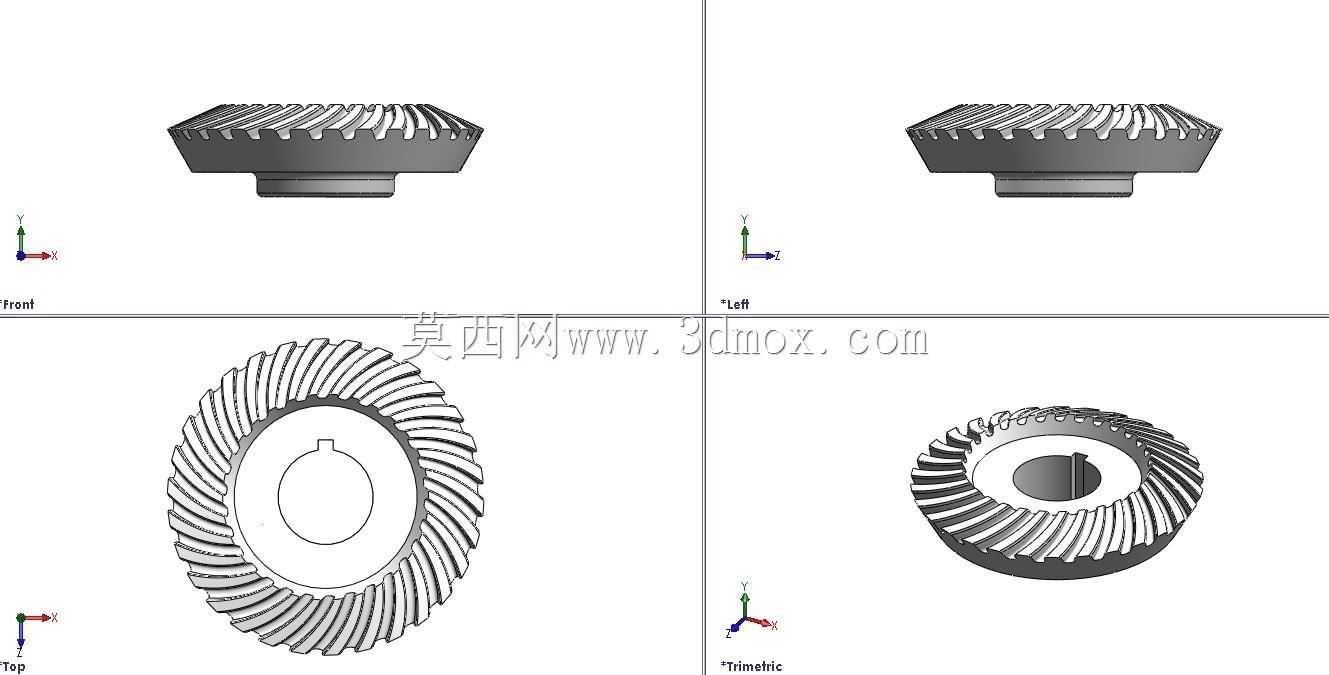

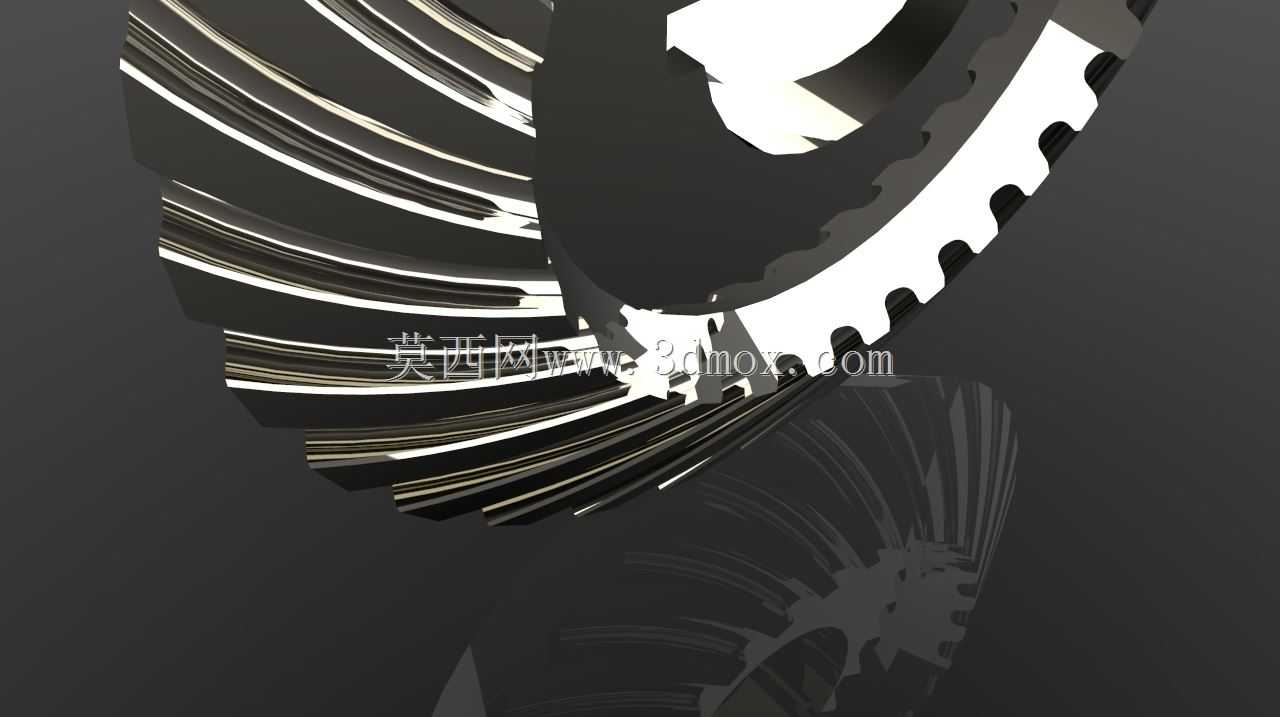

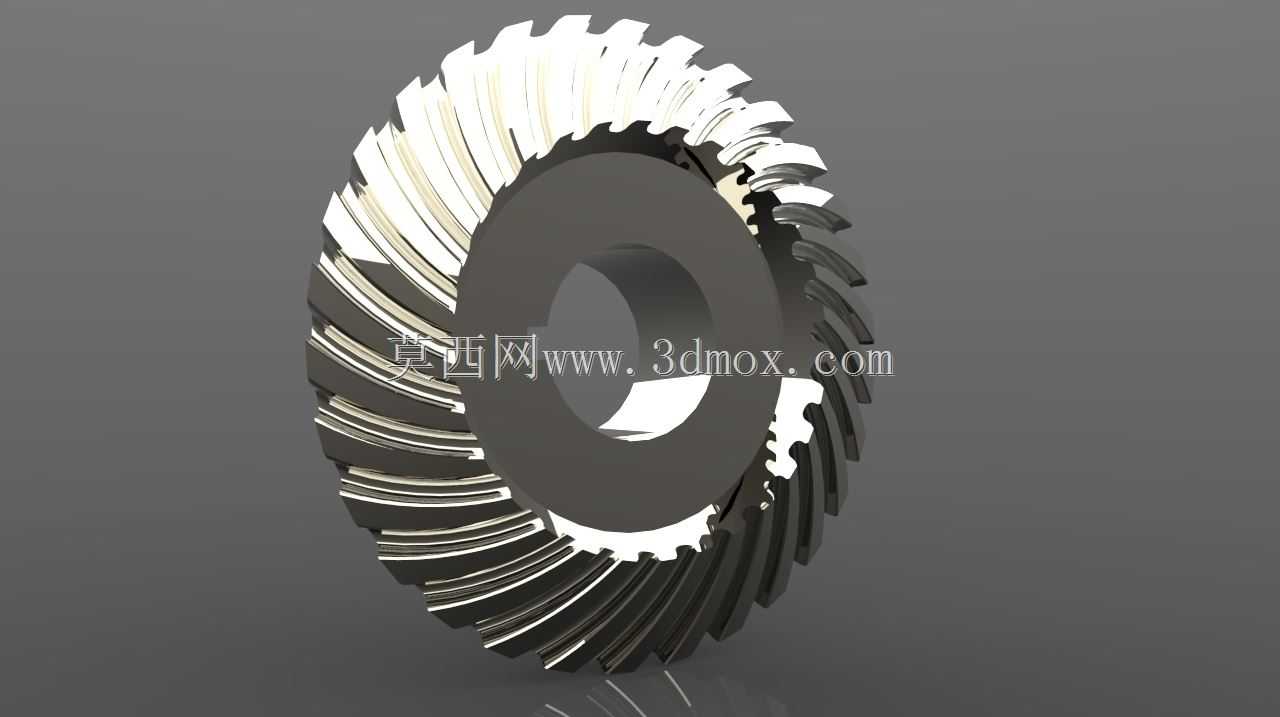

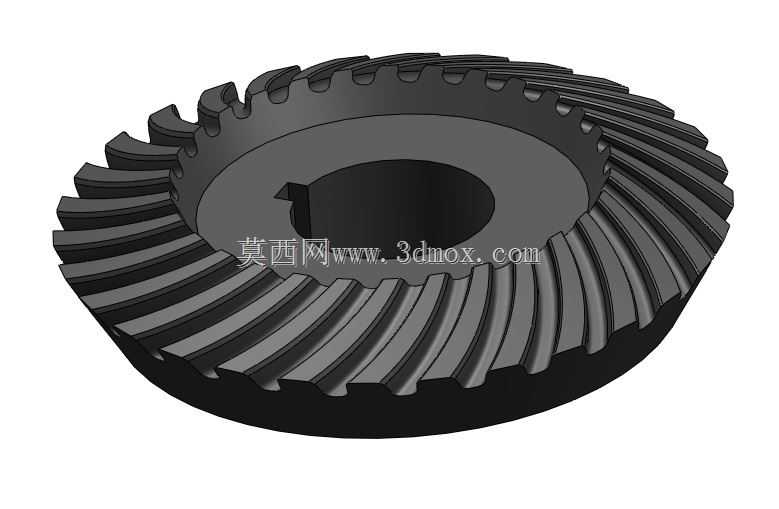

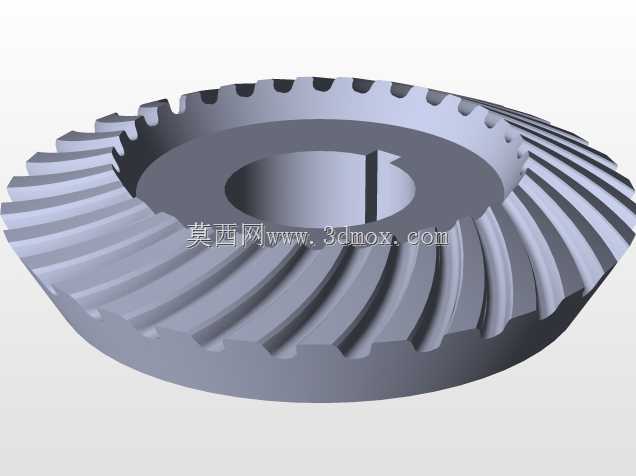

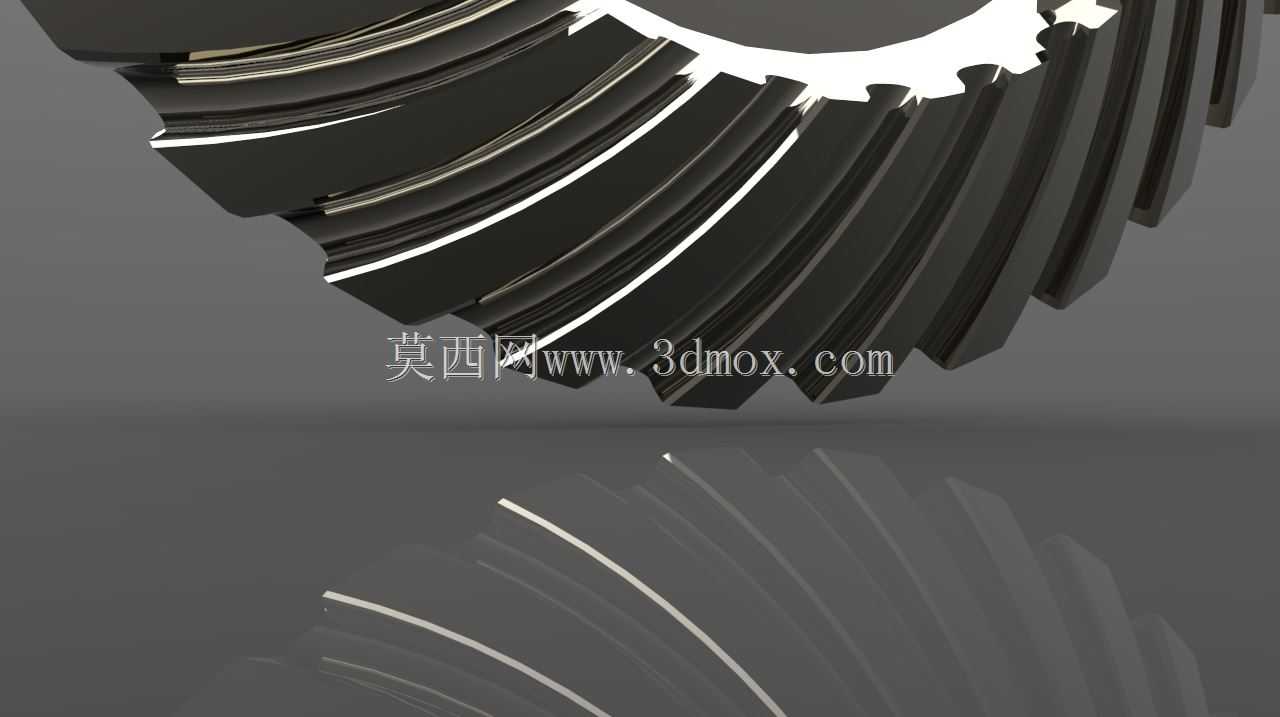

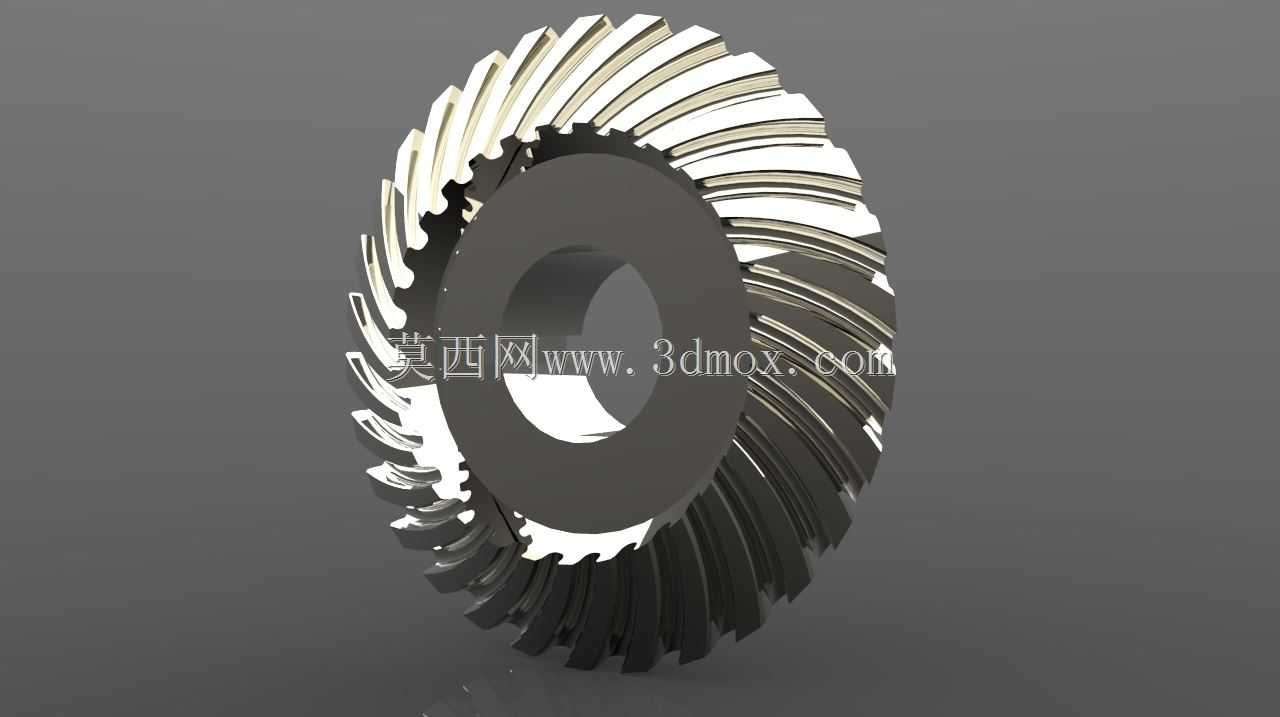

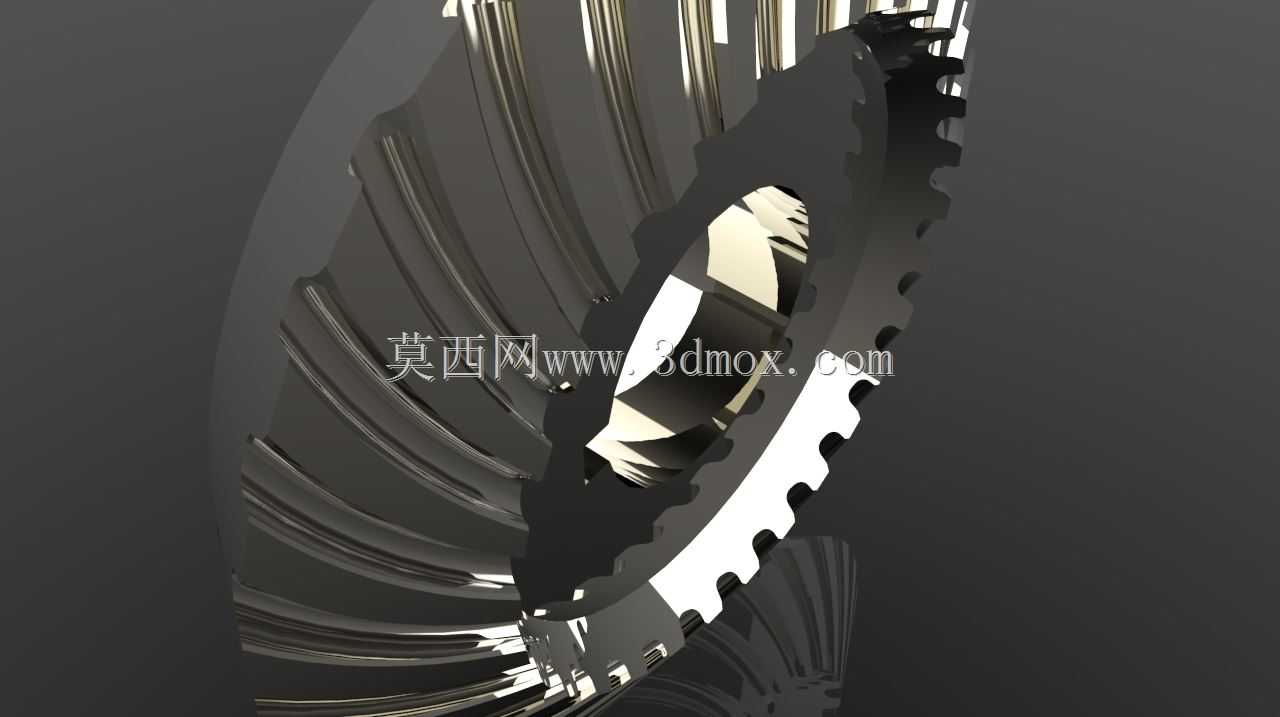

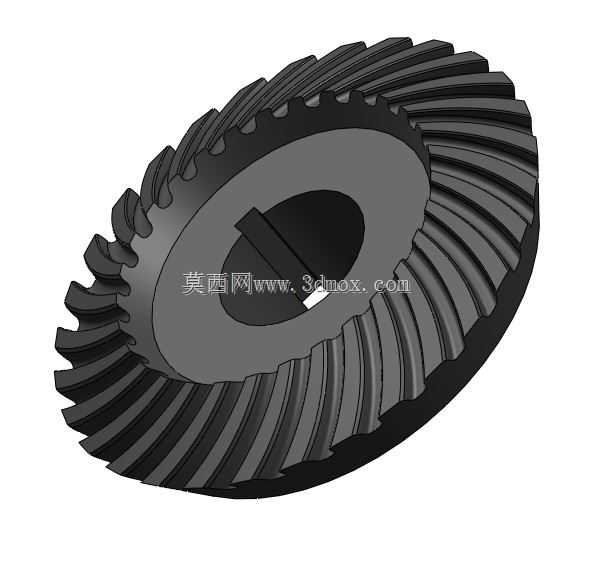

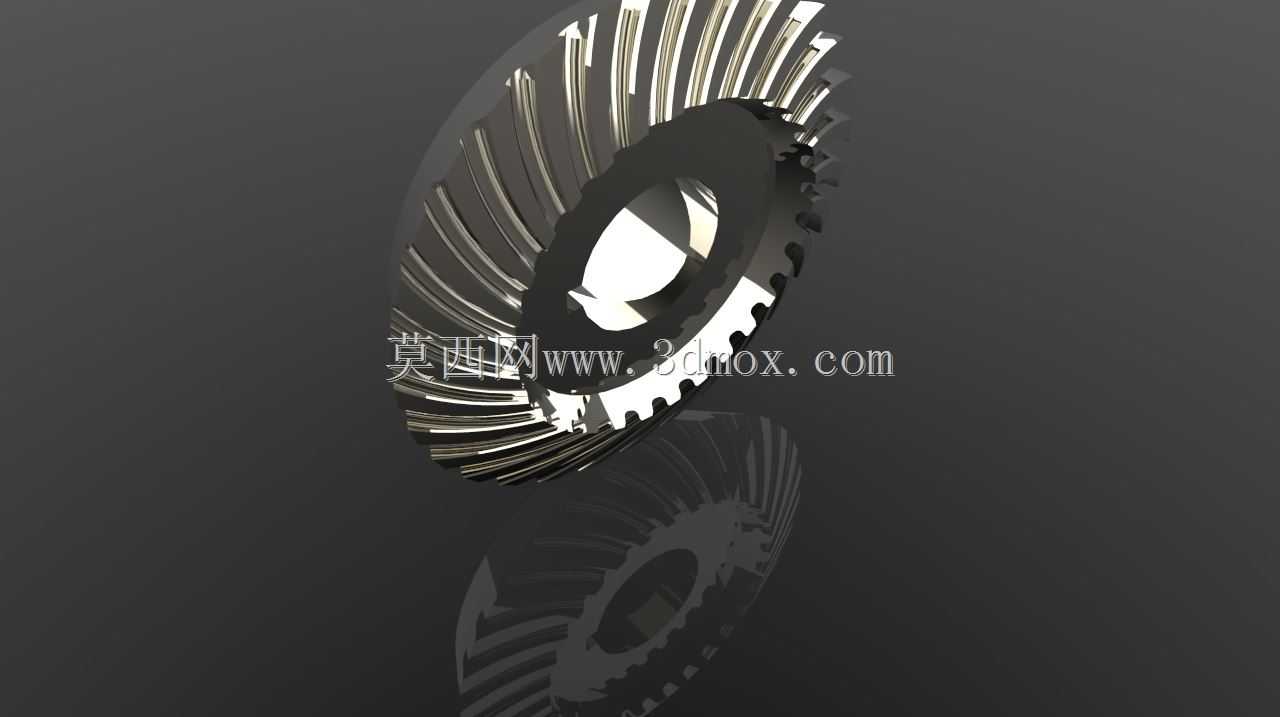

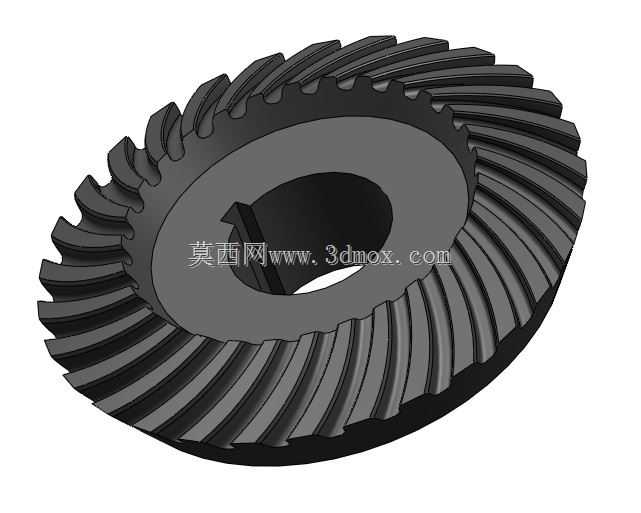

螺旋锥齿轮作为相交轴传动场景中的核心传动零件,多用于需要改变动力传递方向、同时保障传动平稳性的设备中,常见于差速机构、机床主轴传动箱、工程机械行走驱动单元、航空辅机传动模块等工况,这类传动件可在两轴呈90度或其他固定交角的布局下,实现恒定传动比的动力输送,相比直齿锥齿轮,其啮合过程是渐进式的,轮齿从一端逐步接触到另一端完全啮合,能有效降低传动冲击与运行噪音,承载能力也更适配中高负载的连续运转场景。从结构设计逻辑来看,该齿轮的齿线呈弧形螺旋分布,齿向角度经过匹配计算,可保证啮合过程中重合度处于合理区间,避免单齿受力过载的问题,轮齿的齿厚沿齿长方向渐变,既保证了齿根部位的结构强度,也预留了合理的啮合侧隙,补偿安装误差与运转过程中的热变形量。齿轮中心的通孔为安装定位基准,孔的尺寸公差与配合轴径匹配,可通过平键或花键实现与传动轴的周向固定,齿轮端面的定位台肩可限制轴向窜动,保障装配后齿轮副的啮合位置精度。建模过程中,齿面的生成基于展成法加工原理还原,齿廓曲线符合渐开线啮合特性,螺旋角参数与配对齿轮完全适配,可直接用于装配干涉校验、传动运动仿真,也能为后续的加工工艺编制、刀具选型提供三维数据参考。在实际选型应用中,这类锥齿轮的安装需要严格保证两轴的交角精度、轴向安装距,否则会出现偏载、齿面异常磨损、传动噪音骤增的问题,设计阶段通过三维模型进行装配模拟,可提前校验安装边界,避免实际装配时出现轮齿干涉、间隙不合理的问题。齿轮的轮齿根部做了圆弧过渡处理,可降低应力集中系数,提升交变载荷下的疲劳寿命,齿面的结构形态也适配渗碳淬火、磨齿等后续精加工工序的工艺要求,模型还原了成品零件的所有结构细节,包括齿端的倒角、安装孔的倒角、端面的粗糙度基准区域,可直接用于工程出图、虚拟装配、有限元受力分析等工作环节,帮助设计人员快速完成传动系统的方案迭代,减少实物试装的验证成本。
- 上一篇:剖视展示型深沟球滚珠轴承结构设计
- 下一篇:户外定向功能金色腕表精细结构设计
- 全部评论(0)
- 模板大小: 3.25 MB
- 售价:5金币
- 下载次数: 282
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
