包胶防滑A型弹簧握力器结构设计

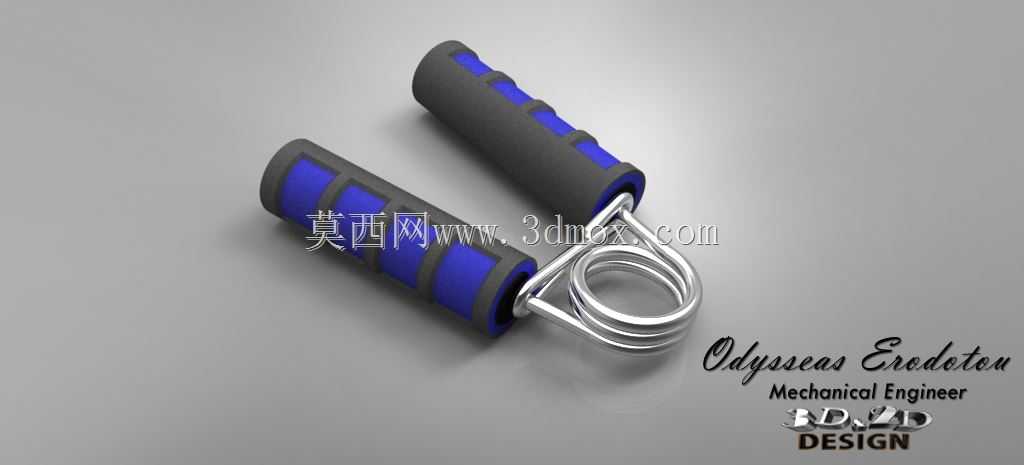

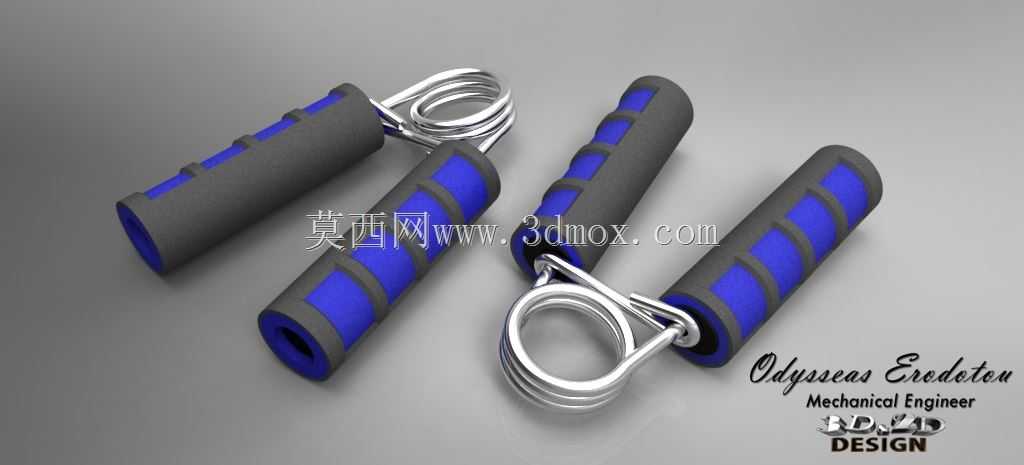

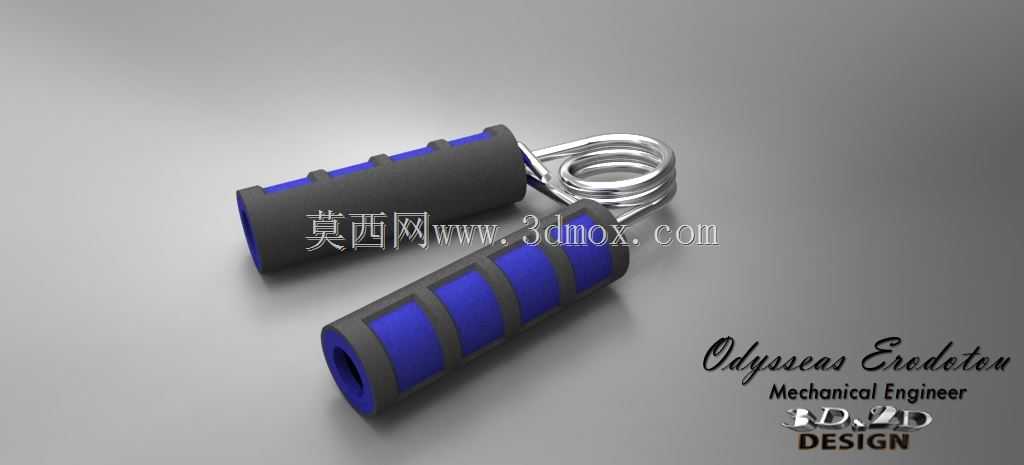

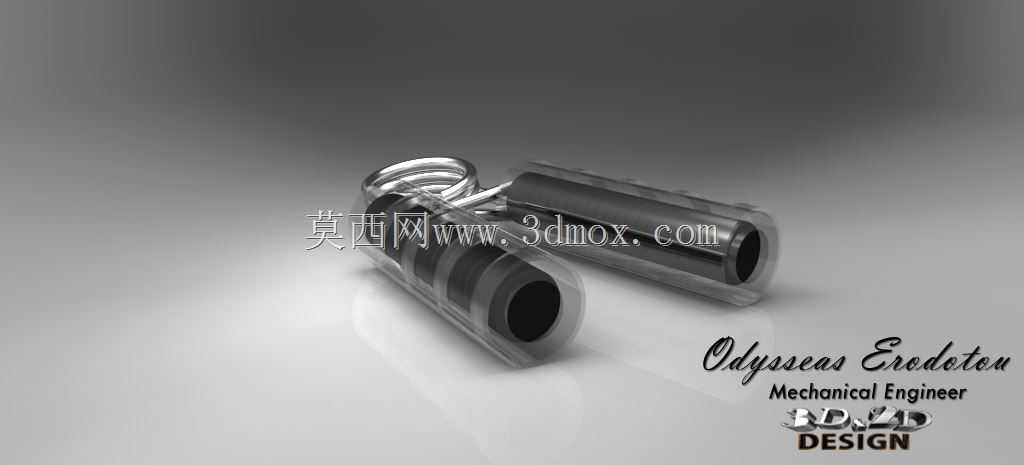

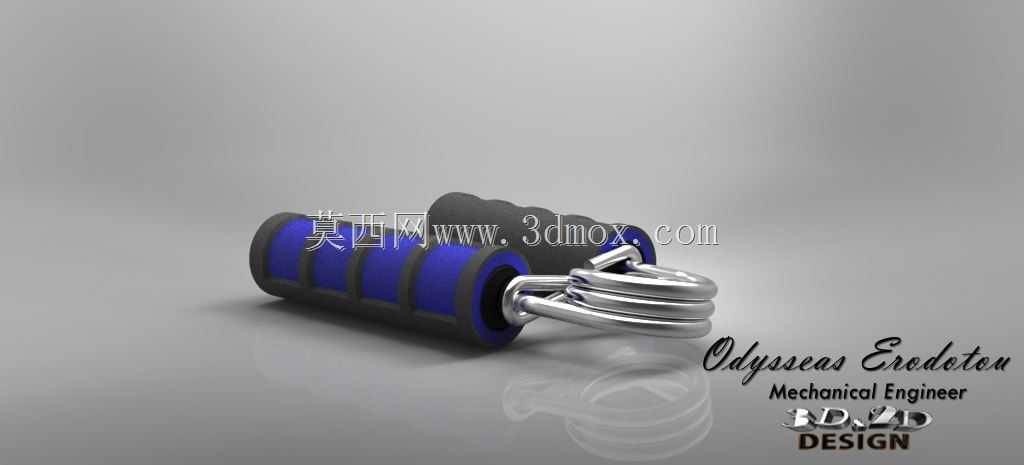

这款包胶防滑握把结构，核心应用场景覆盖家用健身器材配套、小型康复训练器械配件、户外便携健身工具三个主要领域，日常使用中主要承担手部握力训练的功能，同时也可作为小型手动工具的握持结构改装件使用，适配需要频繁施力握持的手动操作场景。从功能特性来看，握持部分采用分段式包胶设计，胶层与内部硬质衬套通过注塑嵌合工艺固定，胶层表面设置等距环形凹槽，握持时手指可自然嵌入凹槽内，避免施力过程中出现打滑移位的问题，即使手心出汗也能保持稳定的握持摩擦力；连接部分采用高碳钢螺旋扭转弹簧，弹簧两端分别嵌入两个握把的衬套安装孔内，通过过盈配合实现固定，无需额外紧固件即可保证反复开合过程中连接结构不松脱，弹簧的扭转刚度经过匹配调校，握持施力时的阻力曲线平滑，不会出现初始段空程、末段阻力陡增的问题。设计过程中优先考虑了握持的人机工程学参数，握把主体的圆柱直径设置为适配多数成年人群手掌尺寸的数值，长度覆盖手掌从指根到掌心的握持接触范围，包胶层的邵氏硬度控制在适中区间，既不会因为过硬导致握持硌手，也不会因为过软出现施力时胶层过度形变影响发力的问题；弹簧部分的外径做了收边处理，开合过程中弹簧圈之间预留足够间隙，不会出现夹手的安全隐患。安装边界方面，两个握把的相对转动角度被弹簧的扭转行程限制在合理范围内，最大开合角度适配手掌完全张开到握紧的活动范围，无需额外设置限位结构即可避免弹簧过扭失效；整体结构没有突出的尖锐边角，所有外露边缘都做了圆角过渡处理，日常使用接触时不会划伤皮肤。从结构可靠性角度看，内部硬质衬套采用工程塑料材质，具备足够的结构强度承受反复握持的冲击力，包胶层与衬套的结合面设置了周向防滑筋，长期使用不会出现胶层与衬套脱层分离的问题；弹簧表面做了防锈镀层处理，日常接触汗液也不会轻易出现锈蚀，能够适应高频率反复开合的使用工况。
