63x3/4规格对开式管道鞍座结构设计

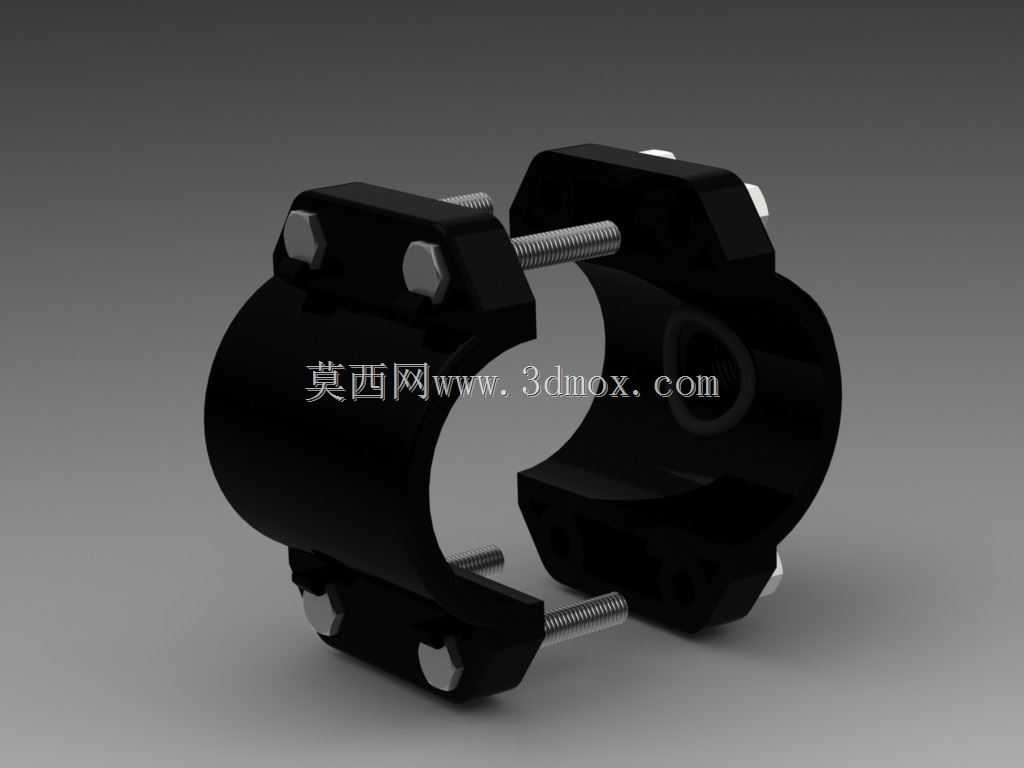

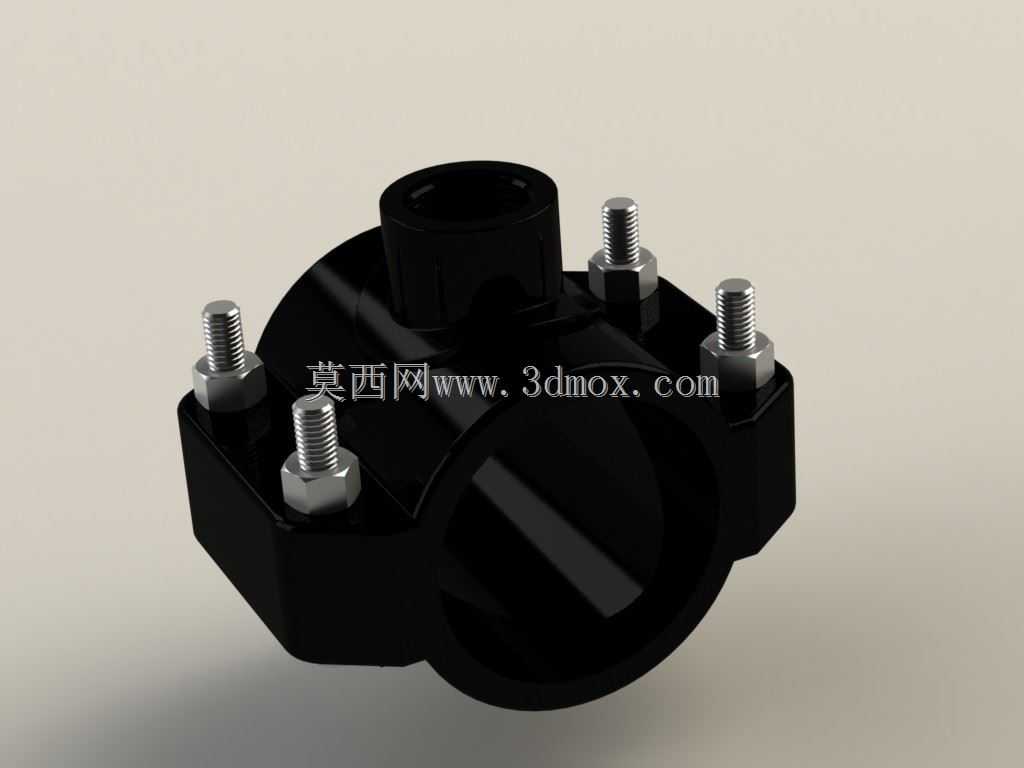

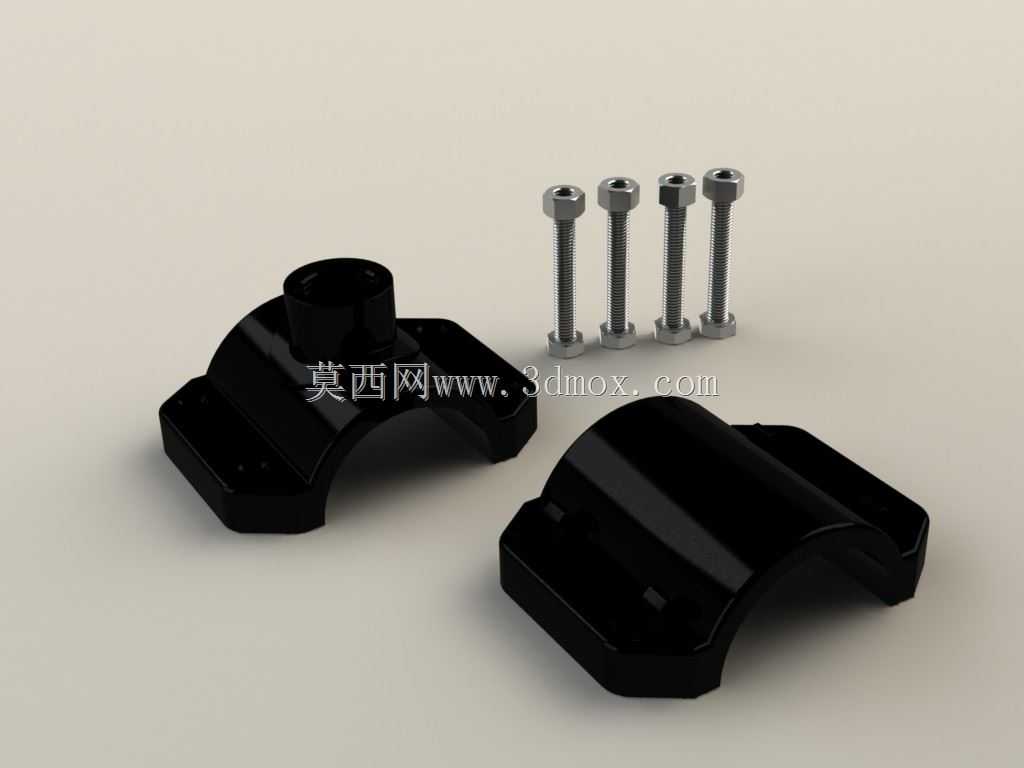

这款对开式鞍座主要应用于工业流体输送管路的现场安装场景，适配外径63mm的管路，可实现3/4英寸规格外接支路的引出固定，在给排水、低压气动输送、小型液压回路的管路改造与预装环节中十分常见。不同于整体式管座需要从管路端部穿套安装的局限，这种对开结构可以直接在已铺设完成的管段任意位置加装，无需拆解原有管路布局，能大幅降低现场改造的施工量，尤其适合后期运维阶段的支路增设作业。从结构设计来看，鞍座采用上下两片对称的半圆弧抱合结构，圆弧内径与适配管路的外径公差控制在0.2mm以内，抱合后内壁可与管外壁形成足够的贴合面积，避免局部应力集中造成的管路压损或者固定松动。上半片鞍座预留了垂直方向的内螺纹接口，直接成型3/4英寸标准管螺纹，无需额外焊接转接接头，减少了管路连接的泄漏点。两片鞍座的两侧延伸出带安装孔的翼缘，配套四颗内六角圆柱头螺栓实现锁紧，安装孔的位置度公差控制在0.15mm，保证螺栓可顺畅穿入，锁紧时两片鞍座的分型面可完全贴合，不会出现错位导致的抱合力不均。设计过程中特意将翼缘的厚度做了梯度处理，靠近圆弧主体的位置厚度更大，向安装孔端逐步减薄，既保证了螺栓锁紧时翼缘不会发生弯曲变形，又尽可能控制了零件整体重量，减少材料耗用。安装边界方面，这款鞍座锁紧后整体横向宽度为124mm，垂直方向总高度为58mm，安装时需要在管路两侧预留至少15mm的扳手操作空间，方便内六角螺栓的锁紧作业。鞍座底部的安装平面平面度控制在0.1mm以内，可直接贴合安装基面或者配套支架固定，不需要额外加工调整垫片。在实际使用场景中，这类鞍座除了承担支路引出的功能，也可作为管路的中间支撑点使用，当管路跨度较大时，间隔一定距离加装该款鞍座，可有效降低管路自重带来的挠度变形，避免管路长期受力出现开裂或者接头松脱的问题。针对不同的输送介质工况，该结构可更换不同材质加工，普通给排水场景采用硬质注塑材质即可满足强度要求，若应用在有一定压力的液压或者化工管路场景，可更换为金属材质加工，结构本身的尺寸兼容性不需要做调整，仅需根据材质强度调整螺栓锁紧力矩即可。建模过程中对圆弧面与翼缘的衔接位置做了圆角过渡处理，避免应力集中导致的零件开裂，螺纹接口与上半片鞍座主体的衔接位置做了加厚处理，保证外接支路受力时不会出现接口断裂的问题。
