汽车进气系统用锥形空气过滤装置

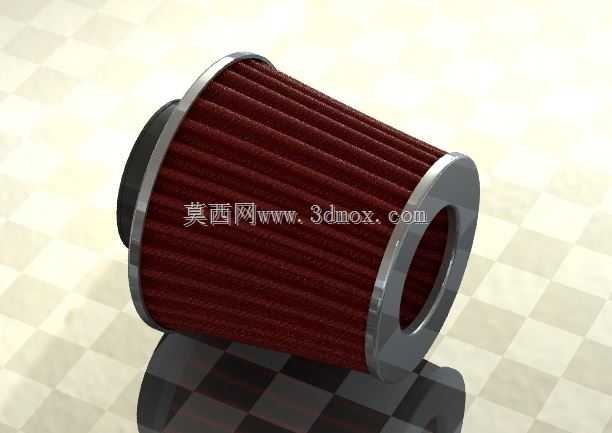

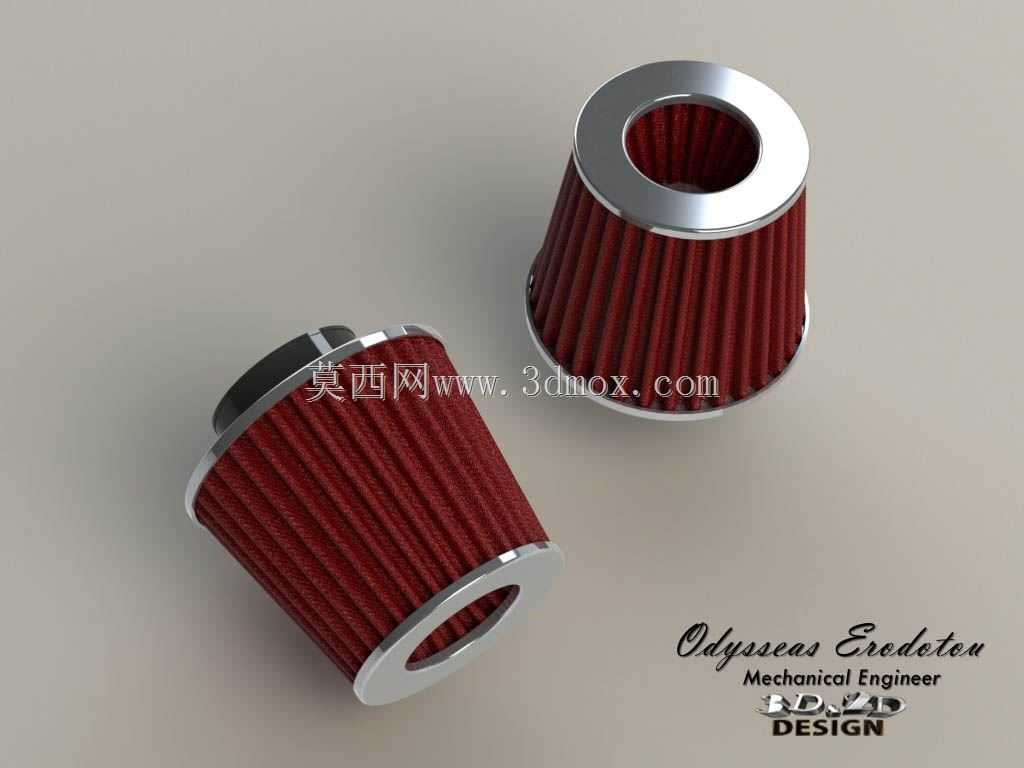

这款锥形空气过滤装置主要适配汽车进气系统，也可在小型通用动力设备、改装进气单元中作为进气滤清元件使用，核心作用是滤除进入燃烧室或动力腔室空气中的悬浮粉尘、砂砾、碎屑等硬质杂质，避免杂质进入气缸壁与活塞配合面造成异常磨粒磨损，延长动力核心部件的服役寿命，同时保证进气通路的气流顺畅度，减少不必要的进气阻力损失。从结构设计来看，采用上窄下宽的锥形构型，相比同安装口径的圆柱形滤芯，有效过滤面积提升约两成，褶皱式滤材沿锥面周向均匀排布，每道褶皱的折深保持一致，既保证滤材有足够的展开面积容尘，也避免褶皱过密导致气流通过时压损过大。上下端盖采用金属材质包边设计，上端盖中心为标准圆形进气对接接口，尺寸匹配常规改装进气喉管的卡接公差范围，下端盖为封闭环形结构，与滤材下端通过密封胶圈压合固定，保证未经过滤的空气不会从端盖与滤材的结合缝隙处短路进入进气通路。安装边界上，整体锥度控制在合理范围，安装时仅需将上端接口对准进气喉管插入，配套卡箍锁紧即可，下端无需额外固定支撑，锥形外轮廓不会与周边的发动机舱管线、冷却管路产生干涉，适配多数横置、纵置动力布局的紧凑型发动机舱安装空间。滤材选用褶皱式复合过滤材质，表层做了疏油处理，可阻隔曲轴箱通风带出的少量机油雾气附着堵塞滤孔，在保证过滤精度的前提下，尽可能降低进气阻力，避免因进气量不足导致的动力输出下降、空燃比失准等问题。设计过程中优先考虑了容尘量与进气阻力的平衡，没有一味追求极致过滤精度而牺牲通气效率，锥形结构的气流导向作用可让进入滤芯的空气沿锥面均匀分散到各道滤材褶皱上，避免局部滤材过早堵塞，延长单次维护清理的使用周期。端盖的金属材质兼顾了结构强度与轻量化需求，边缘做了卷边处理，安装维护时不会划伤操作人员手部，密封胶圈的压缩量经过反复校核，卡箍锁紧后可实现端面完全密封，不会出现漏气泄压的情况。
