带弧形拨爪的立式轴类执行构件结构

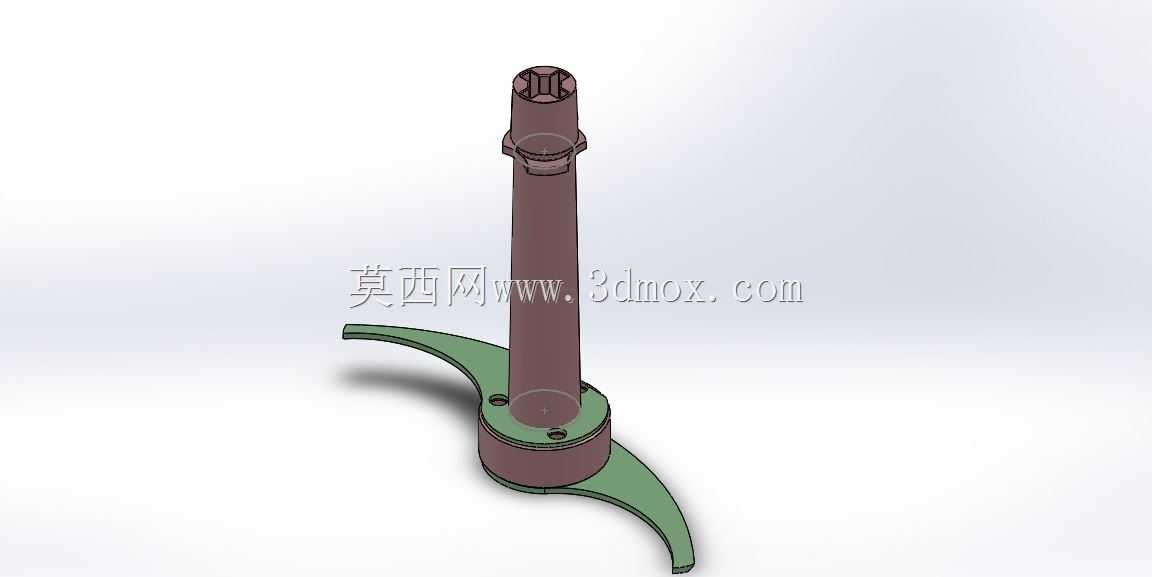

在轻工包装、纺织机械以及小型自动化分拣线的间歇送料工位中，这类带弧形拨爪的立式轴类构件是完成物料精准拨动、工位转位的核心执行零件，很多初次接触小型工位转位结构的设计人员，往往会忽略拨爪与主轴的同轴度、安装基面的平面度要求，导致实际运行中出现卡滞、拨料位置偏移的问题，这个三维结构刚好把这类构件的设计细节做了完整还原，能给同类型结构设计提供很直观的参考。从实际使用场景来看，这类构件通常安装在工位转盘的下方或者料道的侧方，主轴上端对接驱动端，不管是搭配间歇凸轮分割器做定角度转位，还是搭配小型气缸做往复摆动，下端的两个弧形拨爪都会直接接触待输送的工件，比如包装线上的纸盒坯料、纺织设备里的纱管定位座、分拣线上的小型塑料件，拨爪的弧形轮廓是专门匹配被拨工件的外圆或者侧边轮廓设计的，不会在拨动过程中刮伤工件表面，也能避免拨动时工件出现打滑偏移的情况。从结构设计思路上看，这个构件采用了主轴与拨爪安装座分体加工再装配的形式，而不是整体一体式结构，主要是考虑到实际生产中的维护成本——拨爪是直接接触工件的易损件，长时间运行后会出现磨损，分体式结构只需要更换下部的拨爪组件，不需要整根主轴拆卸更换，能大幅降低设备停机维护的时间。主轴上部设计的内梅花型驱动对接结构，相比普通的平键连接，能传递更大的扭矩，同时在频繁正反转的工况下，不会出现平键磨损导致的传动间隙，适合间歇式频繁启停的工位工况；主轴中部的凸台结构是轴向定位基准，安装时这个凸台的下表面会贴合安装机架的上平面，保证主轴的轴向安装尺寸精度，避免运行过程中出现轴向窜动，影响拨爪的工作高度。下部的拨爪安装座采用圆盘式结构，通过三个沿圆周均布的紧固件和拨爪连接，三个连接点的设计相比两个连接点，能更好地抵消拨爪拨动工件时产生的径向力矩，避免拨爪在受力时出现偏转，两个弧形拨爪沿安装座中心对称布置，不管是做360度连续回转拨动，还是做固定角度的往复摆动，都能保证受力平衡，减少主轴的径向负载，延长上部支撑轴承的使用寿命。从安装边界尺寸来看，主轴的有效支撑长度需要根据安装机架的厚度来匹配，设计时要保证主轴穿过机架安装孔后，上端的驱动对接段能完全和驱动输出端啮合，下端的拨爪下平面和待拨工件的承载平面之间保留0.5到1毫米的间隙，这个间隙不能过大，否则会导致拨爪无法有效接触工件，出现拨空的情况，也不能过小，否则会和承载平面产生摩擦，增加驱动负载；拨爪的弧形外伸长度需要匹配工位之间的中心距，保证拨爪转动时能顺利将工件从一个工位推送到下一个工位，同时不会和相邻工位的定位结构产生干涉，安装座的外径要小于两个工位之间的最小安全距离，避免回转过程中碰到周边的传感器或者料道侧板。很多设计人员在做这类结构的时候，容易忽略拨爪的材质处理，实际上拨爪和工件接触的弧形面需要做表面硬化处理，或者在表面粘贴耐磨的非金属垫层，尤其是在拨动金属工件的时候，没有硬化处理的拨爪很快就会出现磨损凹槽，导致拨动位置出现偏差；另外主轴和安装座的配合面需要采用过渡配合，不能用间隙配合，否则频繁正反转的过程中，配合面会出现磨损间隙，导致拨爪的转动角度出现误差，影响工位定位精度。在三维建模的过程中，这个结构的建模逻辑也很有参考价值，首先是主轴部分的建模，先绘制主轴的回转截面轮廓，通过回转特征生成主轴基体，然后在上端切除出内梅花驱动结构，中部的定位凸台要和主轴一次回转成型，保证同轴度；下部的安装座单独建模，绘制圆盘基体后，打出三个均布的连接孔，中心位置打出和主轴配合的安装孔，然后和主轴做装配配合，保证安装座的端面和主轴轴线垂直；拨爪部分先绘制弧形的轮廓草图，拉伸成对应厚度的实体后，打出和安装座对应的连接孔，最后装配到安装座上，装配的时候要保证两个拨爪的弧形轮廓关于主轴中心对称，避免出现动平衡问题。这类结构虽然看起来简单，但是在实际设备运行中，很多故障都是因为这类小零件的设计细节考虑不周导致的，比如拨爪的弧形轮廓如果没有做倒角处理，拨动工件时就容易卡滞在工件和料道的缝隙里；主轴的表面粗糙度如果达不到要求，和支撑轴承配合的段就容易出现磨损，导致主轴转动时出现径向跳动；安装座上的连接孔如果没有做沉头设计，紧固件的头部就会突出安装座表面，回转时碰到周边的结构。通过这个三维模型，设计人员可以直观地看到各个结构之间的配合关系，在做同类型结构设计的时候，可以直接参考其尺寸比例、连接方式，根据自己的实际工况调整对应的参数，比如根据被拨工件的大小调整拨爪的长度和弧度，根据驱动扭矩的大小调整主轴的直径，根据安装空间的大小调整安装座的外径，避免从零开始设计时出现结构不合理的问题，减少设计迭代的次数，缩短设备的开发周期。
