双缸活塞曲柄联动动力机构

这套双缸活塞曲柄联动结构，是往复式动力设备的核心做功单元，常见于小型通用动力、教学演示教具以及低压气动动力模组的设计场景中。从实际应用来看，这类结构可直接适配小型内燃动力的原理验证，也可改造为气动马达的执行端，在教学实训场景中，能直观展示曲柄连杆机构将直线往复运动转化为旋转运动的完整过程，帮助初学者理解配气、做功行程的运动逻辑。

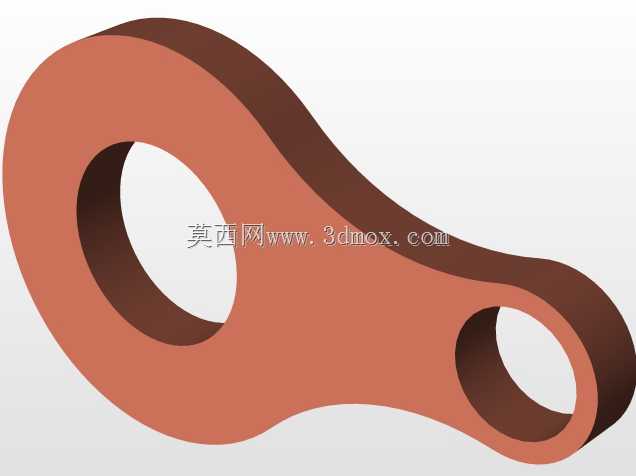

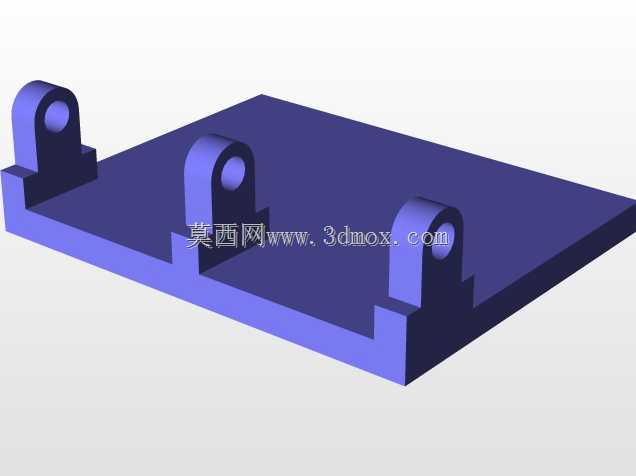

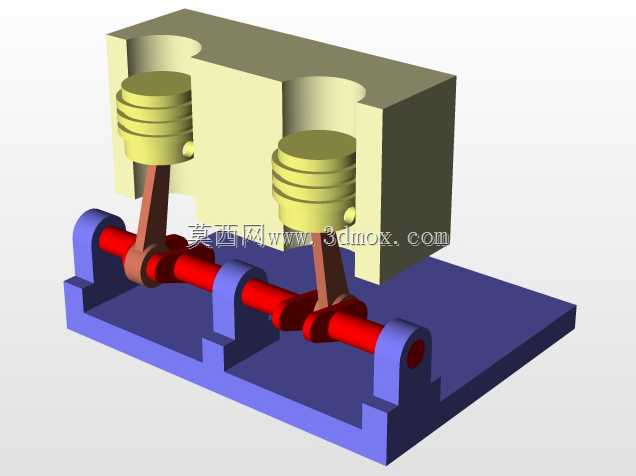

设计层面，整套结构采用对称双缸布局，两个活塞沿缸筒轴线做上下往复运动，通过连杆与曲轴的曲柄销铰接，曲轴的主轴颈架设在一体式机座的轴承支撑位上，两个曲柄销呈180度相位差布置，能保证两个活塞交替到达上下止点，抵消部分往复惯性力，降低运转过程中的振动幅度。缸体部分采用剖视展示结构，清晰呈现缸筒内壁与活塞的配合边界，活塞上设置的多道环槽可用于安装活塞环，保证做功过程中缸内的密封性，减少工质泄漏。机座采用一体化平台设计，底部为平整安装面，四个支撑凸台直接承托曲轴的主轴颈，省去额外的轴承座安装工序，安装时可直接通过平台上的预留孔位将整套机构固定在设备机架上，安装边界清晰，不会与周边的飞轮、输出端连接件产生空间干涉。

从功能特性来看，这套结构的运动逻辑清晰，曲轴旋转时，通过连杆带动活塞在缸筒内完成往复行程，当作为内燃机核心结构使用时，可配合配气机构、喷油点火系统完成四冲程循环；当作为气动执行机构使用时，向缸内通入压缩空气即可推动活塞带动曲轴输出旋转扭矩。设计过程中充分考虑了运动件的间隙配合要求，活塞与缸筒之间预留合适的配合间隙，避免热胀冷缩导致的卡滞，连杆大小头的铰接位置也预留了润滑空间，可加注润滑脂降低铰接副的磨损速率。外形尺寸上，整套机构的长宽高比例适配小型动力设备的安装空间，缸体高度满足活塞全行程的运动需求，曲轴的输出端伸出长度可适配飞轮、联轴器等外接传动件，不需要额外做轴向尺寸的调整，能直接对接后续的传动链路。在实际选型参考中，这类双缸结构相比单缸结构动力输出更平顺，相比多缸结构结构更简单、加工成本更低，适合对动力平顺性有一定要求但成本控制严格的小型动力场景，建模过程中所有运动副的约束关系完全按照实际装配逻辑设置，可直接用于运动仿真分析，验证不同转速下的惯性力变化、活塞行程的精准度，为后续的实物加工提供可靠的结构参考。
