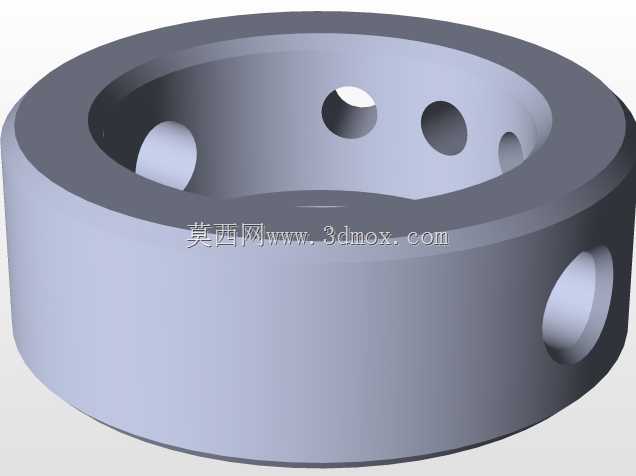

带径向通孔的环形机械套类零件结构

这类带径向通孔的环形套类零件，在流体管路分流、液压阀组集成、工装夹具定位场景中应用十分广泛，日常做设备改造、非标机构设计时经常会用到这类结构，很多做液压站集成、气动回路排布的工程师，在设计分流体时都会参考这类环形带孔的结构逻辑。从结构功能来看，零件主体为中空环形筒体，内孔可作为主流道穿设管路、容纳阀芯或者穿过传动轴，筒壁上均匀分布的径向通孔，主要作用是实现不同方向的介质分流、穿装固定销或者接入外接管路，相比普通的直通法兰套，这类多孔环形套可以在单一零件上实现多通路的集成，减少管路接头的使用数量，降低整个回路的泄漏风险。做这类零件的结构设计时，首先要确认内孔的配合公差，如果是作为流体通道使用，内孔表面粗糙度要控制在Ra1.6以内，避免介质流动时产生过大的沿程阻力，如果是作为轴套使用，内孔需要根据配合轴的公差带选H7或者H8的配合精度，同时要考虑壁厚的均匀性，避免加工后出现应力变形。筒壁上的径向通孔，排布时要注意孔与孔之间的壁厚余量，不能小于孔径的1.2倍，否则在承受介质压力或者径向锁紧力时，孔间壁容易出现开裂，尤其是在液压系统中使用时，工作压力往往能达到十几兆帕，壁厚不足会直接导致零件爆裂失效。从安装边界来看，这类零件的轴向端面通常作为安装定位面，设计时要保证两端面的平面度以及与内孔轴线的垂直度，否则安装后会出现密封件压合不均、轴系同轴度超差的问题，径向孔的轴线要保证与内孔轴线垂直相交，偏差不能超过0.05mm，不然外接管路拧入后会出现偏斜，密封面无法完全贴合。实际建模过程中，要先绘制主体的回转截面，通过旋转特征生成基础筒体，之后在径向方向建立对应的基准面，绘制通孔截面做拉伸切除，这里要注意如果是均匀分布的孔，可以用圆周阵列特征来生成，阵列时要选对内孔的轴线作为阵列中心，保证每个孔的角度偏差控制在允许范围内，同时要对孔的边缘做0.5mm的倒角处理，去除加工毛刺，也避免安装密封件时被锐边划伤。很多新手在做这类零件设计时，容易忽略孔与内孔相交处的相贯线处理，实际加工时相贯线位置是应力集中点，如果零件承受交变载荷，很容易从相贯线位置萌生疲劳裂纹，所以在条件允许的情况下，可以在相贯线位置做微小的圆角过渡，降低应力集中系数。另外这类零件如果用于流体场景，选材多为不锈钢或者黄铜，如果是工装定位用，多选用45号钢做调质处理，不同的选材对应的壁厚设计安全系数也有区别，不锈钢件的安全系数可以取1.5，钢制承压件的安全系数要取到2.5以上，才能保证长期使用的结构可靠性。
