带长杆支架的复古轮式火炮结构

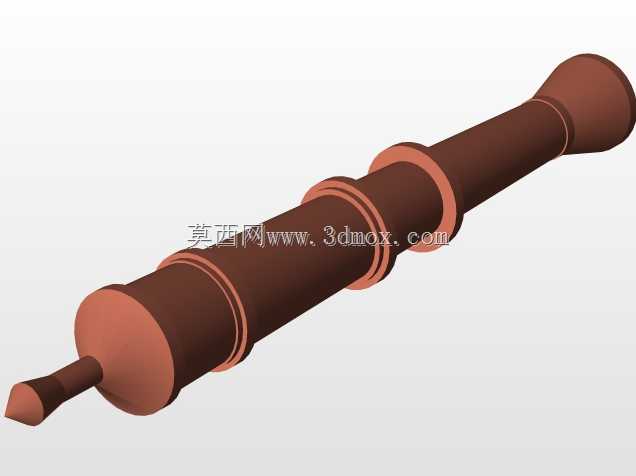

这款轮式带长杆的古式火炮结构，在文旅场景的仿古陈设、历史题材展陈布置、影视道具制作领域有较多应用，部分经过安全改造的同结构产品也可作为庆典礼仪用礼炮使用。从结构设计来看，整体采用对称式布局，炮身主体为圆筒形铸造结构，炮尾做了加厚处理来承受发射时的膛压，炮口位置做了略微外扩的敞口设计，既符合古炮的外形特征，也能在实际使用时降低炮口焰对周边的影响。下方的轮式炮架采用双辐条轮设计，轮缘做了加厚处理，辐条为对称分布的六辐结构，既保证了轮体的结构强度，也还原了古炮的经典造型，炮架尾部设置了拖曳结构，配合长杆可以快速完成设备的短距离移位与架设固定，长杆垂直安装在炮架前端位置，既可以作为架设时的定位参照，也可在礼仪使用场景中悬挂标识、装饰件。设计过程中优先考虑了结构的稳定性，炮身与炮架的连接位置设置了可微调俯仰角度的铰接结构，能够根据使用需求调整炮口的仰角，铰接位置做了限位处理，避免角度调整过大出现倾覆风险。轮轴位置采用了贯通式设计，两个车轮对称安装在轴体两端，轴体与炮架主体采用刚性连接，保证移动过程中整体结构不会出现松旷。外形尺寸方面，整体高度由垂直长杆决定，长杆长度约为炮身长度的三倍，炮身长度与轮径的比例约为2.5:1，安装时需要预留足够的垂直空间与水平移位空间，地面需保证平整坚实，避免轮体受力不均导致侧翻。炮身内壁做了光滑过渡处理，若作为礼炮使用时能够减少发射残渣的附着，降低日常清理维护的难度，炮架的所有棱角位置都做了圆弧过渡处理，避免陈设使用时剐蹭过往人员。整体结构没有复杂的异形曲面，各个部件的拆分逻辑清晰，既可以通过3D打印制作等比例缩小的模型用于展品展示，也可以等比例放大制作全尺寸的陈设道具，加工时各个部件的公差配合要求不高，适合小批量定制生产。
