卡套式铜管直通调节接头结构设计

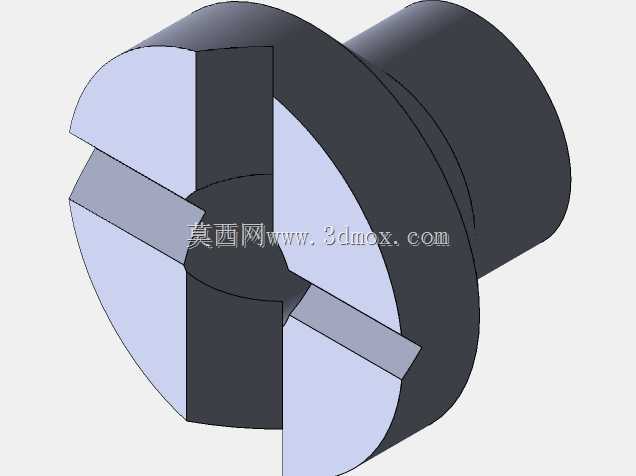

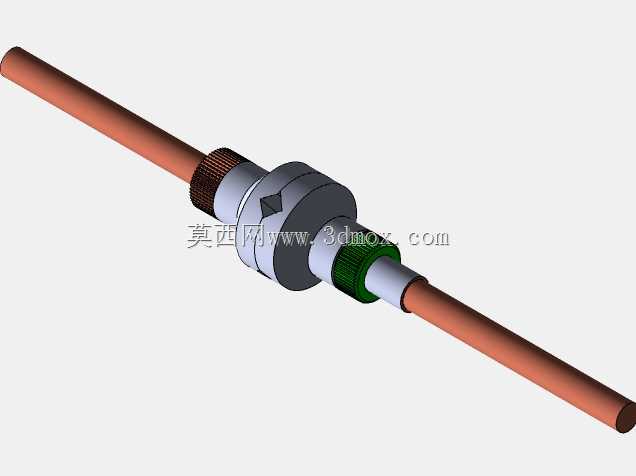

这类卡套式直通接头主要应用在中小通径的流体输送管路场景中，常见于实验室气路、小型液压控制回路、制冷设备冷媒管路、气动控制系统的硬管连接工位，承担两段同径紫铜管的对接连通功能，同时可通过中部的调节结构实现管路通断状态或者局部流阻的微调，适配需要频繁拆装维护、对管路密封可靠性有较高要求的安装场景。从结构设计逻辑来看，接头整体采用同轴对称布局，两端分别设置卡套锁紧结构，紫铜管插入接头本体后，通过旋紧端部的滚花锁紧螺母，挤压内置的卡套环刃口嵌入铜管外壁，形成金属硬密封，无需额外缠绕生料带或者加装密封垫片，避免了密封件老化带来的泄漏风险，适配无明火作业的安装环境。中部的调节段采用带定位标识的旋钮结构，旋钮外圈做滚花防滑处理，徒手即可完成调节操作，无需额外借助扳手类工具，调节到位后可通过侧边的锁紧环锁定开度，避免设备运行过程中受管路振动影响出现开度偏移。接头两端的插管段做了倒角导向处理，铜管插入时不会刮伤内壁密封面，锁紧螺母的内锥面与卡套的外锥面做了配研处理，锥面角度匹配度经过反复校核，锁紧过程中卡套受力均匀，不会出现偏斜导致的密封失效问题。安装边界方面，接头整体径向最大尺寸集中在中部调节段，安装时需要预留足够的扳手操作空间或者徒手调节空间，两端连接的紫铜管需要保持同轴度偏差在允许范围内，避免侧向应力长期作用在接头本体上导致螺纹变形或者密封面泄漏。管路布置时，接头位置要避开高温烘烤、强腐蚀介质滴落的工位，若应用在高压回路中，需要根据工作压力匹配对应壁厚的紫铜管，锁紧螺母的拧紧力矩要控制在合理区间，既要保证卡套充分咬入铜管外壁，又要避免力矩过大挤裂铜管或者造成螺纹滑牙。日常维护过程中，拆装接头后需要检查卡套刃口的磨损情况，若刃口出现变形或者缺口需要及时更换卡套，重新安装时要将铜管端部的飞边、氧化层清理干净，保证插入到位后再进行锁紧操作，避免出现虚接泄漏。这类接头相比传统的焊接式管接头，安装效率更高，拆装后可重复使用，不会在管路安装位置产生焊渣残留，对洁净度要求较高的流体输送场景适配性更强，同时金属硬密封的结构可适配更宽的工作温度范围，不会出现橡胶密封件低温脆化、高温老化的问题。
