快拆式自行车车坐管夹三维结构

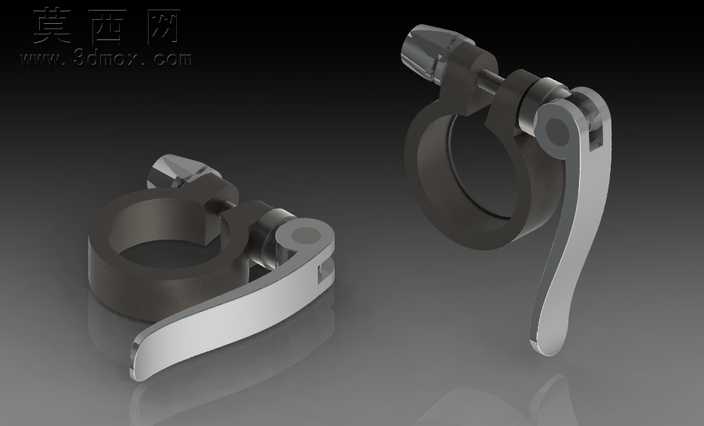

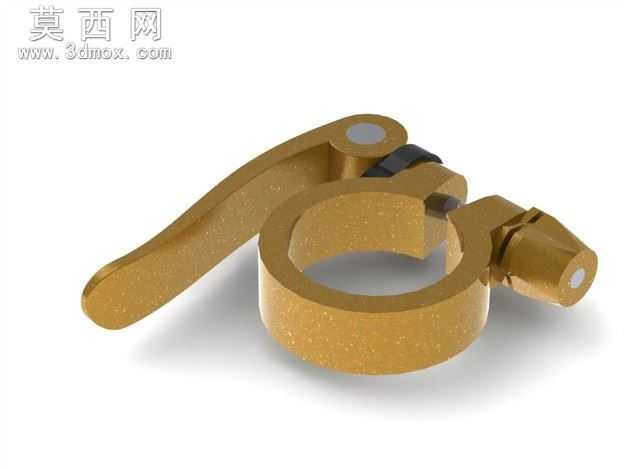

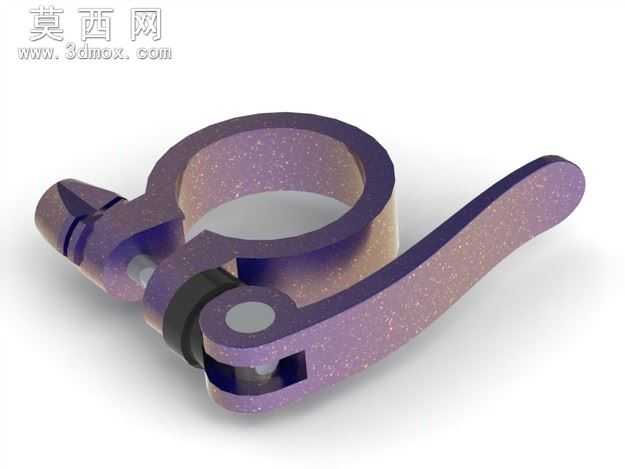

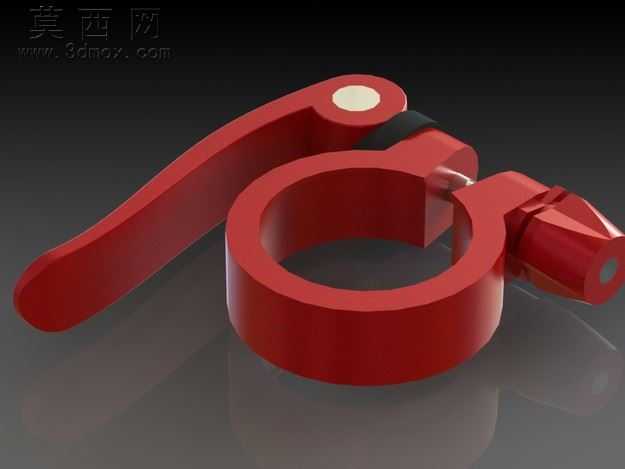

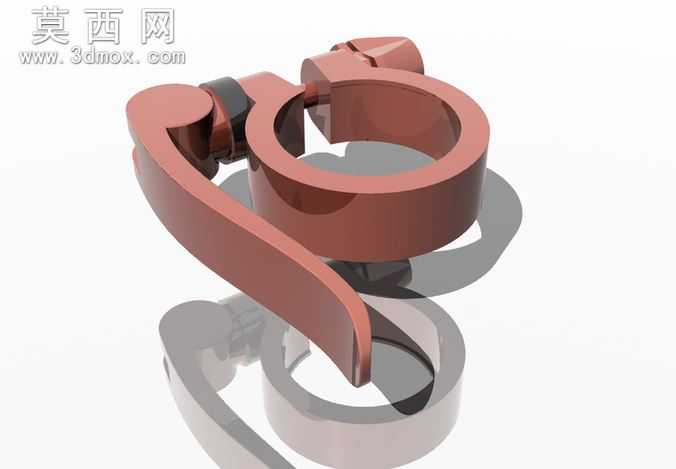

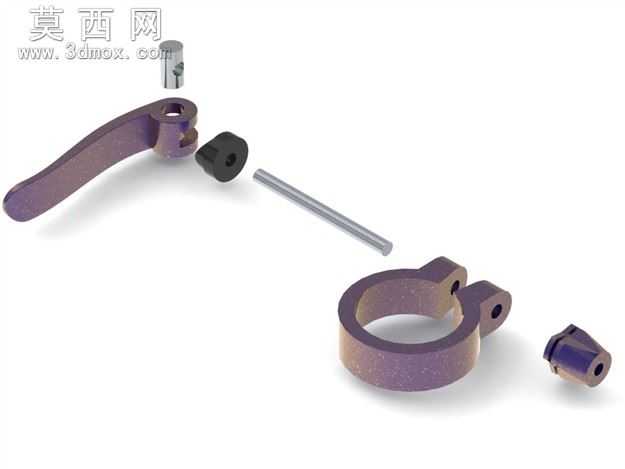

本作品为快拆式自行车车坐管夹的三维建模成果，建模过程以还原实物的装配逻辑与使用功能为核心，首先基于山地车座管的通用管径参数确定夹环的基础尺寸，采用环形薄壁结构作为主体承载部分，保证夹持时的受力均匀性，避免锁紧过程中对座管表面造成压痕损伤。建模阶段先绘制夹环的闭合环形草图，通过拉伸命令生成基础环体，再对环体的开口端做结构拆分，一侧预留快拆手柄的铰接安装位，另一侧加工出锁紧螺栓的配合螺纹孔，两个连接端的接触面做微小的倒角处理，减少开合过程中的结构干涉。快拆手柄部分采用偏心轮锁紧原理建模，先绘制手柄的弧形握持轮廓，通过放样命令生成符合人体工学的握持曲面，再在手柄与夹环的连接端构建偏心圆柱结构，模拟真实快拆结构的凸轮锁紧行程，保证手柄扳动时能够带动夹环开口收缩，实现对座管的快速锁紧与松开。材质与渲染阶段，夹环主体采用阳极氧化红色金属材质，调整材质的金属度与粗糙度参数，模拟铝合金阳极氧化后的细腻磨砂质感，在偏心轮铰接位置添加金属转轴的亮面金属材质，还原转轴部分的高光金属效果，锁紧螺栓部分采用不锈钢材质，调整反射参数突出金属的冷硬质感。场景搭建时采用深色反光地面作为承载，添加柔和的侧方主光源与顶部补光，突出夹环的曲面轮廓与结构细节，阴影部分做柔化处理，让整体渲染效果更贴近实物展示效果。结构设计上充分考虑实际使用需求，夹环的内圆面做微小的防滑纹理处理，提升锁紧后的摩擦力，避免座管受力下滑，快拆手柄的开合角度设置在120度区间，既保证锁紧时的凸轮行程足够，又避免手柄扳动角度过大与车架其他部件产生干涉，螺栓端的调节螺母预留了足够的调节行程，可适配不同壁厚的座管使用，整体结构无多余冗余设计，所有部件均可实现真实的装配运动模拟，能够直观展示快拆坐管夹的工作原理，可作为自行车配件设计、五金夹具结构教学的参考模型，也可用于骑行产品的展示渲染素材。
