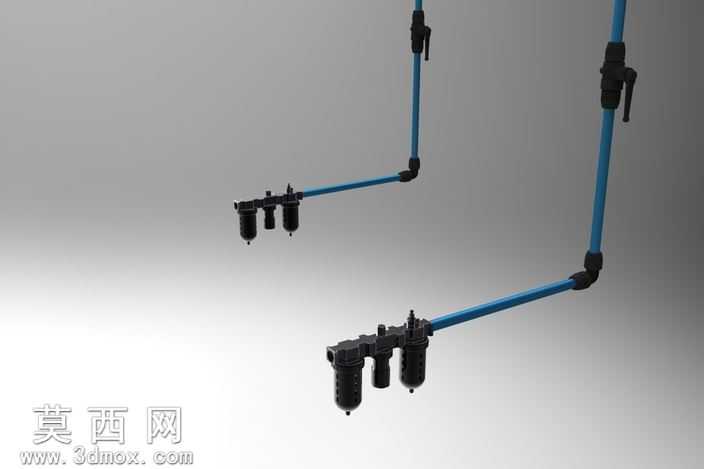

气动三联件空气处理组合装置

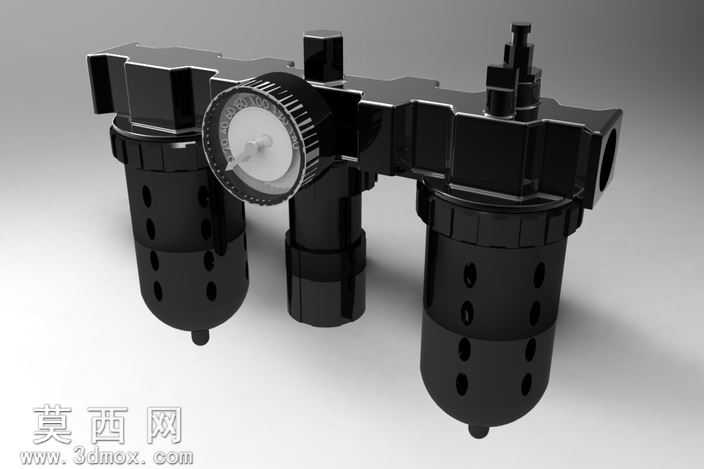

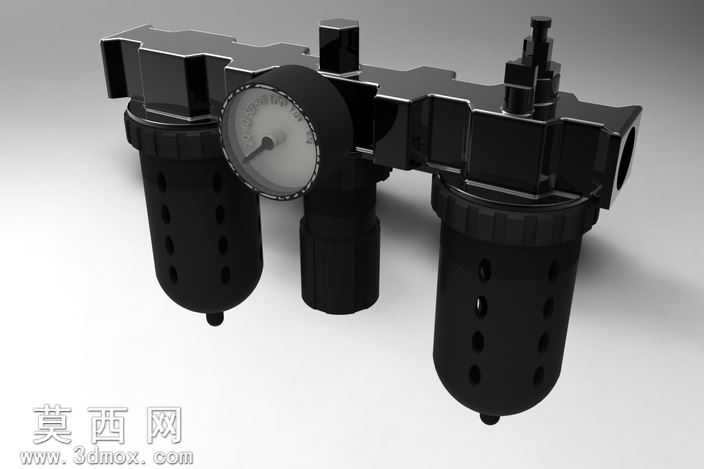

本作品为气动系统常用的气源处理三联件三维模型，建模过程严格遵循气动元件的实际工业设计规范，首先基于气源处理元件的功能布局完成整体装配结构的基准搭建，将空气过滤器、调压阀、油雾器三个核心功能单元按照气动回路的常规安装顺序排布，通过一体化的安装支架实现三个单元的紧凑连接，整体布局符合工业现场的安装使用习惯。建模阶段对每个部件的细节进行了精准还原：过滤器部分还原了滤杯的多孔排水结构、底部的手动排水旋钮，以及滤杯外部的防护套开孔结构，确保结构特征与实物一致；调压阀部分精细制作了带刻度标识的调节旋钮、表盘式压力显示结构，还原了调压机构的顶部调节端与阀体的连接结构，刻度标识的排布符合实际产品的读数逻辑；油雾器部分还原了透明视油窗、滴油调节结构以及油杯的外形轮廓，同时对三个单元之间的连接气路、阀体上的进出气接口螺纹结构进行了标准化建模，所有接口尺寸符合气动元件的通用通径规范。材质与渲染阶段，针对不同部件的材质特性进行了区分设置：主体阀体、安装支架、调节旋钮等金属结构件采用哑光黑色硬质工程塑料与压铸铝合金材质，模拟工业气动元件常用的表面处理质感，通过调整材质的粗糙度、反光度参数还原工业产品的哑光耐磨表面特性；压力表表盘采用透明玻璃表蒙搭配白色刻度盘、黑色指针的材质组合，通过半透明材质与折射参数模拟玻璃的通透质感，刻度标识清晰锐利；滤杯、油杯部分采用半透明工程塑料材质，设置合适的透光率与雾度参数，还原实际产品中可观察内部液位与过滤状态的视觉效果。整体渲染采用影棚级柔光布光，通过主光、辅光、轮廓光的搭配突出产品的结构轮廓与材质差异，背景采用中性灰色调突出主体，让各部件的结构层次清晰可见。设计过程中充分考虑了气动三联件的实际功能逻辑，三个功能单元既保持独立的功能结构，又通过集成式支架实现紧凑装配，既还原了实物的外观特征，也保证了内部装配关系的合理性，可用于气动系统原理演示、设备装配模拟、工业产品展示等场景。
