帕克KuradoPRN800气动执行机构三维建模作品

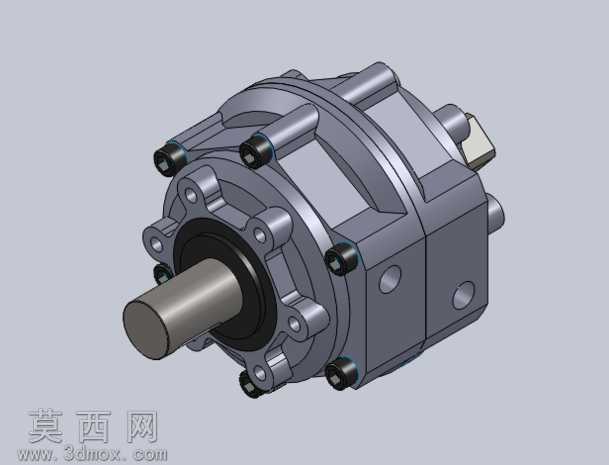

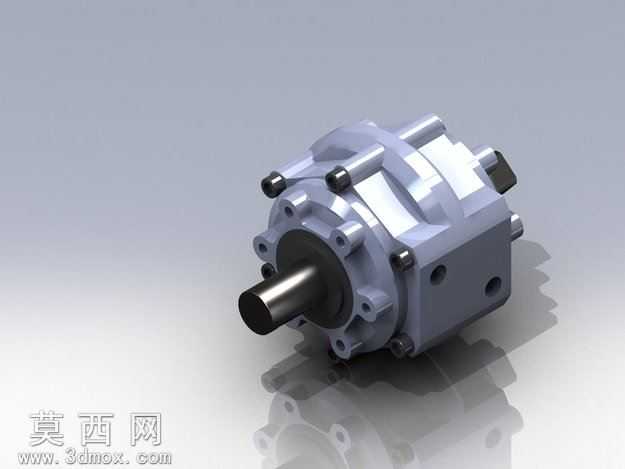

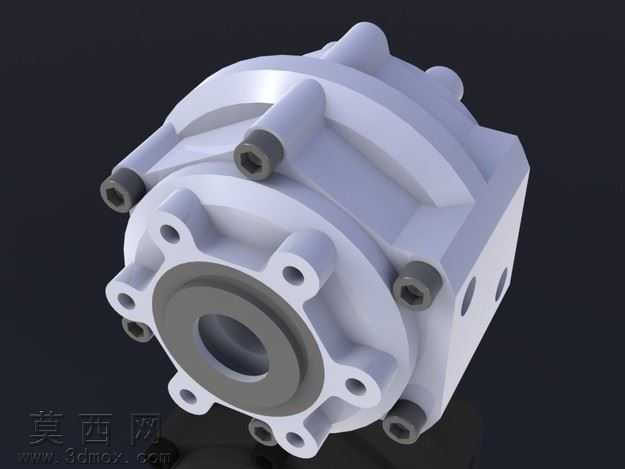

本作品为帕克Kurado系列PRN800型号气动执行机构的三维建模成果，建模过程严格参考厂商提供的官方二维工程图纸开展，以还原产品基础外形结构为核心目标，采用低细节度的建模思路完成整体外形搭建，优先保障核心结构的尺寸比例与实物一致，未对内部微小非外观结构做冗余刻画，适配快速装配演示、方案布局展示等轻量化使用场景。建模阶段首先梳理气动执行机构的核心组成部分，将整体结构拆分为主体壳体、伸出轴、端盖紧固组件、侧边安装接口四个核心模块，先通过旋转、拉伸等基础特征完成主体壳体的基础轮廓搭建，精准还原壳体上的安装孔位分布、侧边气路接口的位置与外形尺寸，保证安装对接位置的参数与二维图纸标注完全匹配；针对伸出轴部分，采用同轴心特征搭建，还原轴端的传动连接结构与轴身的阶梯尺寸，保障轴体与壳体装配的同轴度符合设计要求。端盖部分的紧固螺栓采用阵列特征完成排布，还原螺栓的排布间距与端盖的压合结构，清晰呈现执行机构的装配连接逻辑。材质与渲染阶段，针对不同部件匹配对应工业材质：主体壳体采用铸铝材质效果，还原铝合金压铸件的哑光银灰色金属质感，调整表面粗糙度参数模拟工业铸件的细微颗粒质感；伸出轴采用调质钢材材质，设置稍高的反光度表现机加工金属的光滑表面；紧固螺栓采用发黑处理钢材材质，呈现深灰近黑的金属质感，通过材质差异清晰区分不同功能部件。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射打出主体轮廓，辅助光源补充暗部细节避免结构死黑，添加柔和的地面反射效果增强模型的立体感与真实感，同时控制渲染面数保障模型轻量化，不会出现文件冗余过大的问题。整体建模过程严格遵循二维图纸的尺寸标注，所有外部安装接口、连接尺寸均与官方参数保持一致，可直接用于气动系统布局演示、设备装配方案校验、产品展示素材制作等场景，低细节度的建模方式既保留了产品的识别度与核心结构特征，又大幅降低了模型的数据量，方便在不同三维软件中导入调用，适配多场景的使用需求。
