带通风散热结构的U型钣金机箱壳体

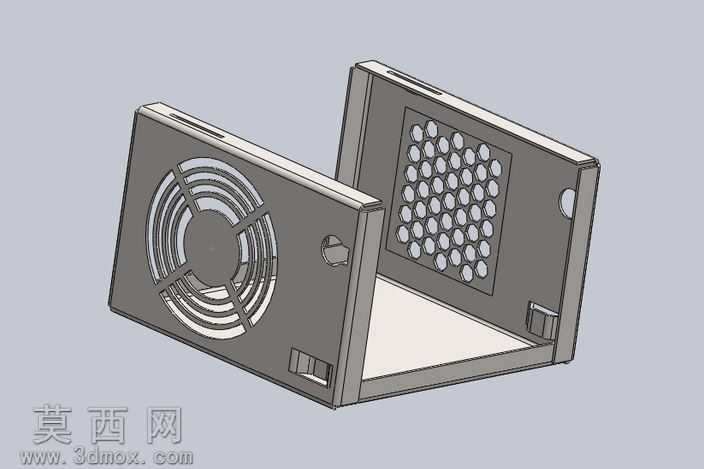

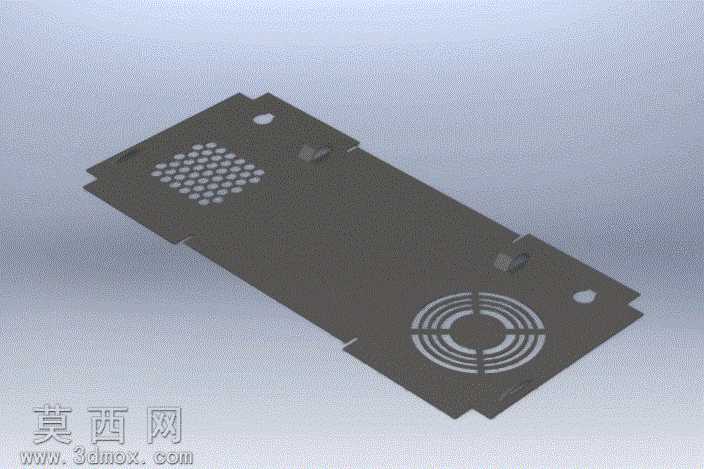

该作品为采用三维建模软件完成的U型钣金机箱壳体设计，建模过程严格遵循钣金加工工艺规范，以保证模型可直接对接生产下料、折弯工序。建模阶段先通过基础草图绘制壳体的展开轮廓，精准预留各边折弯余量，同步处理折弯处的工艺缺口，避免实际加工时出现材料堆叠、折弯开裂的问题；随后通过钣金折弯特征生成三面围合的U型主体结构，各折弯边的折弯半径、折弯角度均按照常规冷轧钢板加工参数设定，保证结构成型精度。模型左侧侧板设计有同心圆栅格状的风扇通风口，栅格条宽度均匀、排布规整，既能够为内置散热风扇提供充足的通风通道，又可对风扇扇叶形成防护，避免异物触碰运转部件；右侧侧板设计有矩阵式排布的圆形通风孔，孔位间距一致、排列整齐，可配合左侧进风形成顺畅的散热风道，快速带走壳体内部电子元件工作产生的热量，提升设备运行稳定性。壳体的侧边预留有卡扣式安装位与定位孔位，可实现内部元器件的快速卡装固定，减少额外紧固件的使用，提升装配效率；壳体边缘均做了微小的圆角处理，避免钣金锐边造成装配划伤，同时提升壳体整体的精致感。材质渲染阶段为壳体赋予哑光深灰金属材质，还原常规钣金机箱经静电喷塑后的表面质感，金属粗糙度参数调整至符合实际喷塑层的漫反射效果，无过度反光，真实呈现工业钣金件的视觉特征；建模过程中同步校验了各结构的干涉情况，保证各安装位、通风结构与壳体主体无结构冲突，整体结构简洁实用，在满足散热、安装功能的前提下尽可能简化加工工序，降低生产制造成本，适合作为小型工控设备、电源模块的外置防护壳体使用。
