美洲豹直升机四路液压集成块结构设计

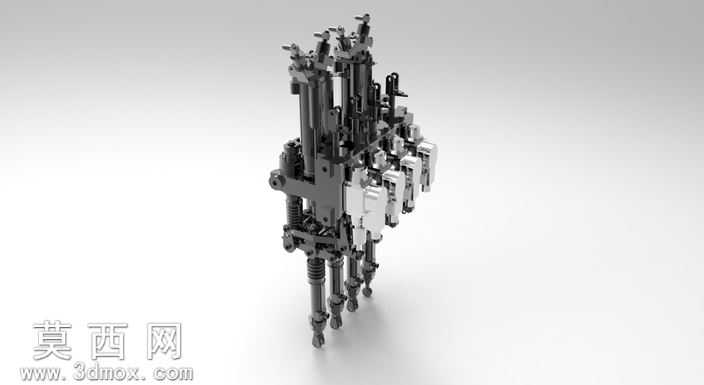

本作品为直升机配套的四路液压集成块三维建模设计，建模过程中严格遵循航空液压元件的设计规范，先梳理四路液压回路的连通逻辑，确定各油口的排布位置、通径尺寸与安装基准，采用自顶向下的建模思路搭建整体骨架，再逐步细化每一条内部油路的走向，避免油路交叉干涉，同时保证油路流道的平顺性，降低液压油传输过程中的压力损失。建模阶段对集成块上的各类安装接口做了精细化处理，包括电磁阀安装座、管接头螺纹孔、密封槽、定位销孔的结构都严格按照行业标准尺寸绘制，每一处倒角、退刀槽的细节都完整还原，确保模型可直接用于后续的工程校核与加工参考。材质设置上，集成块主体采用航空常用的高强度铝合金材质参数，渲染时调整金属材质的粗糙度与反光度，还原硬质阳极氧化后的表面质感；配套的液压阀芯、紧固件、管路接头分别对应不锈钢、镀锌钢材等不同材质，通过材质参数的区分清晰呈现各部件的装配关系。结构设计上充分考虑直升机机载部件的轻量化要求，在保证集成块结构强度、满足耐压测试要求的前提下，对非受力区域做了合理的减重处理，同时优化了各外接元件的安装空间，预留充足的操作间隙方便后续装配与维护。渲染阶段采用工作室柔光环境，多角度展示集成块的整体装配形态、油路接口分布与部件细节，通过光影效果突出零件的加工质感与装配精度，完整呈现四路液压块的结构特征与设计合理性，可用于液压系统原理展示、机载部件结构教学以及相关液压产品的设计参考。
