双耳环铰接式工程液压油缸三维设计

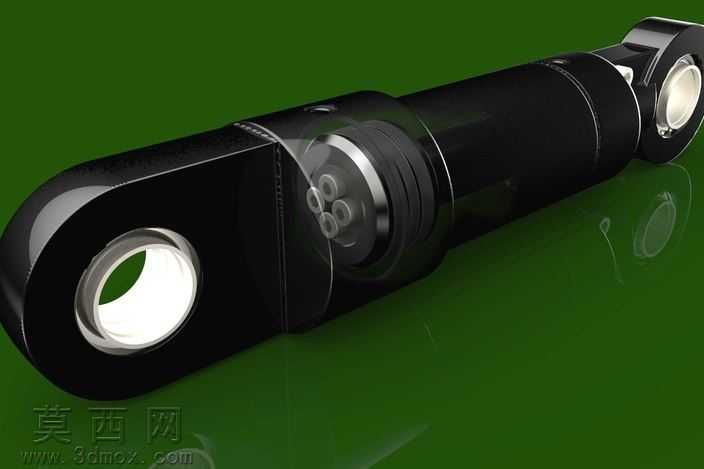

本作品为双耳环铰接式液压油缸的三维参数化建模成果，建模过程严格遵循液压元件设计规范，以实际工程应用参数为核心依据，精准还原了油缸的完整结构与装配关系。建模阶段采用自底向上的装配设计思路，首先完成各独立零件的特征构建：针对缸筒部分，通过旋转特征生成主体薄壁筒体，精准控制缸筒内径与外径尺寸，保证活塞运动的配合间隙符合液压密封设计要求，同时在缸筒对应位置加工油口安装孔、密封沟槽等细部特征，还原缸筒的加工工艺细节；针对活塞组件，分别构建活塞本体、活塞杆、组合密封件、导向套等零件，其中活塞杆表面做高光金属质感处理，模拟实际镀铬工艺的表面效果，活塞上的密封槽严格按照密封圈标准尺寸绘制，保证密封结构的装配合理性；两端的铰接耳环采用一体化建模思路，耳环内孔精准匹配铰接销轴的配合尺寸，端部的连接结构做了圆角过渡处理，还原实际零件的应力优化设计。渲染阶段采用深绿色哑光背景突出油缸主体，缸体外壁赋予黑色哑光金属漆材质，模拟工程机械油缸的喷塑表面质感，金属密封面、耳环内孔配合面赋予高反光金属材质，区分不同零件的表面处理工艺，通过三点布光方案突出油缸的轮廓层次，在缸体曲面形成自然的光影过渡，清晰展现各部件的装配分界与结构细节。设计过程中充分考虑液压油缸的实际工况需求，明确标注活塞直径90毫米、杆径50毫米、冲程长度150毫米的核心参数，所有配合尺寸均符合液压元件的公差设计要求，铰接式的两端结构可适配工程机械中需要摆动补偿的安装场景，整体模型装配无干涉，各运动部件可模拟实际的伸缩动作过程，完整还原了液压油缸作为液压系统执行元件的结构特性，可用于液压系统原理演示、工程机械虚拟装配、液压元件结构教学等多种场景。
