液压蓄能器动力集成装置三维设计

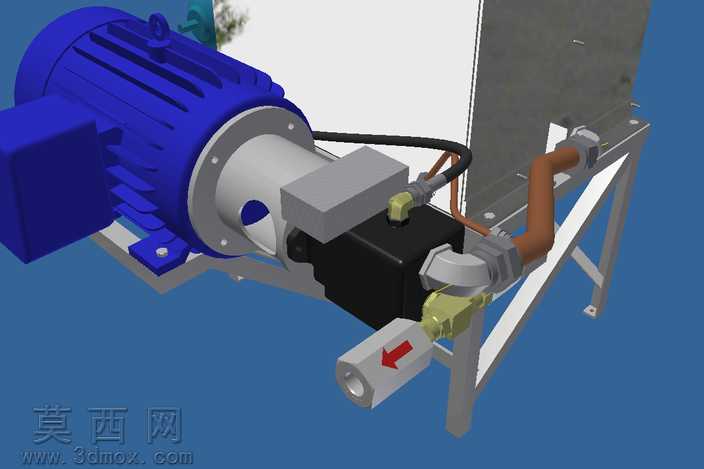

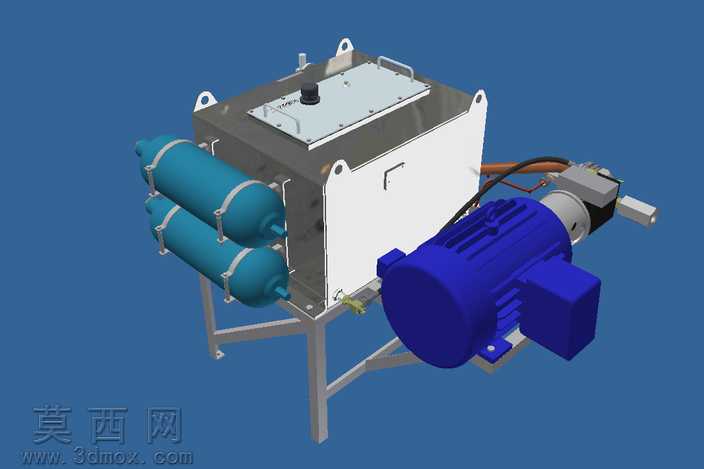

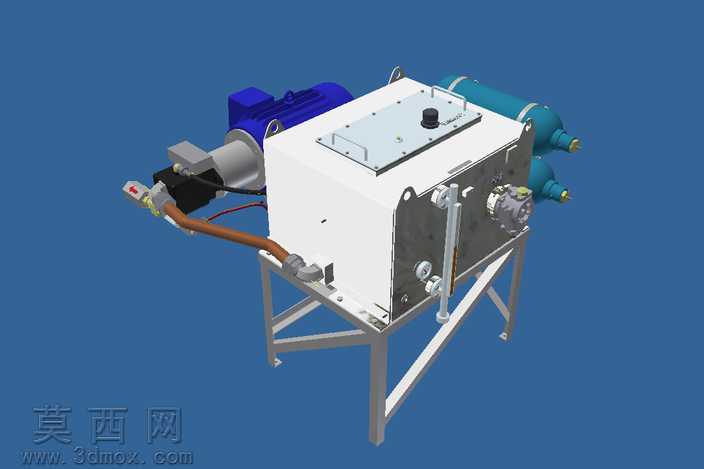

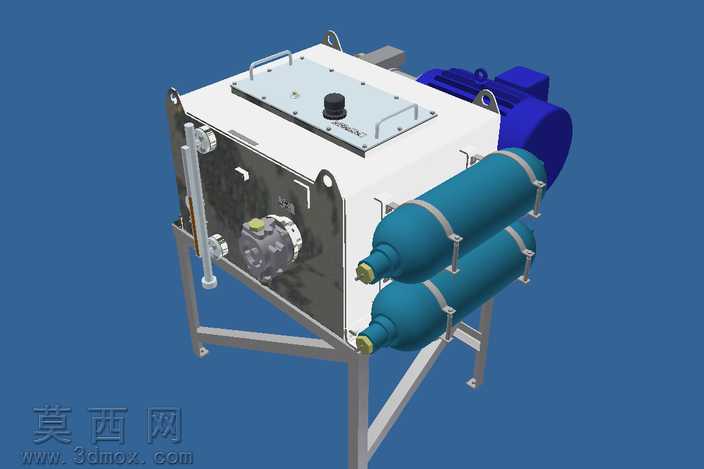

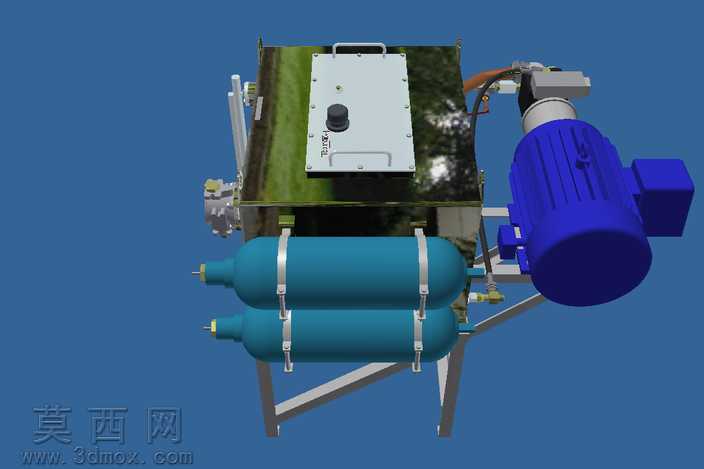

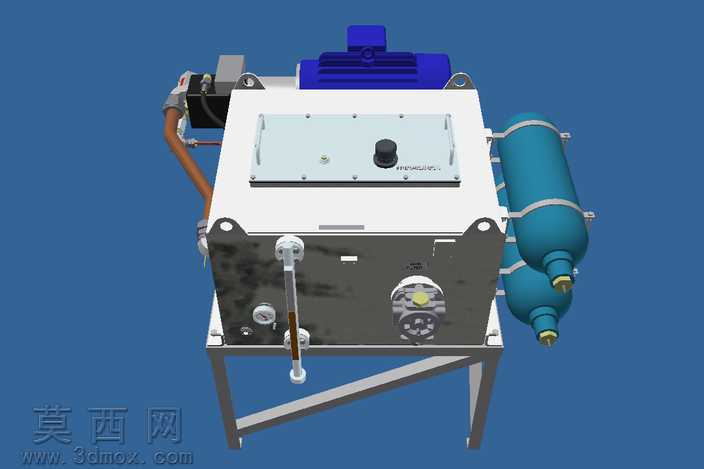

本作品为液压蓄能器动力集成装置的三维建模成果，建模阶段严格遵循液压动力单元的工程设计逻辑，以1:1等比例还原实体设备的全部结构细节。首先搭建承托整机的方管焊接支架结构，精准还原支架的斜撑加固结构、安装地脚的定位尺寸，保证支架承重结构的力学合理性呈现；主体油箱部分采用钣金建模逻辑，还原箱体的折弯焊接结构、顶部检修盖板的把手与锁紧旋钮、侧面的液位计、排污阀、油路接口等细节，油箱表面的金属哑光漆面、安装铭牌的预留位都通过材质参数与纹理映射实现真实还原。动力端的电机泵组部分，分别建模蓝色端盖的驱动电机、联轴器、液压泵体，还原泵体侧方的电磁控制阀组、棕红色液压油管的弯折走向与接头结构，管路的金属编织外层、接头的密封结构都做了精细化建模；蓄能器部分还原两个蓝绿色罐体的安装支架、罐体端部的充气阀与油路接口，罐体的圆弧曲面通过曲面建模工具保证顺滑无棱角，金属漆面的反光参数经过反复调试匹配工业实物的视觉效果。渲染阶段采用工业产品常用的深蓝色纯色背景，搭配三点布光方案，主光从侧上方打亮设备主体结构，辅光弱化支架与油箱底部的阴影，轮廓光勾勒蓄能器罐体与电机的边缘轮廓，避免金属结构出现过暗的死黑区域；材质编辑环节区分不同部件的质感差异，油箱的白色喷塑漆面设置适中的粗糙度参数模拟哑光质感，电机与蓄能器的蓝色漆面设置轻微的金属反光，液压阀块的铸铁材质设置做旧的细微颗粒纹理，油管的铜质接头设置高反光金属参数，支架的银灰色方管还原焊接部位的细微色差。设计过程中充分考虑液压系统的工作逻辑，所有油路接口的位置、阀组的安装朝向都符合实际液压站的装配要求，蓄能器与油箱的相对位置、电机泵组的布局都经过空间干涉检查，保证模型不仅具备外观展示效果，也可用于液压系统原理演示、装配教学等场景，配套的结构细节可直接导出用于工程参考，整体模型的面数经过优化处理，在保证细节精度的前提下控制文件体量，适配不同配置的设备打开浏览。
