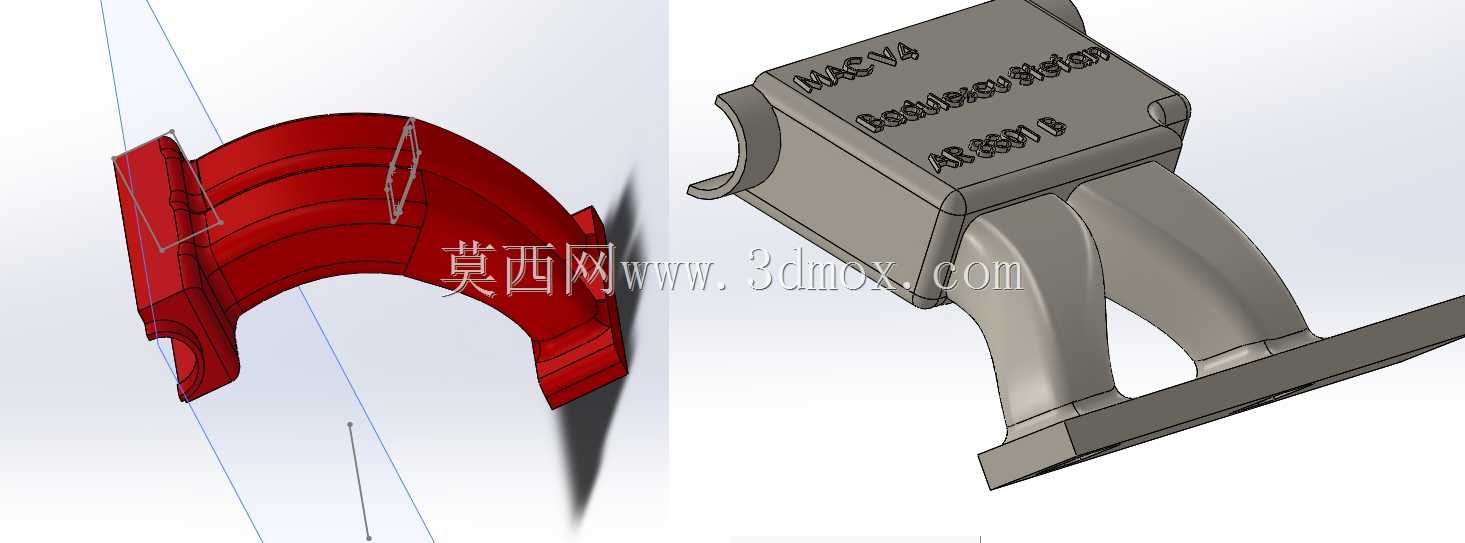

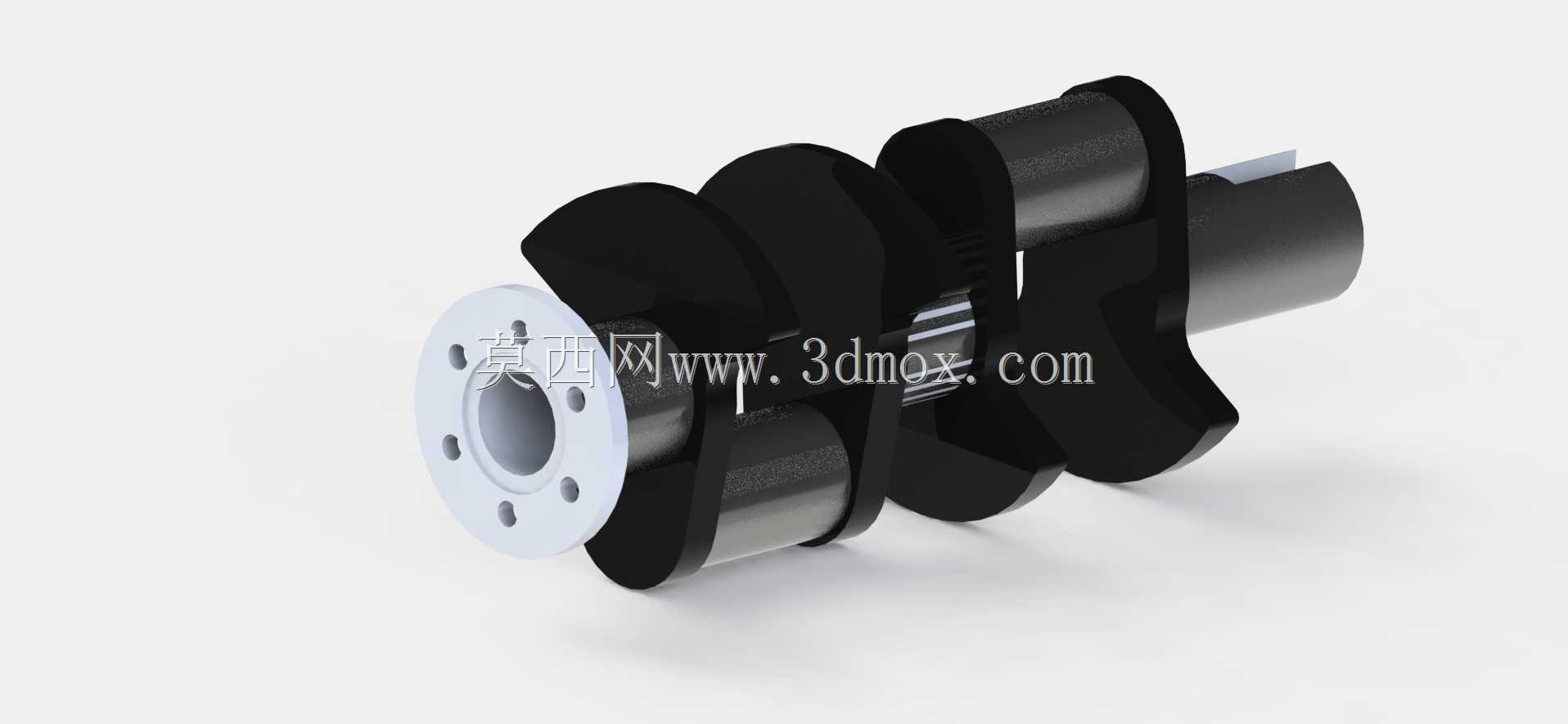

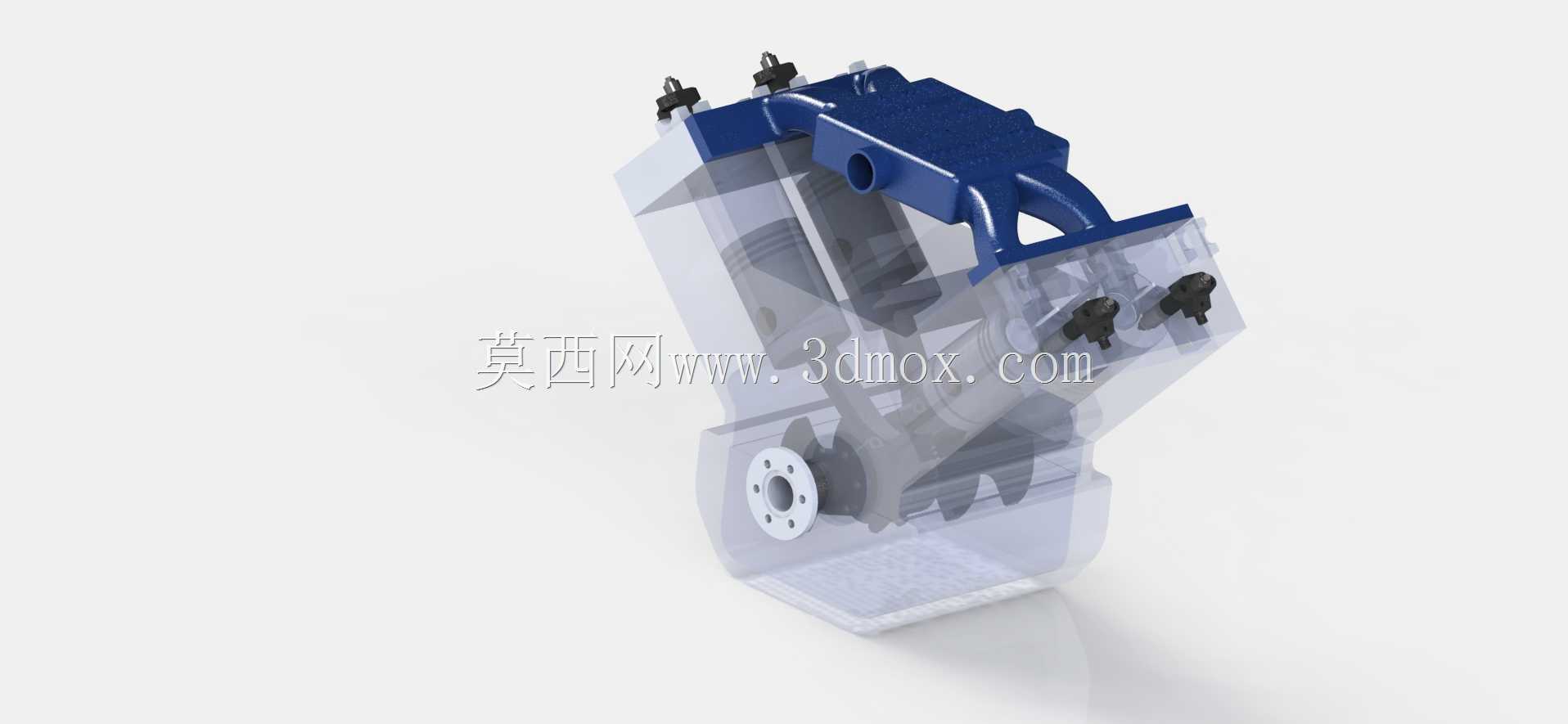

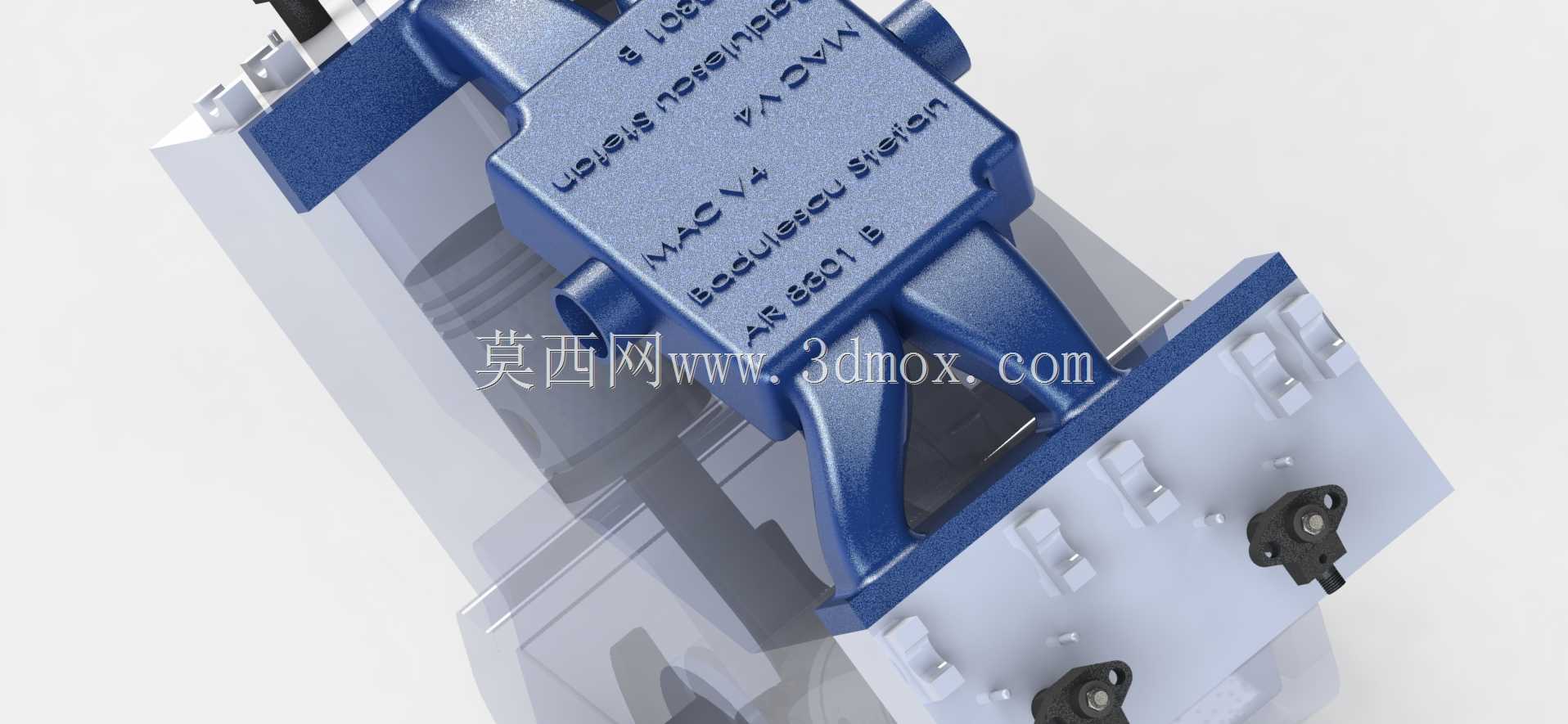

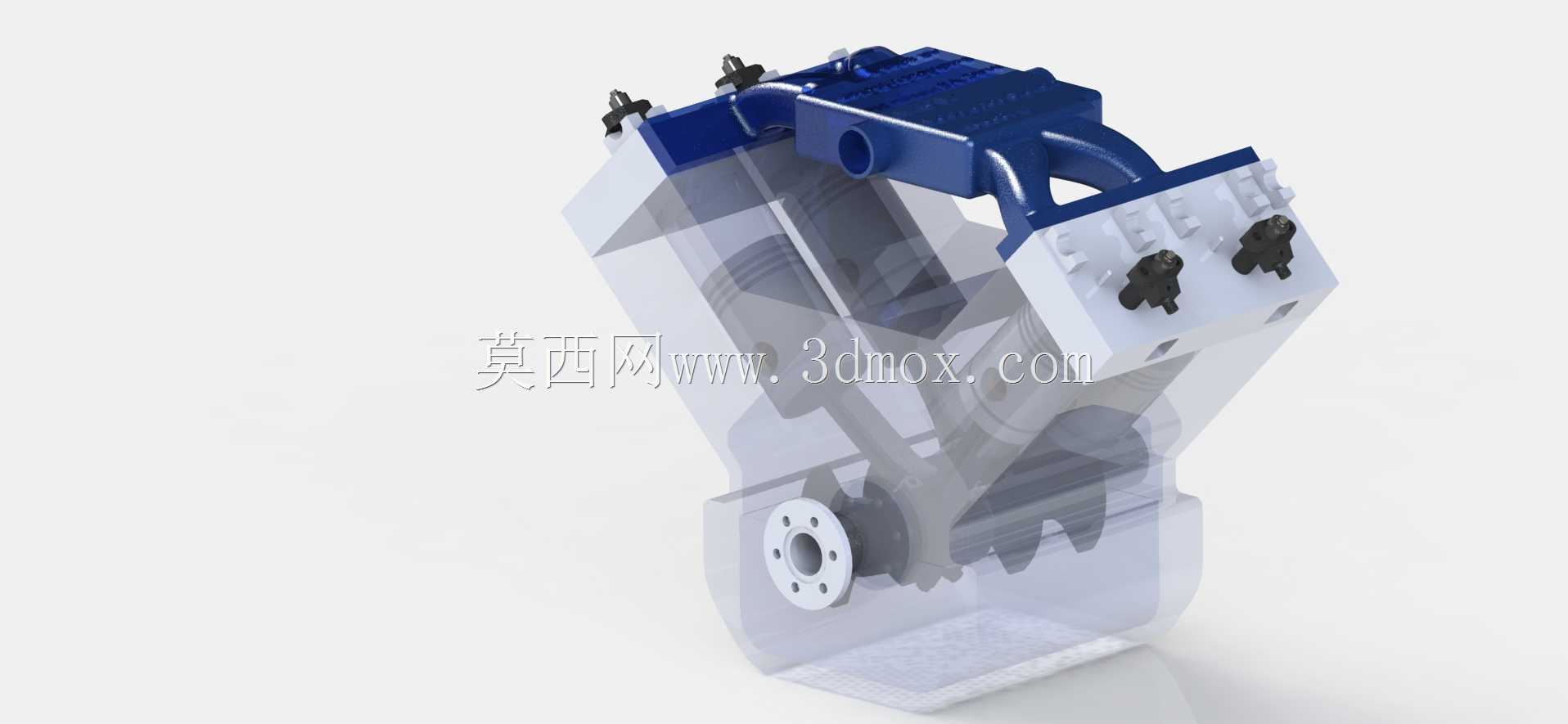

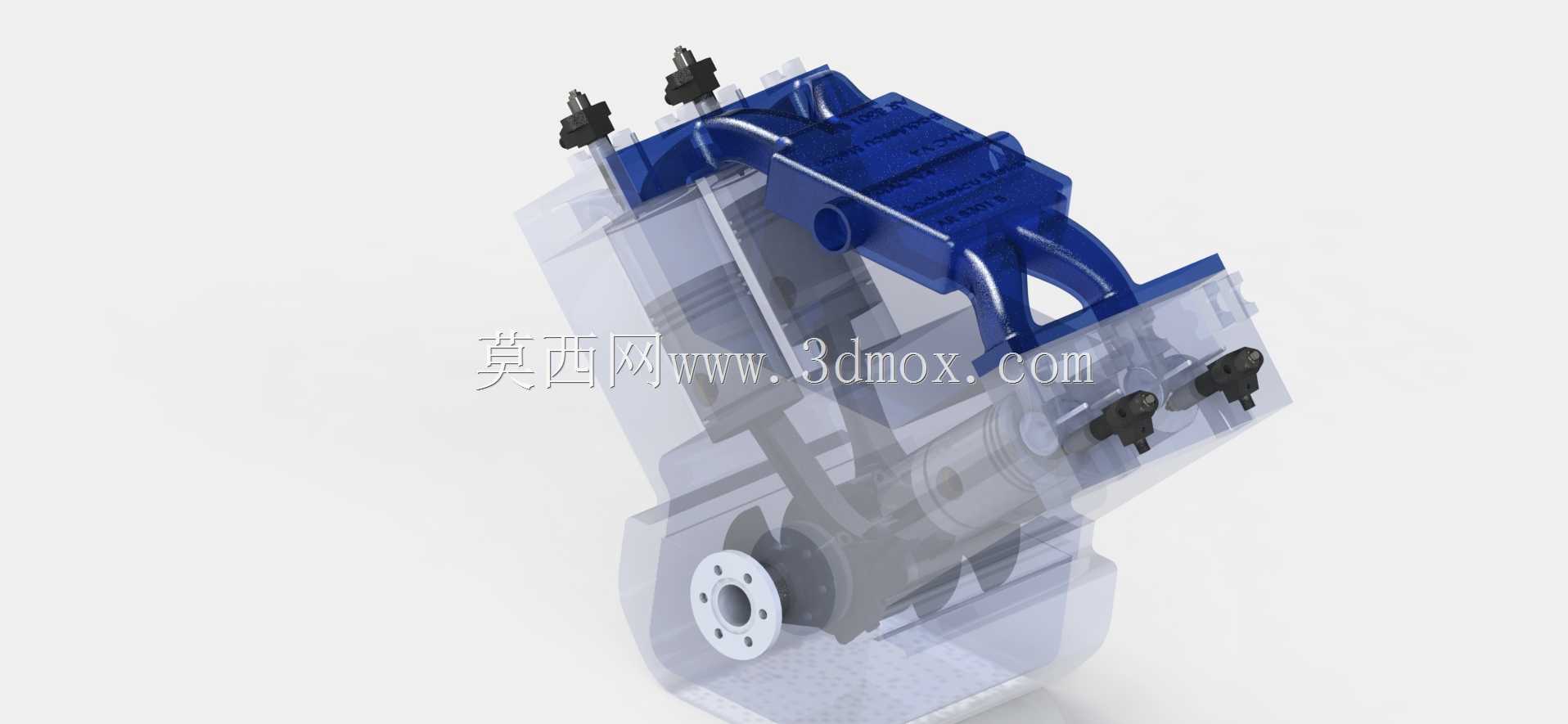

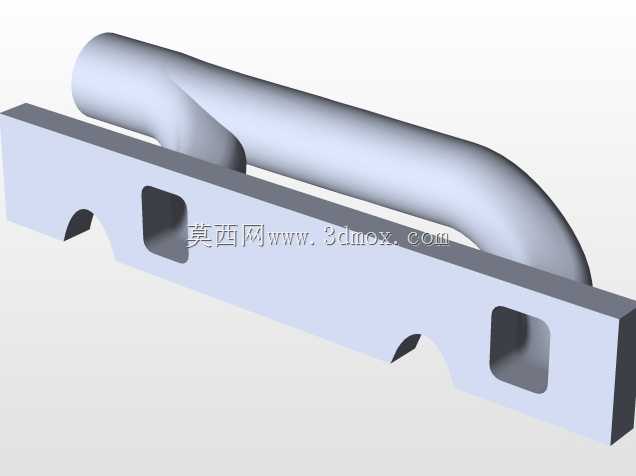

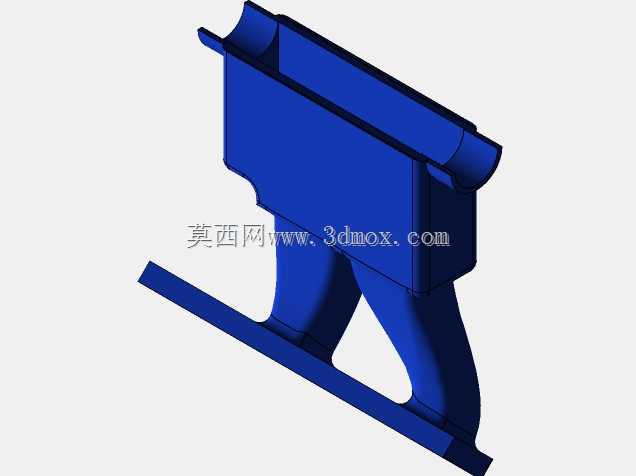

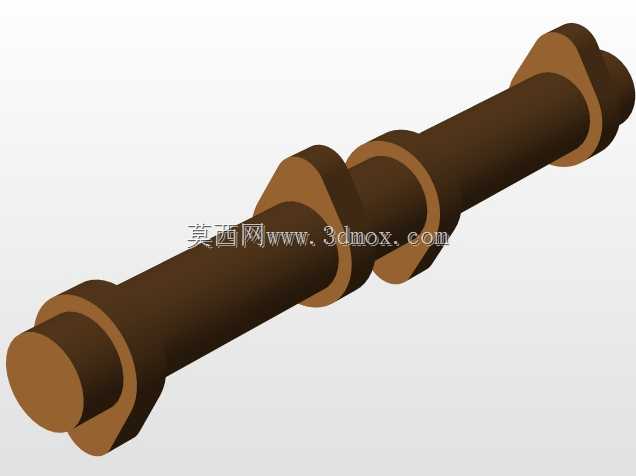

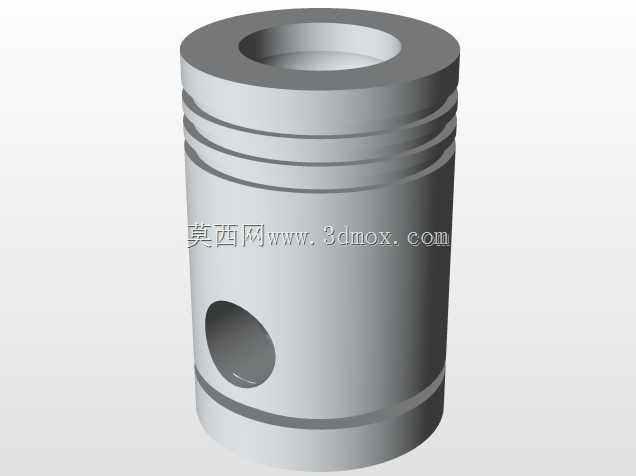

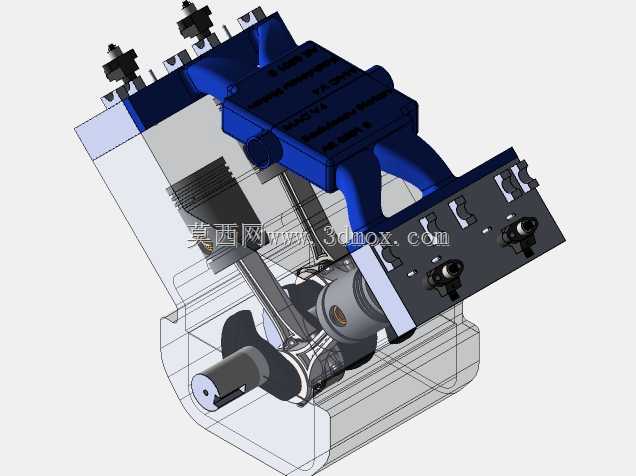

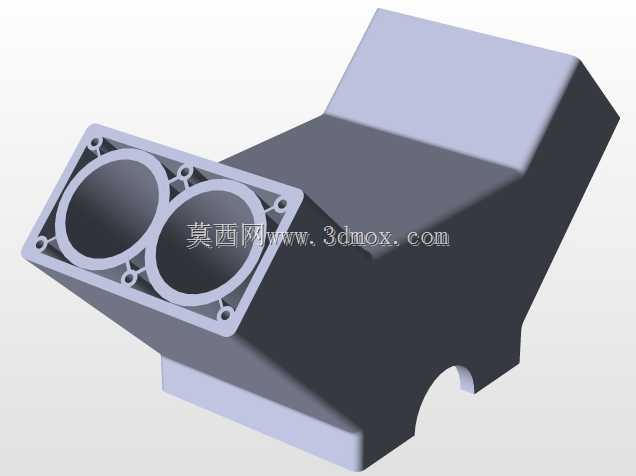

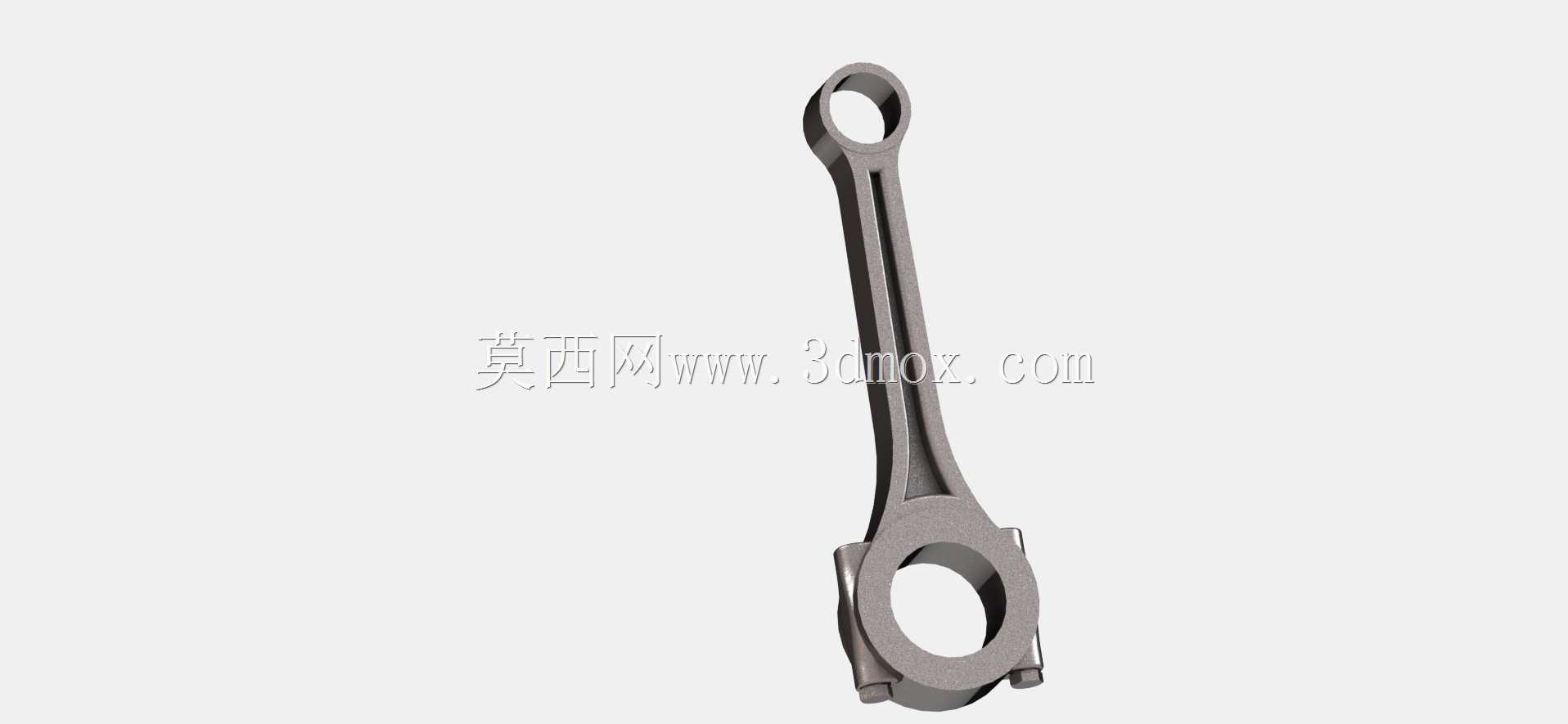

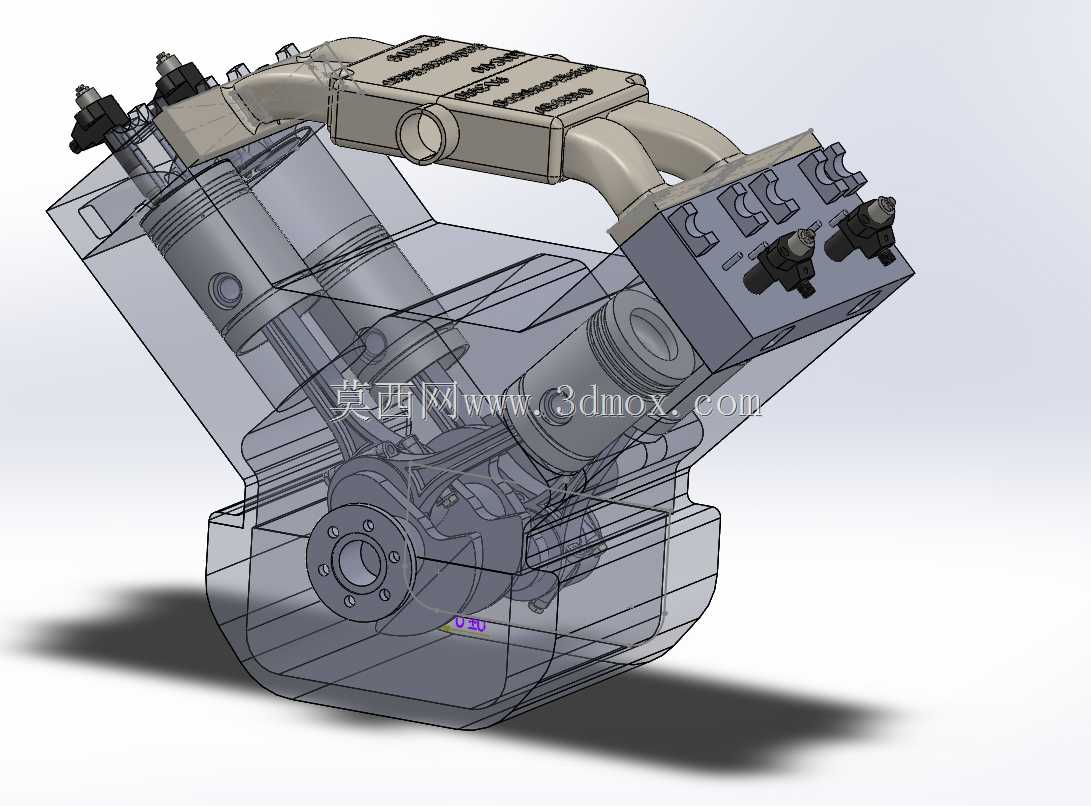

V型四缸内燃机内部结构三维数模

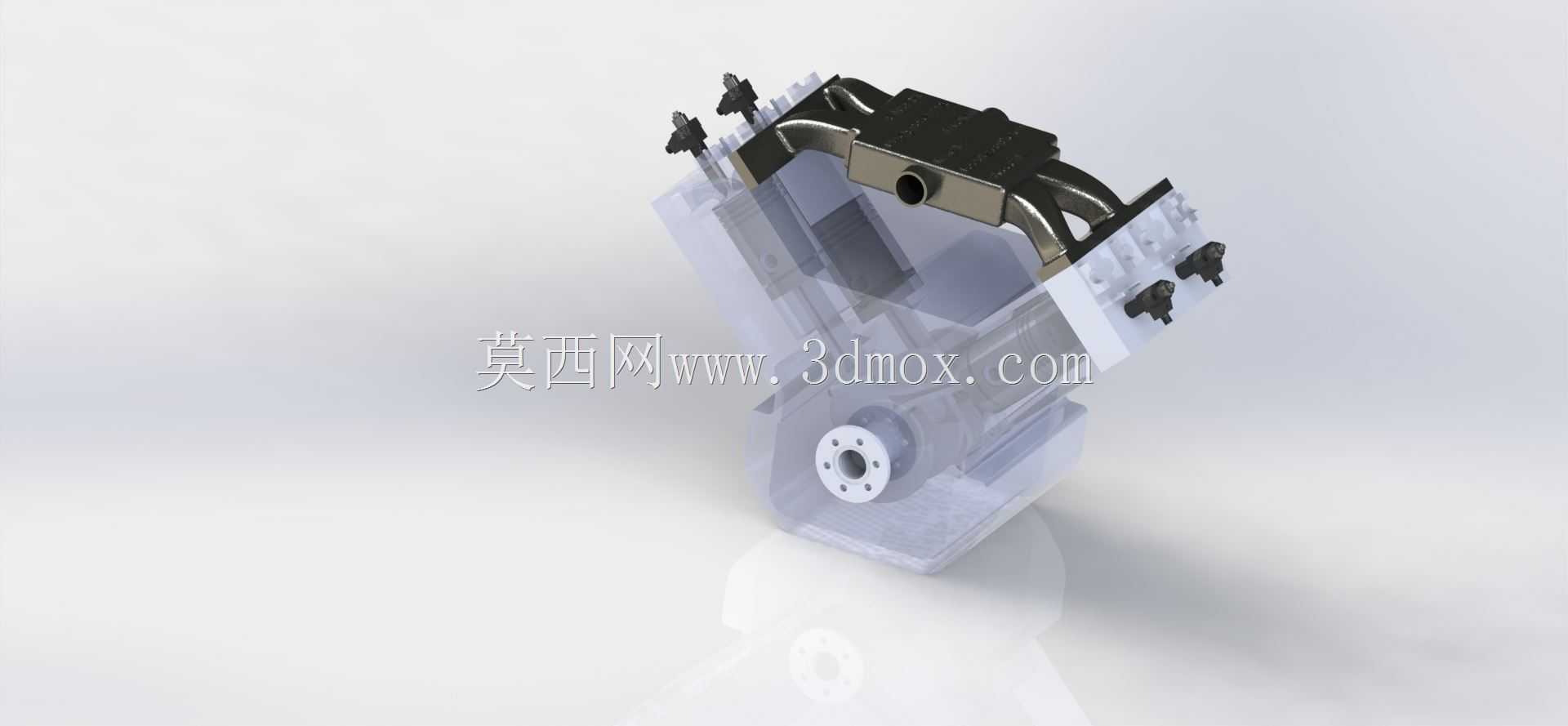

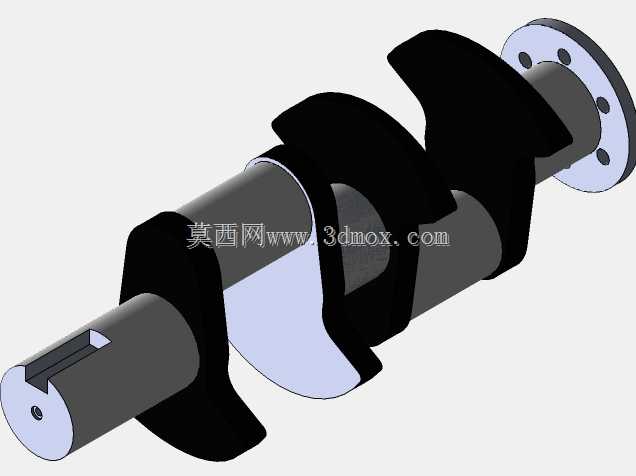

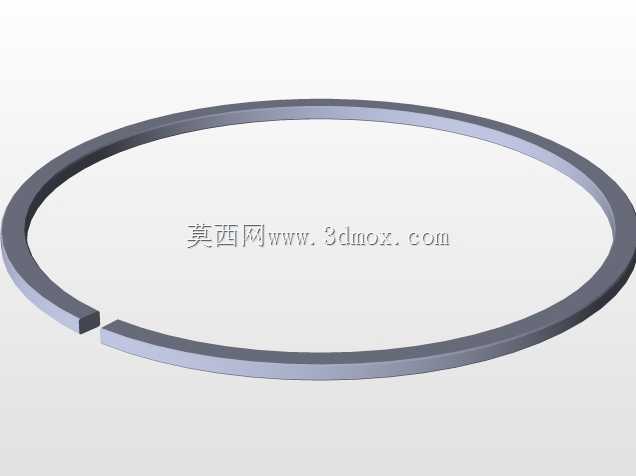

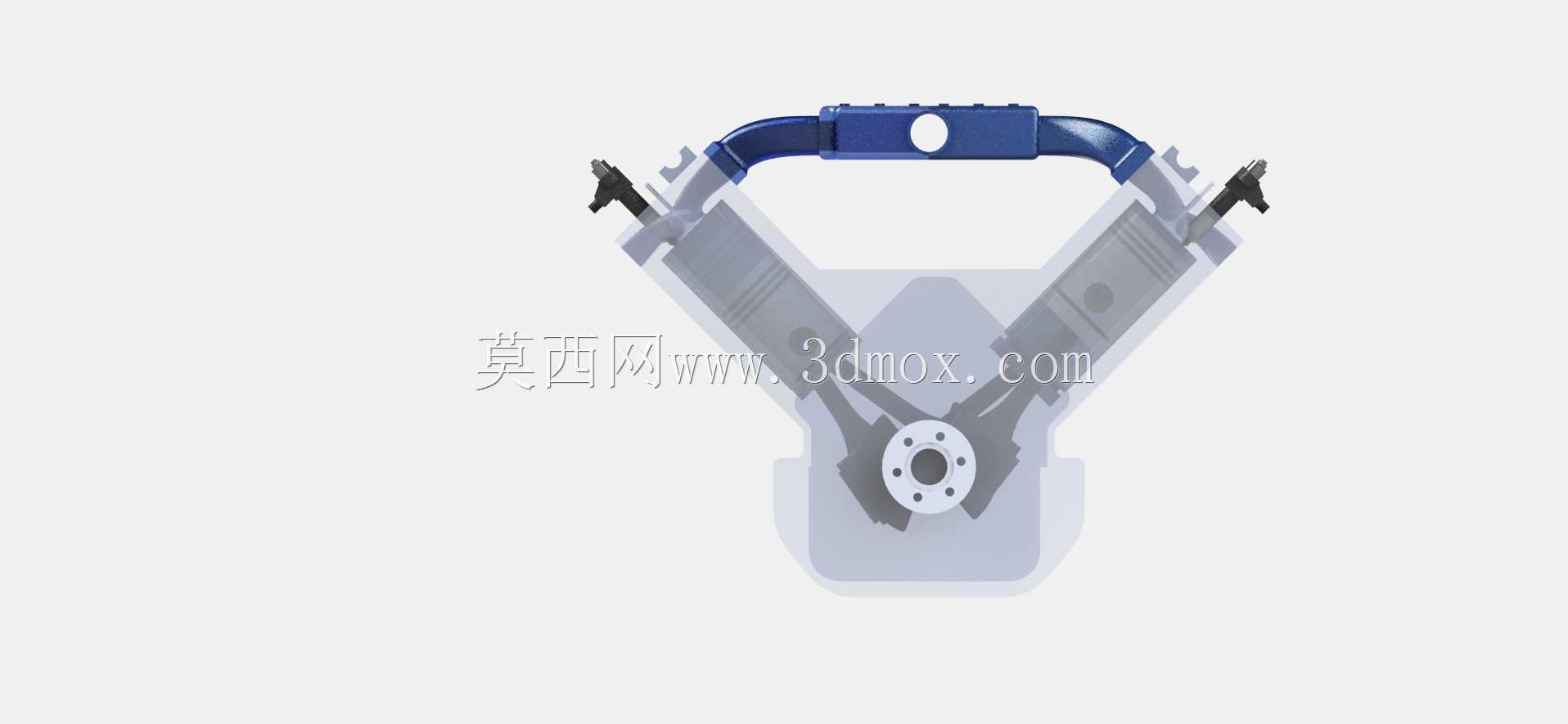

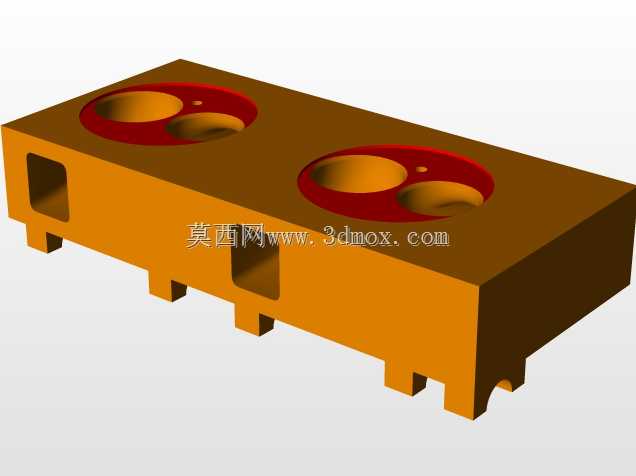

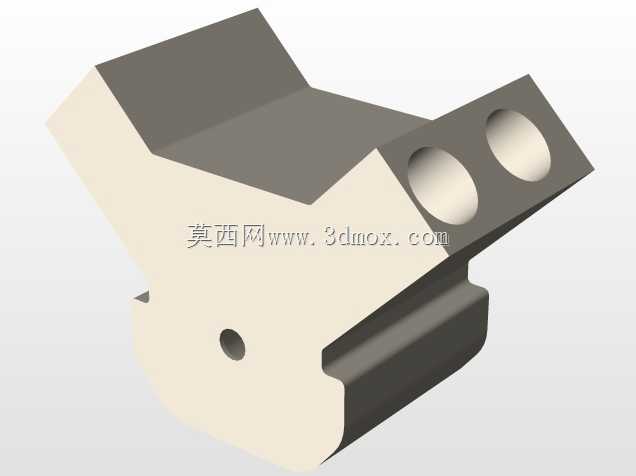

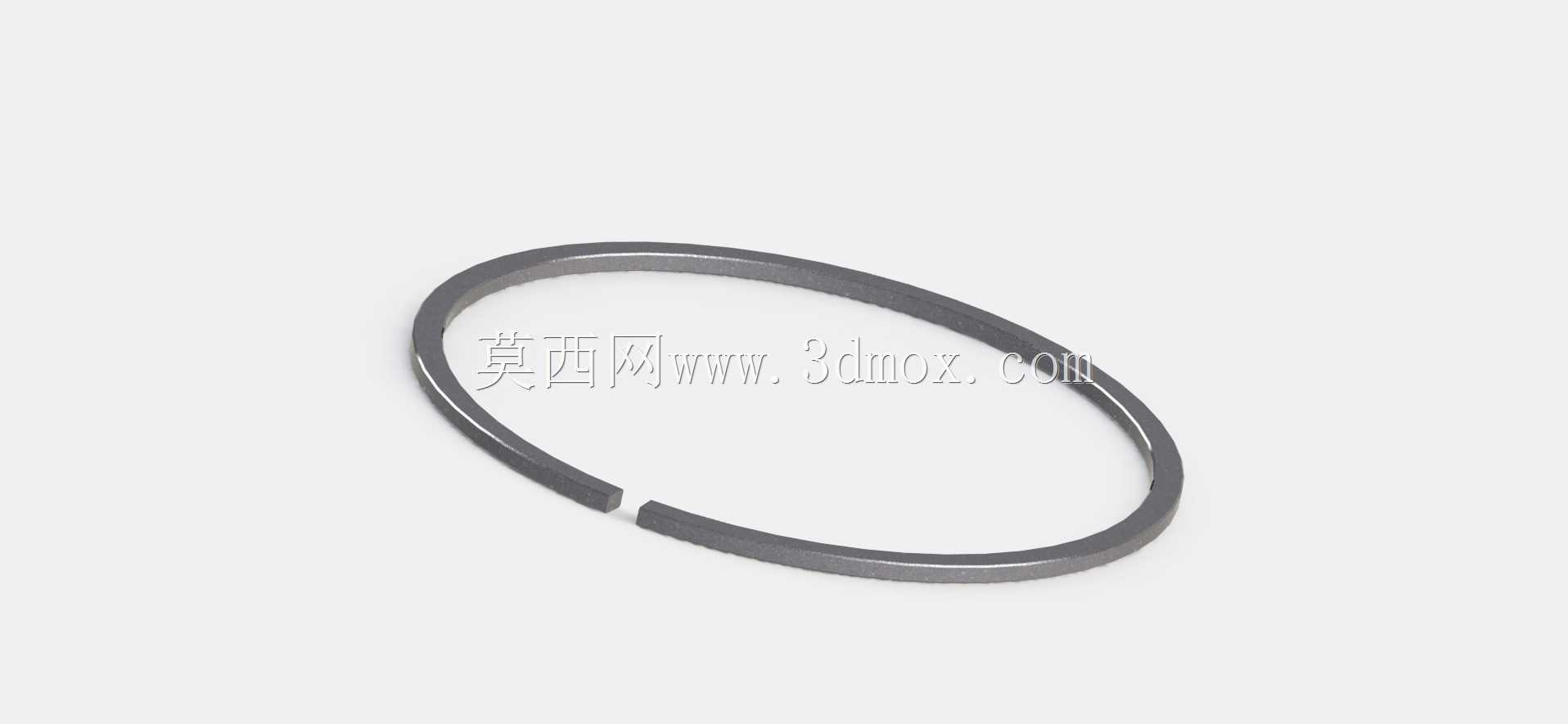

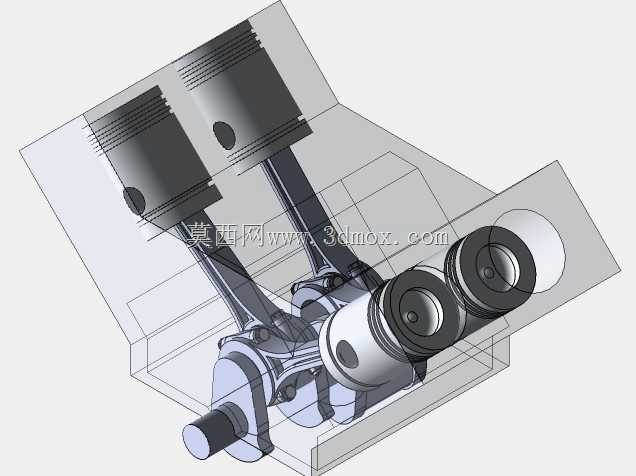

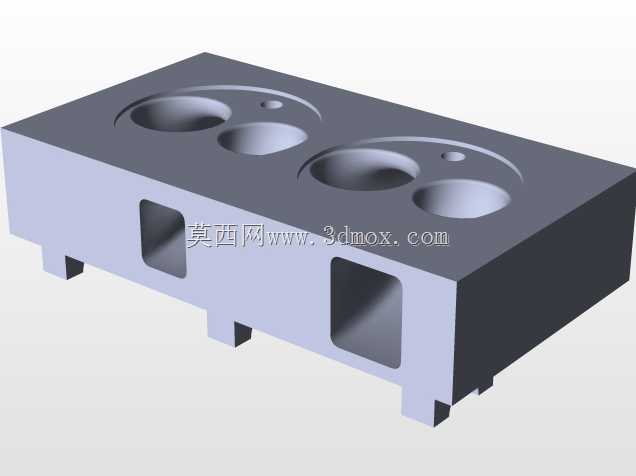

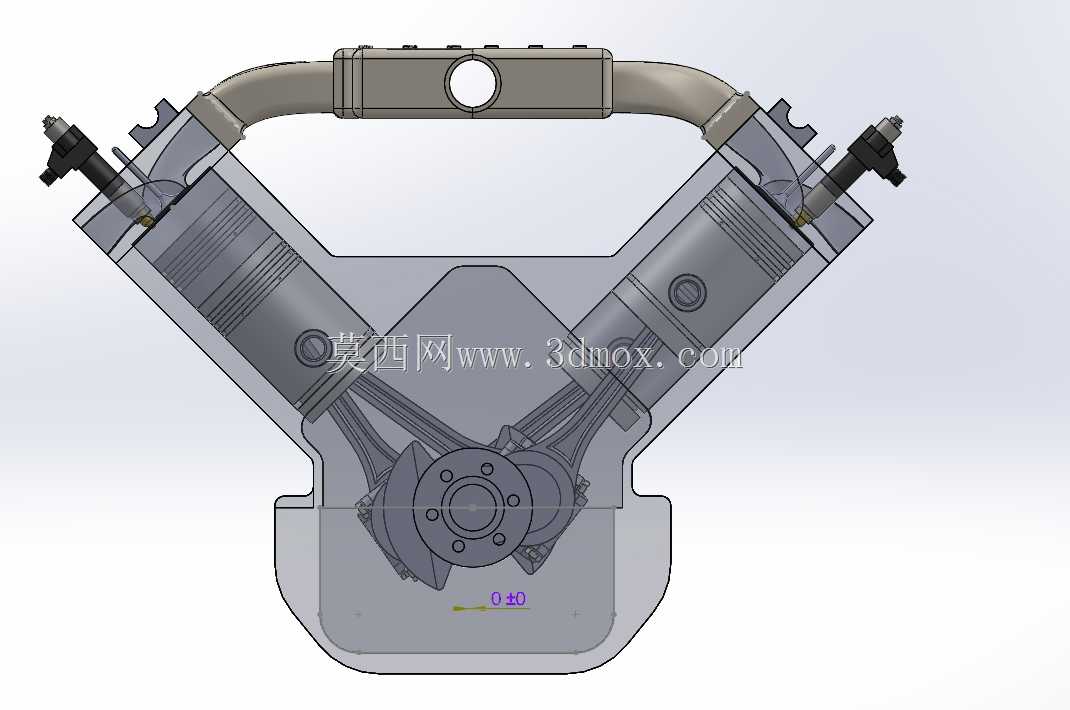

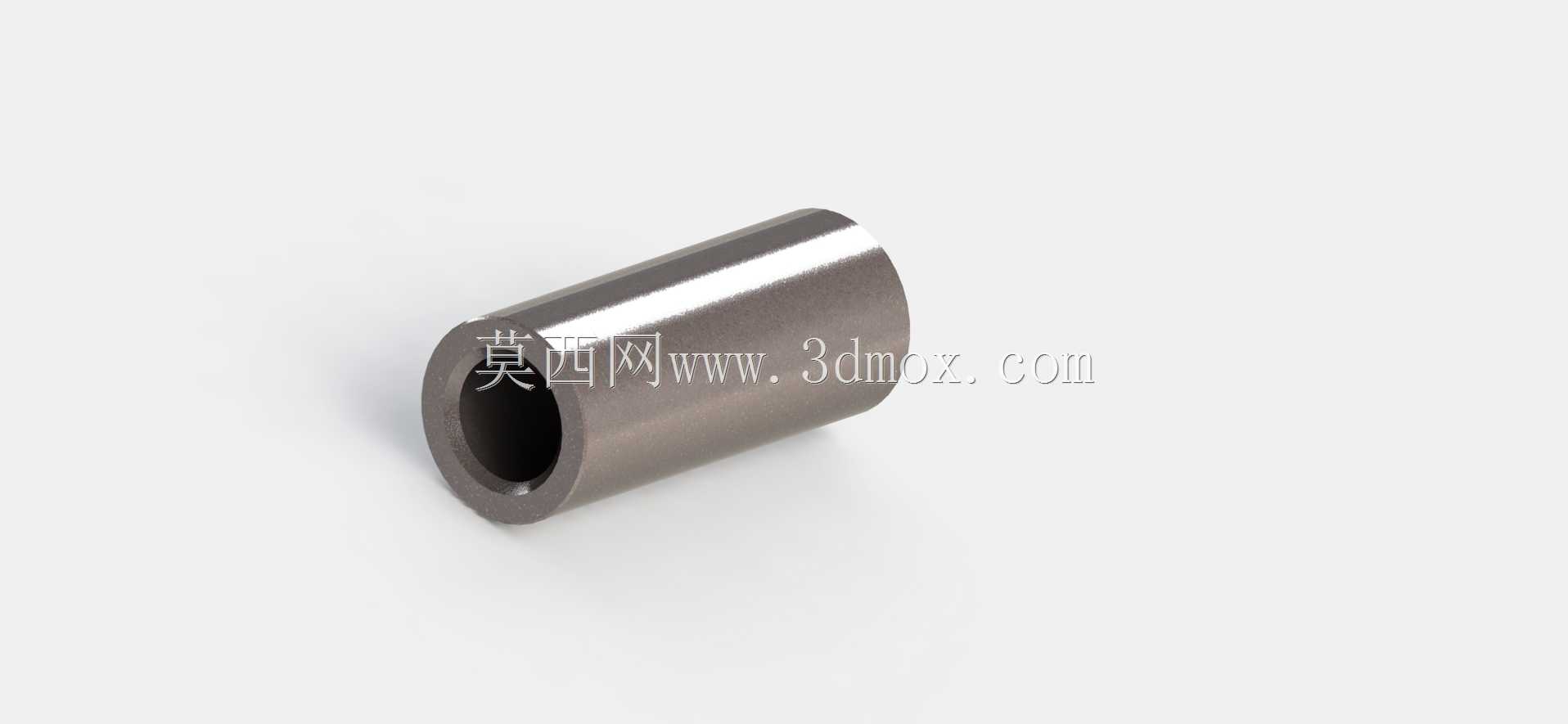

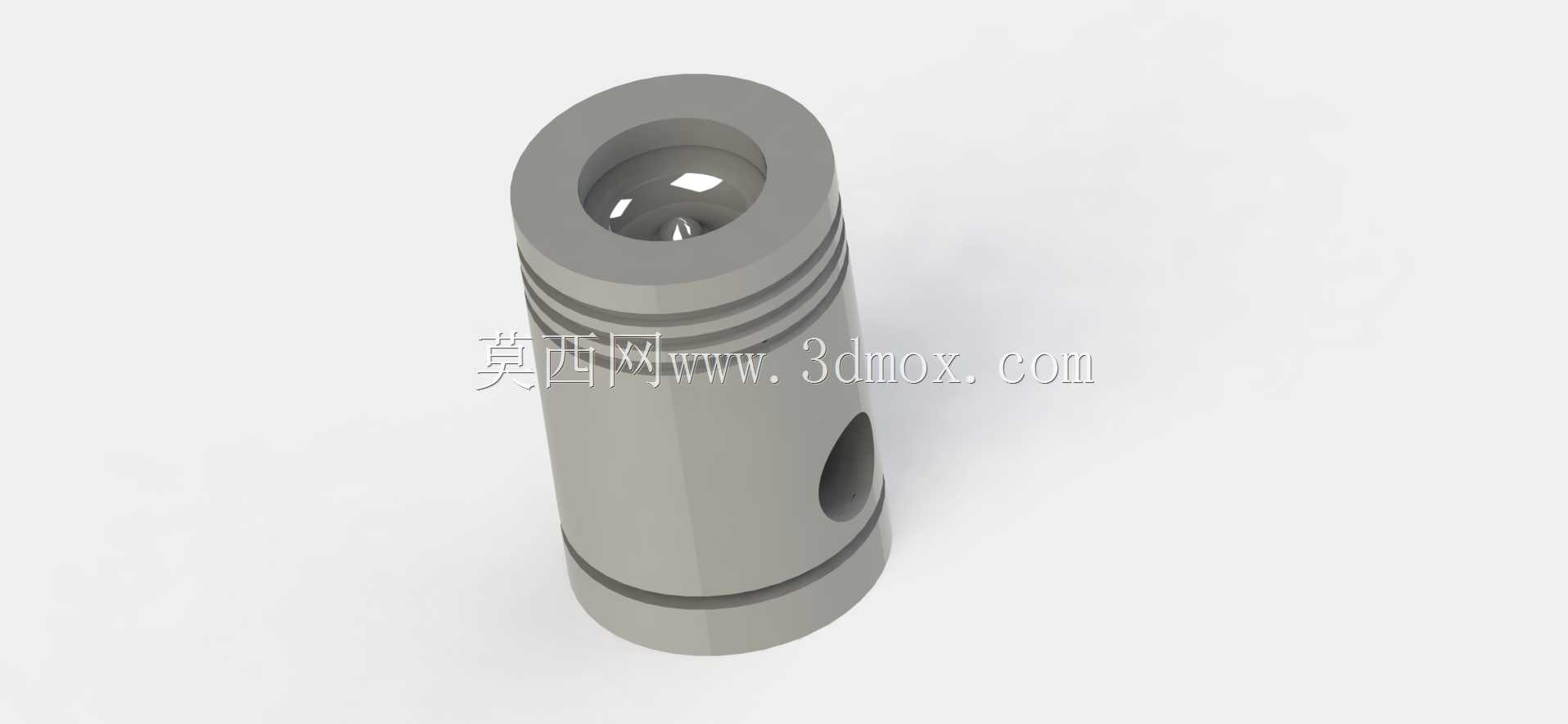

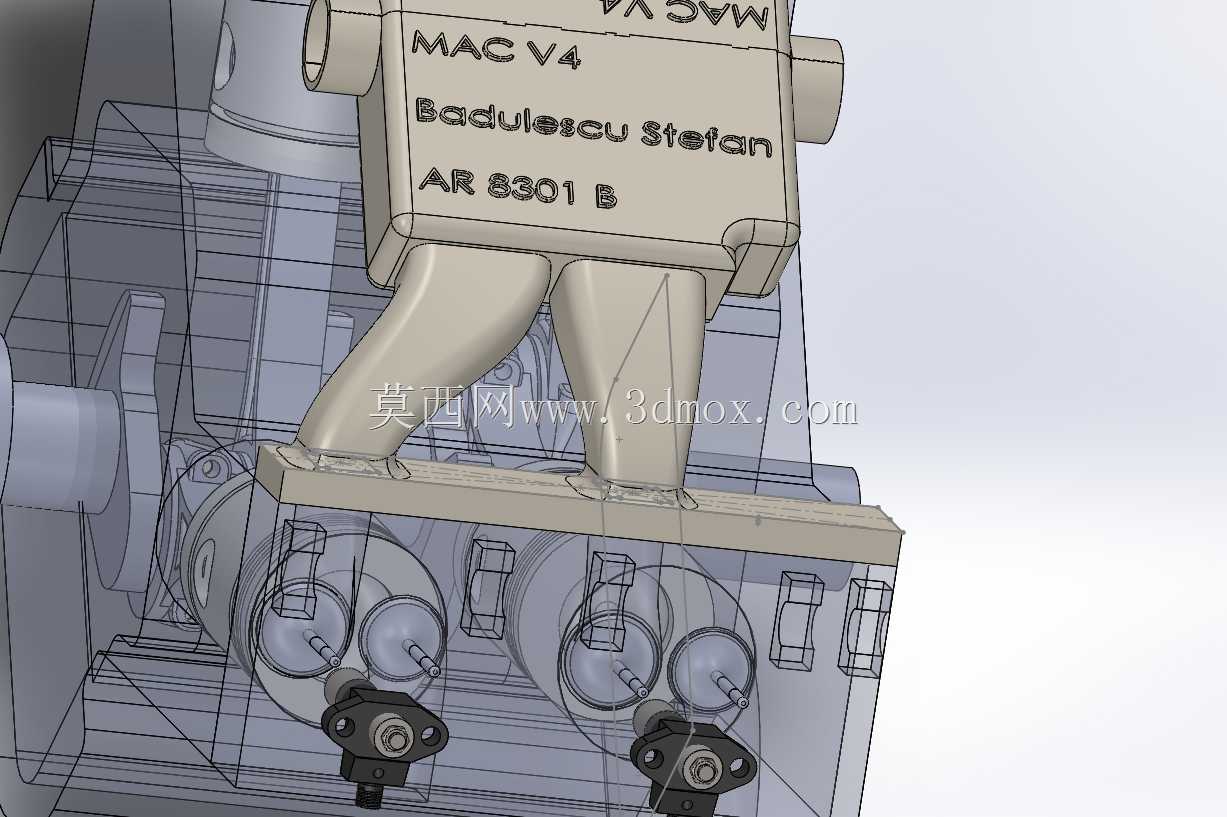

这款V型四缸动力装置的三维结构，可直接用于教学演示、原理验证以及小型动力设备的前期方案匹配，覆盖从通用小型机械、轻型代步设备到教学实训台架的多类应用场景，能帮助结构设计人员快速理清动力核心的布局逻辑，省去从零开始搭建基础结构的重复工作。从实际功能落地来看，该结构完整覆盖内燃机做功的全流程传递路径，两侧呈V型排布的缸体组件，能够在有限的整机布置空间内压缩轴向长度，相比直列同缸数机型，曲轴的支撑跨度更小，高转速工况下的轴系挠曲变形量更易控制，同时V型布局带来的整机重心降低优势，也能适配对安装高度有严格限制的搭载场景。设计过程中优先梳理了动力传递的核心链路，活塞与缸筒的配合间隙按照常规往复式动力的热膨胀余量预留，活塞销与连杆小头的衬套配合位、连杆大头与曲轴曲柄销的轴瓦安装位都预留了标准件选型的匹配空间，不需要额外调整主体结构就能适配不同规格的标准轴瓦、活塞环配件。进排气通路的布局顺着V型缸的夹角空间排布，尽可能缩短进气管路的长度，减少进气阻力的同时，也让缸盖部位的附件布置更紧凑，避免外围附件超出整机的安装边界。整机的安装固定位设计在曲轴箱的下沿两侧，预留的安装孔位可匹配常规的动力安装支架，安装边界的轮廓做了倒角处理，避免装配过程中与周边机架、管线发生干涉。曲轴的平衡块结构按照往复惯性力的抵消逻辑做了对应配重，能有效降低整机运行过程中的一阶振动，减少对配套设备机架的振动传递。缸体与曲轴箱的结合面、缸盖与缸体的密封面都预留了密封件的安装槽位，可适配常规的密封垫片选型，不需要额外修改结合面结构就能满足密封要求。外围的点火组件、紧固件的排布都避开了运动部件的运行轨迹，不存在结构干涉问题，拆解装配的路径也做了对应优化，后续维护过程中不需要拆除过多周边附件就能完成易损件的更换。
