V型皮带传动速度损失测试试验台结构

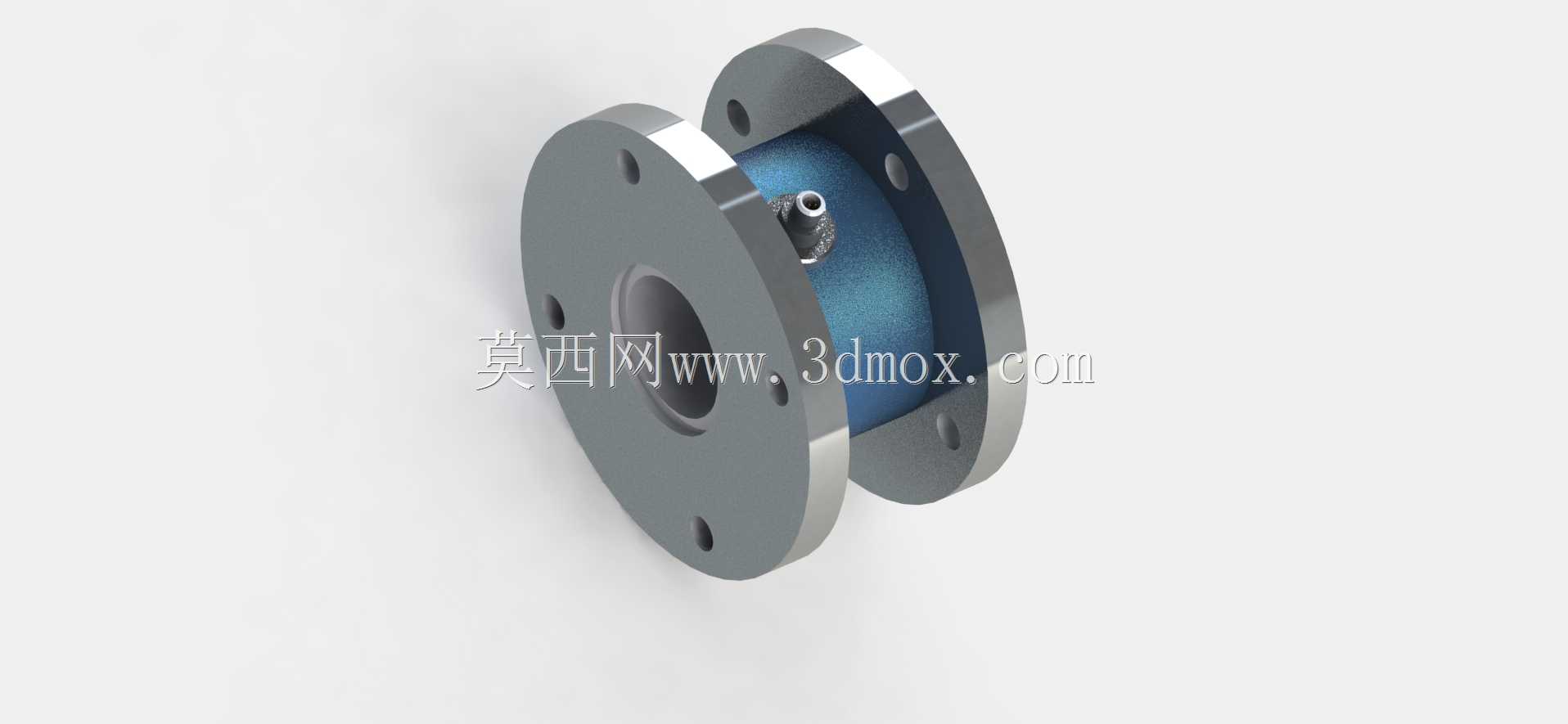

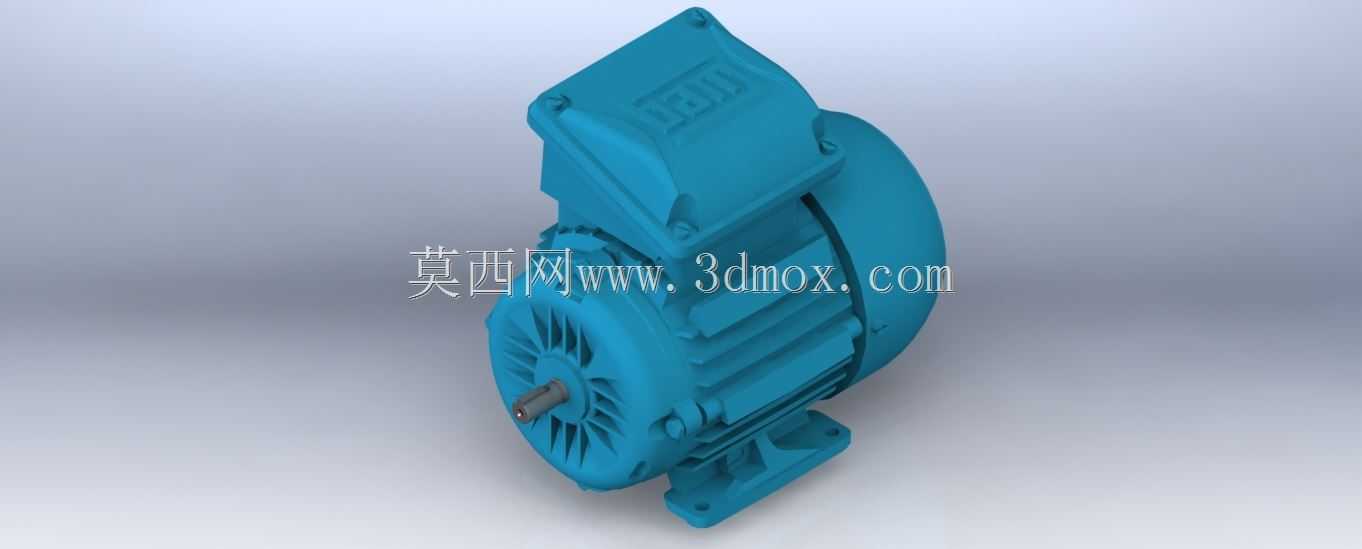

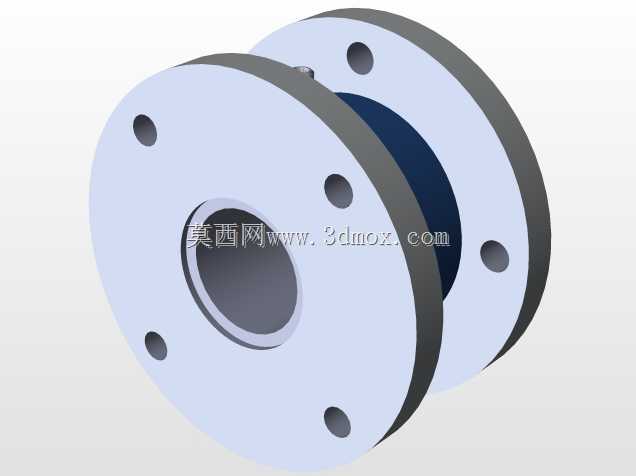

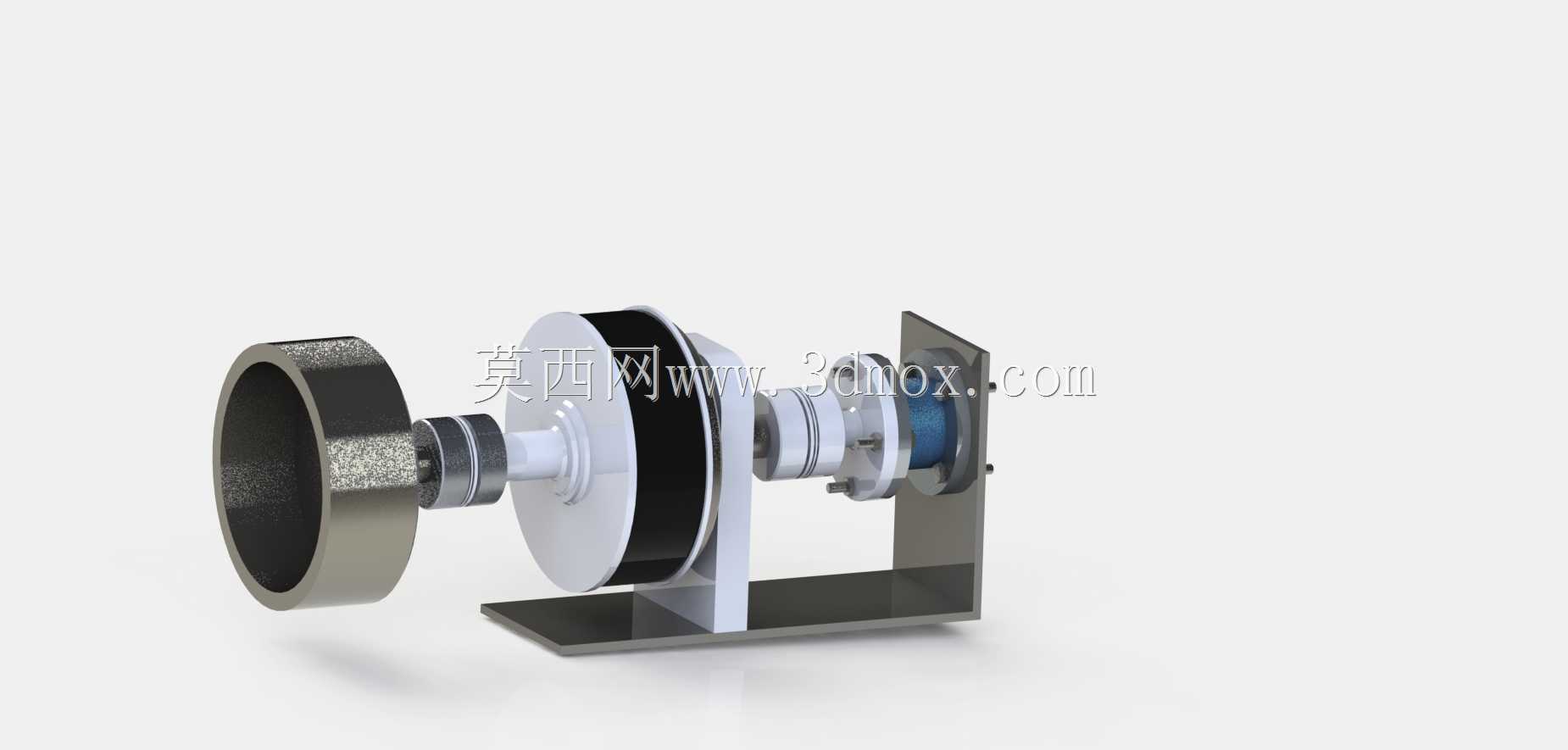

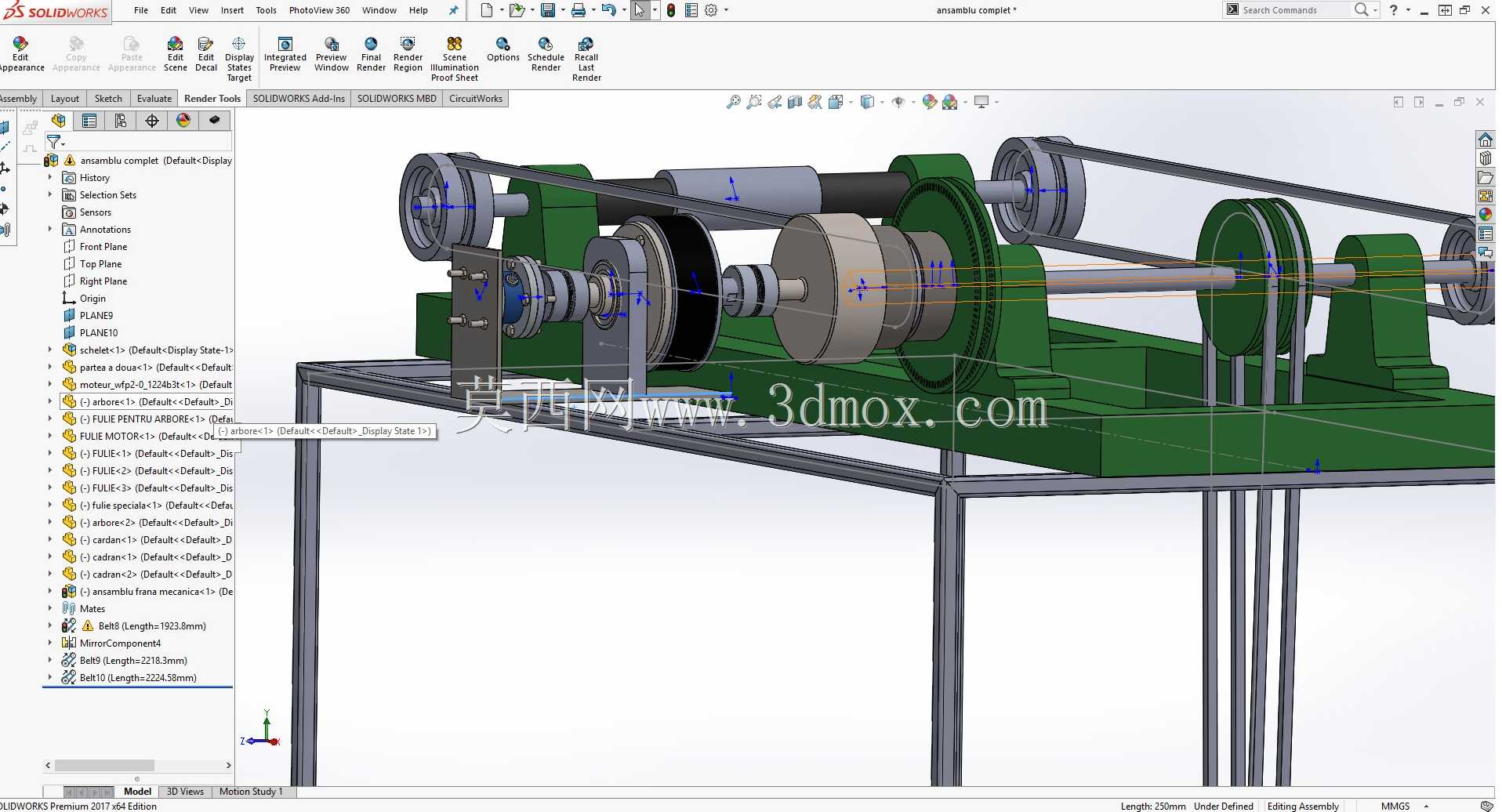

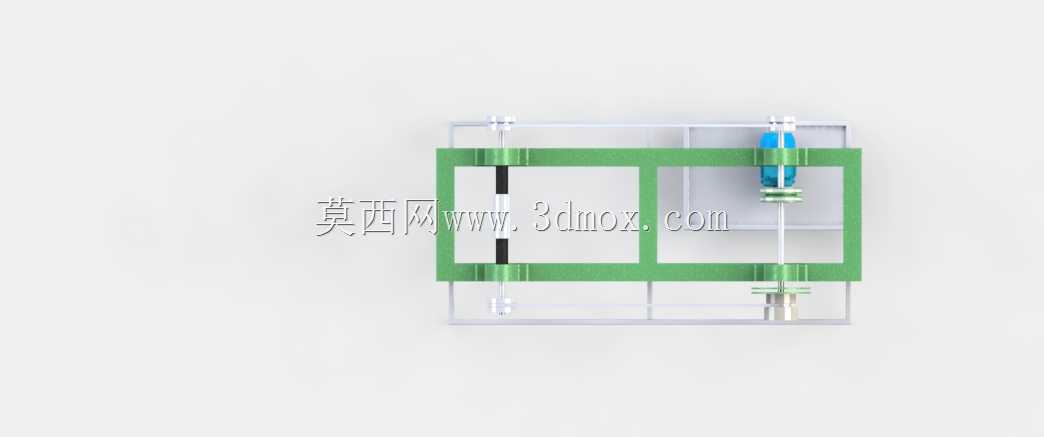

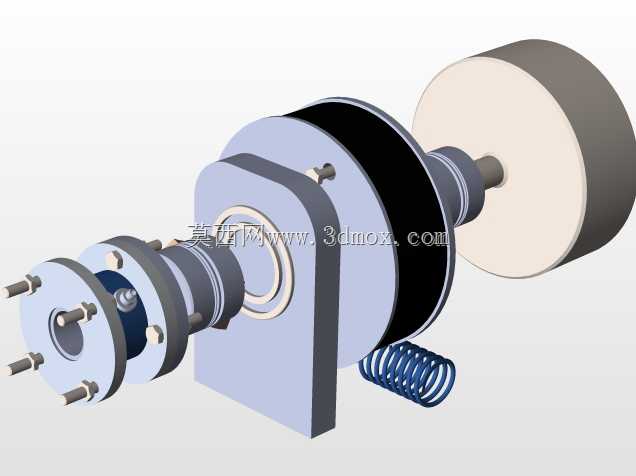

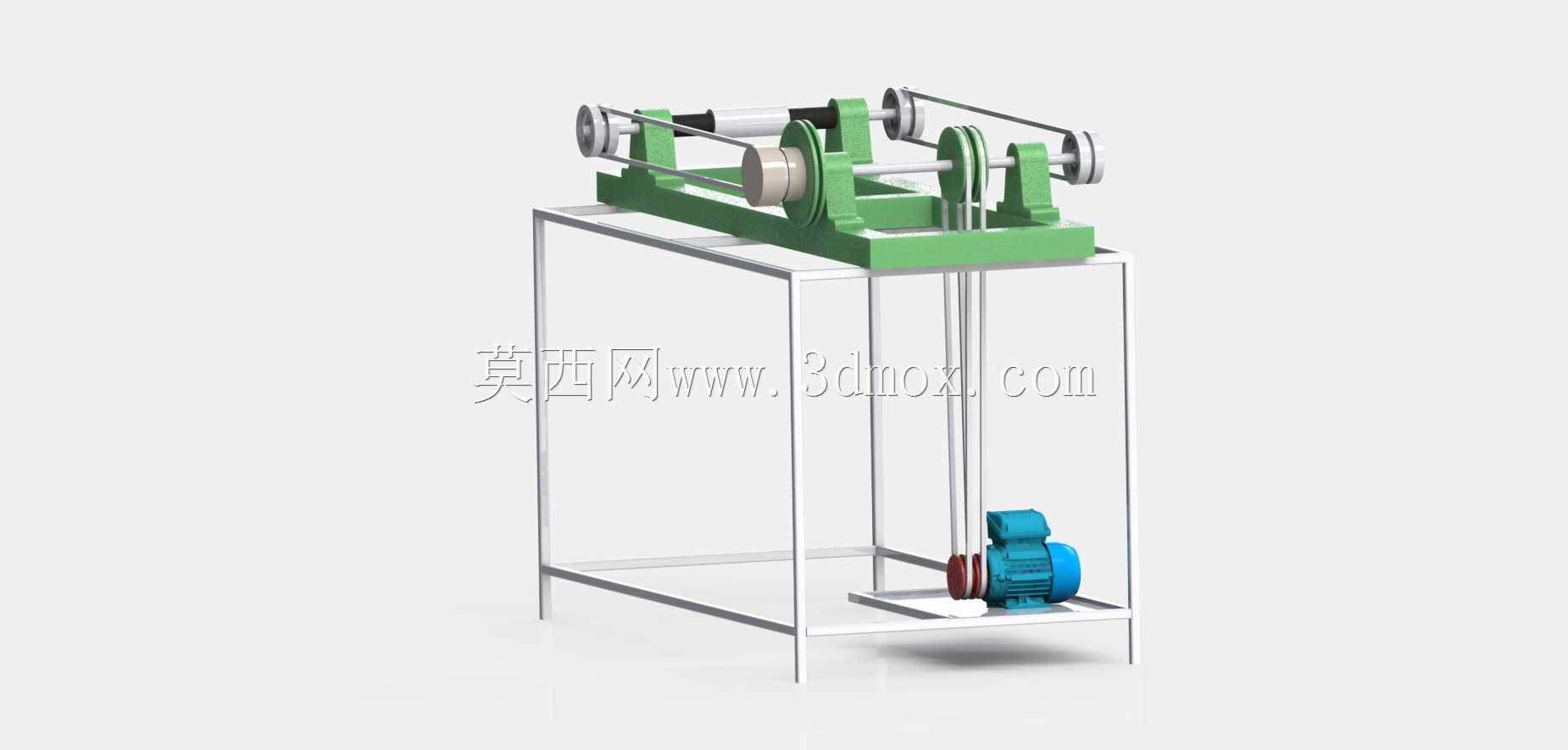

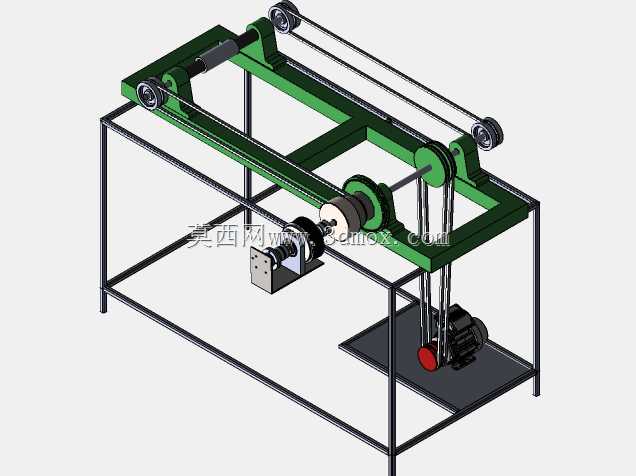

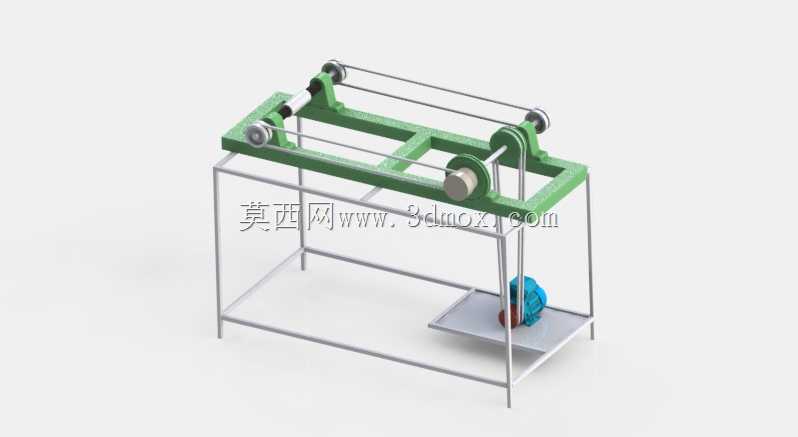

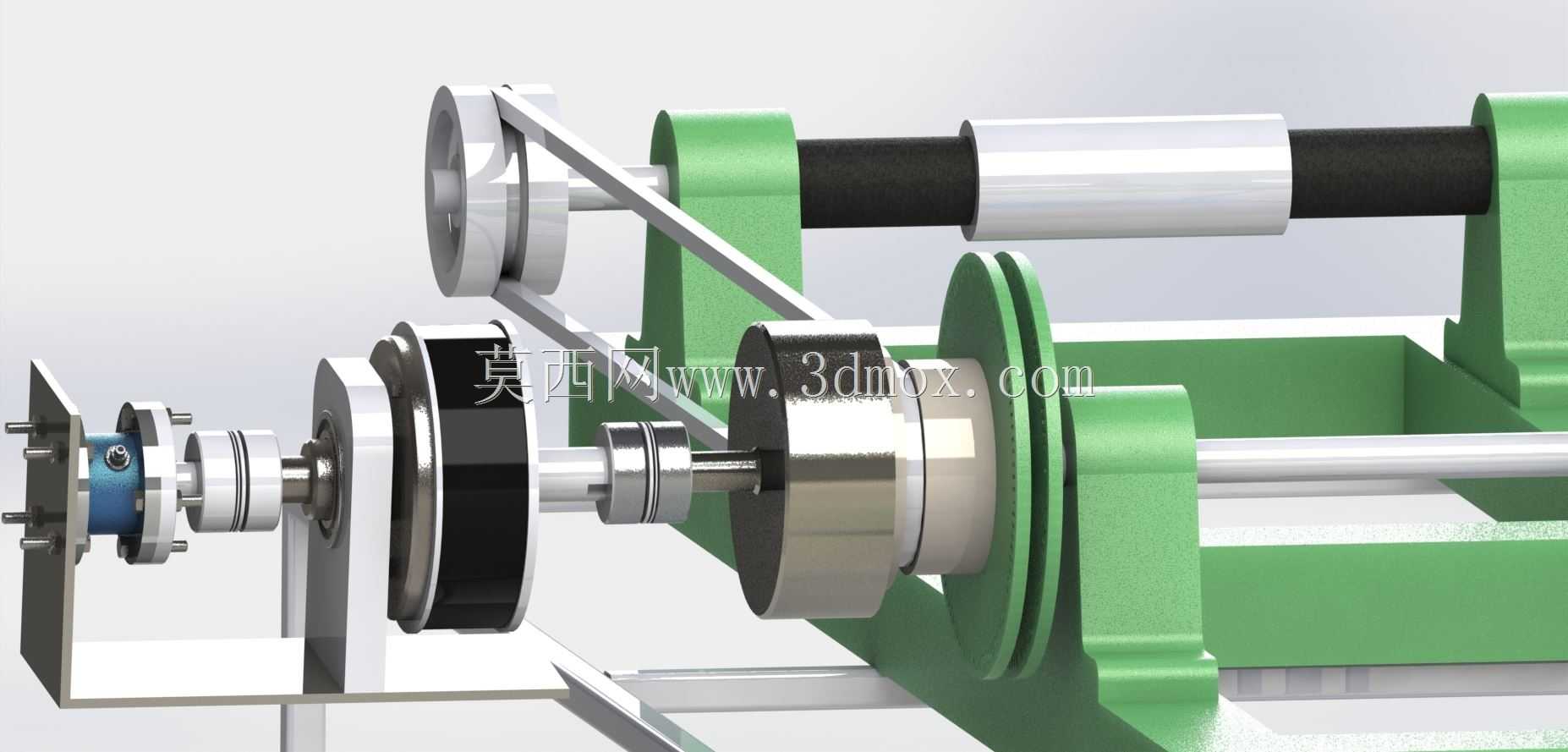

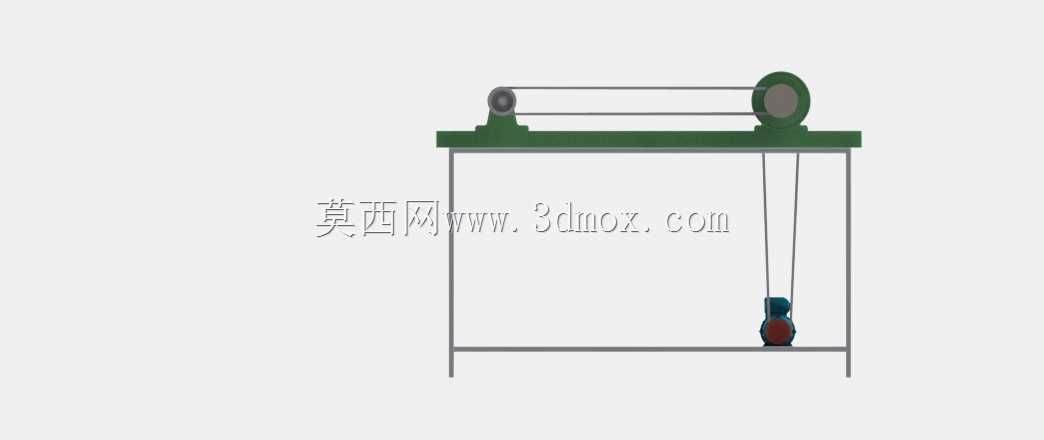

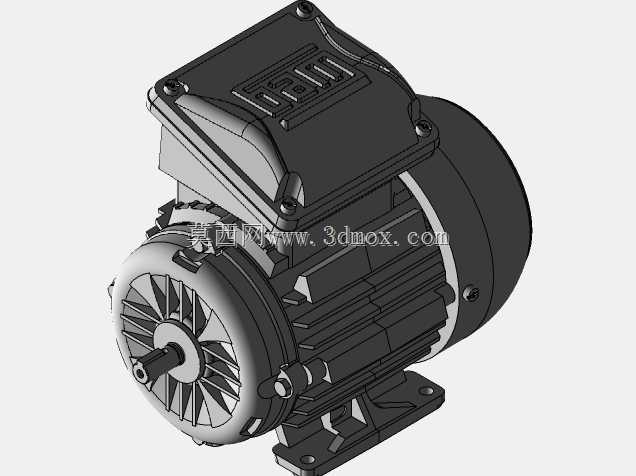

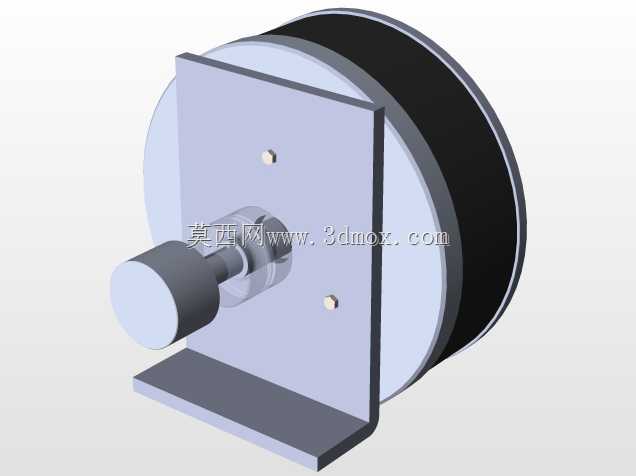

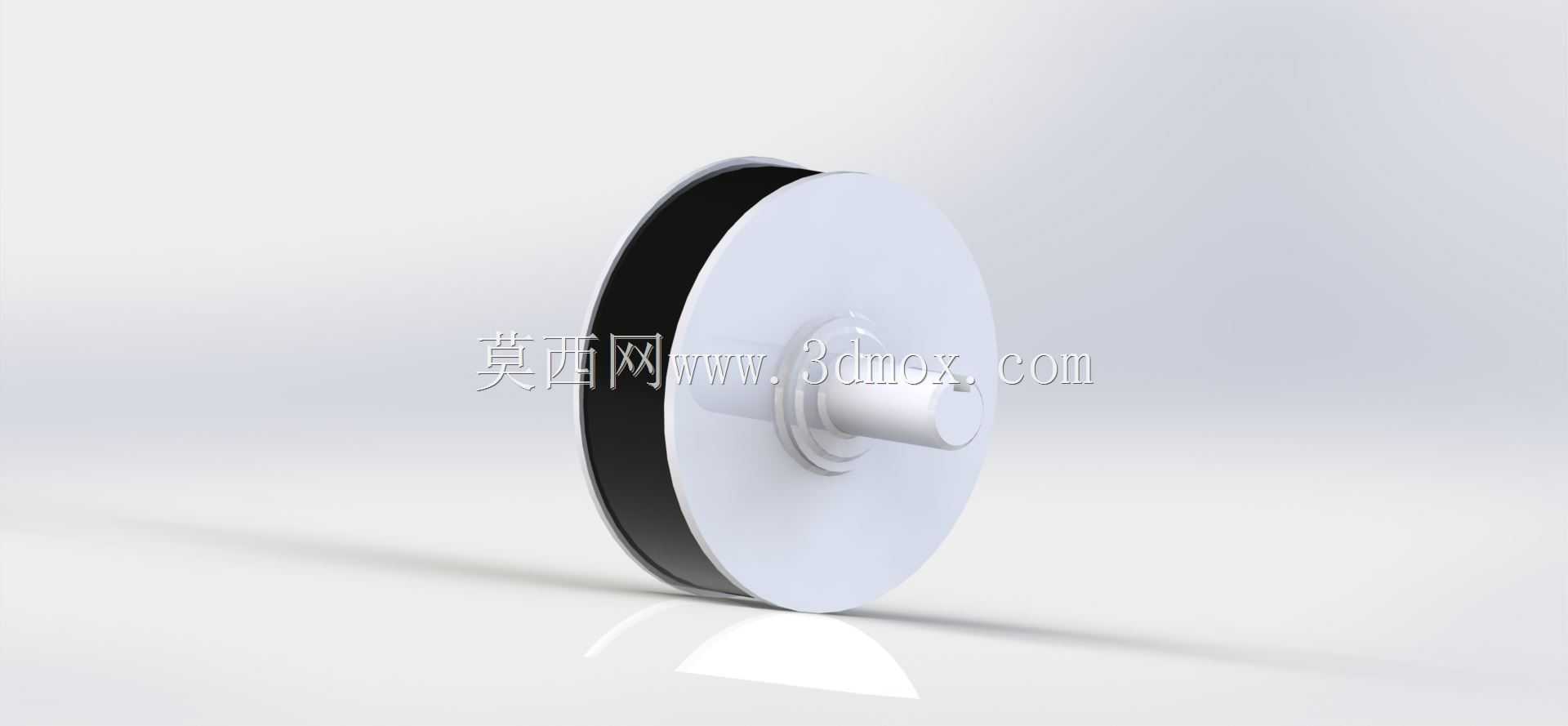

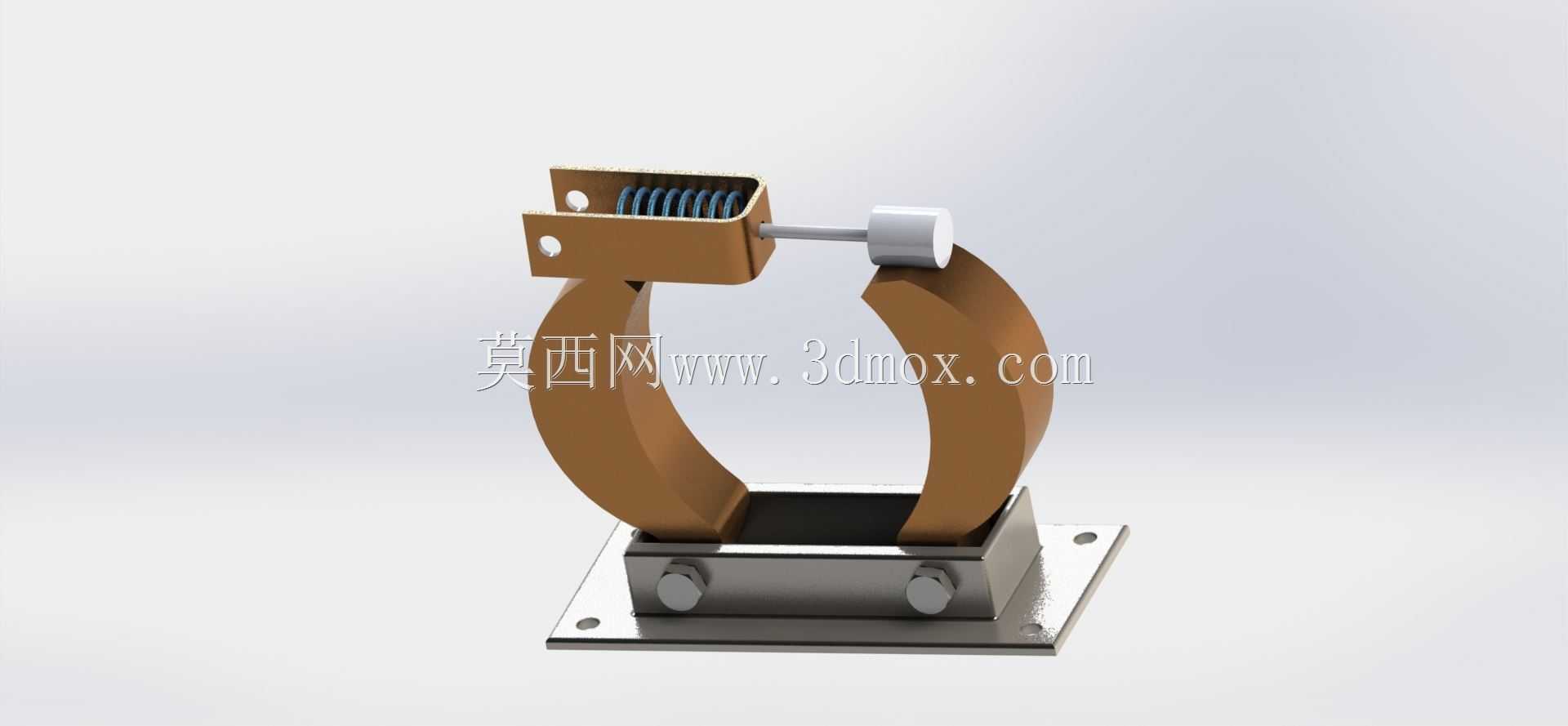

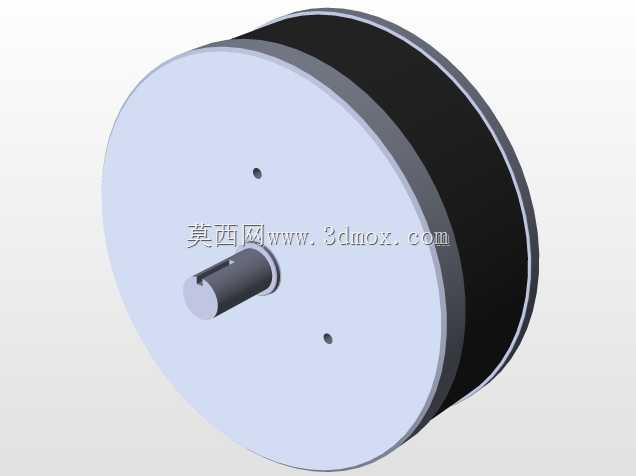

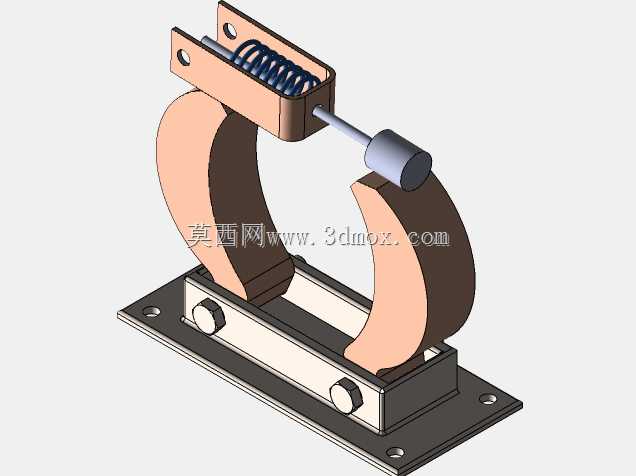

这套试验装置主要面向带传动性能测试场景，在机械传动实验室、传动部件研发验证环节中，承担V型皮带传动滑差率、速度损失的定量测试任务，为皮带选型、张紧力参数匹配、传动效率优化提供实测数据支撑。从结构布局来看，装置采用双平行轴卧式布置，两根传动轴通过带座轴承固定在绿色涂装的焊接台架上，主动轴端集成了加载与转速检测模块，可模拟不同负载工况下的传动输入状态，从动轴端配套高精度转速采集单元，能够实时捕捉输入、输出端的转速差值，直接换算得到不同工况下的皮带速度损失数值。设计阶段优先考虑了测试变量的可调性，带轮安装位预留了轴向调节空间，可适配不同基准宽度的V型带轮安装，同时台架上设置了可滑移的张紧调节座，能够快速调整两轴中心距，匹配不同公称长度的V型皮带测试需求，也可实现张紧力的梯度调整，覆盖从松边过度松弛到额定张紧力的全区间测试场景。安装边界方面，台架底部采用整板式焊接基座，底面加工有统一规格的安装地脚孔，可直接固定在实验室T型槽试验平台上，整体横向安装尺寸适配常规试验台的预留空间，传动轴中心高与多数实验室现有转速扭矩传感器的安装高度匹配，不需要额外加工转接垫块即可完成测试系统的搭建。结构细节上，主动轴端设置了快拆式联轴器，可快速对接不同功率的驱动电机，不需要拆解台架主体结构即可完成动力源的更换；带轮与轴的配合采用键连接加锁紧螺母的固定方式，既保证大扭矩传递下的周向固定可靠性，也方便测试过程中快速更换不同槽型、不同基准直径的带轮，拓展测试覆盖的皮带型号范围。两侧的轴承座采用剖分式结构，日常维护时不需要完全拆解轴系组件即可完成轴承的检查与润滑，降低长期测试过程中的维护工作量。台架的焊接构件全部经过去应力退火处理，避免长期负载测试过程中台架变形导致两轴平行度超差，影响测试数据的准确性；传动轴的加工严格控制同轴度与圆柱度公差，保证带轮安装后径向跳动量控制在测试允许范围内，排除轴系自身跳动带来的转速测量误差。在实际测试应用中，这套装置可完成不同型号V带在不同负载、不同张紧力、不同转速工况下的速度损失测试，记录滑差率随工况参数变化的规律，为工业现场带传动系统的参数选型提供实测依据，避免因选型不当导致的皮带过度打滑、磨损过快、传动效率不足等问题，也可为皮带传动的教学实验提供直观的实操载体，让从业者直观理解带传动弹性滑动、打滑现象与速度损失之间的关联。
