工业废水处理填海盆地水过滤框装置

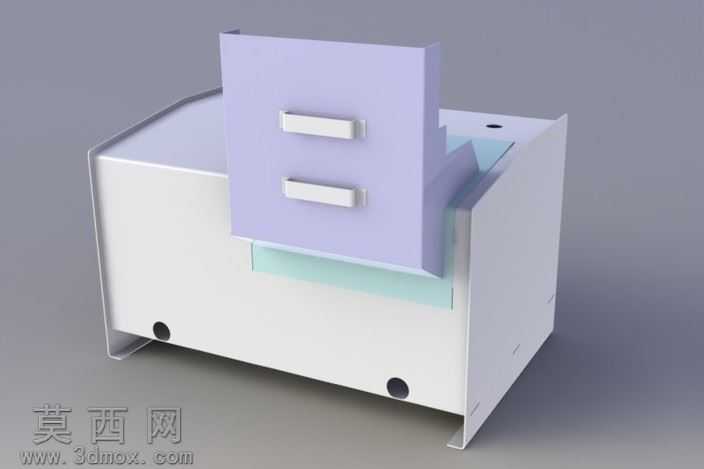

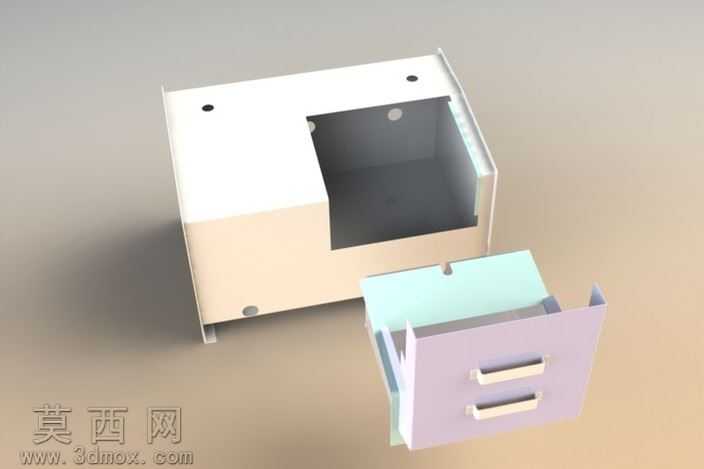

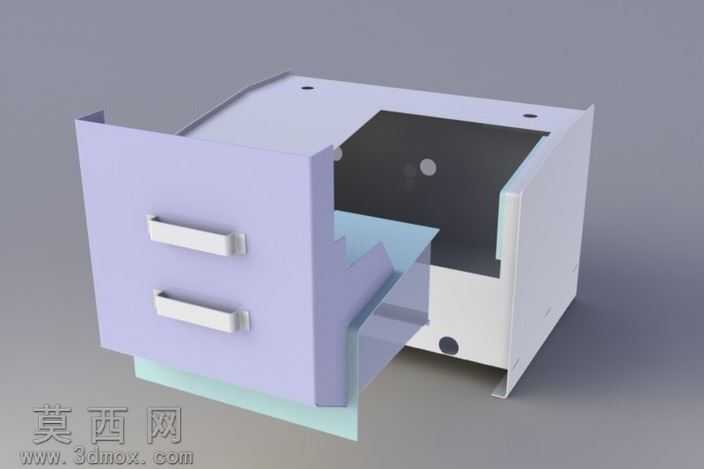

本作品为适配工业清洗水循环场景的填海盆地水过滤框装置，采用SolidWorks完成全参数化三维建模，建模过程中优先采用钣金特征、拉伸凸台、抽壳、装配配合等指令完成整体结构搭建，所有零部件均保留完整建模历史，可直接编辑参数调整尺寸适配不同流量的水处理需求。渲染阶段采用Keyshot完成材质与场景搭建，外框钣金件赋予哑光浅紫喷塑金属材质，模拟工业设备常用的冷轧钢板喷塑表面质感，内部过滤腔体采用哑光白烤漆材质，抽拉滑轨与把手采用磨砂ABS工程塑料材质，底部支撑脚赋予镀锌金属材质，场景采用柔和的工业棚拍光效，添加软阴影与环境光遮蔽，清晰呈现装置的分层结构与装配关系，渲染图可直接用于产品说明与方案展示。结构设计上，装置采用抽屉式分层布局，外侧设置两个带嵌入式把手的抽拉滤框，滤框与腔体之间设计有滑动导向结构，可顺畅抽拉完成滤渣清理，滤框抽出时自带限位结构避免完全脱落；内部腔体设置倾斜导水板，可将过滤后的水体导向后侧的回流管路，后侧集成三个高压冲洗单元，可在滤框堵塞时启动高压反冲洗，将截留的杂质冲至集渣区域，无需频繁拆解设备即可完成日常维护；底部设置四个带安装孔的支撑脚，可直接固定在盆地的混凝土基座上，腔体侧面预留管路对接法兰，可直接与工厂的供水、回水管路快速对接。设计思路围绕工厂每日20000加仑新鲜水、清洗水、回收水的循环处理需求展开，核心目标是通过过滤框的物理截留去除水体中的壳体壳屑、加工残渣等杂质，避免杂质进入后续清洗装置造成喷嘴堵塞、工件刮伤等问题，抽屉式结构大幅降低滤渣清理的操作难度，后侧集成的高压冲洗单元可减少人工拆解清洗的频次，整体结构紧凑，可直接嵌入现有填海盆地的水循环管路，无需对现有场地进行大规模改造，兼顾过滤效率与运维便捷性，适配工业场景长期连续运行的使用需求。
