科吉内特菱形带孔连接支座参数化结构

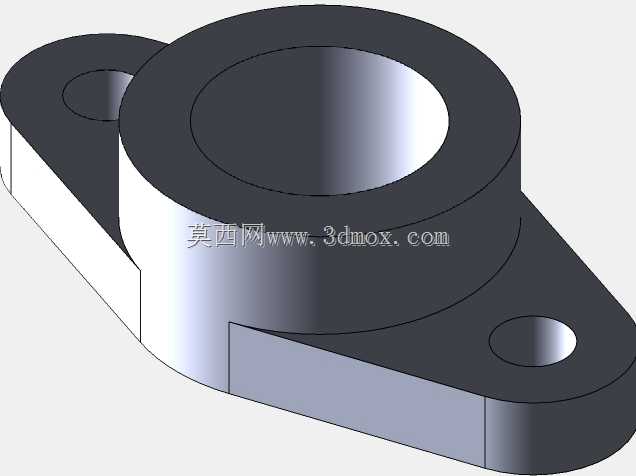

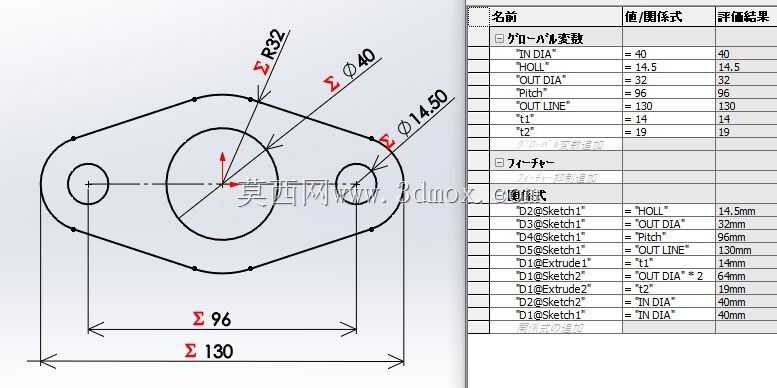

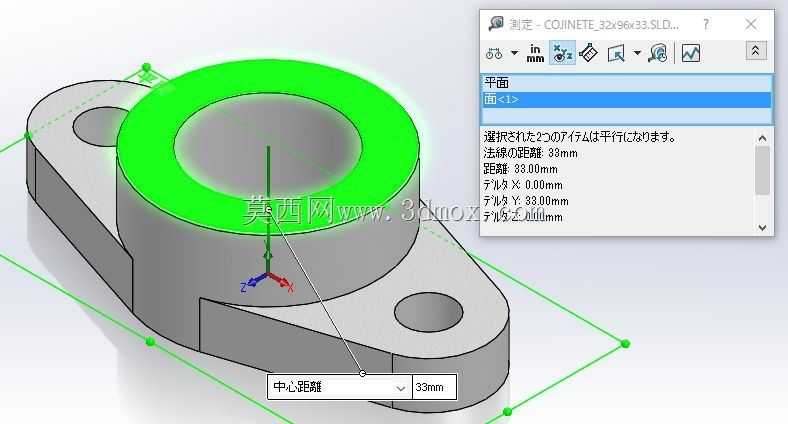

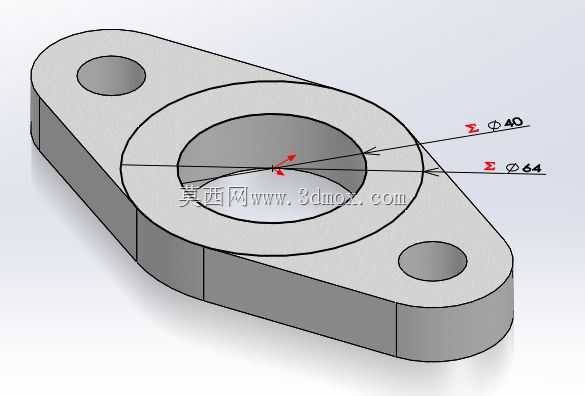

这类带双安装孔的菱形支承件，在轻工输送线、小型工装夹具、非标自动化设备的机架连接环节应用极广，日常做设备改型时经常会碰到需要快速调整安装孔距、中心轴孔尺寸的需求，参数化建模的思路刚好能适配这类频繁改尺寸的场景，不用每次改图都重新绘制草图轮廓。从实际安装场景来看，该零件的安装边界由总长130、安装孔中心距96的尺寸决定，两个侧边的安装孔直径为14.5，适配M12规格的螺栓穿过做沉头或平垫固定，中心大孔直径40，用来穿装传动轴或者定位衬套，外轮廓R32的圆弧过渡能避免尖角应力集中，在设备运行产生小幅振动的工况下，不会因为轮廓尖角出现应力开裂的问题。做结构设计的时候，首先要锁定两个安装孔的中心连线作为基准轴，中心大孔的圆心落在这条基准轴的中点位置，外轮廓的四段圆弧分别和两个安装孔的外圆、中心大孔的外圆做相切约束，这样调整安装孔距或者中心孔直径的时候，外轮廓能自动跟随参数变化更新，不会出现草图过定义或者轮廓错位的问题。零件的厚度方向尺寸19，是根据实际承载的剪切力计算选定的，日常工况下承受径向载荷的时候，19mm的厚度搭配40号钢材质，完全能满足小型传动机构的支承强度需求，不会出现安装面压溃或者孔位变形的问题。实际选型的时候要注意，两个安装孔的中心距必须和配套安装板的孔位完全匹配，中心孔的公差要根据穿装的轴径做配合调整，如果是用作滑动衬套的支座，中心孔还要预留衬套的压装余量，外轮廓的R32圆弧要注意和周边相邻零件的间隙，避免安装时出现轮廓干涉。这类参数化模型的优势就在于，调整全局变量里的孔距、孔径、轮廓半径参数时，整个零件的特征能自动重生成，不用逐个修改草图尺寸，做系列化零件设计的时候能大幅节省建模时间，尤其是同系列不同承载规格的支座，只需要修改对应参数就能快速生成新的零件模型，不用重复做草图绘制、特征拉伸的重复工作。建模过程中要注意特征的父子关系，把全局变量作为草图尺寸的唯一驱动源，避免出现硬编码的固定尺寸，否则后续改参数的时候容易出现特征报错，拉伸特征的终止条件要采用给定深度的方式，和厚度参数做关联，保证修改厚度的时候实体特征能同步更新。
