50x50规格方管焊接框架结构设计

这类方管焊接框架在工业现场的应用场景十分广泛，小到单机设备的底部承托机架、生产线旁的物料暂存台架，大到小型设备的外围防护支撑骨架、工装夹具的承载基体，都能见到这类结构的身影。不同于铝型材拼装框架依赖角件与螺栓连接的形式，方管焊接成型的框架整体刚性更强，抗扭抗形变表现更突出，在承受持续振动载荷、大重量静载的工况下，不会出现连接位松动移位的问题，适合对结构稳定性要求较高的使用场景。

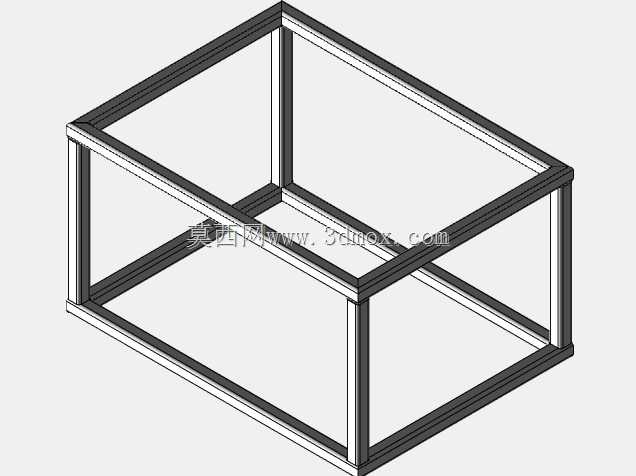

从结构功能来看，这款框架采用等规格方管作为统一构建材料，上下两层矩形框通过四根竖向方管连接，中间增设一道横向方管作为加强筋，既可以提升框架中部的抗弯折能力，也能为后续安装层板、固定设备部件提供额外的安装点位。框架的所有连接节点均采用满焊处理，焊后可根据使用需求做打磨、喷塑或镀锌防锈处理，适配车间潮湿、多粉尘的复杂作业环境。

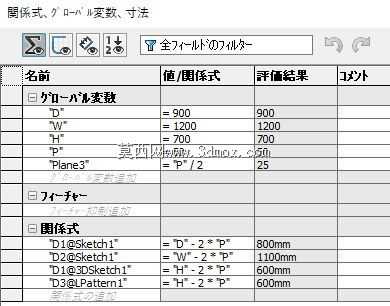

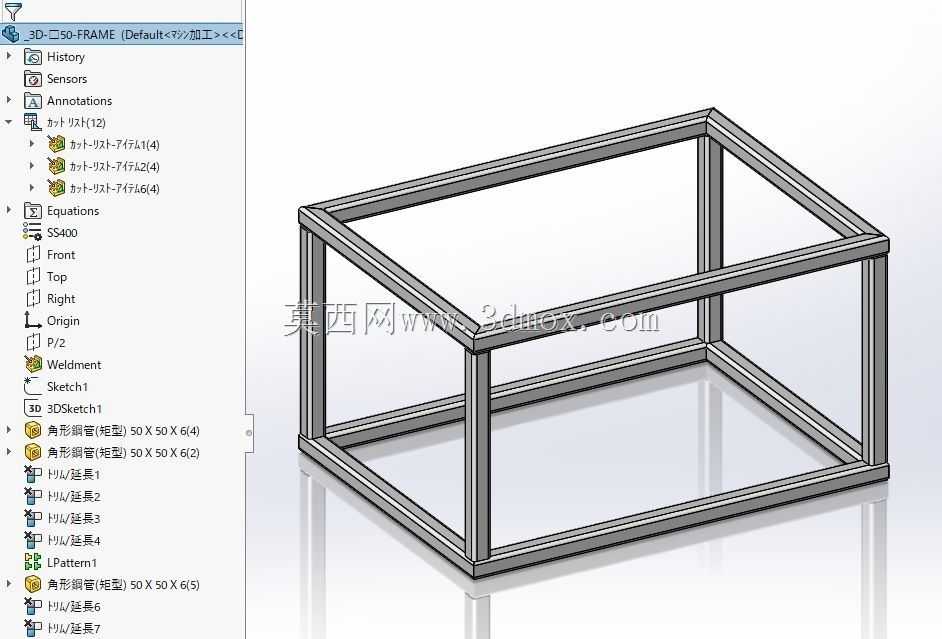

设计这类框架时，首先要明确使用场景的载荷上限，以此倒推方管的壁厚选型，本次采用的6mm壁厚方管，可满足单平米承载五百公斤以上的使用需求，足够覆盖多数中小型设备机架、物料台的承重要求。尺寸边界上，框架的外部长宽高尺寸可根据实际安装空间调整，建模时采用焊件模块的轮廓定位方式，先绘制整体的3D线框作为骨架，再逐根赋予方管截面轮廓，自动处理相邻管段的切口衔接，避免现场安装时出现管段干涉、接缝过大的问题。

需要注意的是，这类焊接框架在建模阶段就要提前预留焊接收缩余量，尤其是长尺寸方向的管段，要根据焊接工艺要求预留0.5-1mm的收缩补偿量，避免焊后整体尺寸偏差超出安装公差。框架的底部可根据需求选配脚轮、可调支撑脚，对应移动周转或固定放置的不同使用需求，顶面与侧面的安装孔位可在建模阶段同步定位，减少后续二次加工的工作量。对于需要安装钣金护板、电气元件的场景，可在框架对应位置提前焊接螺母板，省去后期现场攻丝的工序，提升整体装配效率。
