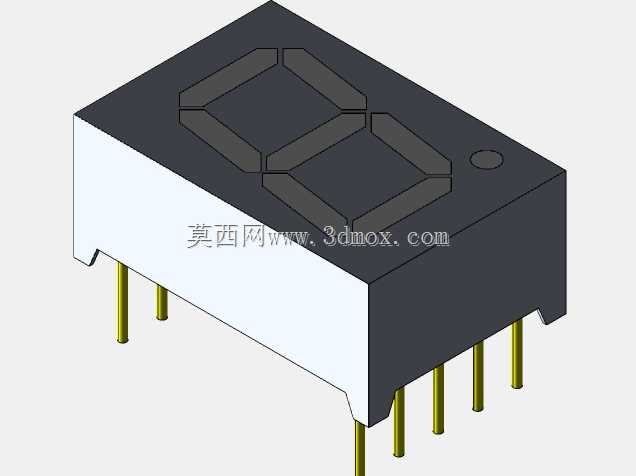

一位共阳红色数码管显示器件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:318571
  • 一位共阳红色数码管显示器件结构设计
  • 一位共阳红色数码管显示器件结构设计

这款一位八段数码管的结构设计,完全贴合工业控制、消费电子类设备的面板显示需求,日常接触到的小型温控器、计数器、简易参数显示面板上,这类器件是最基础的显示单元,用来输出0-9的数字以及少量自定义段码符号,相比点阵显示模块,它的驱动逻辑简单,亮度一致性好,在不需要复杂字符输出的场景下,成本和可靠性优势非常明显。设计阶段首先要匹配PCB直插焊接的安装边界,引脚间距严格遵循行业通用的2.54mm标准网格,十个引脚分别对应七个显示段、小数点以及两个公共端,引脚长度预留了波峰焊所需的吃锡余量,插入标准厚度的PCB后,露出焊盘的长度刚好满足焊点成型要求,不会出现引脚过短虚焊、过长剪脚残留应力的问题。外壳部分采用黑色遮光工程塑料注塑成型,段码位置的透光罩做了匀光处理,内部芯片发出的红光经过漫反射后,不会出现局部亮斑,从正面120度视角范围内都能清晰识别显示内容,外壳的四个边角做了微小的定位凸台,在面板开孔安装时,可以直接卡入开孔的定位槽,不需要额外点胶或者螺丝固定,就能保证器件和面板贴合平整,不会出现歪斜、松动的情况。设计时特意考虑了生产组装的便利性,内部的LED芯片绑定完成后,外壳和底座采用卡扣式配合,不需要额外涂胶密封,既提升了组装效率,也避免了胶水溢到透光区域影响显示效果。器件的整体高度控制在10mm以内,安装后不会在设备内部占用过多纵深空间,对于内部空间紧凑的小型手持设备、嵌入式控制模块来说,这个尺寸边界可以很好适配结构堆叠需求,不会和周边的电容、接插件等元件产生干涉。段码的笔画宽度做了统一优化,既不会因为笔画过窄导致远距离识别困难,也不会因为笔画过宽造成相邻段码亮灯时出现串光模糊的问题,公共端的引脚做了加宽处理,过流能力比段引脚更大,匹配共阳驱动的电流需求,长时间点亮也不会出现引脚过热的情况。
