立式法兰输出双轴座齿轮减速传动组件

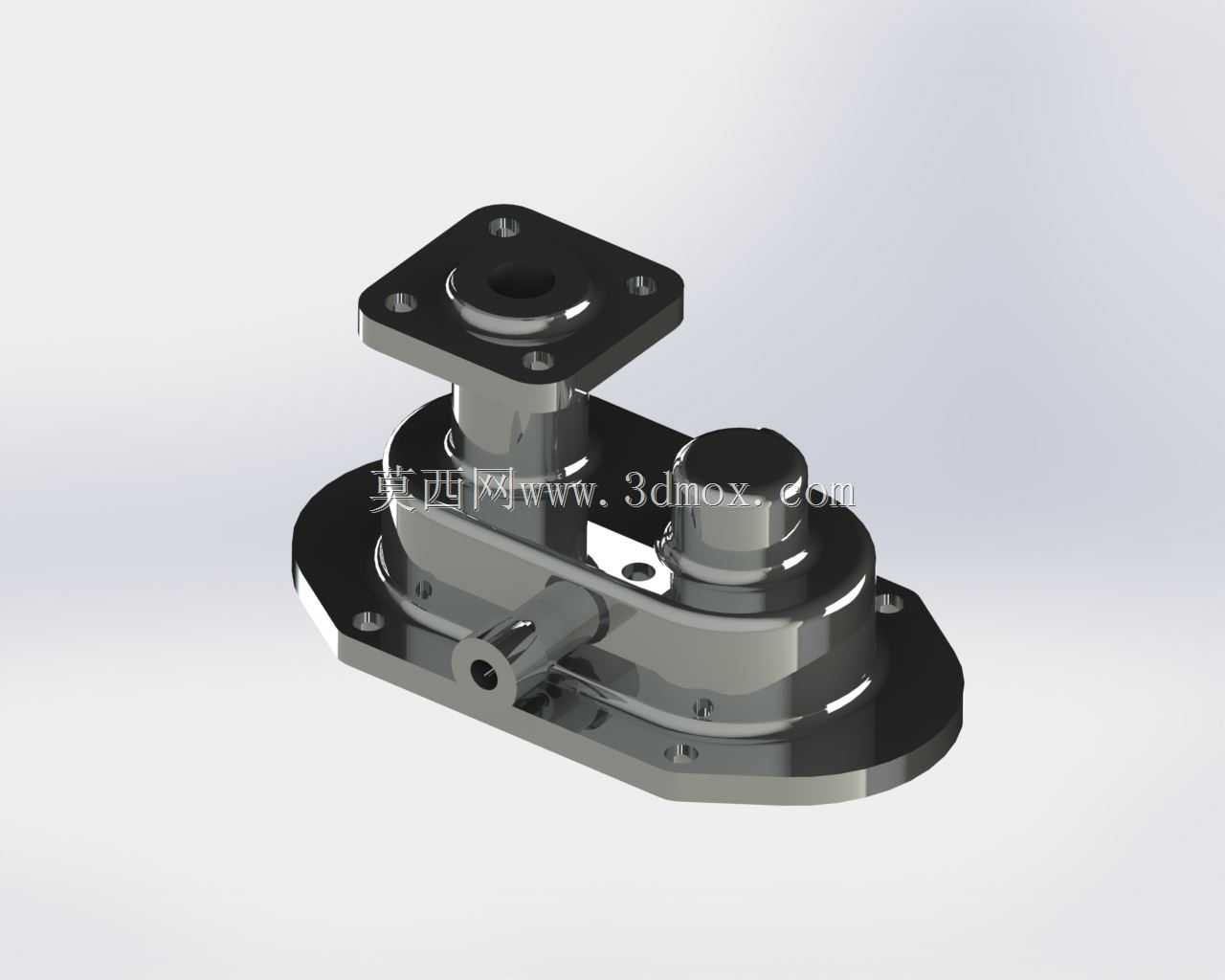

这款传动组件的设计初衷，是为小功率动力传输场景提供紧凑布局的减速方案，常见于轻工输送线、小型自动化专机的动力端，用来匹配高转速低扭矩的动力源输出，把转速降到作业端需要的区间同时放大输出扭矩，适配低转速大负载的驱动需求。从结构布局来看，组件采用下置式椭圆安装底座，底座上预留了多组沉头安装孔，安装时可以直接通过螺栓固定在设备的安装基面，沉孔设计能让螺栓头完全没入基面以下，不会突出底座表面干涉周边部件排布，底座的轮廓做了圆角过渡处理，避免锐边在装配调试过程中划伤操作人员，也能减少应力集中带来的底座形变风险。上部的输出端采用方形法兰结构，法兰面同样布置了四个对称的安装孔，用来对接被驱动的作业部件，法兰中心的通孔是输出轴的穿出位置，孔位的公差配合按照过渡配合设计，既能保证输出轴的转动同轴度，也能方便后期维护时的部件拆解更换。箱体侧面预留了输入轴的安装位，输入轴从侧方伸入箱体内部，和内部的齿轮传动组啮合，这种侧输入上输出的布局，能极大压缩动力单元的竖向安装空间，适合安装基面上方空间局促、但侧面有足够排布空间的设备场景。设计过程中优先考虑了箱体的密封性能，上下箱体的结合面做了精加工平面处理，装配时配合密封垫片就能有效防止内部润滑脂渗漏，同时避免外部粉尘、切削液进入箱体内部磨损齿轮啮合面。箱体上的轴承安装位按照基孔制公差设计，能适配标准深沟球轴承的压装需求，保证输入输出轴的转动顺畅度，减少长期运转下的轴系窜动。组件的安装边界经过反复校核，底座的安装孔距、上部法兰的对接尺寸都和常规小型减速组件的安装尺寸兼容，不需要对原有设备的安装基面做额外改造就能直接替换安装，降低设备改造的加工成本。内部齿轮组采用平行轴排布，传动比设定覆盖小功率场景常用的减速区间，齿轮啮合侧隙按照常规传动精度要求调整，既能保证传动过程的平稳性，减少运转噪音，也不会因为侧隙过小导致齿轮运转卡滞、温升过高。箱体外部的加强筋布置在受力集中的轴承座位置，能在不增加整体壁厚的前提下提升箱体的结构刚性，避免满负载运转时箱体出现形变导致齿轮啮合错位，延长组件的整体使用寿命。
