带方形安装座金属波纹管密封连接件

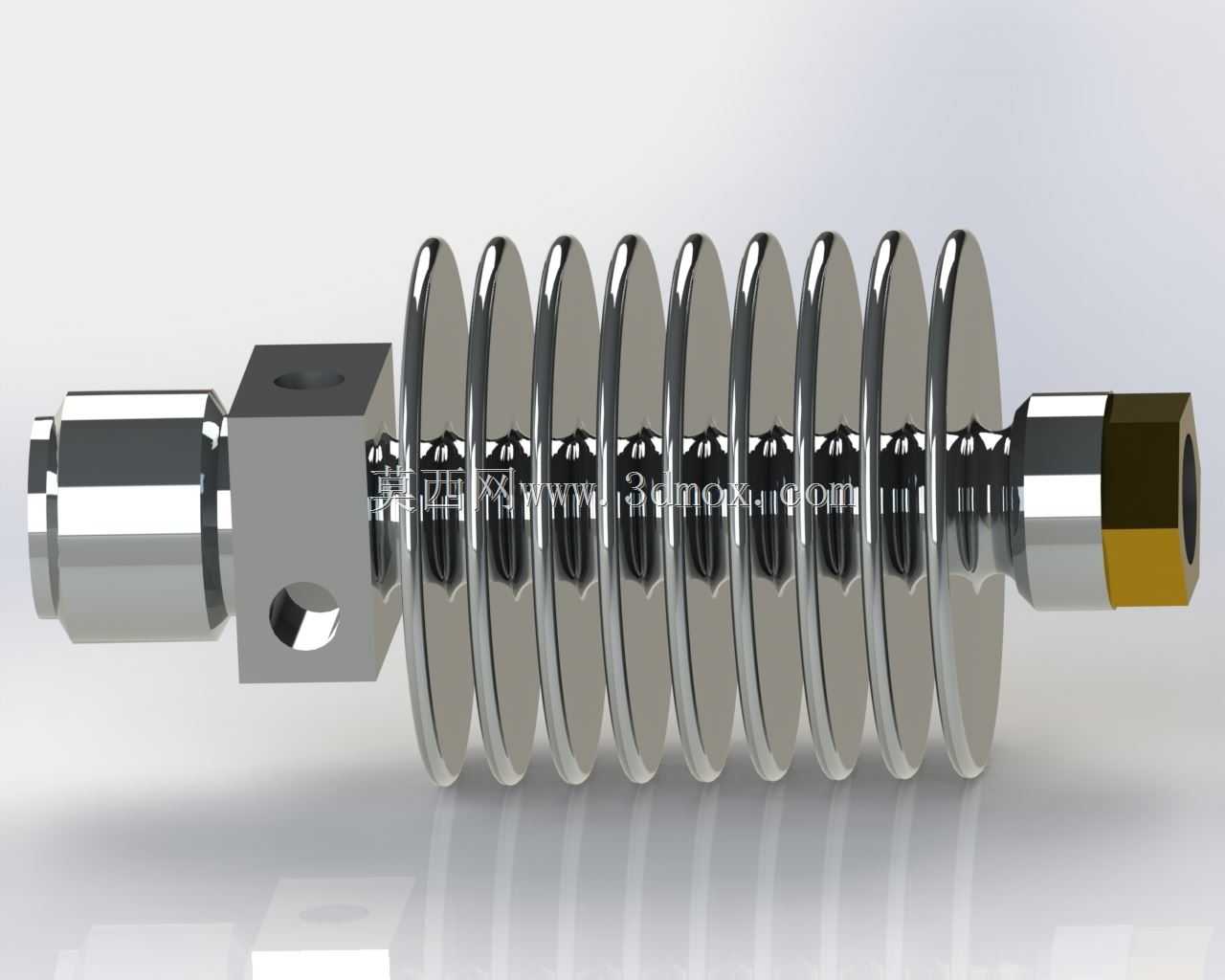

本次呈现的带方形安装座金属波纹管连接件，核心应用场景覆盖真空管路系统、小行程位移补偿管路、低压流体输送密封节点，常见于半导体真空设备、实验室分析仪器、小型液压控制回路的管路对接位置，可在允许的轴向、角向偏移范围内维持可靠密封性能，避免管路硬连接因装配偏差、设备运行微振动出现的应力集中与泄漏问题。产品主体采用多层薄壁不锈钢波纹管叠合结构，波峰与波谷采用等距圆弧过渡设计，单波补偿量经过参数校核，在额定行程范围内反复伸缩不会出现塑性形变，波纹管两端分别对接硬质金属连接端头，其中一端集成方形安装座，安装座上预留两个垂直方向的安装孔，一个为轴向贯通光孔用于管路对接定位，另一个为径向螺纹孔用于外接传感器或者锁紧定位销，可直接通过螺栓将整个组件固定在设备安装面板上，无需额外设计转接支架。设计阶段优先考虑安装边界的适配性，方形安装座的边长尺寸匹配常规面板安装的开孔间距，两端连接端头的外径统一为标准管路接头尺寸，可直接对接同规格快插接头或者卡套接头，不需要二次加工适配。波纹管部分的外径控制在安装座对角线尺寸范围内，安装时不会与周边的线槽、邻近管路产生干涉，整体轴向总长度预留了15%的压缩余量，可适配装配时的轴向尺寸偏差，也能吸收设备运行时产生的轴向微幅窜动。密封性能上，波纹管与两端端头采用焊接连接，焊缝位置经过平滑处理，不存在应力集中点，可承受常规工况下的正压与负压载荷，不会出现焊缝开裂泄漏的问题。实际选型使用时，需要注意该组件的弯曲角度不能超过单波允许的最大偏转角，避免波纹管出现永久变形，安装时先将方形安装座与设备面板固定，再对接两端管路，不要在波纹管承受扭转力的状态下紧固接头，防止波纹管受扭损坏。该结构相比传统橡胶密封连接件，耐温范围更宽，抗老化性能更强，在有腐蚀性介质、高低温交变的工况下使用寿命更长，也不会出现橡胶材质的析出物污染管路介质的问题，适合对洁净度有一定要求的流体管路场景。
