离心式鼓风机电机结构三维设计

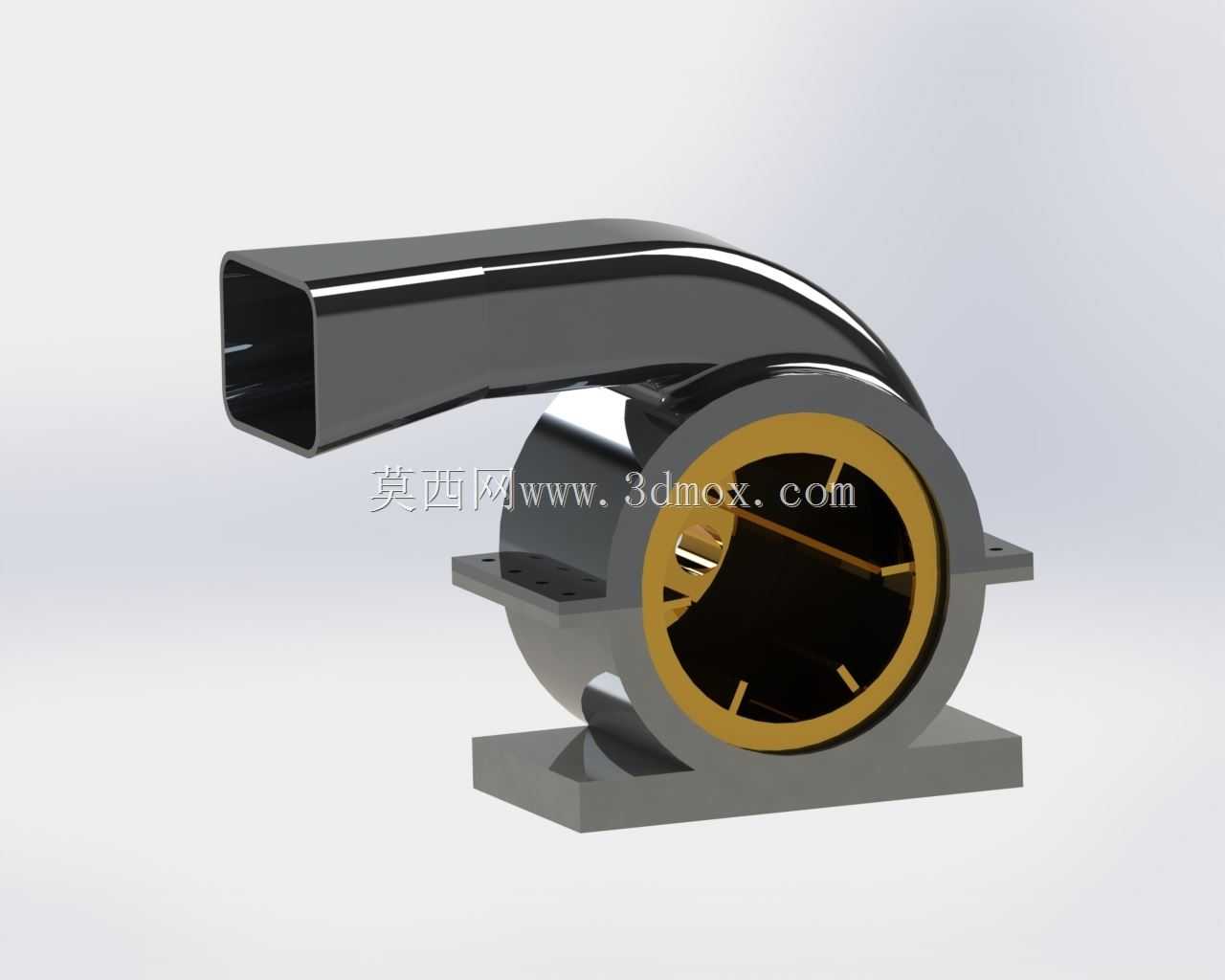

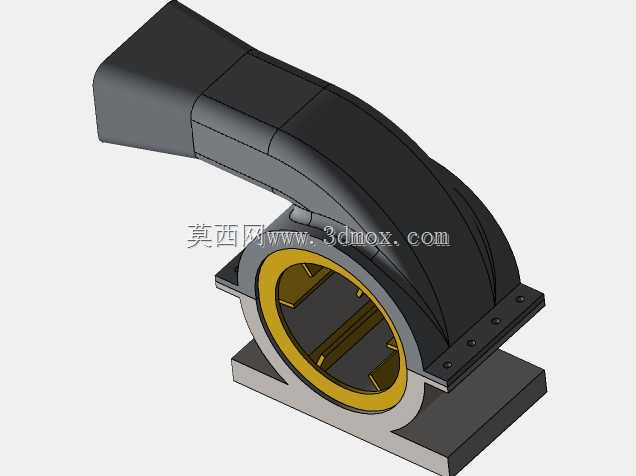

这款离心式鼓风机电机的三维结构，主要面向工业通风、设备散热、小型风送系统的配套选型与结构参考场景，在电子设备机柜散热、小型工业设备排风、实验室通风管路配套、小型物料风送等场景中都有广泛的适配空间。从结构设计逻辑来看，整体采用蜗壳式风道搭配集成安装底座的布局，蜗壳流道采用渐扩式截面设计，能够在叶轮高速旋转时，将轴向进入的气流通过离心作用加速后，顺着蜗壳流道从方形出风口平顺导出，减少流道内的涡流损耗，降低运行过程中的气动噪音。出风口采用方形直边接口设计，能够直接对接方形通风管路或者设备排风接口，无需额外加装异形转接头，减少现场安装的适配工作量。安装底座采用带安装孔的平板式支脚结构，两个对称分布的支脚与蜗壳主体一体成型，支脚上预留的安装孔位可直接通过螺栓固定在设备机架或者安装平面上，安装边界清晰，支脚的高度经过匹配设计，能够保证蜗壳底部与安装面留有足够的间隙，避免运行时的振动直接传递到安装基面，同时也方便后期对底部固定螺栓进行紧固操作。电机主体内嵌在蜗壳的中心腔体位置，叶轮直接与电机输出轴连接，省去了额外的传动结构，既缩小了整体设备的体积，也减少了传动环节的能量损耗。中心位置的轴承端盖采用环形定位结构，金色的环形衬套既起到轴承定位的作用，也能够对电机前端形成密封防护，避免风道内的灰尘进入电机轴承位置，延长设备的维护周期。蜗壳侧面的观察缺口设计，能够在设备调试阶段直观观察叶轮的运行状态，也方便后期检修时不用完全拆解蜗壳就能判断内部是否存在杂物卡滞的问题。整体结构的壁厚采用均匀化设计，既保证了壳体的结构强度，能够承受风机运行时的风压负载，也避免了壁厚不均带来的注塑或者铸造加工缺陷，适合批量加工生产。在建模过程中，各部件的装配关系完全按照实际装配逻辑搭建，安装孔位、配合面的公差预留都符合常规机械加工的精度要求，能够直接作为结构设计的参考，也可以用于设备选型阶段的装配干涉检查，提前预判配套安装时可能出现的空间冲突问题。
