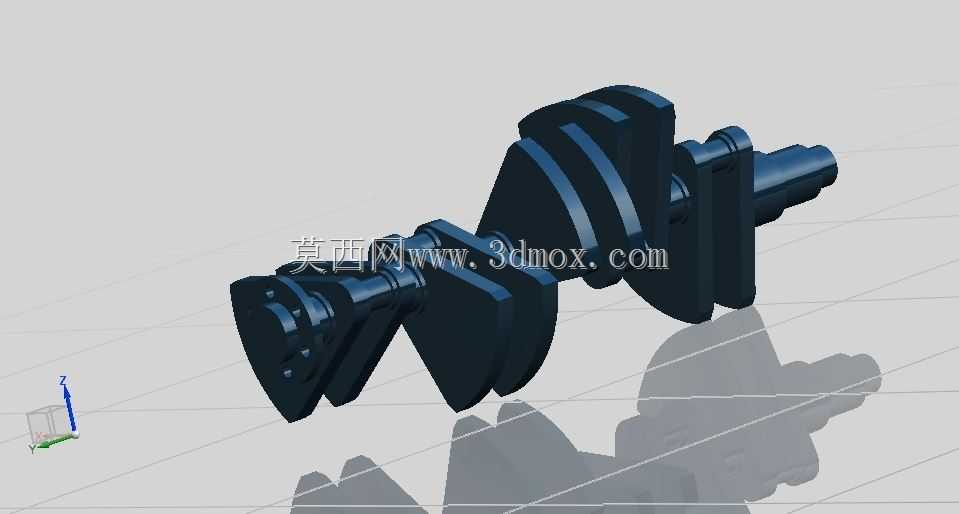

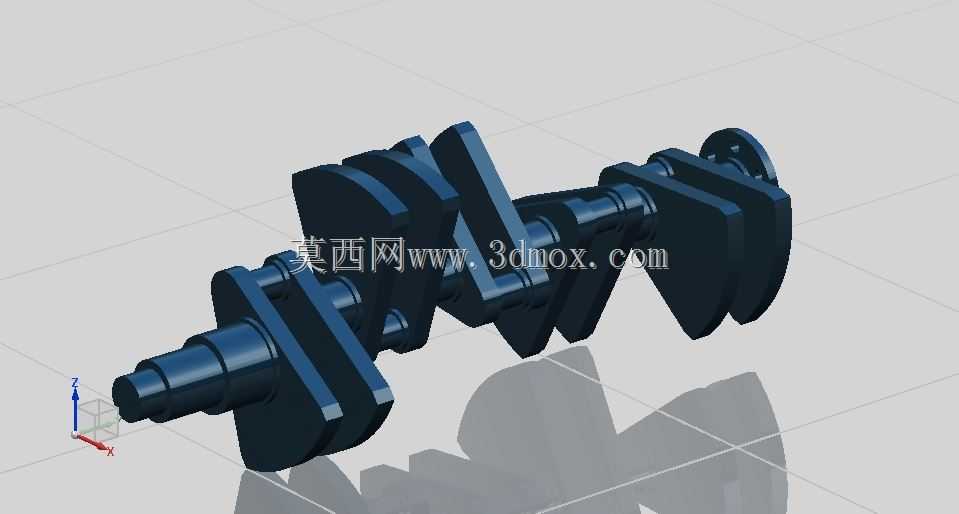

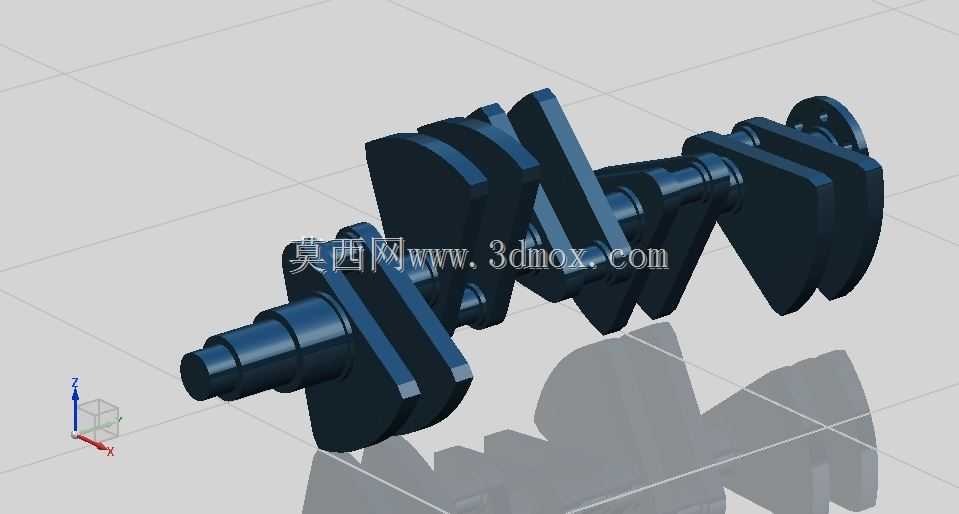

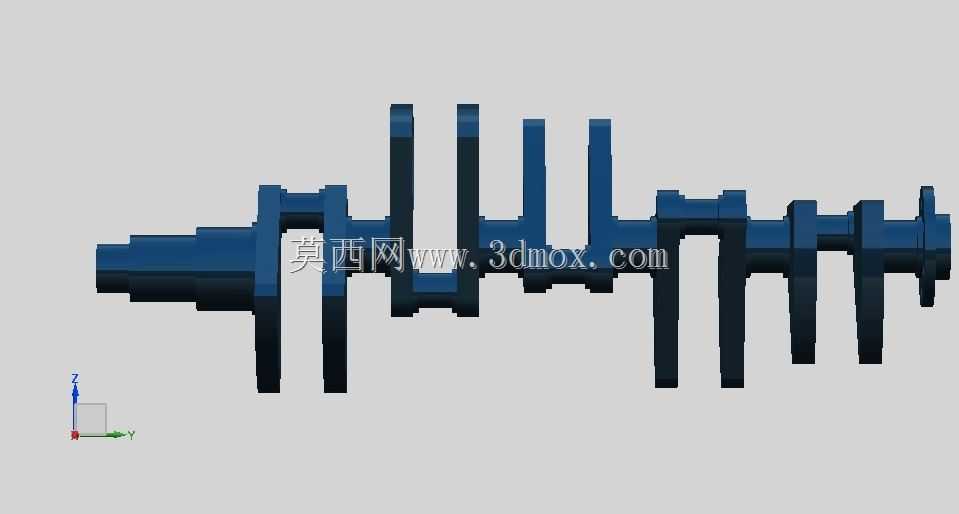

作为内燃机动力输出的核心承载部件,这款直列曲轴的结构设计完全围绕往复式动力转换的实际工况展开,所有曲拐的排布角度、轴颈过渡圆角、平衡块轮廓都经过受力校核,适配小排量直列四缸内燃机的动力输出需求。从实际装机场景来看,这类曲轴主要搭载于民用乘用车、小型工程机械的内燃动力单元,负责将活塞连杆组传递的往复直线运动转换为旋转扭矩,最终通过飞轮端输出给传动系统,驱动整车或作业设备运转。设计过程中首先要匹配缸心距参数,确定各主轴颈、连杆轴颈的中心距,保证活塞到达上止点、下止点时的行程符合设计排量要求,同时要预留连杆大头的摆动空间,避免运转过程中连杆与曲轴本体、缸体结构发生运动干涉。主轴颈的直径选取兼顾了支撑刚性与摩擦损耗,轴颈表面的粗糙度要求直接影响轴瓦的配合寿命,过渡位置的圆角设计是应力集中防控的核心,所有圆角半径都经过疲劳强度验算,避免长期交变载荷下出现轴颈断裂失效。平衡块的轮廓设计完全匹配各曲拐的旋转惯性力与往复惯性力平衡需求,通过调整平衡块的扇形轮廓与配重厚度,将一阶、二阶惯性力的不平衡量控制在允许范围内,降低内燃机运转过程中的整机振动,提升动力单元的NVH表现。安装边界方面,曲轴轴向定位依靠中间主轴颈两侧的止推片实现,设计时预留了合理的轴向窜动间隙,适配热态下的轴系伸长量;前端轴颈预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装定位面与键槽位置,后端法兰面匹配飞轮的安装定位销孔与螺栓孔,保证动力输出端的连接刚性。油道设计采用斜向贯通的内部孔道,从主轴颈表面的进油孔连通至各连杆轴颈表面,压力机油可通过内部油道持续供给连杆轴瓦与主轴瓦的摩擦面,形成稳定的润滑油膜,降低运转过程中的摩擦磨损。所有轴颈的同轴度、各曲拐的角度公差都严格控制在装机要求范围内,避免装配后出现轴瓦偏磨、运转卡滞的问题,平衡块的外圆轮廓与曲轴箱内部的避让空间预留了足够安全间隙,即使在最大扭转振动工况下也不会出现碰擦缸体的情况。
- 上一篇:复合板材热压成型用压合模具结构
- 下一篇:双活塞曲柄连杆传动机构结构展示
- 全部评论(0)
- 模板大小: 657.35 KB
- 售价:5金币
- 下载次数: 26
- 系统要求: STEP / IGES,Rendering,Other,Rendering
- 软件分类: 通用机械零部件
