复合板材热压成型用压合模具结构

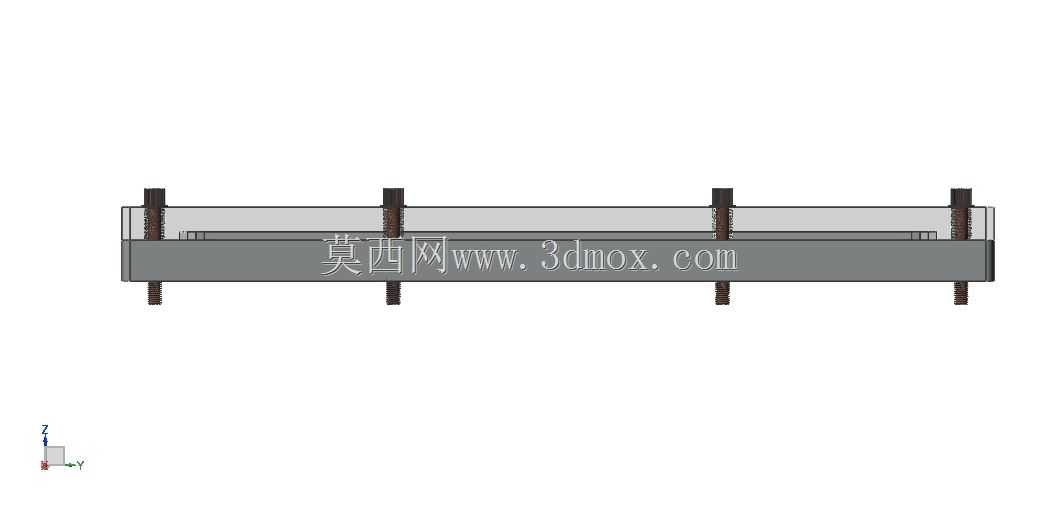

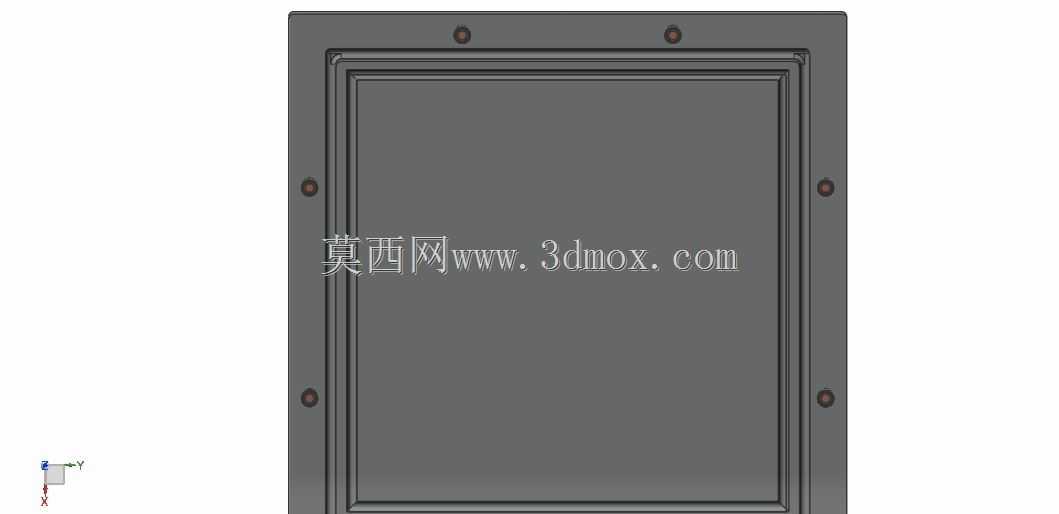

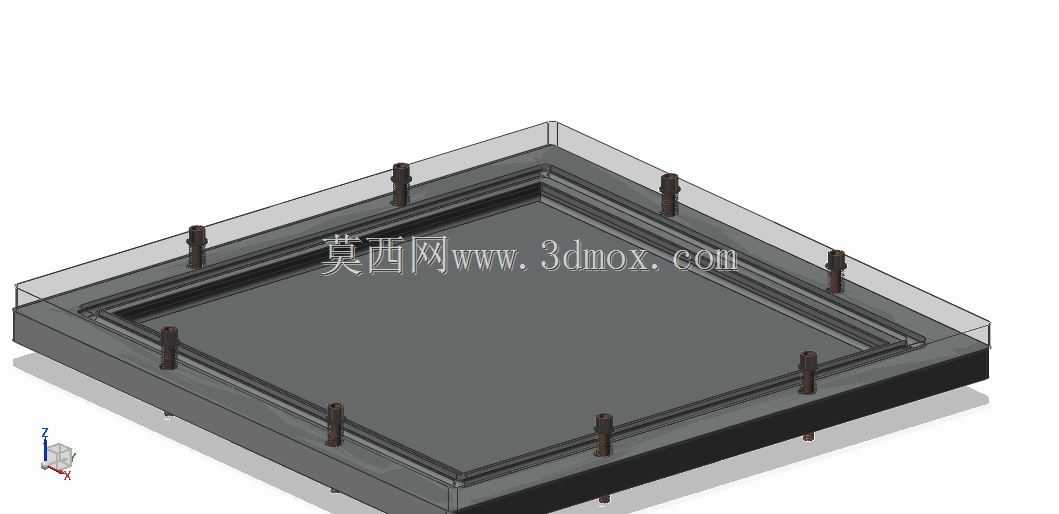

这款压合模具主要面向纤维增强复合板材的平面类制品模压工序，常见应用在轨道交通内饰板、新能源电池仓盖板、民用建筑装饰复合面板的批量压制生产场景，适配四柱式液压机的安装接口，可直接固定在压机上下工作台面完成装夹。从结构设计逻辑来看，模具采用上下对合的框式定位结构，下模设置整体式承料平台，平台边缘加工有阶梯式定位止口，上模对应位置设置匹配的压合凸边，合模过程中可自动完成料片的位置校正，避免铺放的预浸料或者复合坯料出现偏移，压制过程中不会出现飞边厚度不均的问题。模具周向均匀布置的导向限位柱，每根导柱都设置了独立的滑动配合段，合模时导柱先进入配合导套完成初定位，再带动上模整体下行压合，可承受大吨位压制时的侧向偏移力，保证整板压制时的压力均匀性，不会出现局部压力不足导致的板材分层、粘接不牢缺陷。模腔的有效成型区域为正方形平面，边缘预留了密封压边位置，针对热压工艺的排气需求，在止口位置间隔设置了微型排气槽，压制过程中坯料内部裹挟的空气可顺着排气槽排出，避免成品内部出现气泡、空鼓问题。安装边界方面，模具整体底座采用标准压板槽设计，可适配不同吨位压机的T型槽间距，不需要额外加工过渡连接板，上下模的合模行程预留了足够的安全距离，可适配不同厚度规格的复合坯料压制，更换不同厚度的限位垫块即可调整压合间隙，适配3mm到20mm厚度区间的复合板材生产。日常生产过程中，该模具不需要复杂的维护流程，压合面做了硬化处理，长期压制玻纤、碳纤类增强材料也不会出现表面拉毛、划痕，成型后的板材平面度可控制在每米0.1mm以内，满足后续裁切、装配的精度要求。针对不同复合材料的固化特性，模具的压合面可兼容加热棒安装孔位拓展，不需要改动主体结构即可升级为热压模具，适配热固性、热塑性两类复合板材的压制需求，在小批量多品种的复合制品生产场景下，可快速切换生产参数，减少工装更换的调试时间。
