双活塞曲柄连杆传动机构结构展示

项目分类:3D模型 发布时间:2021-10-16 ID:318733

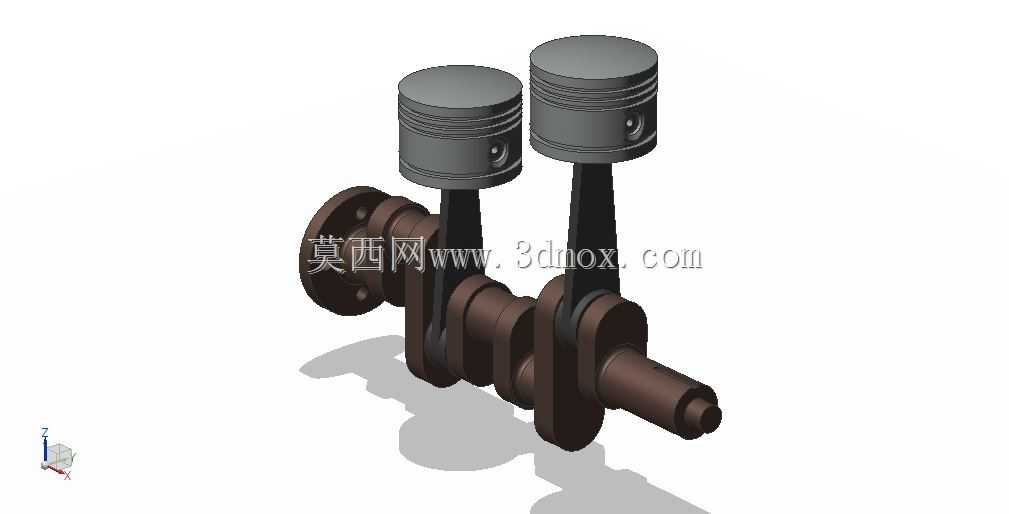

  • 双活塞曲柄连杆传动机构结构展示

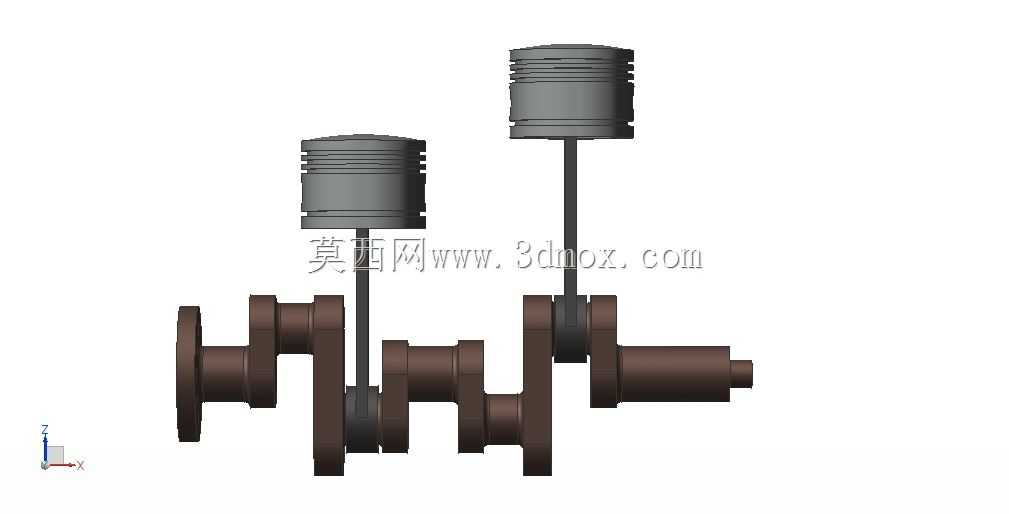

  • 双活塞曲柄连杆传动机构结构展示

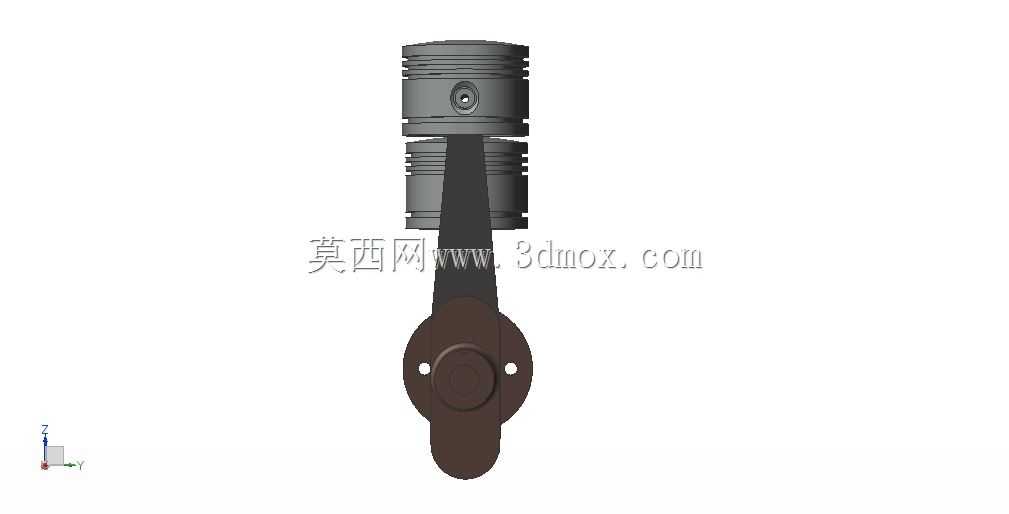

  • 双活塞曲柄连杆传动机构结构展示

这套双活塞曲柄连杆结构,是往复式动力机械里最核心的运动转换单元,日常在小型通用汽油机、双缸空压机、微型内燃动力设备上都能见到同款结构逻辑,核心作用是把活塞的直线往复运动转化为曲轴的旋转扭矩输出,或是反过来把曲轴的旋转动作转化为活塞的往复泵送动作。从结构设计逻辑来看,两个活塞采用并列线性排布,对应曲轴上两个相位差180度的曲柄销,这种排布能让两个活塞的运动惯性力在曲轴转动过程中实现部分抵消,降低整机运行时的振动幅度,相比单活塞结构动力输出的平顺性提升明显,同时结构紧凑度远高于V型排布的同缸数结构,很适合对安装空间有严格限制的小型动力设备。设计过程中首先要明确活塞的行程边界,也就是曲柄销的回转直径直接决定活塞上下止点的距离,这个尺寸直接关联设备的排量或是泵送流量参数,建模时需要严格匹配连杆大小头的中心距,避免运动过程中活塞在下止点位置和曲轴平衡块出现运动干涉,活塞销孔的轴线需要和活塞裙部轴线保持垂直,同时和曲柄销轴线保持平行,否则运行过程中会出现偏磨,大幅缩短组件使用寿命。从安装边界来看,曲轴的主轴颈是整个组件的安装定位基准,端部的法兰结构用来连接动力输出端或是驱动端,安装时需要保证主轴颈的同轴度公差,两个活塞的缸套安装孔中心距需要和两个曲柄销的回转中心距完全匹配,误差需要控制在丝级,否则会出现连杆别劲、运行卡滞的问题。活塞裙部的型线设计需要考虑热膨胀余量,避免工作温度升高后活塞在缸套内抱死,活塞环槽的尺寸需要匹配对应规格的气环与油环,保证工作过程中的密封性能。这套结构的运动逻辑清晰,两个活塞交替到达上止点,能让动力输出的间隔更均匀,减少飞轮所需的配重质量,进一步降低整机的整体重量,在小型便携动力设备、教学演示教具的结构设计中,这类结构的参考价值很高,建模时还原了所有部件的装配关系,能直接用于运动仿真验证,观察不同曲轴转速下活塞的运动规律、惯性力变化,也能作为同类型设备结构设计的参考蓝本,核对各部件的装配间隙、运动行程是否符合设计要求。
