电脑CPU散热轴流风扇结构三维设计

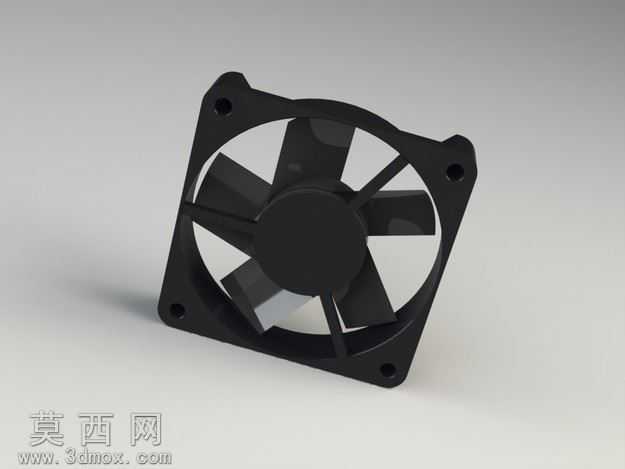

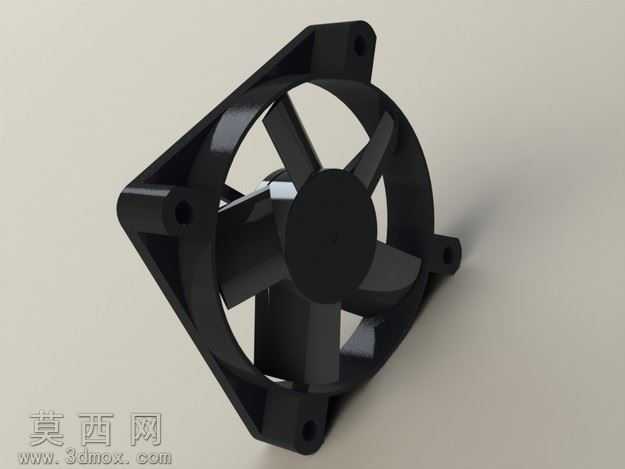

本作品为电脑CPU散热用轴流风扇的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分各功能部件完成独立建模，再通过装配约束完成整体组合，完整还原了标准80mm规格电脑散热风扇的全部结构细节。外框部分采用带安装固定孔的方形切角结构，建模时通过草图绘制外轮廓与内圈风道边界，使用拉伸凸台命令生成框体基础结构，再对四个角的安装柱进行单独拉伸切除，预留标准螺丝安装通孔，同时对框体内壁做圆弧过渡处理，减少风阻损耗，外框边缘做0.5mm圆角处理，还原注塑件的工艺特征。扇叶部分为轴流风扇的核心功能结构，共设计五片后掠式曲面叶片，建模时先绘制轮毂的圆柱基体，再通过投影曲线生成叶片的翼型截面轮廓，使用放样命令生成单叶片曲面实体，通过圆周阵列命令围绕轮毂中心均匀排布五片叶片，叶片与轮毂衔接处做圆角过渡，避免应力集中，同时还原叶片表面的细微拔模斜度，匹配实际注塑生产的工艺要求。中心轮毂部分预留电机安装腔体，建模时通过旋转凸台生成轮毂基体，再对内部做拉伸切除形成电机容纳空间，轮毂表面做平整处理，用于粘贴品牌标识。渲染阶段采用哑光黑色硬质塑料材质，调整材质的粗糙度与反射参数，还原ABS工程塑料的真实质感，场景采用柔和的漫反射打光，避免强反光遮挡结构细节，同时添加浅灰色哑光地面作为衬托，突出风扇整体的轮廓与结构层次。设计过程中严格参考市售标准散热风扇的尺寸参数，各部件的装配间隙控制在合理范围，外框安装孔的孔位间距、扇叶与外框内壁的间隙、轮毂的直径尺寸均符合行业通用规范，既保证了模型的结构合理性，也可作为散热结构设计、电脑配件建模的参考素材，完整呈现了轴流散热风扇从结构拆分、参数化建模到材质渲染的全流程设计逻辑。
