木工G型C型D形快速夹紧手动夹具

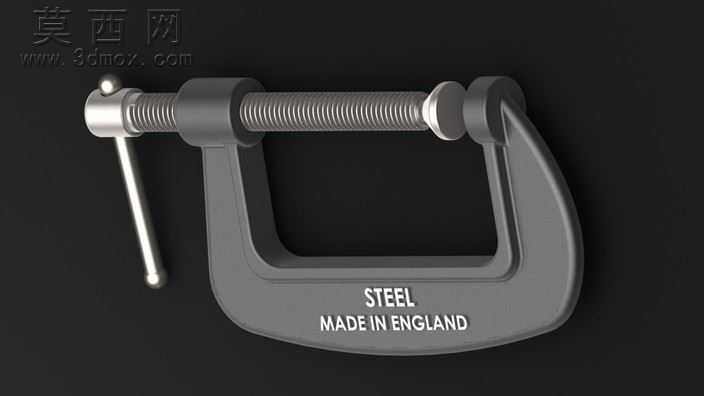

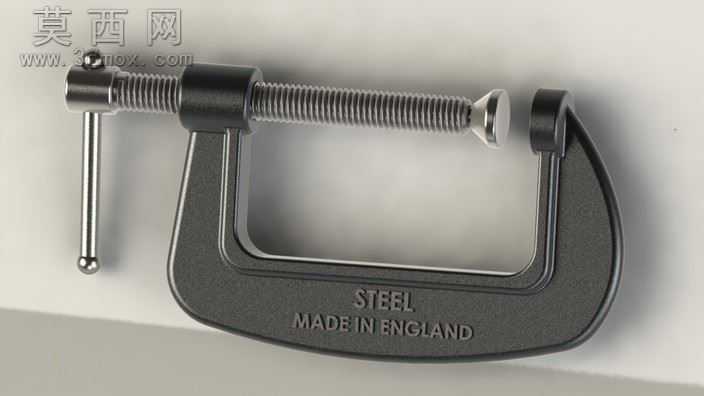

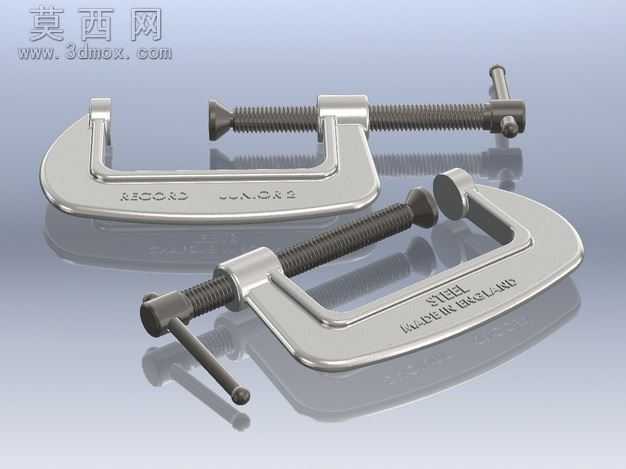

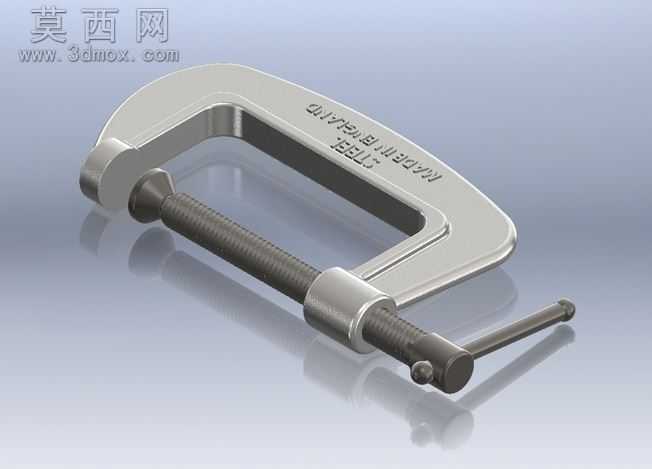

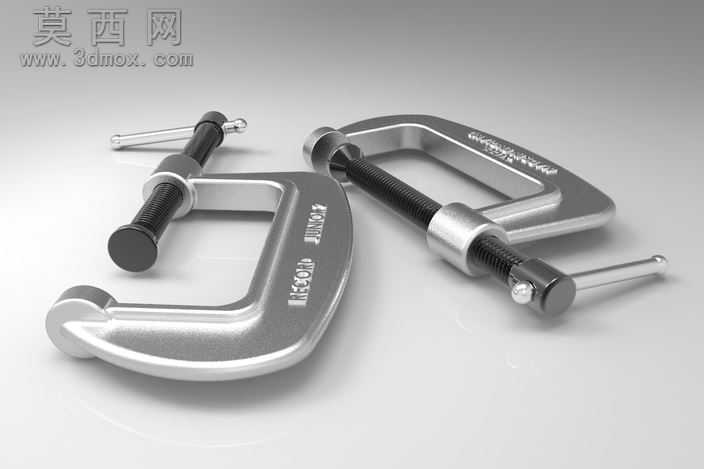

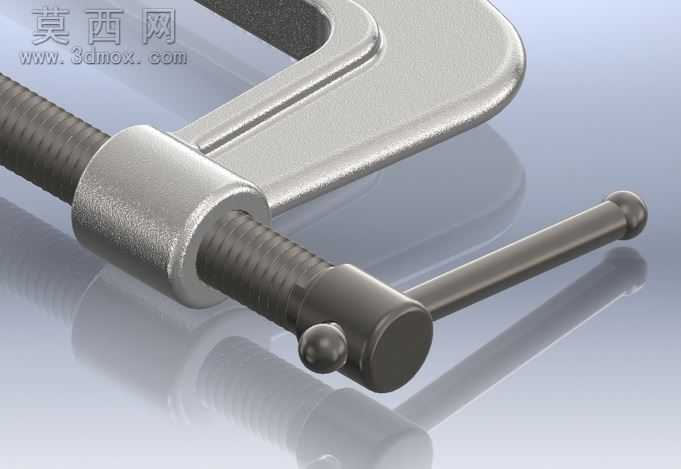

本款手动夹紧夹具模型采用三维参数化建模方式完成，建模过程中严格遵循五金夹具的实际生产尺寸比例，还原了G型、C型、D形三类常见夹具体的完整结构。建模初始阶段先梳理夹具体的功能逻辑：夹具体的C型架体为核心承载结构，建模时先绘制架体的轮廓草图，通过拉伸、倒圆角、拔模等特征完成架体主体造型，架体表面的品牌标识区域采用包覆特征实现，还原真实产品的细节质感。螺杆传动部分是夹具实现夹紧功能的核心，建模时分别构建梯形传动螺杆、滑动压块、摇动手柄三个子部件，通过同轴心、重合等配合关系完成装配，确保螺杆旋转时可带动压块沿架体开口方向线性移动，模拟真实夹具的夹紧动作。模型材质渲染阶段，架体部分赋予镀铬金属材质，调整材质的反射率、粗糙度参数，还原五金工具表面的金属光泽与细微磨砂质感；螺杆部分赋予发黑处理的钢材材质，压块端面添加橡胶防滑垫的材质效果，手柄部分的金属杆与端头分别赋予对应材质，整体渲染效果贴近真实商用夹具的视觉表现。结构设计上充分考虑手动工具的使用特性：架体的开口深度、夹持行程参考通用木工、五金加工的常用夹持尺寸，摇动手柄的长度符合人手施力的力矩需求，压块与架体固定端的接触面做平面度处理，确保夹持工件时受力均匀不会打滑，螺杆与架体的螺纹配合部位做了间隙优化，既保证传动顺畅又不会出现晃动松脱的问题。建模过程中对所有零部件做了干涉检查，确保各活动部件运动时无结构冲突，模型的特征树结构清晰，各尺寸参数可根据实际使用需求进行修改调整，可直接用于夹具的结构优化、产品展示以及相关加工工艺的参考。
