X-Sync（美国宇航局月球火炬挑战赛）

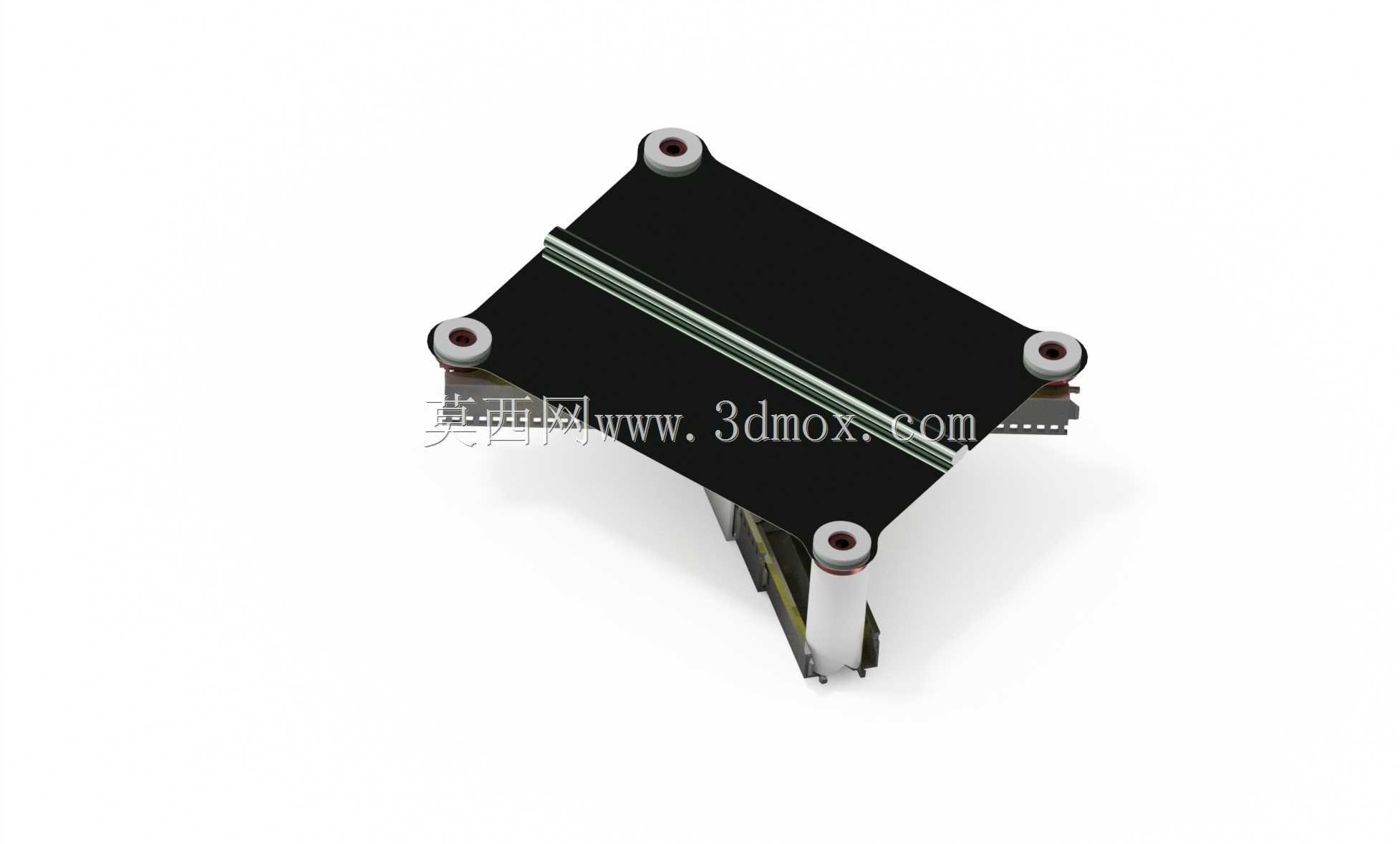

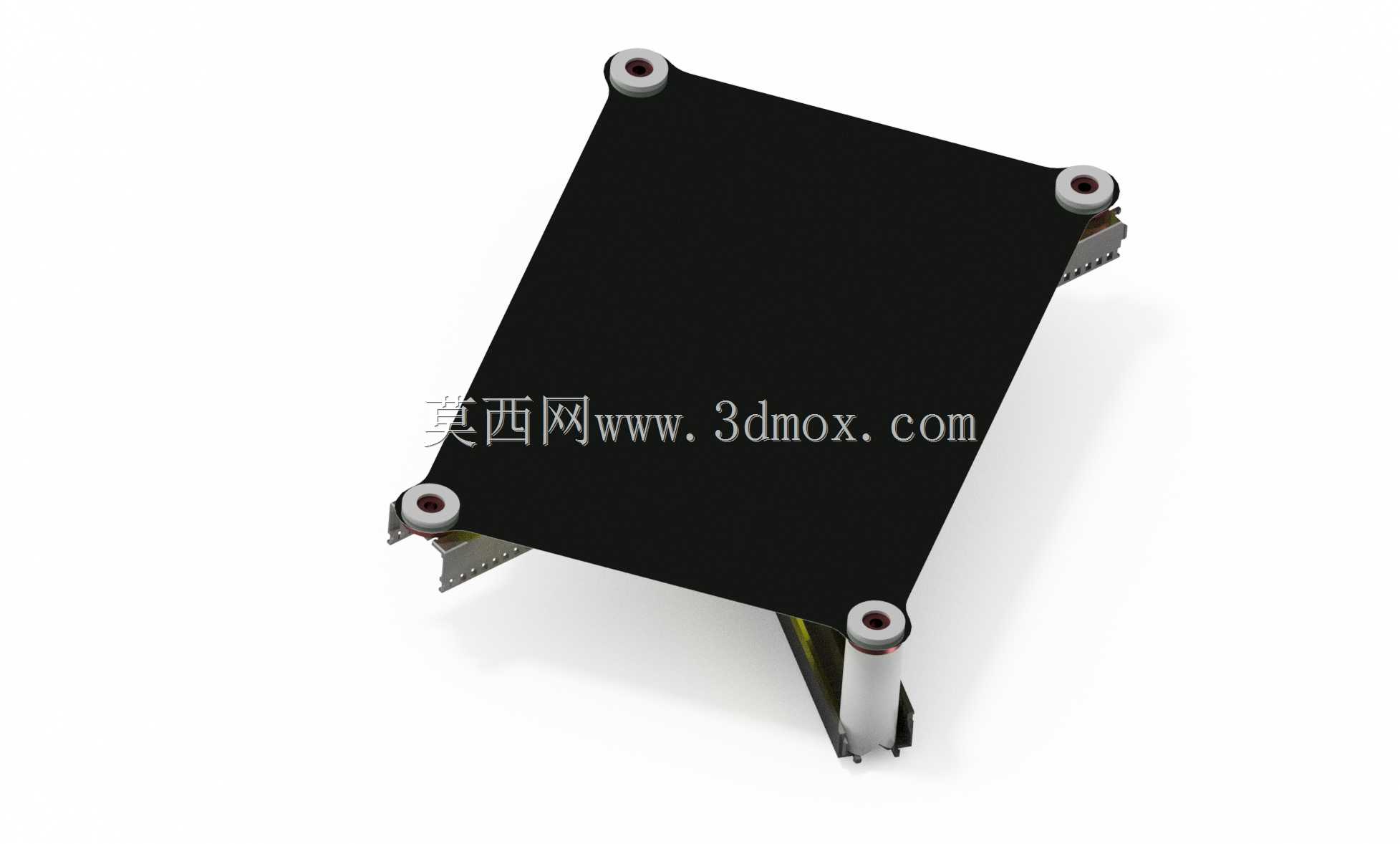

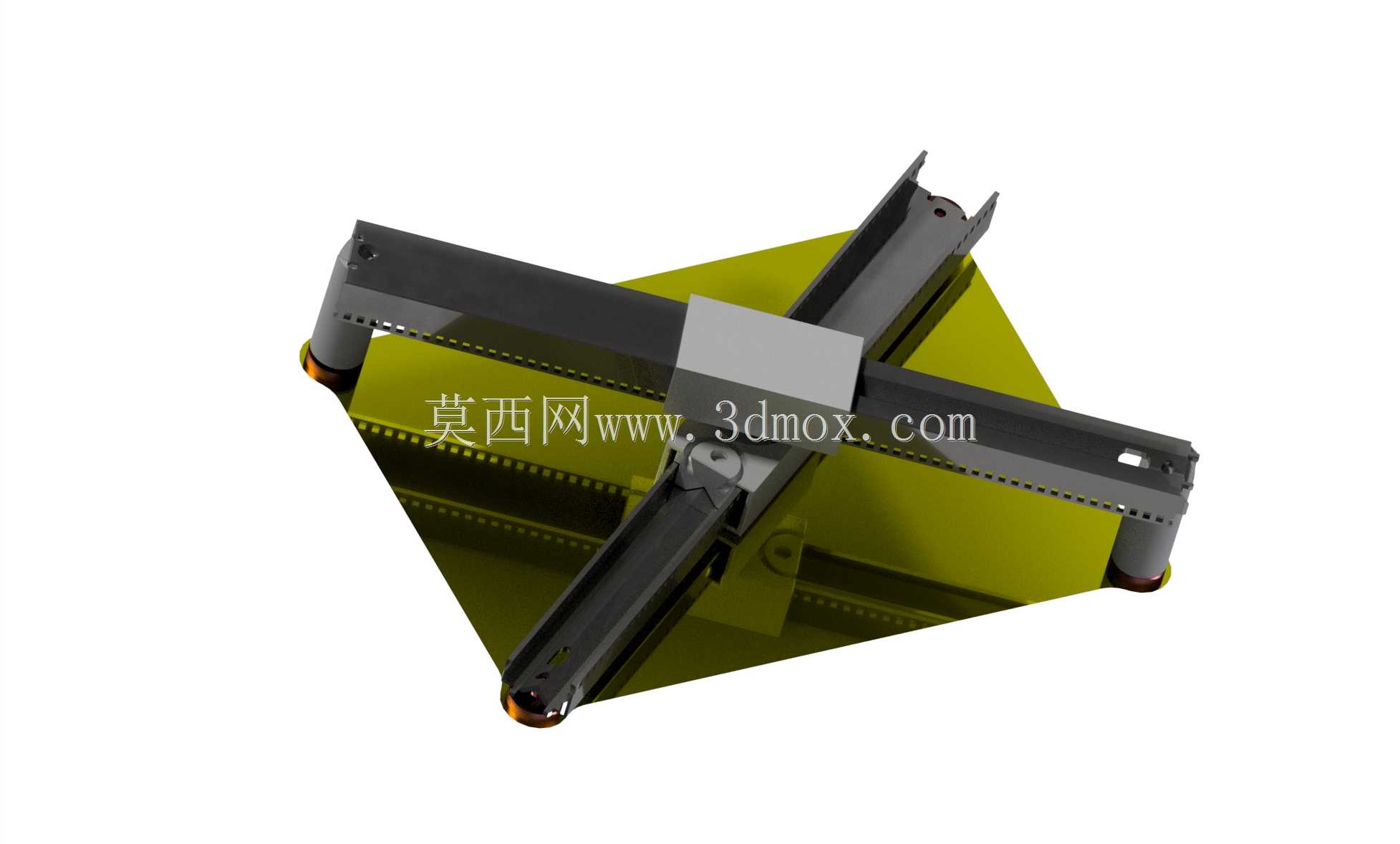

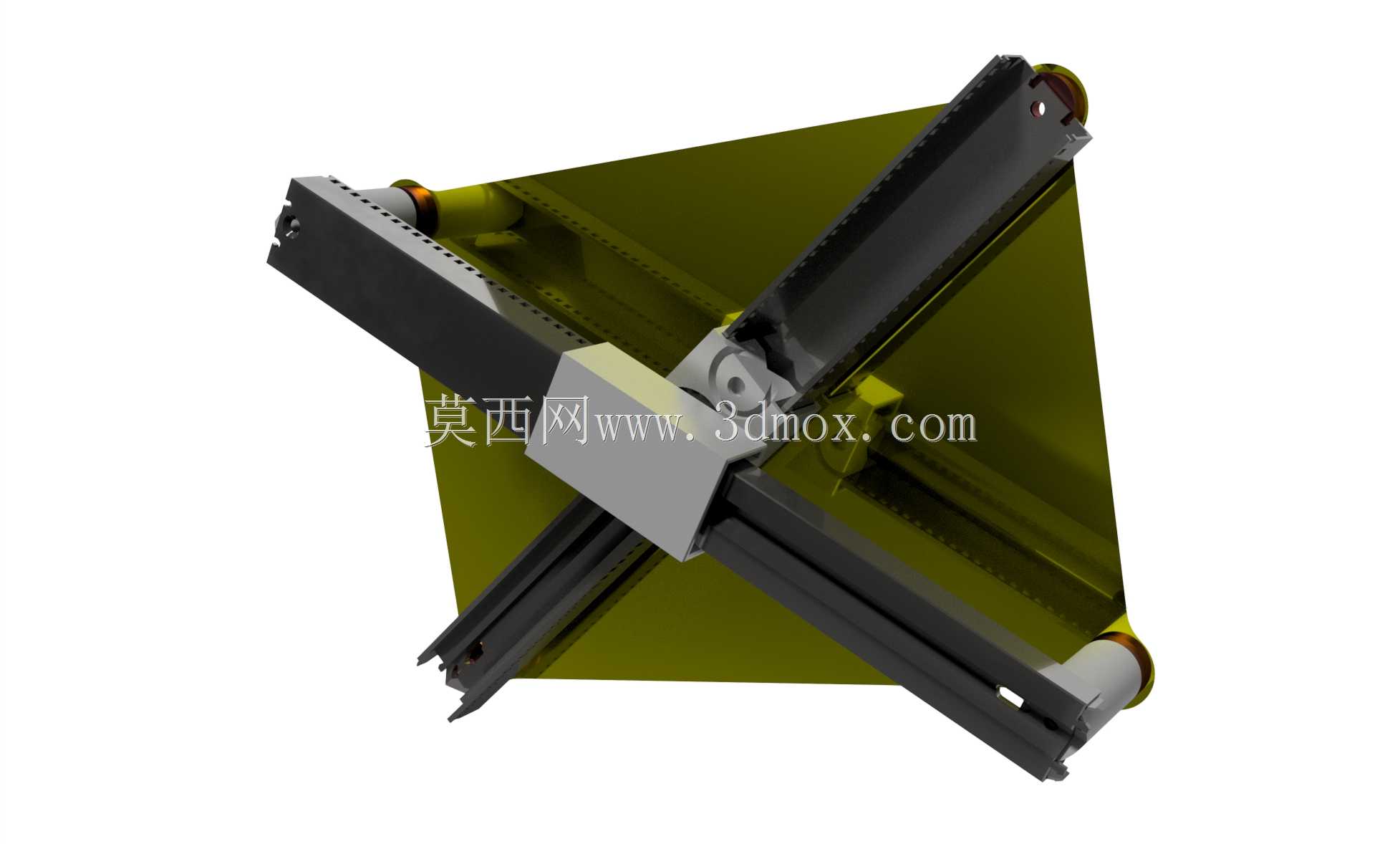

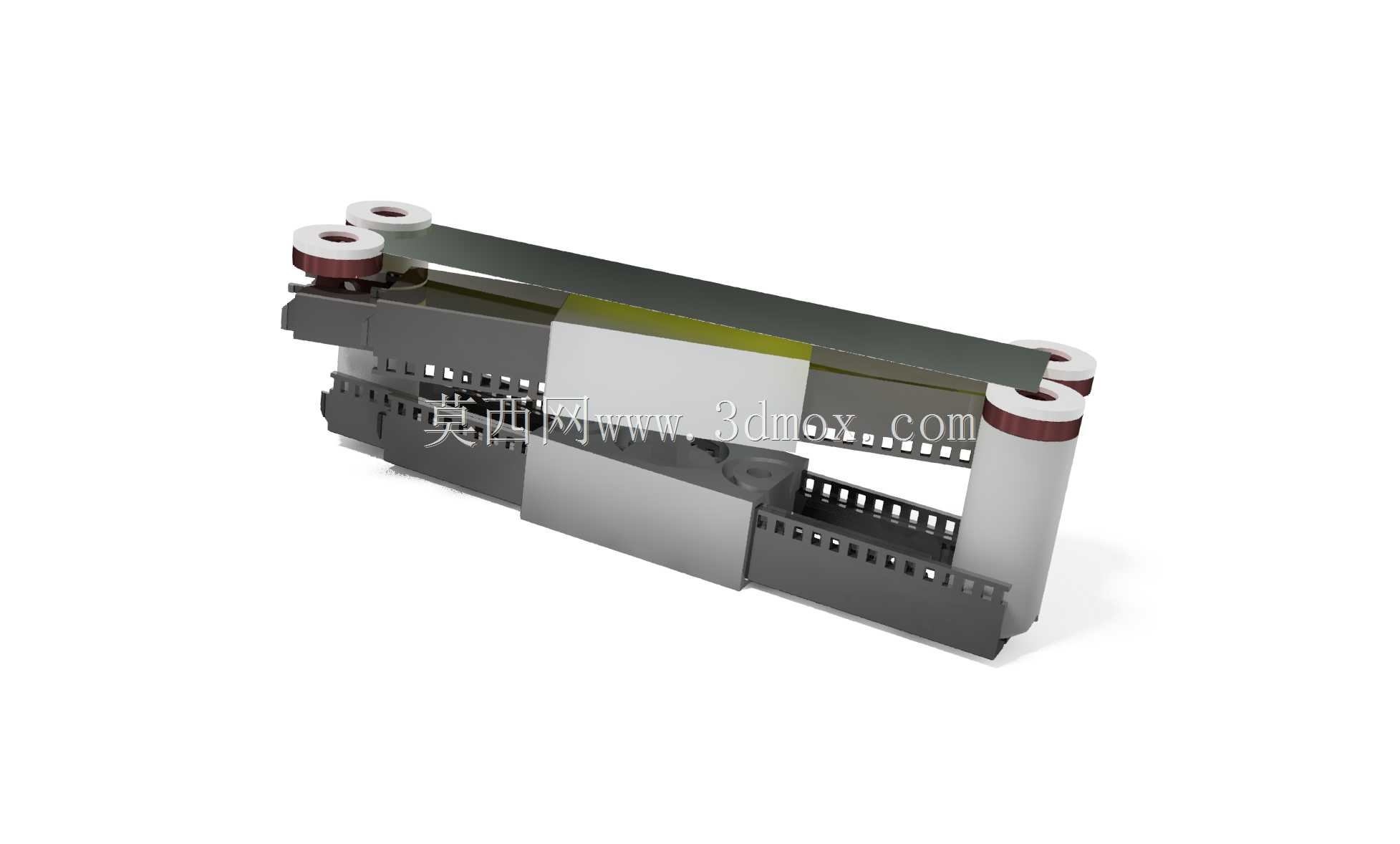

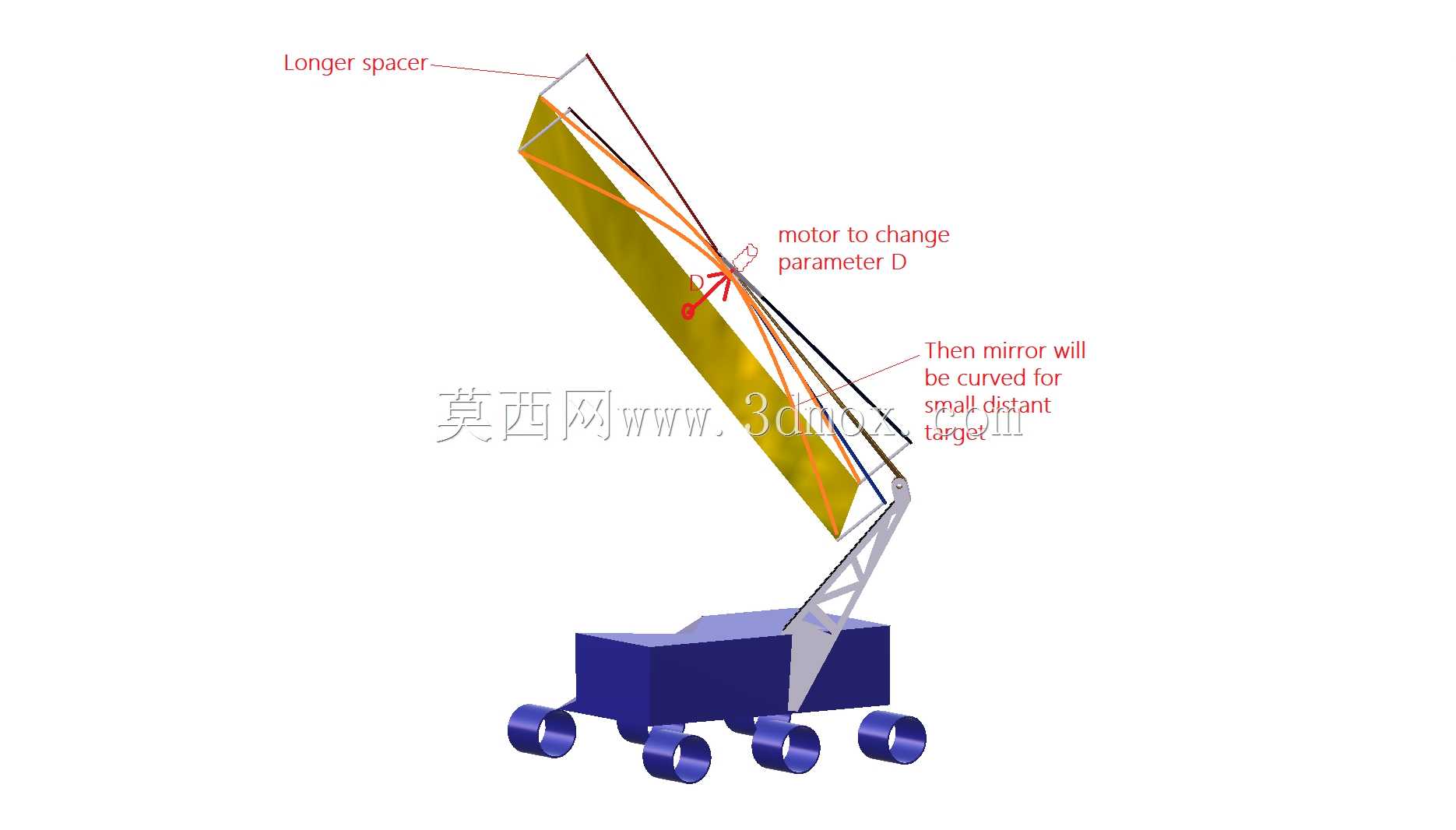

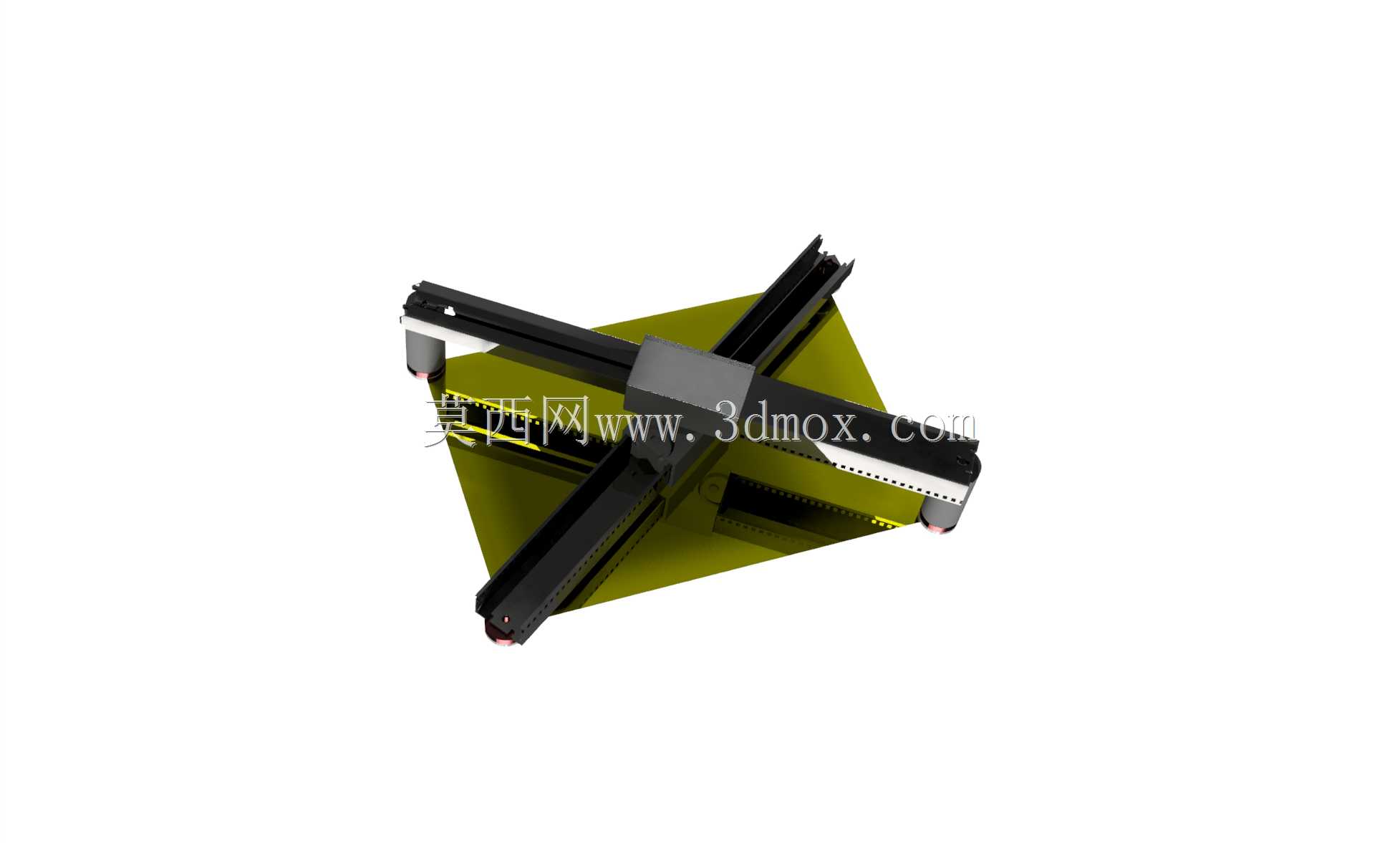

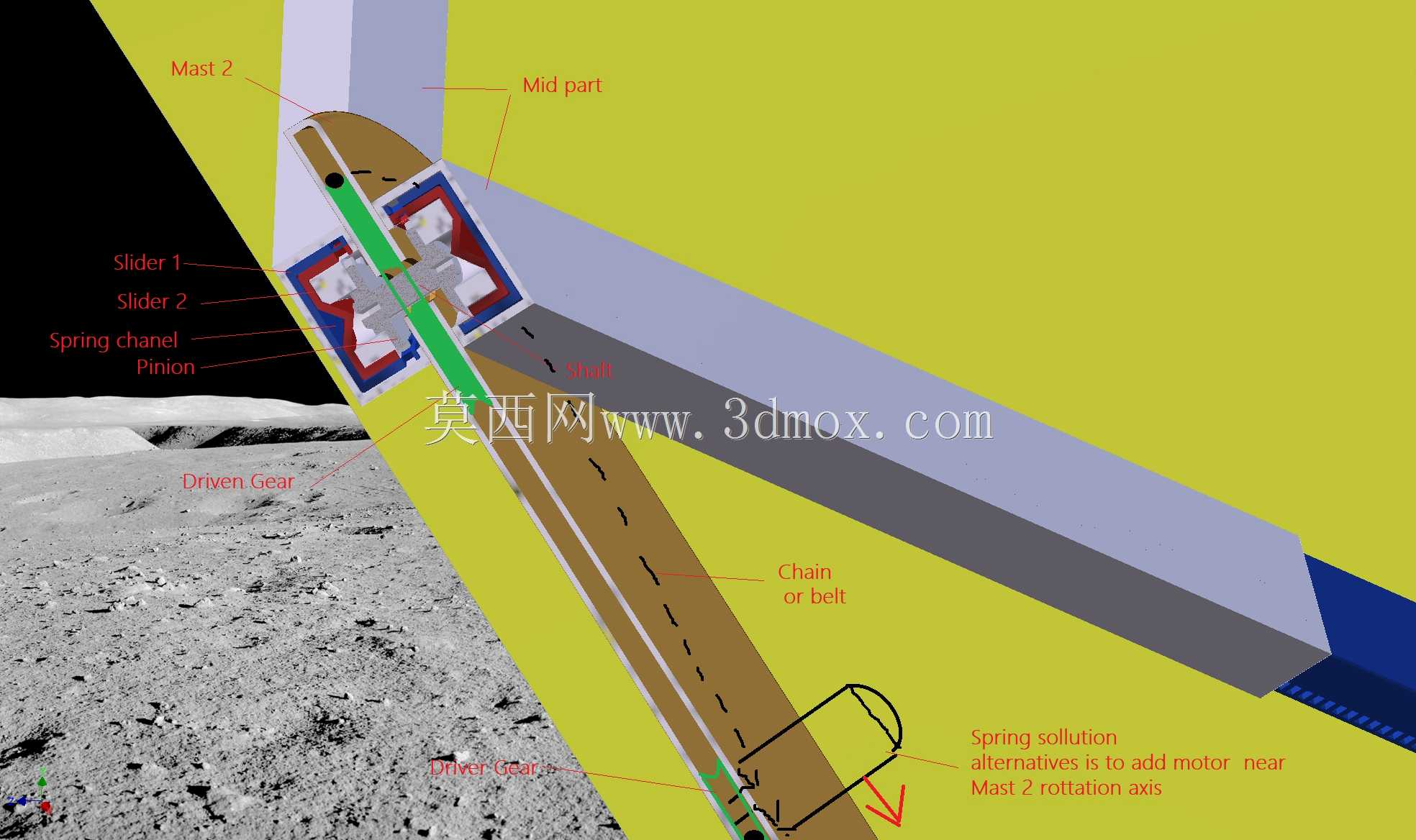

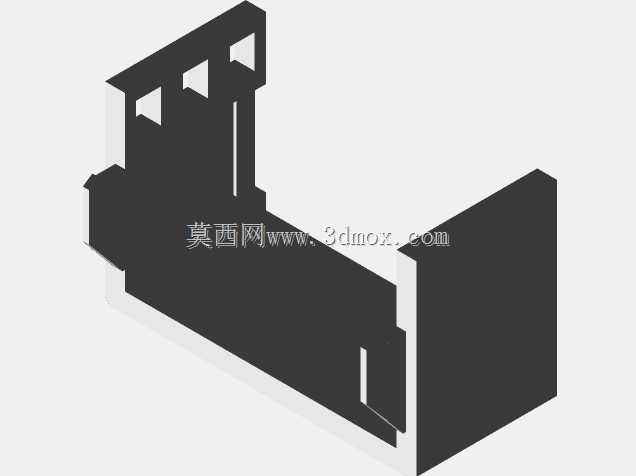

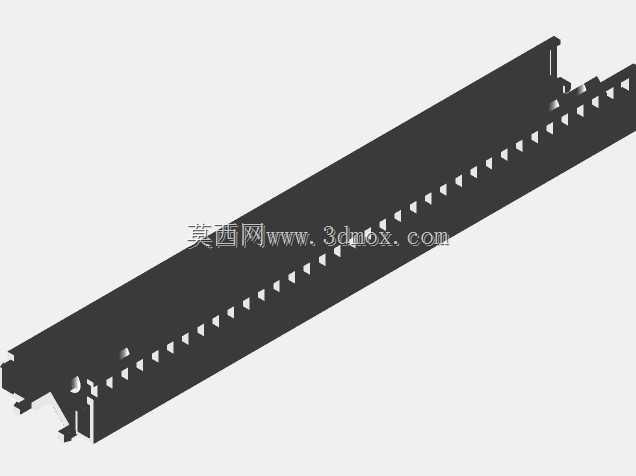

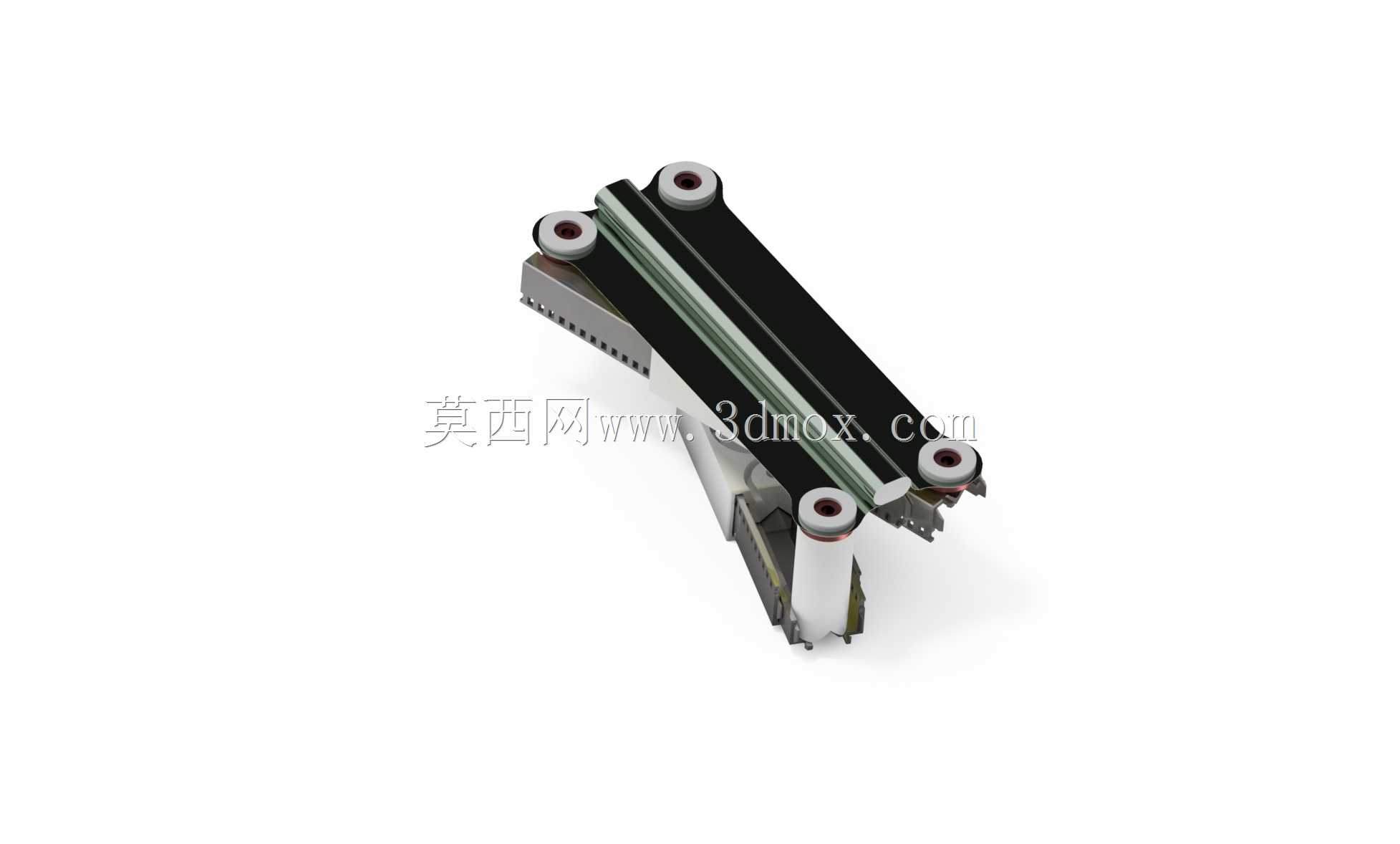

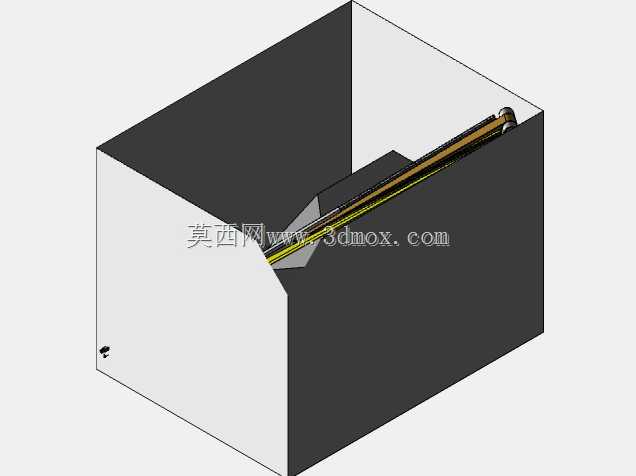

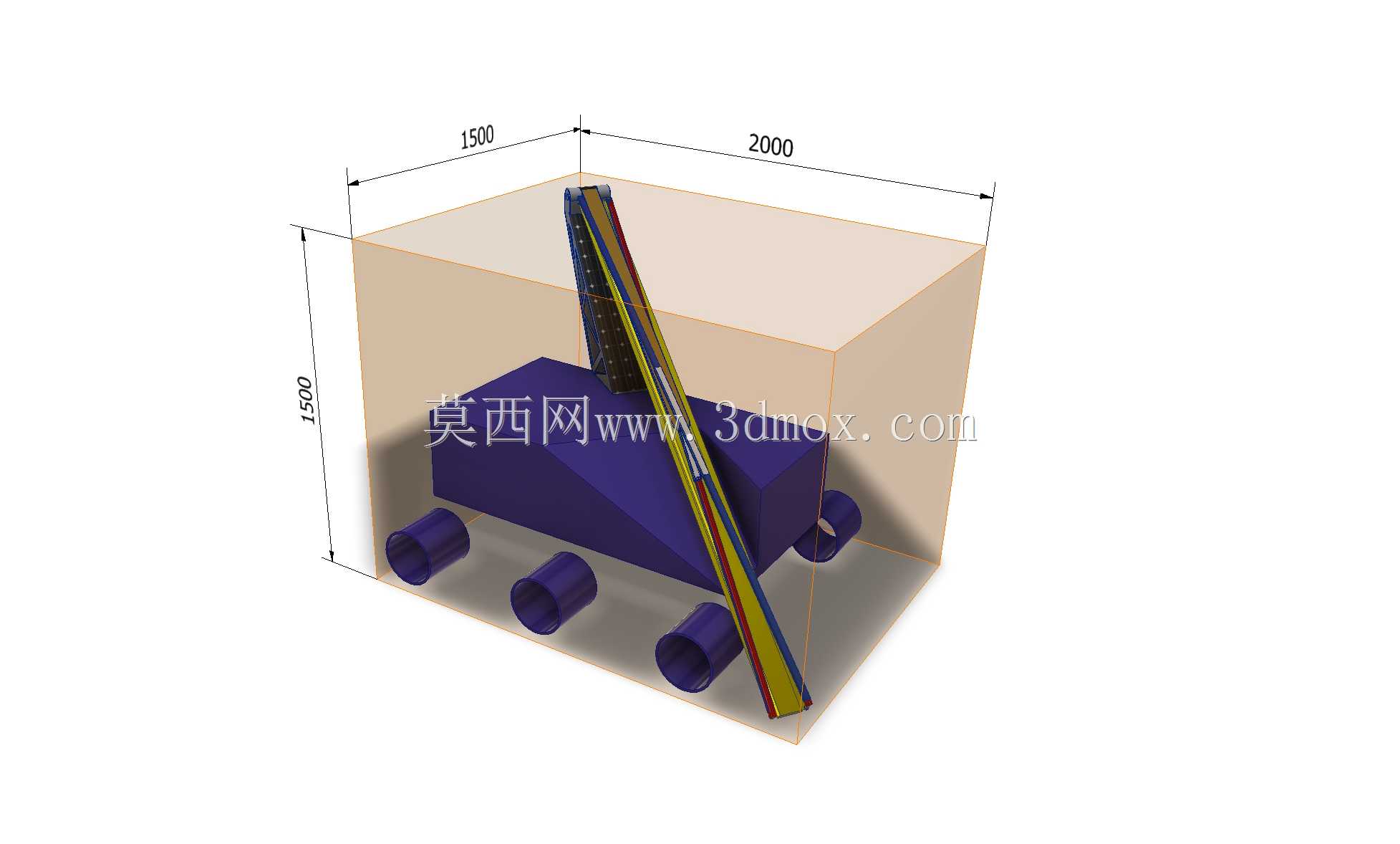

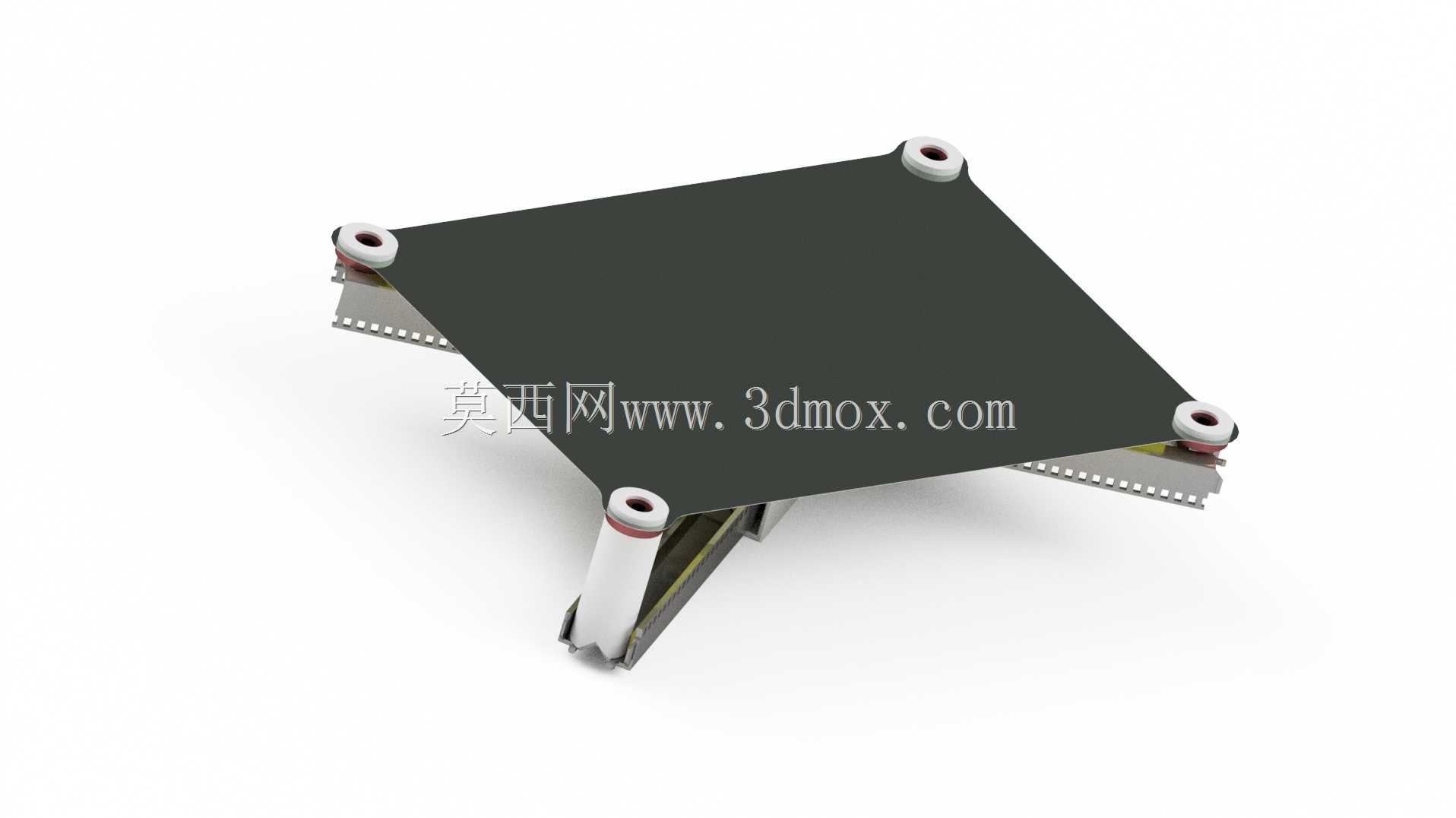

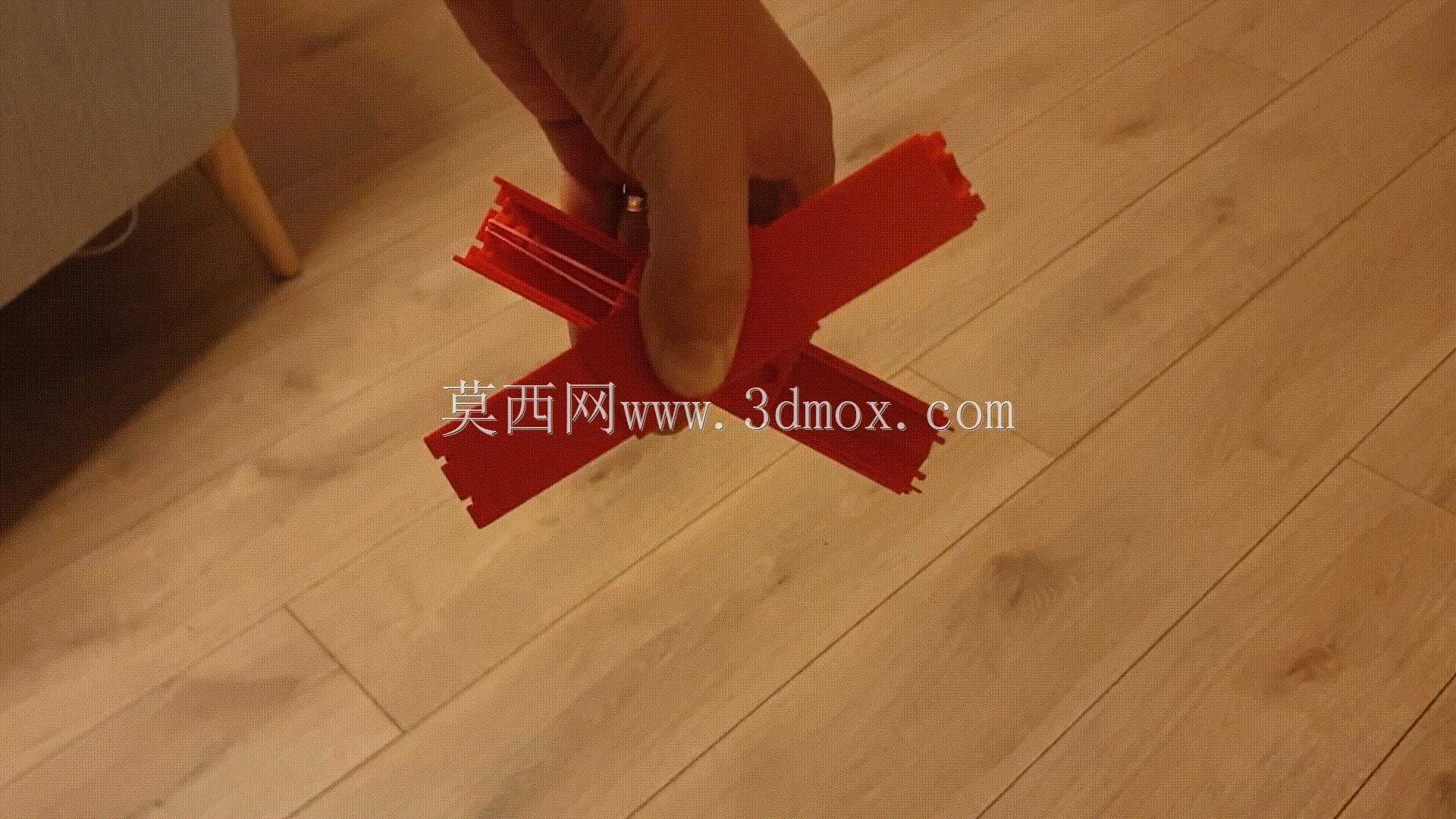

您好，这是用于镜像部署的双同步X形机制。请参阅视频herehttps://youtu.be/WqvNHMhPi4USystem 非常容易，您可以3d打印STL文件夹中包含的较小比例的零件。有两种选择：1.弹簧展开方法或2.机动版本。我不想添加z轴360旋转机构，因为无论如何，罗孚已经有了电动车轮。所以你只需要一个x轴旋转来捕捉太阳光。以紧凑的体积包装大面积的一种方法是“卷形”。如果镜料辊对角位于矩形盒1,5x1,5x2m内，则其最大辊高为2.58m。所以挑战性的任务是面积应该是10平方米。因此，实现更长的宽度（3,9m）。然后我们需要使用“抽屉滑梯”来制作更大的对角线。如果x交叉角是可变的，那么滚动高度可以是恒定的，因为机构的中心点保持静止。然后，该系统可以补充一个额外的电动机构，该机构允许将镜子的中心点（参数D）向后移动，这样镜子就会凹陷，并且您可以在某一点重定向更多的太阳能。优点1。便宜的。轻量级3。在极端温差条件下，该机构可能具有相当大的公差4。在地球上测试系统是可能的（例如，我的第一个想法“曲面镜”可能在微重力条件下在月球上工作，但在地球重力条件下很难测试）的缺点1。表面反射不如固体玻璃镜好，但若x处于张力下，那个么空间毯是非常平坦的。而且重量非常小，如果你需要更多的反射面积，那么你可以添加更多的X并排双X同步XX或三X同步XXX。X同步机构包含弯曲的U形型材铝板，小齿轮采用激光切割模式~3kg材料成本~12EURMast 1铝~2,7kg材料成本~10,8EURMast 2铝~1,1kg 4,4 EURMirror-太空毯190g成本如果您通过一些马拉松比赛，您将免费获得：）因此总重量=~7kg，总材料成本28EUR+生产
