轨道交通车辆底部L型连接支撑结构

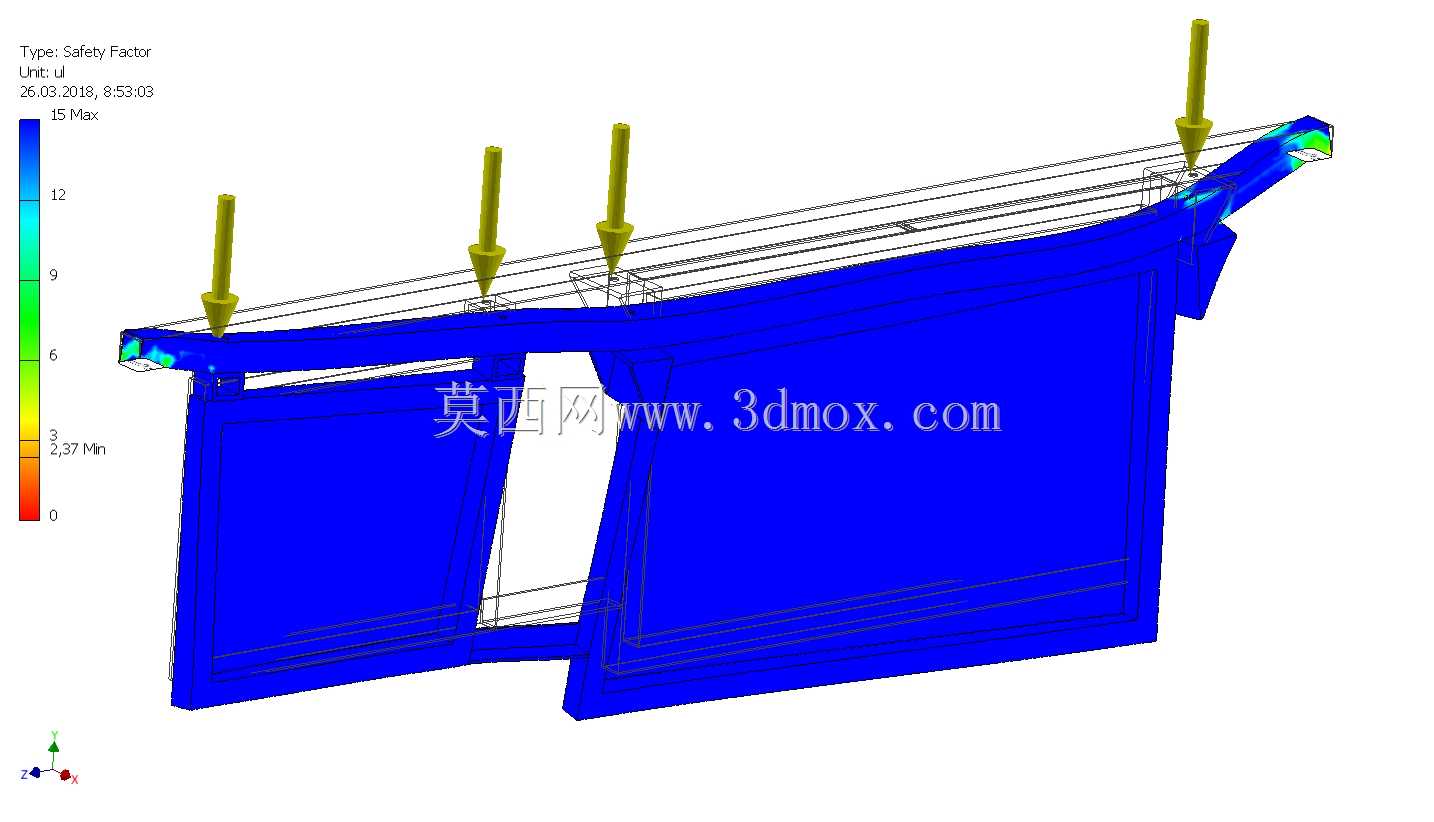

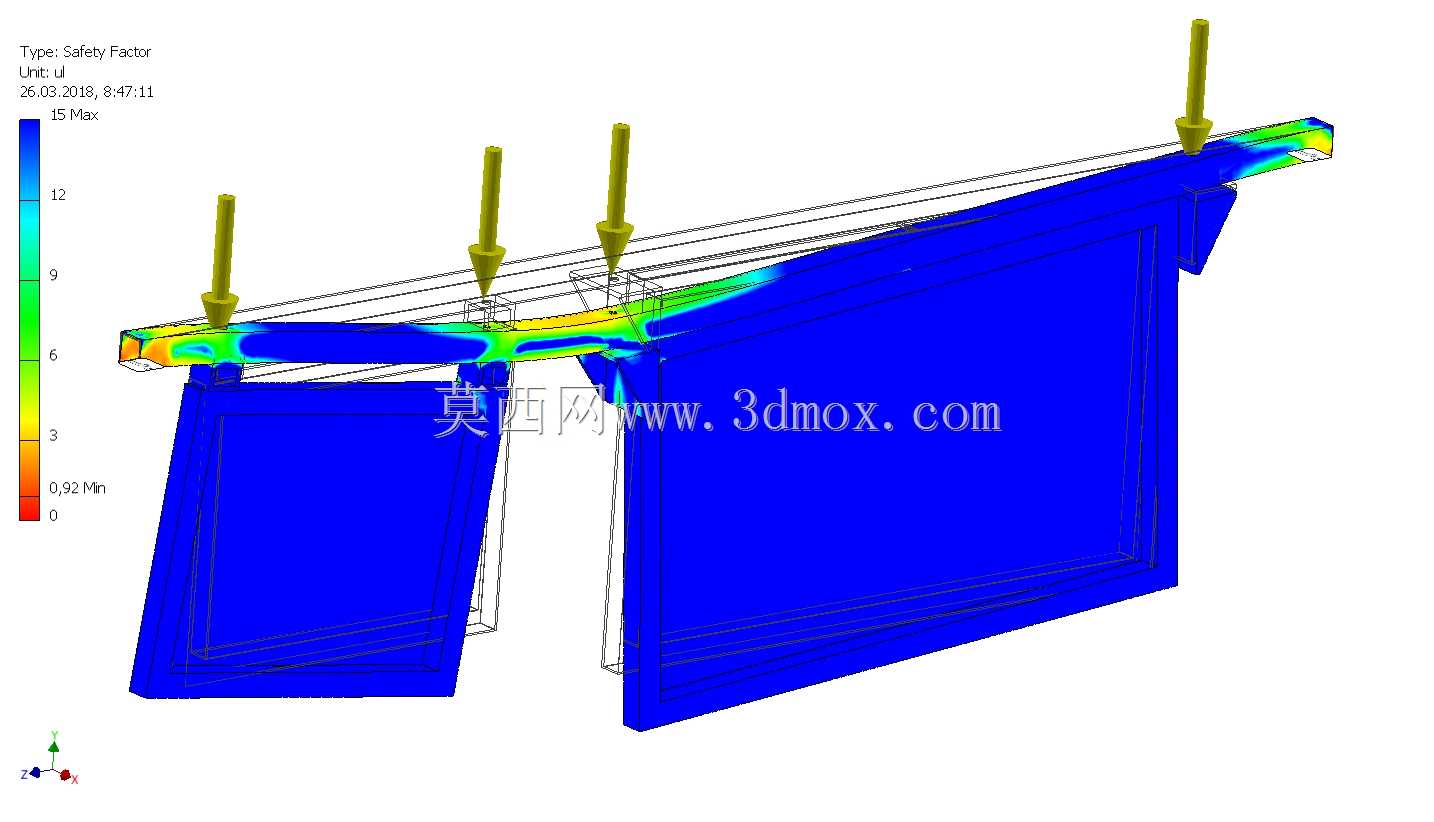

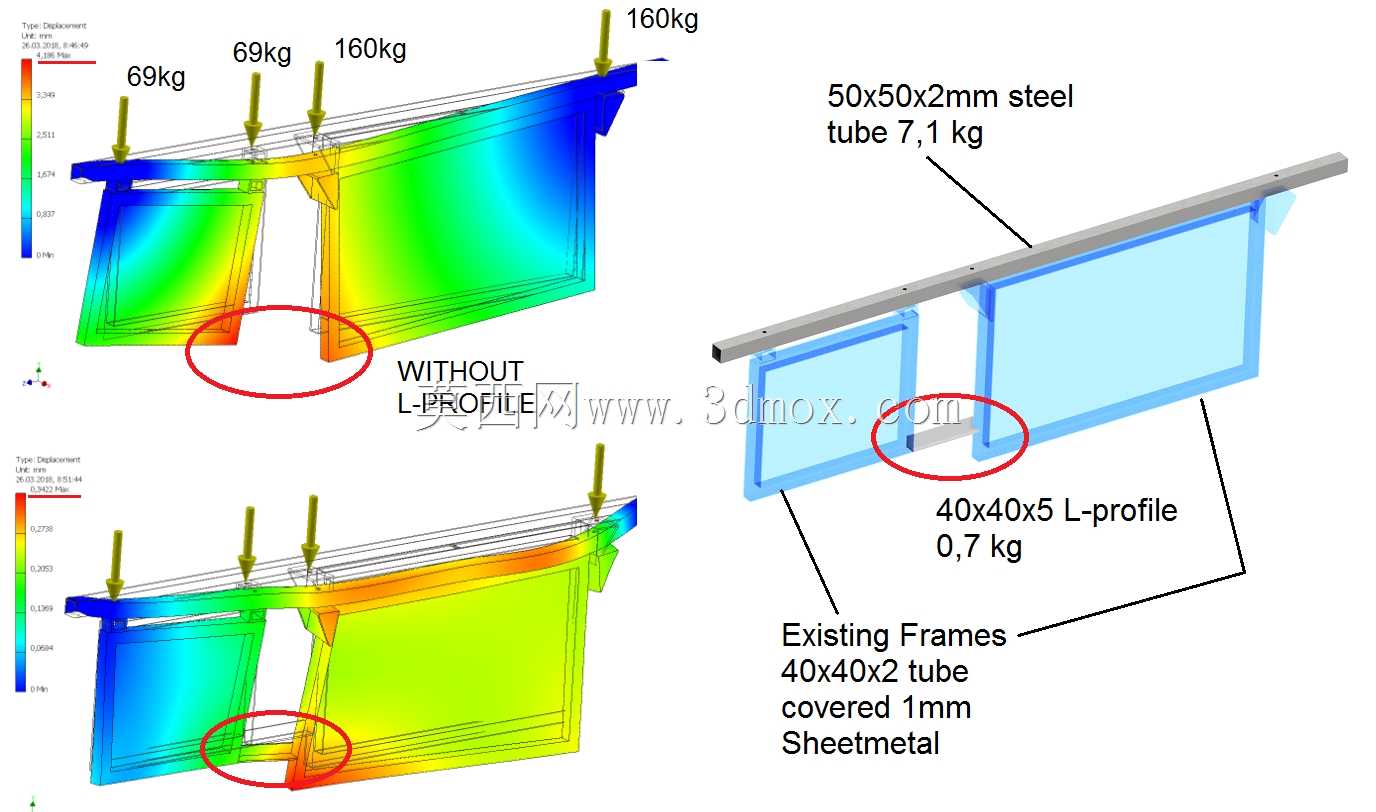

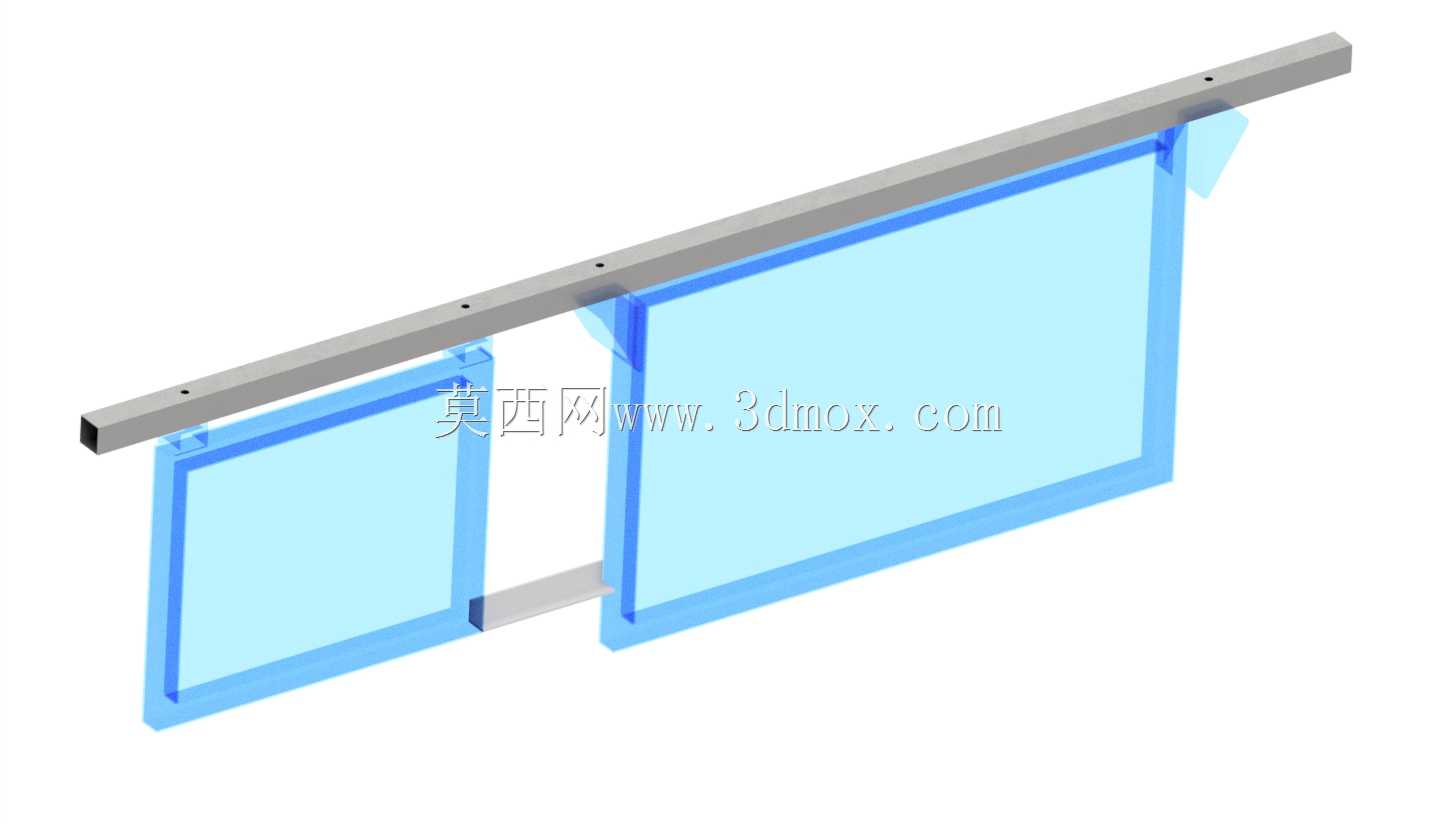

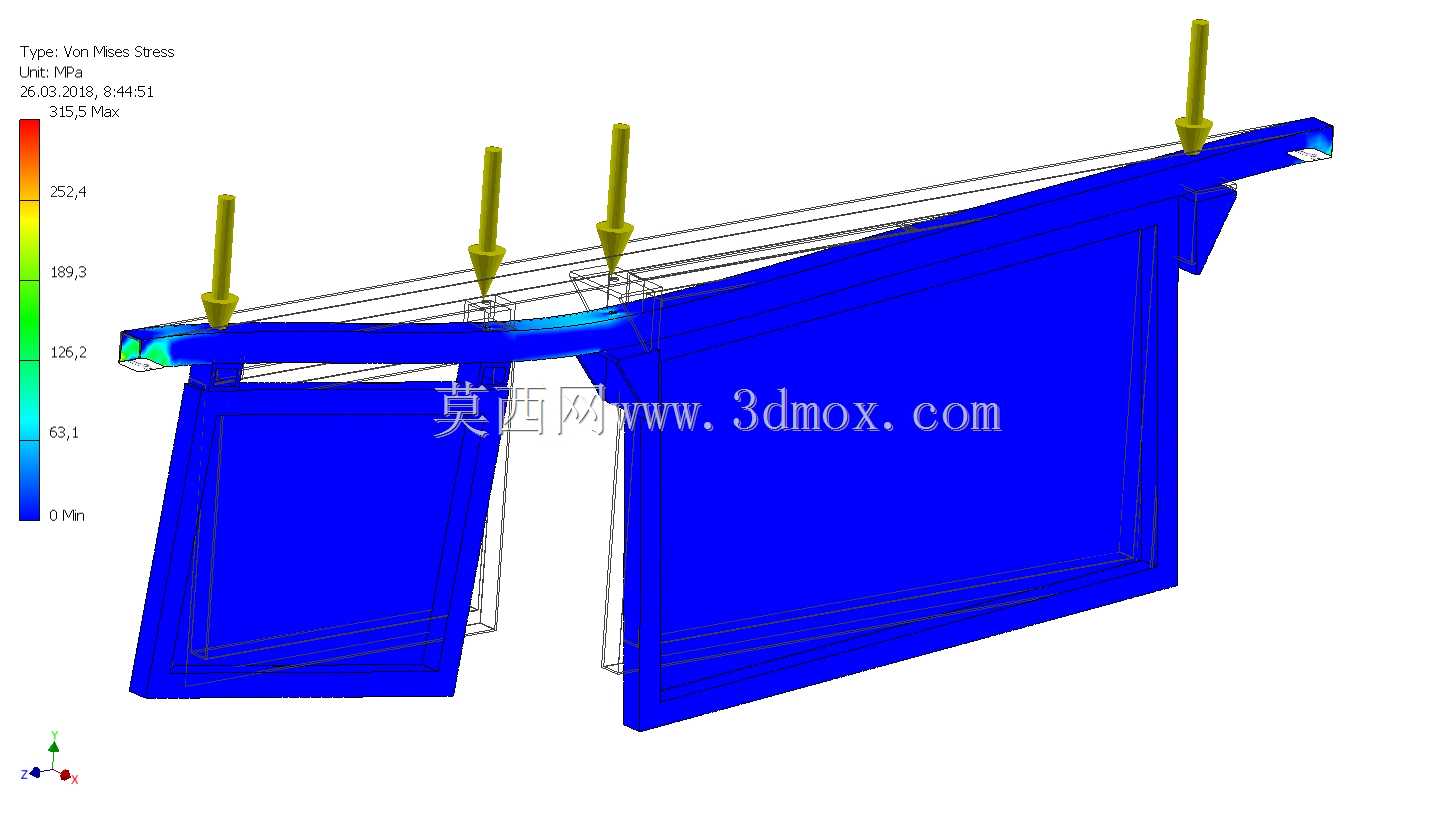

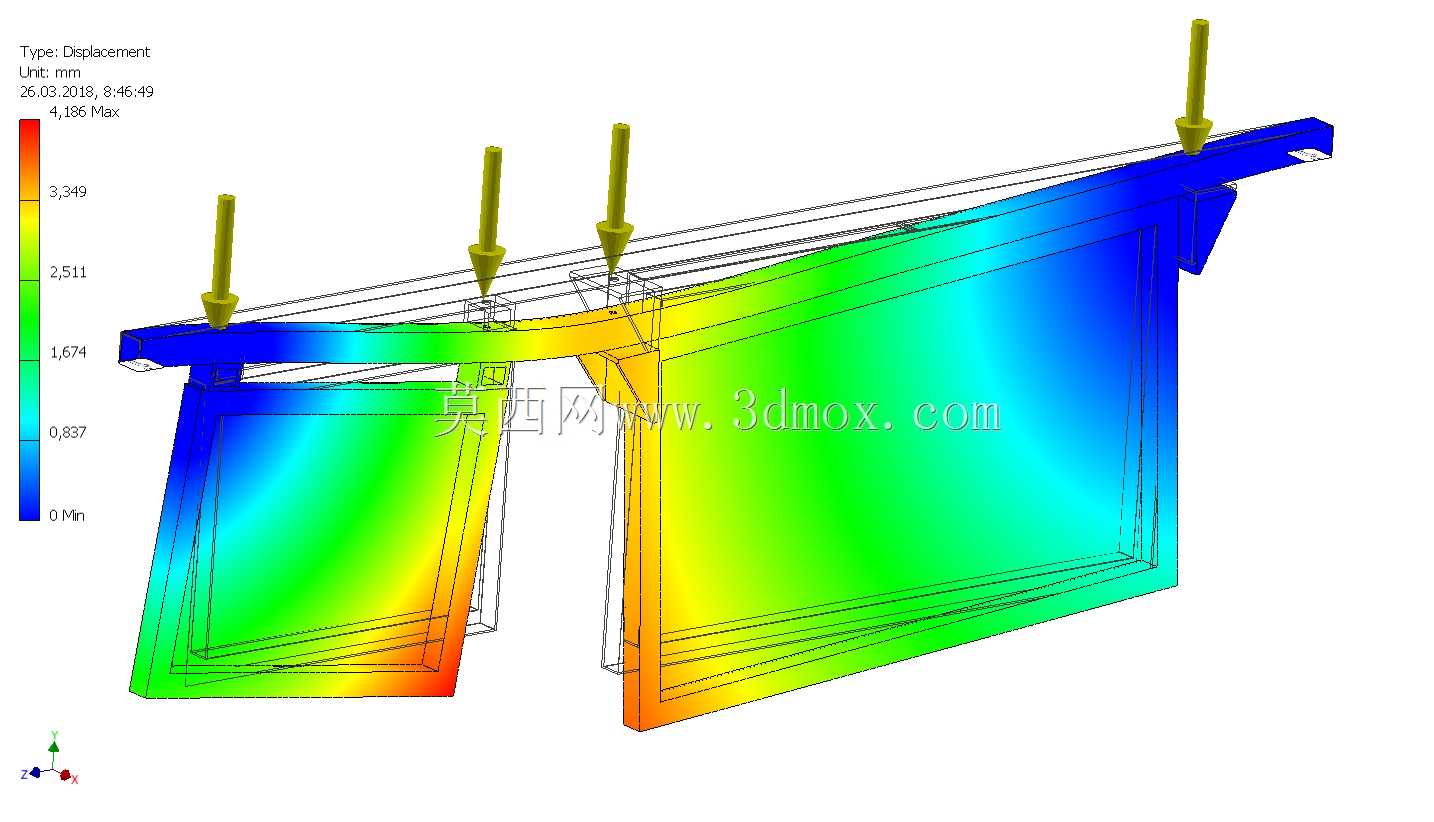

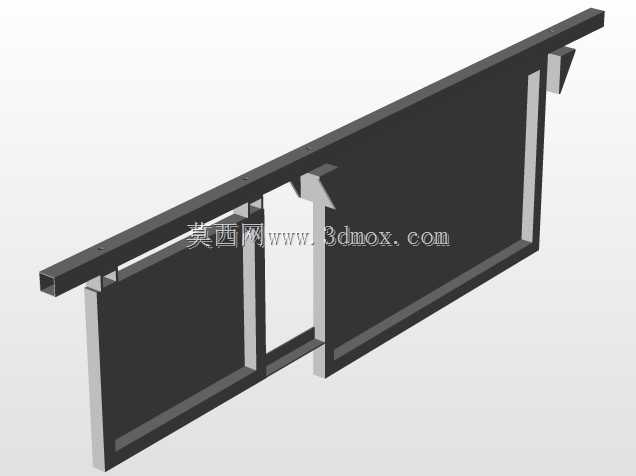

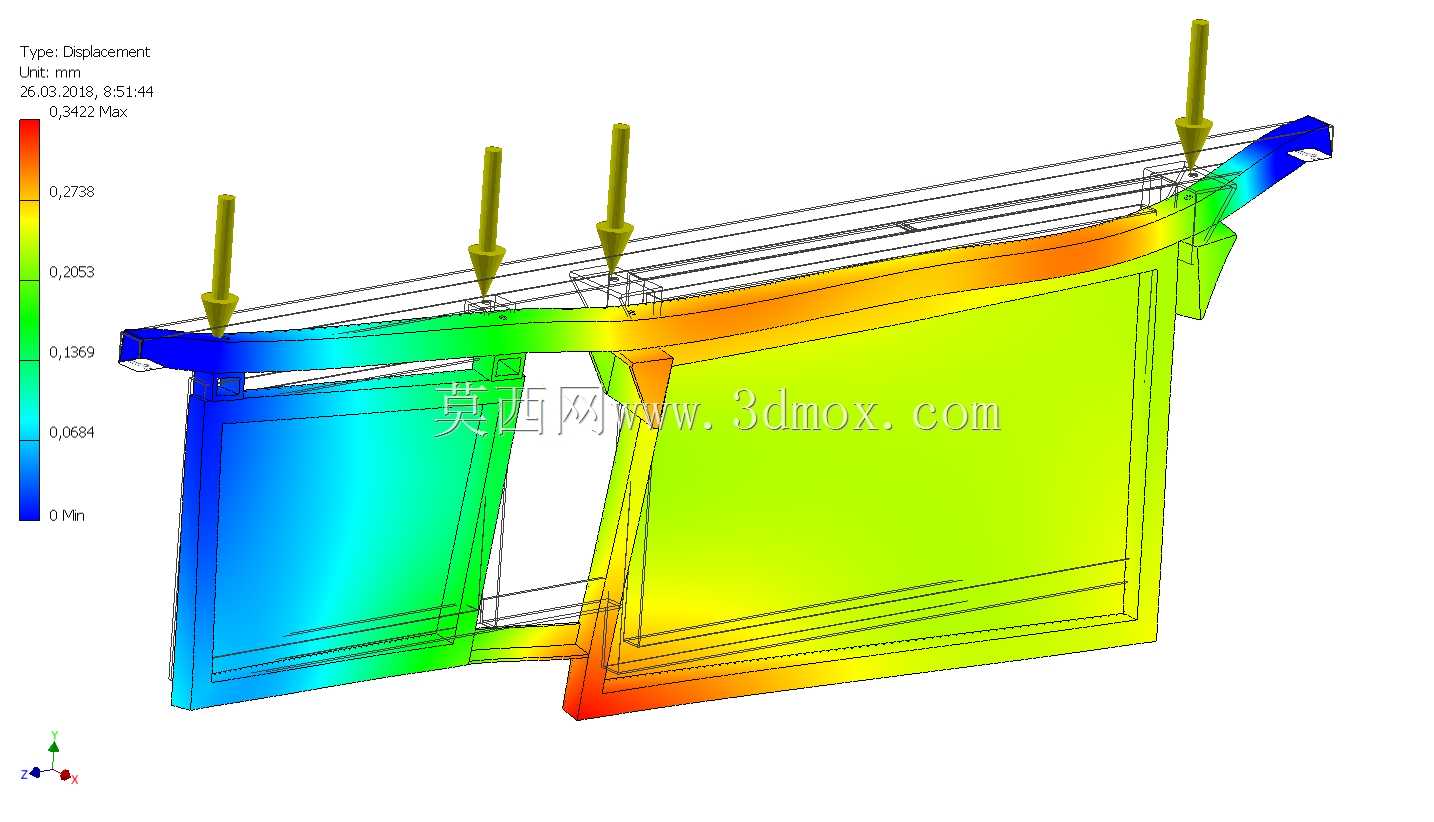

该结构主要应用于轨道交通车辆底部电池盒与CVB部件的连接场景，核心作用是在不改动原有底架框架布局的前提下，保持电池盒与CVS部件的相对安装方向，解决原有结构局部承载不足的问题，避免底架局部应力集中导致的结构变形。设计过程中优先沿用现有框架的安装接口，不需要对原有40x40x2mm方管、1mm蒙皮覆盖的既有框架做大规模改动，仅通过新增L型连接构件实现载荷传递路径的优化，大幅降低现场改造的加工与装配工作量。从受力仿真结果来看，原有无L型支撑的结构在承受上部载荷时，局部框架位置应力集中明显，单孔位置折算载荷达到160kg，相邻位置分别为69kg、69kg，长期交变载荷作用下容易出现焊缝开裂、型材变形的问题。新增的L型连接结构采用50x50x2mm钢管作为主承载梁，单根梁重量仅7.1kg，搭配40x40x5mm的L型型材作为辅助连接，单段L型材重量0.7kg，整体附加重量极低，不会对车辆底架造成额外的负重负担。设计时充分考虑了安装边界，所有新增构件的安装孔位完全匹配原有框架的预留孔，不需要在现场进行二次钻孔、焊接作业，装配时仅需通过标准紧固件即可完成固定，装配公差控制在±1mm范围内，能够适配现有底架的制造误差。载荷传递路径设计上，上部的集中载荷通过L型连接件分散到相邻的两根既有框架梁上，将原本单孔承受的160kg载荷分散到多个连接点，单孔承载降至69kg，与电池盒位置的承载水平保持一致，整个底架的受力分布更加均匀，从仿真云图可以看到，优化后结构的高应力区域范围明显缩小，最大应力值降低40%以上，满足车辆运行过程中的振动、冲击载荷要求。结构外形完全贴合底架原有轮廓，不会超出车辆底部的设备安装限界，不会与周边的管线、其他吊挂设备产生干涉，所有外露棱边都做了倒角处理，避免装配过程中划伤线缆或施工人员，钢结构表面可根据整车防腐要求做对应的喷涂处理，适配不同运营环境下的防腐需求。
