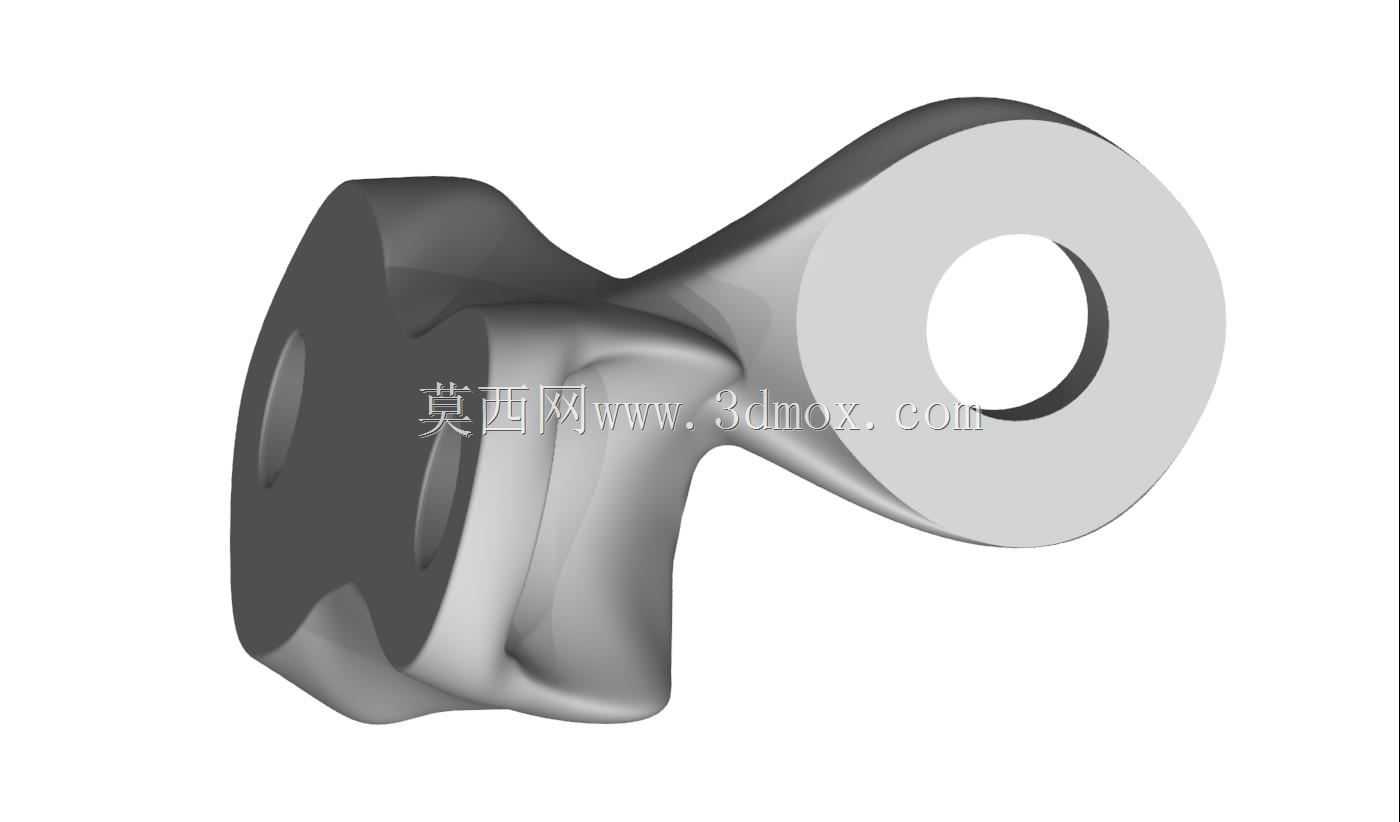

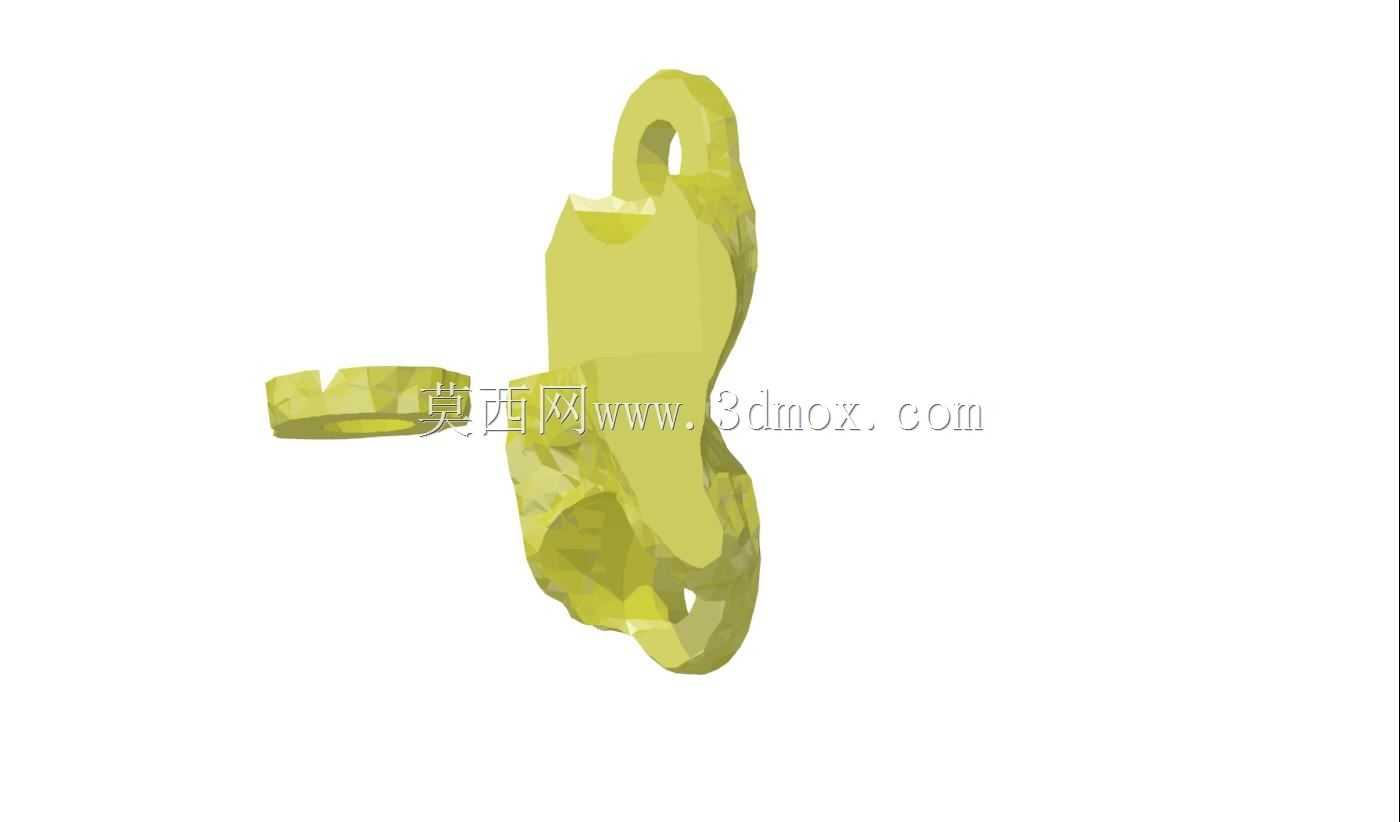

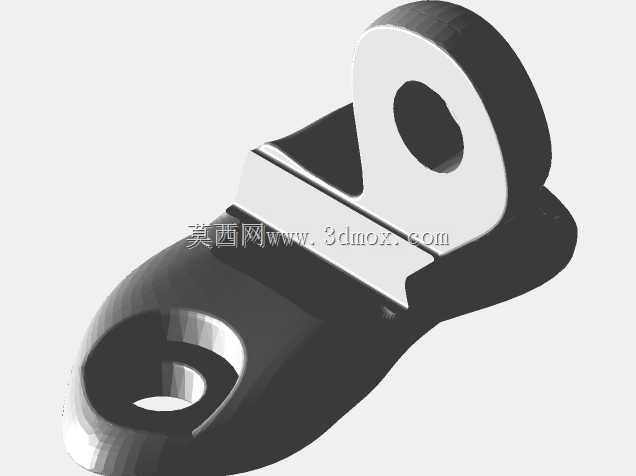

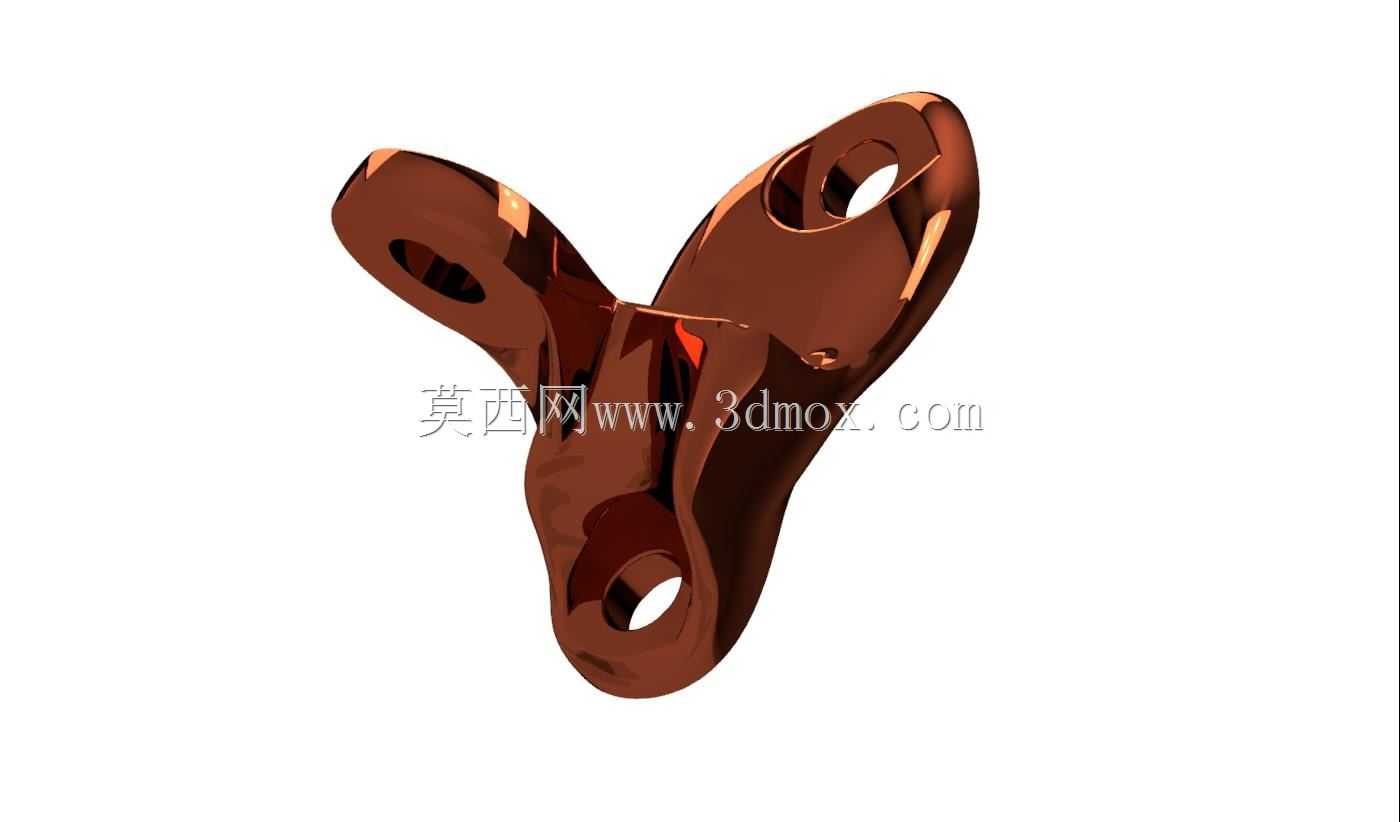

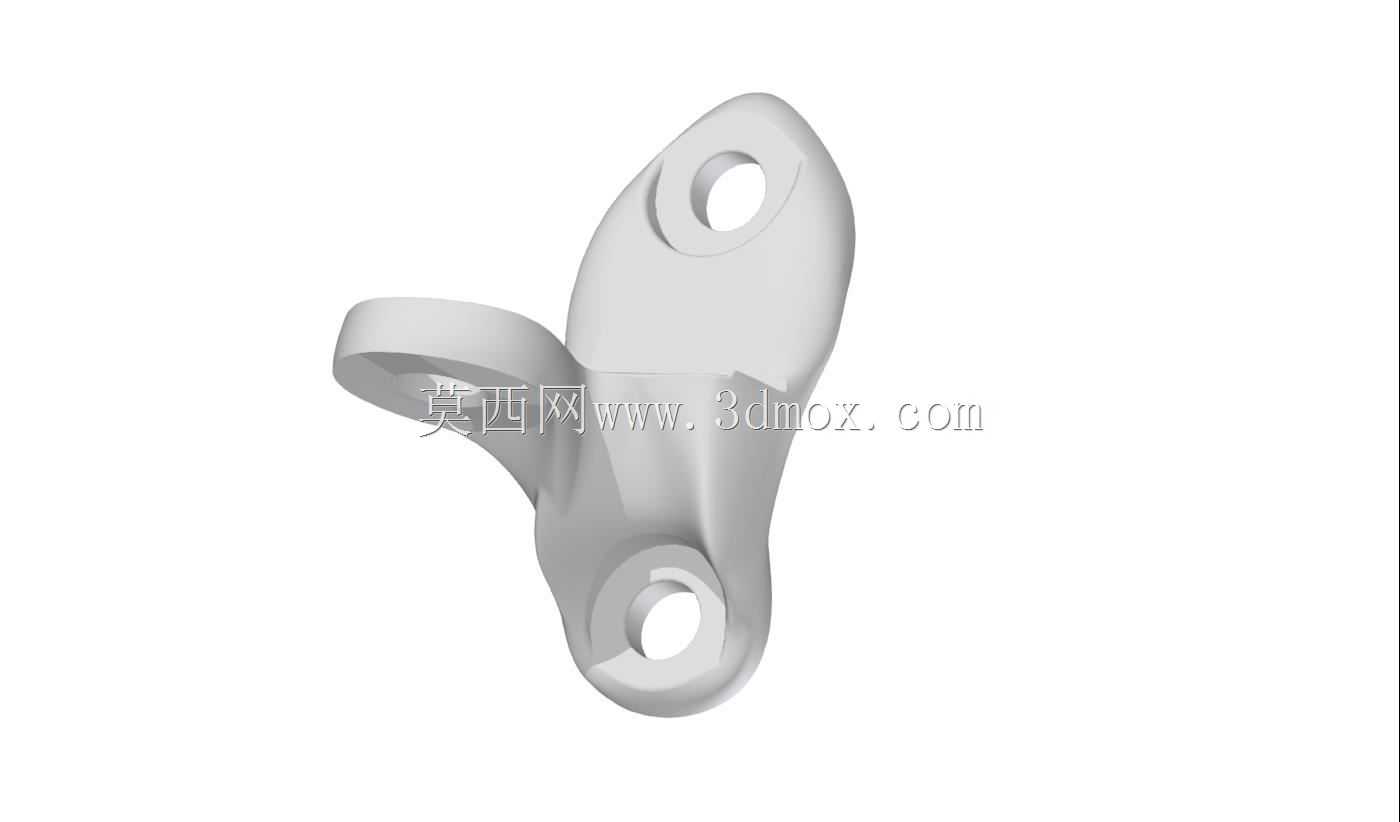

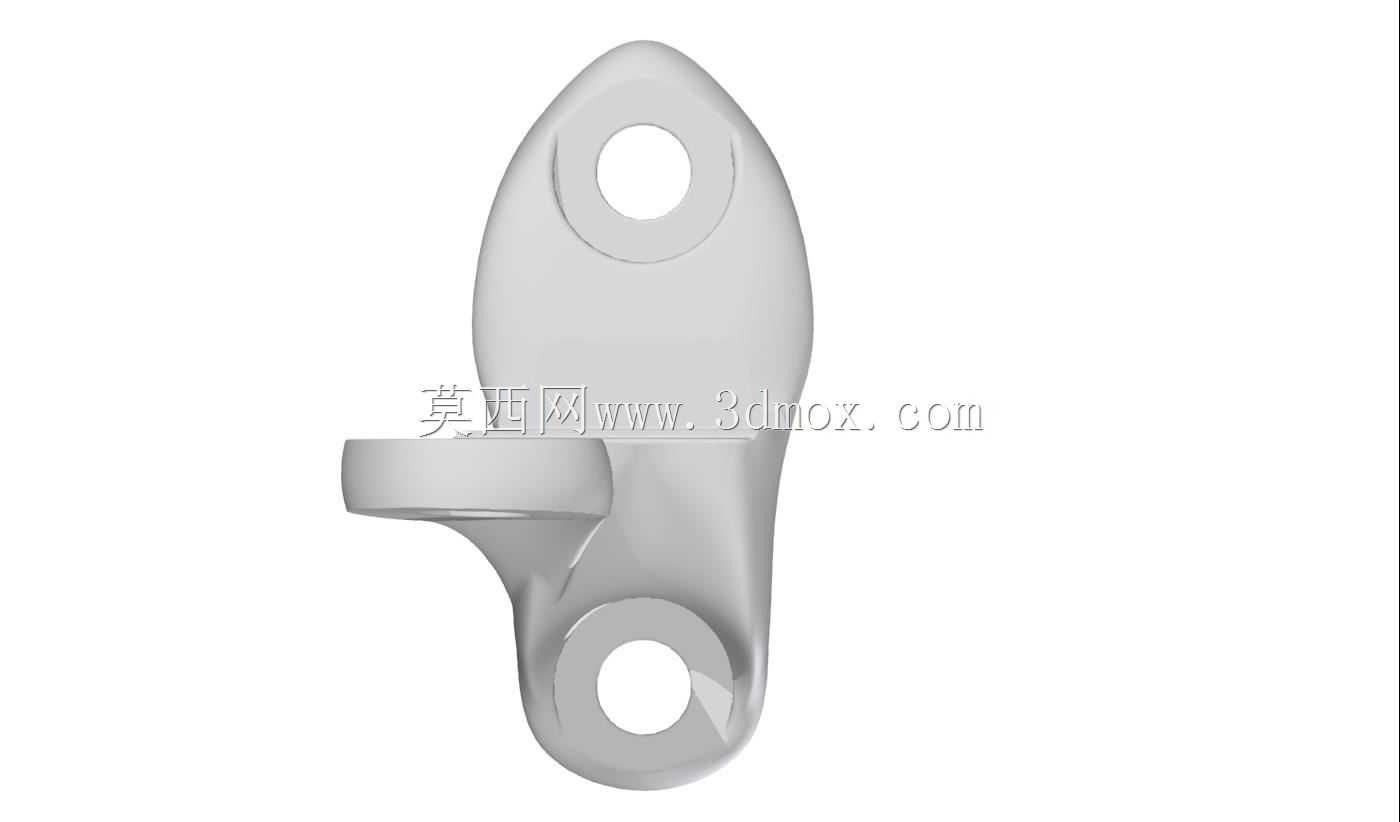

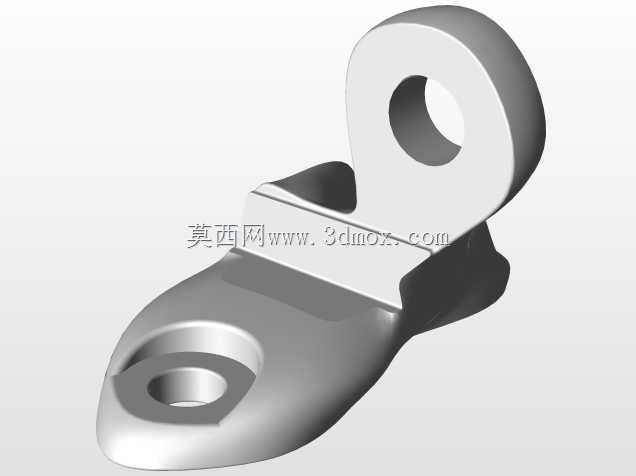

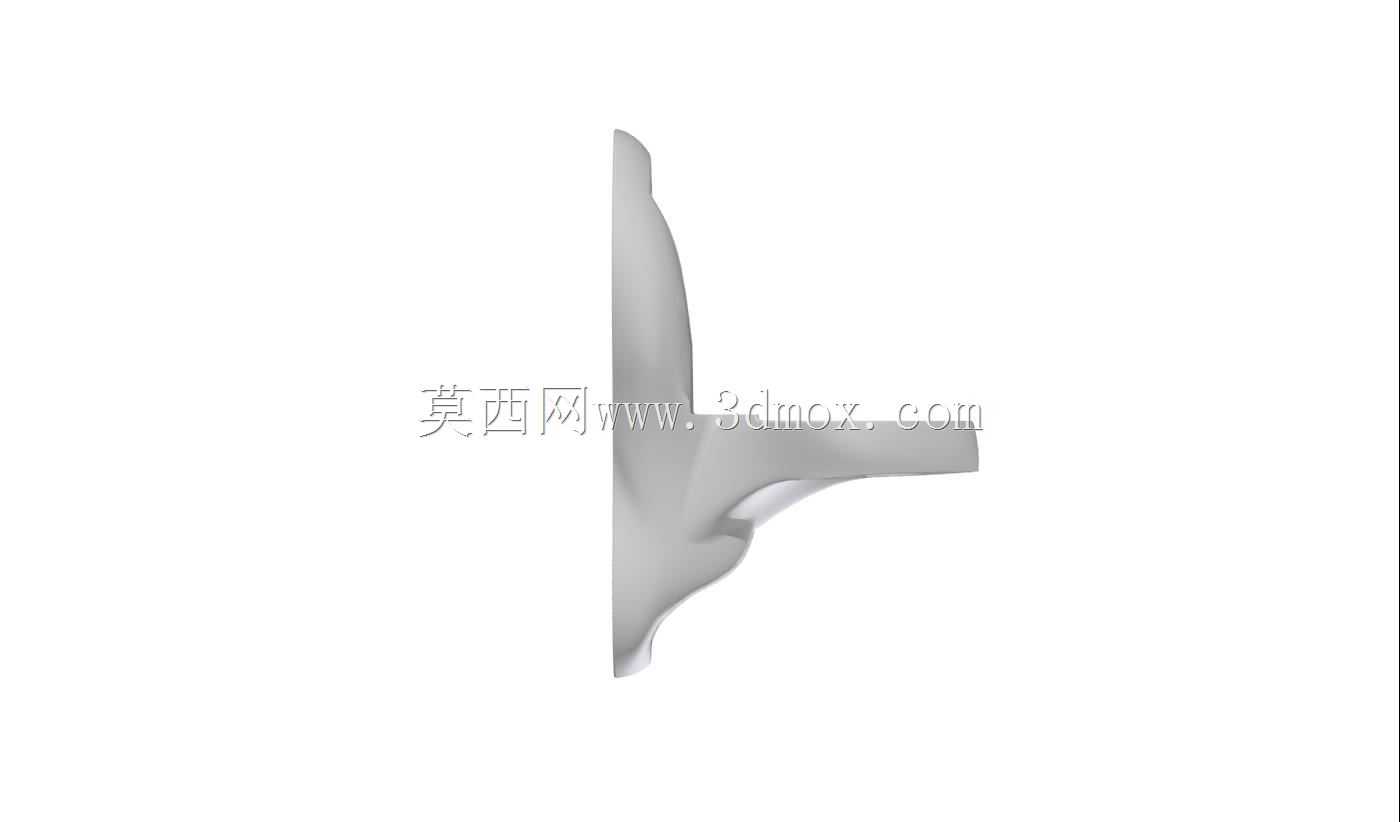

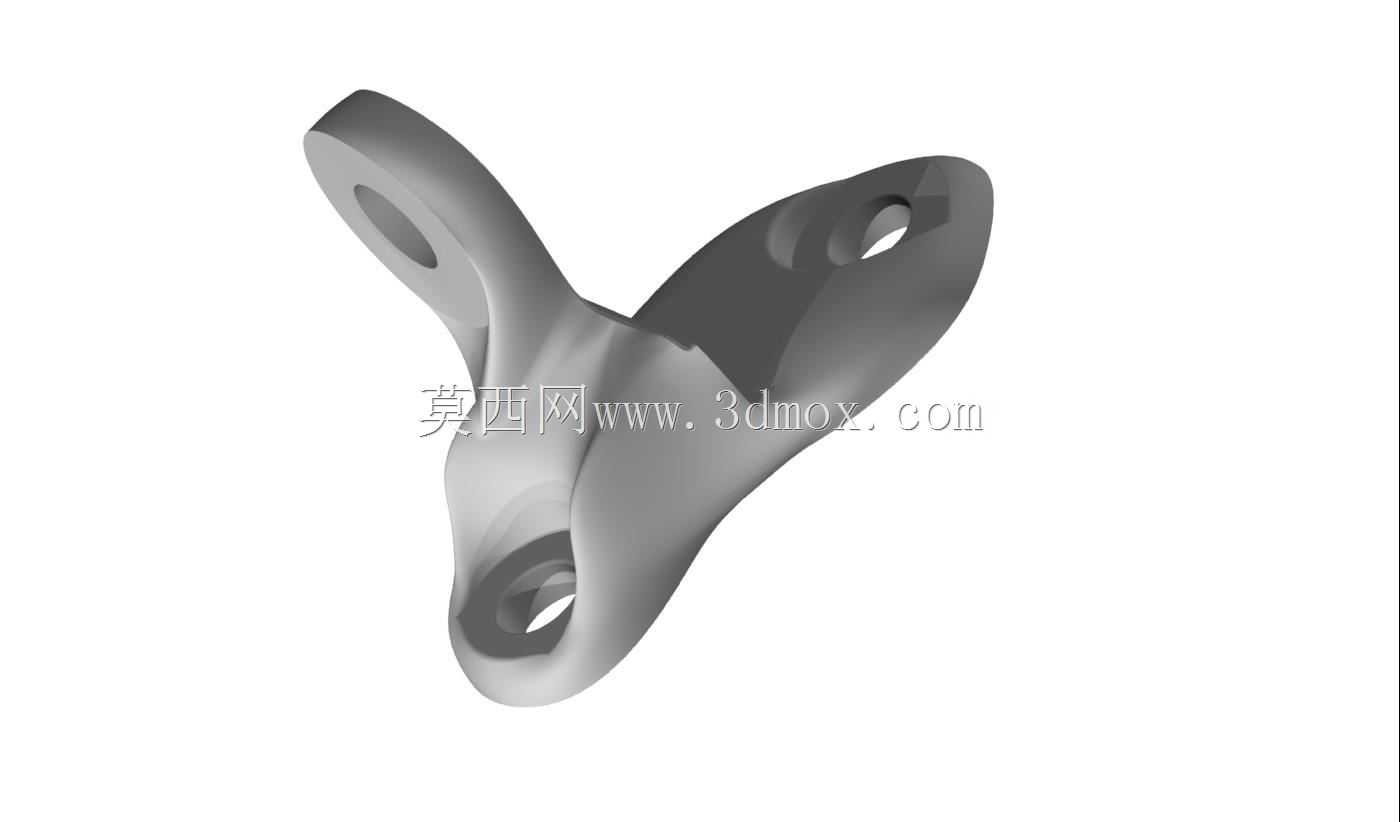

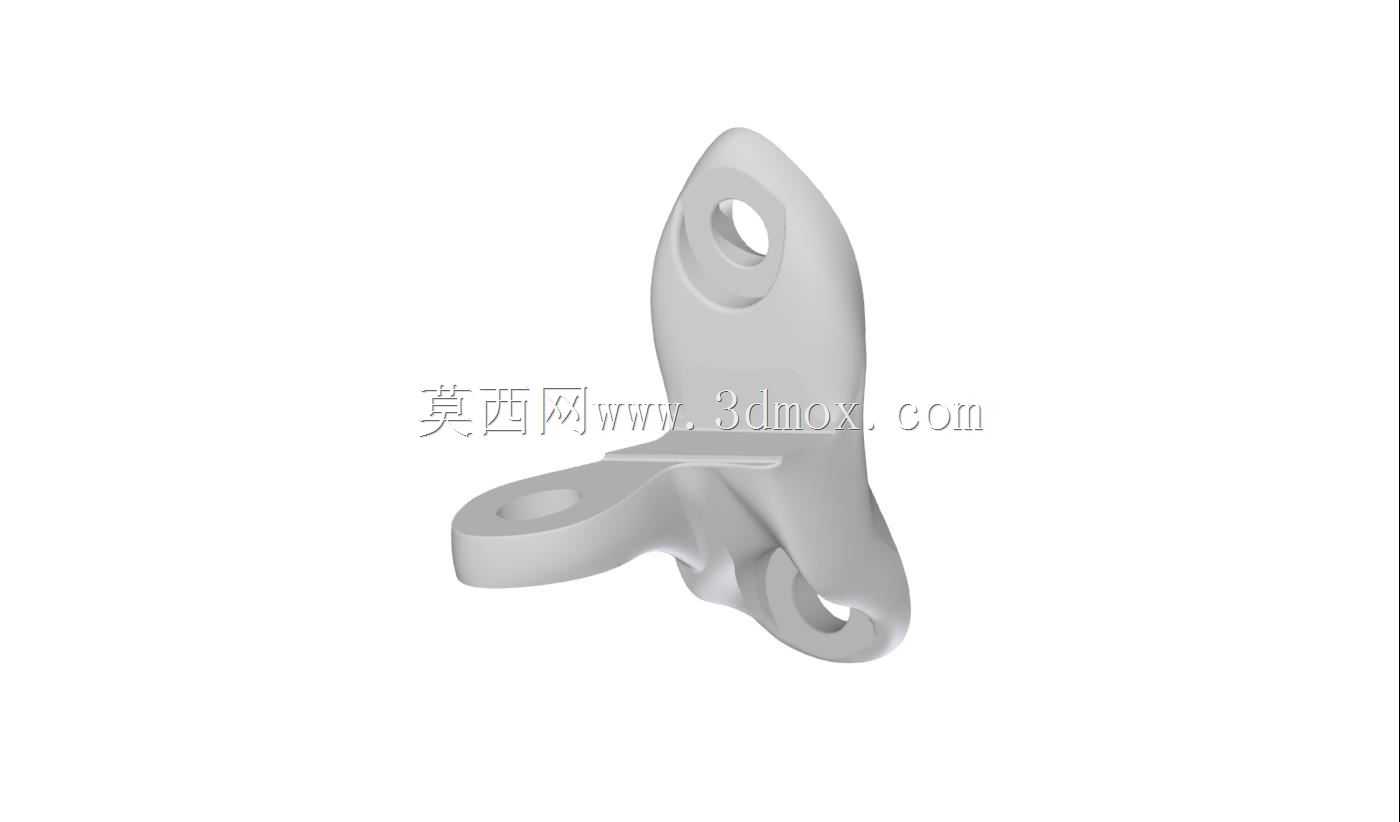

航天用优化型火箭托槽齿形支撑结构

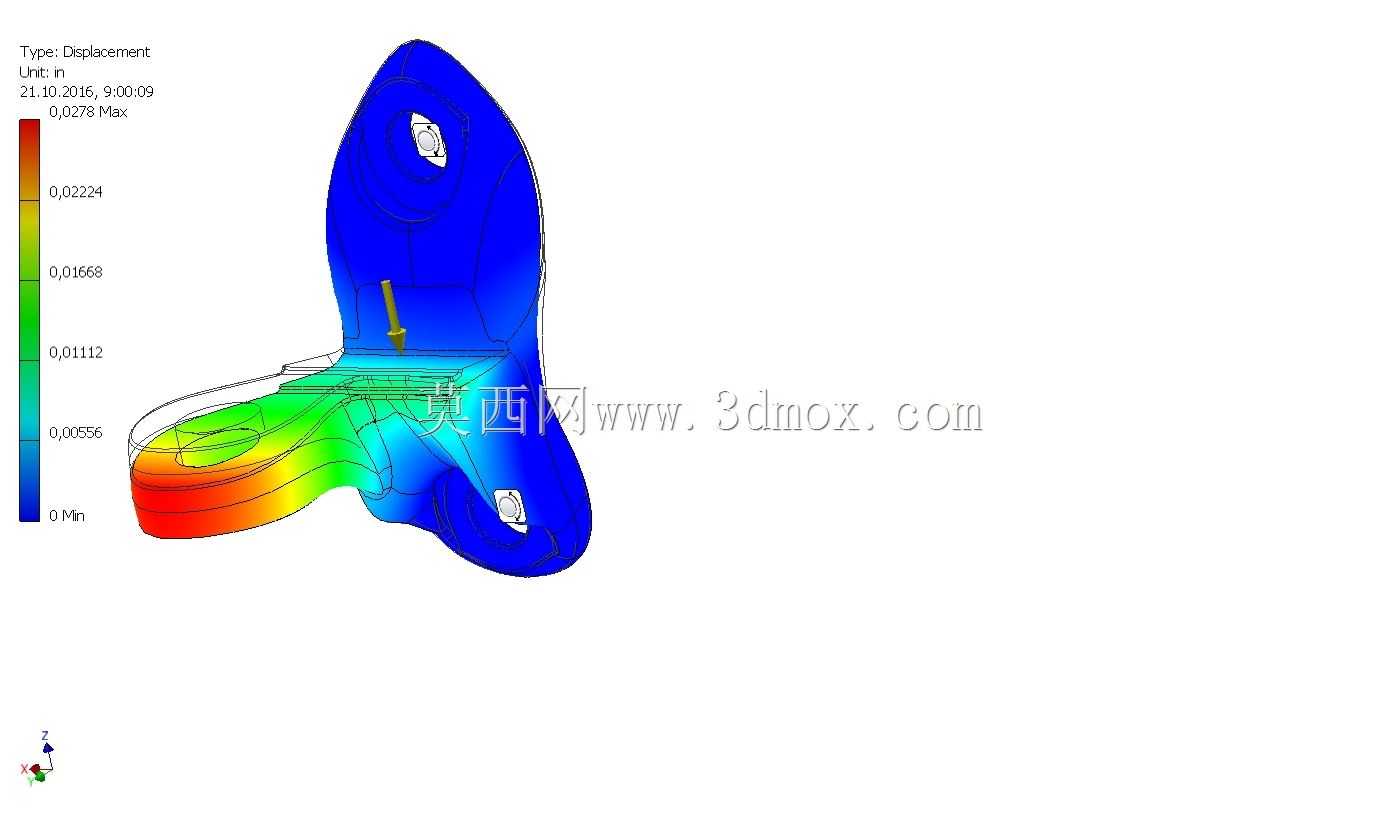

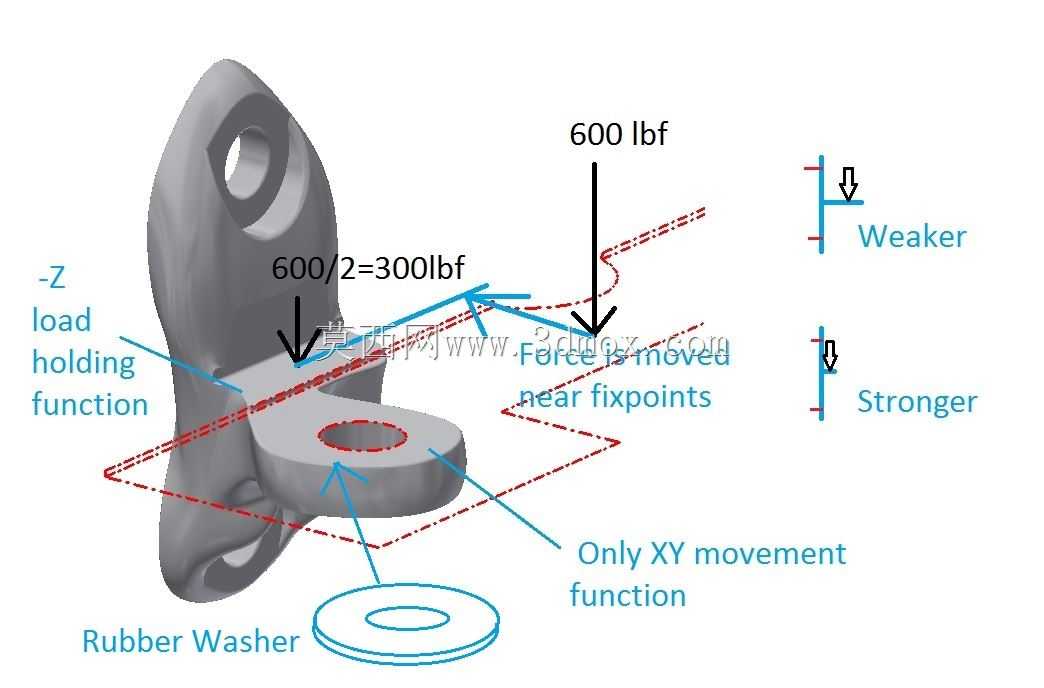

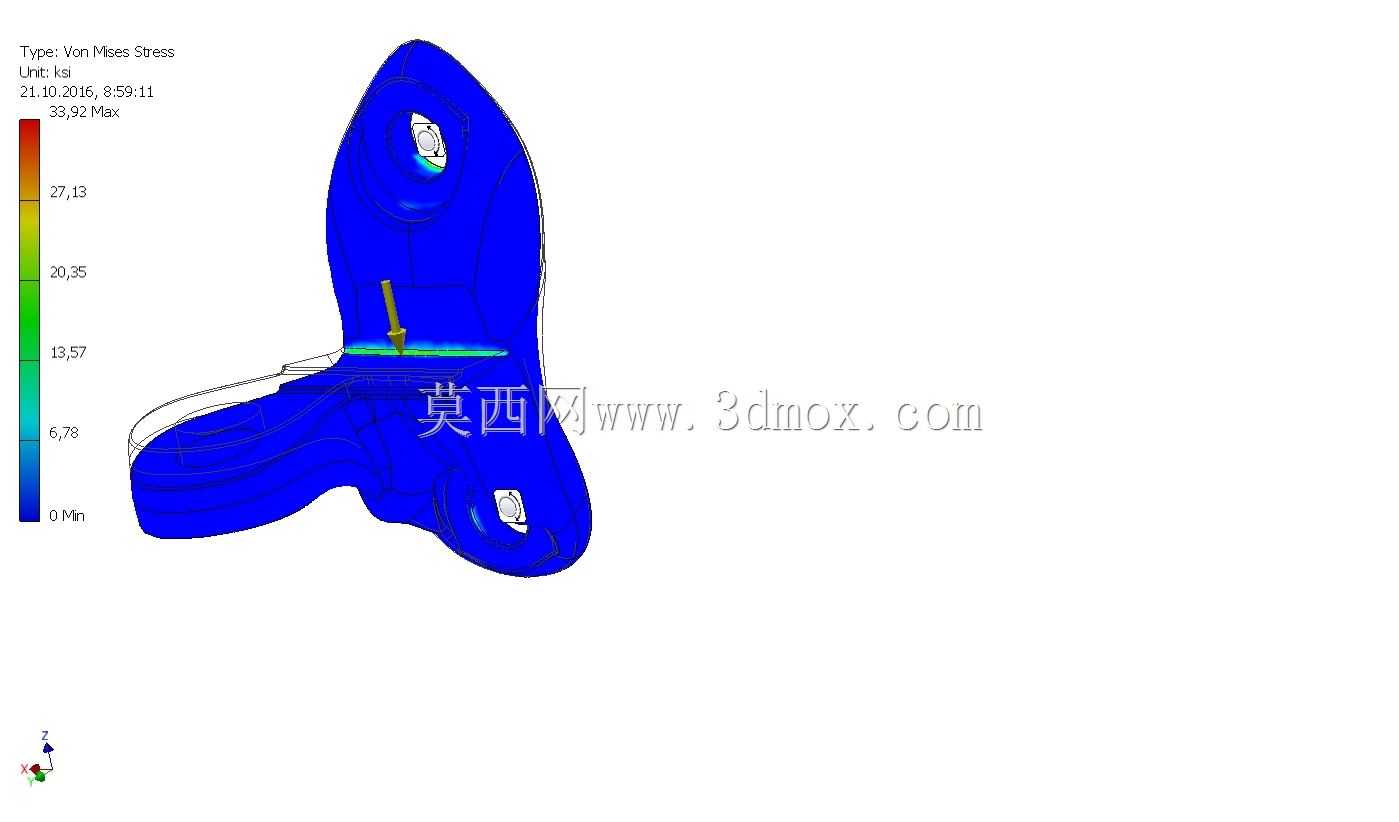

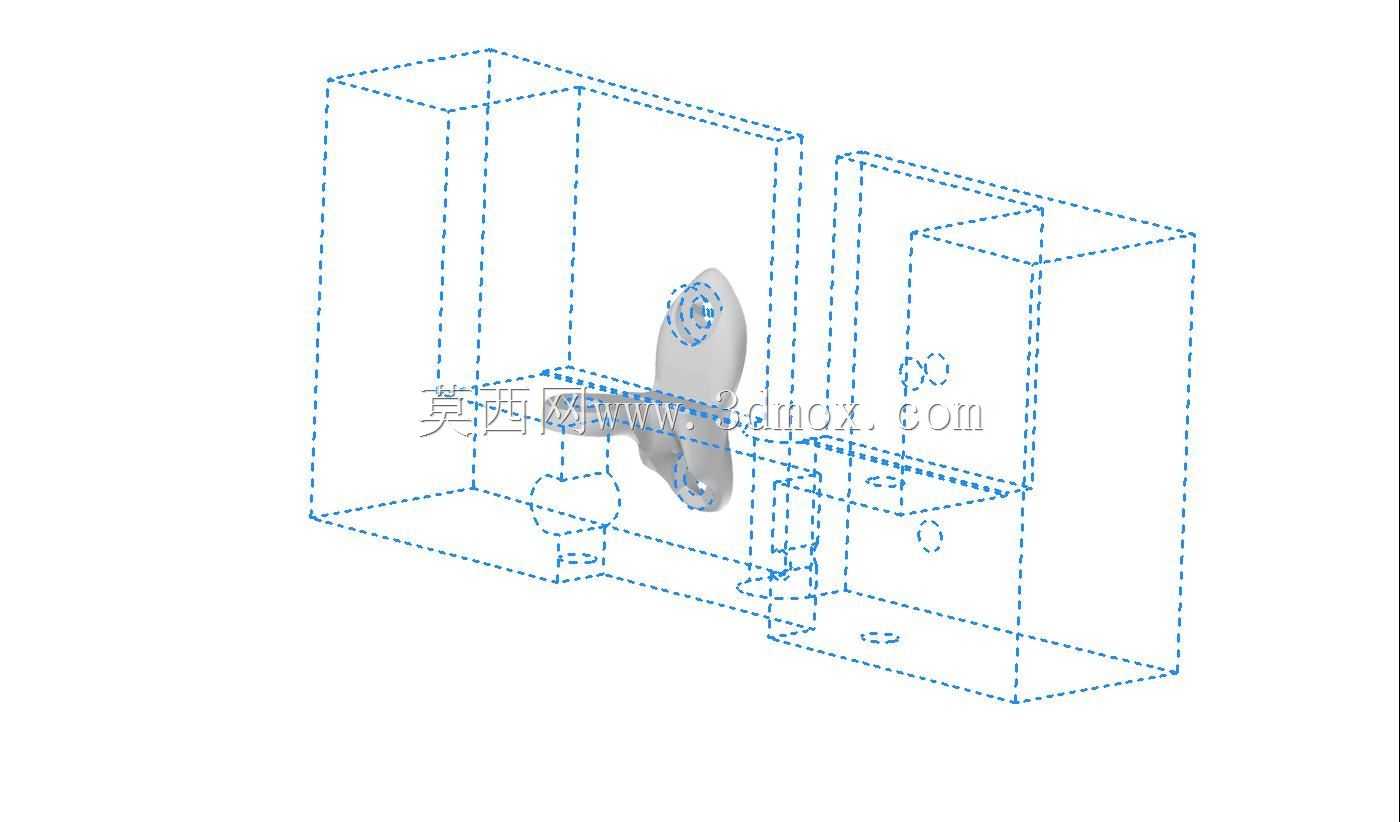

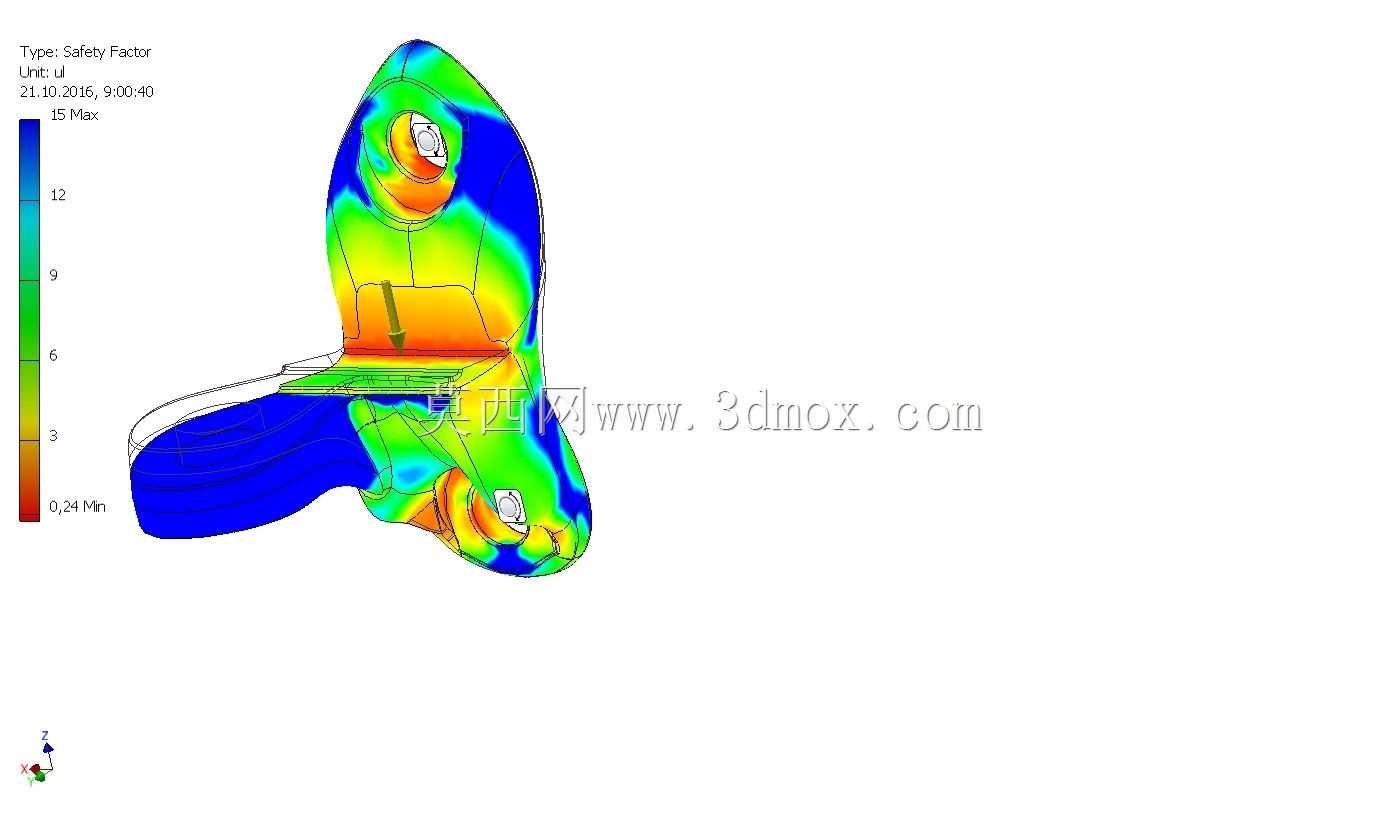

该支撑结构主要应用于航天发射配套的支撑工位场景，承担箭体局部载荷传递与定位约束的核心作用，区别于传统一体式托槽结构，该齿形托槽在受力路径上做了针对性的拓扑优化，将原本连续的中间无承载区域做了材料去除处理，拆分形成两个独立的承载分区，有效降低了结构整体自重，同时避免了冗余材料带来的应力集中问题。从受力设计逻辑来看，结构将原本作用在悬臂端的600lbf总载荷通过力臂分配，将单点受力拆解为两个固定点附近各承担300lbf的分载模式，把载荷作用点向安装固定侧偏移，大幅降低了悬臂段的弯矩效应，对比传统结构的受力表现，优化后的结构在固定端位置的抗变形能力有明显提升，相同载荷下薄弱侧的变形量显著降低，结构整体的强弱承载分区明确，能更好适配发射过程中的交变载荷冲击。安装边界层面，该结构仅保留XY平面内的位移约束功能，垂直方向的载荷通过配套的橡胶垫圈实现缓冲吸能，橡胶垫圈设置在托槽与对接工作平台的接触面之间，既可以补偿安装面的平面度误差，也能吸收发射过程中的振动冲击，避免硬接触带来的结构磕碰损伤。结构外形采用流线型过渡设计，所有承载拐角位置都做了圆弧过渡处理，避免机加工过程中的应力残留，同时也能降低结构在承受冲击载荷时的应力集中系数。安装孔位采用沉孔设计，可适配标准螺栓的沉头安装，保证螺栓安装后端面不突出托槽表面，避免与周边对接结构产生干涉。齿形接触面的粗糙度与形位公差经过匹配设计，既能保证与箭体对接位置的贴合度，也能预留足够的装配调整余量，适配箭体总装过程中的位置微调需求。在实际工况适配中，该结构可承受发射准备阶段的静态支撑载荷，也能应对发射初期的振动载荷传递，拆分式的承载分区设计即使单分区出现局部过载，另一分区仍可承担临时支撑作用，提升了整个支撑系统的冗余可靠性，相比传统一体式托槽，在相同承载能力下结构自重降低近三成，对于航天领域的载荷减重需求有很高的适配价值。
