多板离合器CATIA三维结构设计模型

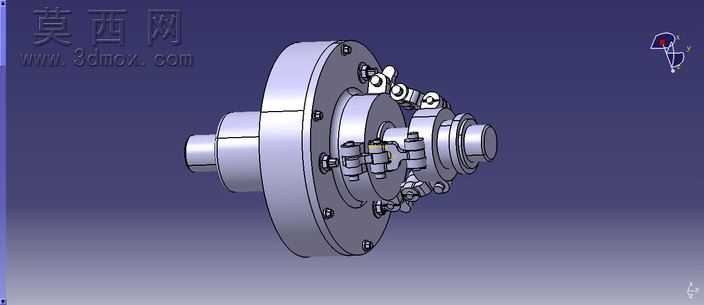

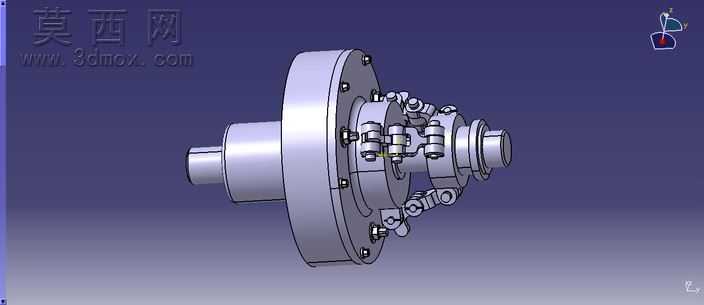

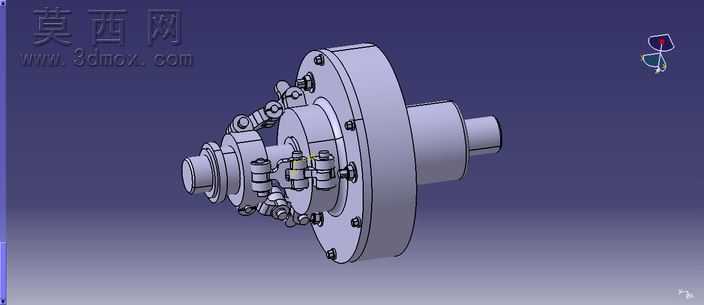

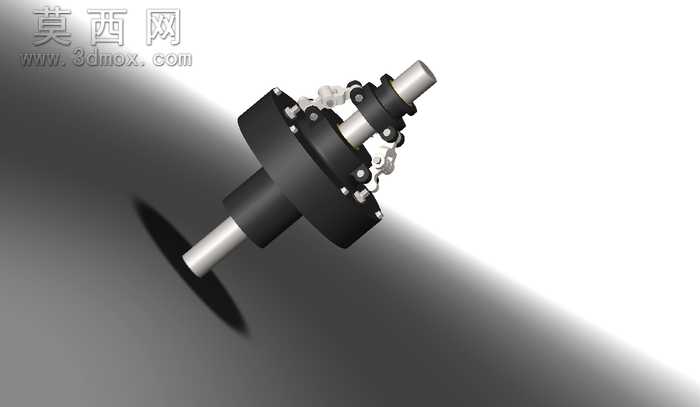

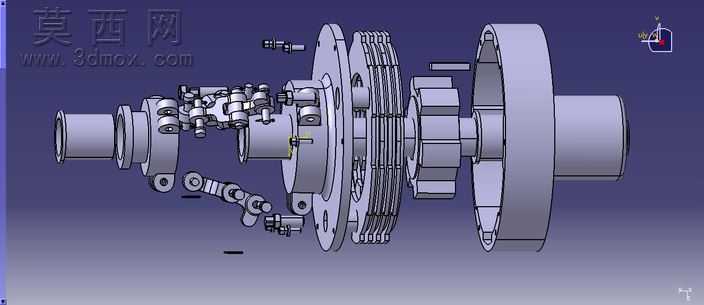

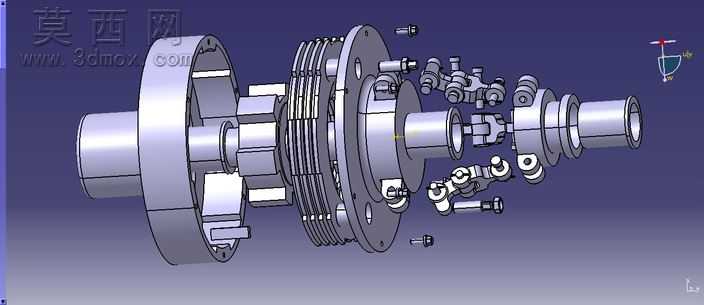

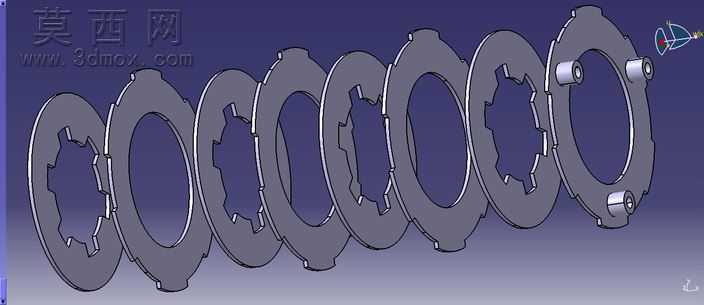

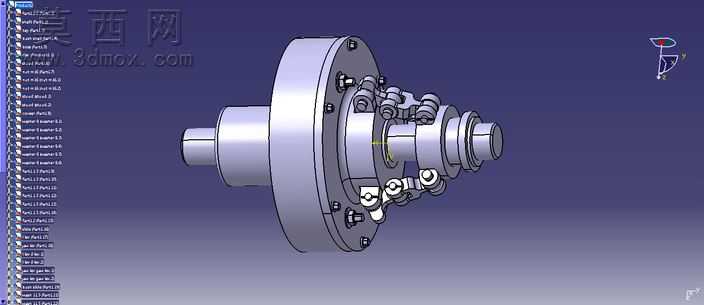

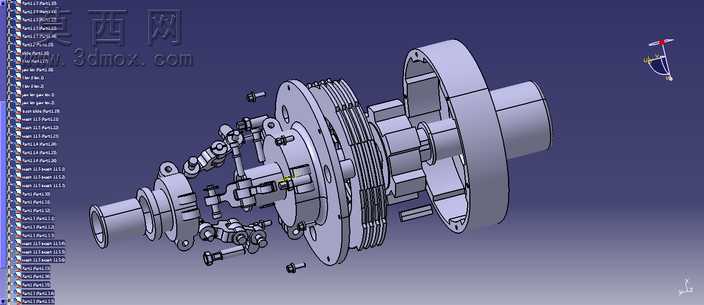

本多板离合器模型采用CATIA软件完成全参数化三维建模，建模过程严格遵循机械传动部件的设计规范，对离合器的每一处结构细节都做了精准还原。模型整体采用实体建模方式构建，对主动盘、从动摩擦片、压紧机构、分离操纵组件、连接法兰等核心零件都进行了独立建模后完成虚拟装配，各零件间的装配约束完全匹配实际离合器的装配逻辑，可清晰呈现多板离合器的内部构造与装配关系。渲染阶段采用金属材质模拟离合器各钢制零件的表面质感，对摩擦片部分赋予了符合复合材料特性的哑光材质，通过调整场景光照与视角，完整呈现出离合器的外观轮廓与结构层次，模型无破面、无重叠几何，结构逻辑严谨。多板离合器依靠多组摩擦片的压紧与分离实现动力的接合与切断，相比单片离合器具备更大的摩擦接触面积，可在有限的径向尺寸内传递更大的扭矩，广泛应用于机床、工程机械、传动设备等需要平稳动力接合的场景。本模型在设计时充分考虑了多板离合器的工作特性，对摩擦片的排布间隙、压紧弹簧的安装位置、分离杠杆的铰接结构都做了符合工程实际的设计，还原了离合器接合时摩擦片逐级压紧传递扭矩、分离时摩擦片彻底脱开切断动力的动作逻辑。模型中各零件的尺寸比例协调，连接螺栓、定位销等标准件都按照对应标准规格建模，可作为机械设计教学、传动系统方案设计、离合器结构学习的参考素材，也可用于相关产品的结构验证与方案演示，帮助设计人员快速理解多板离合器的工作原理与结构组成，为后续的工程化设计提供直观的三维参考。
