电机转子带离心风叶结构三维设计

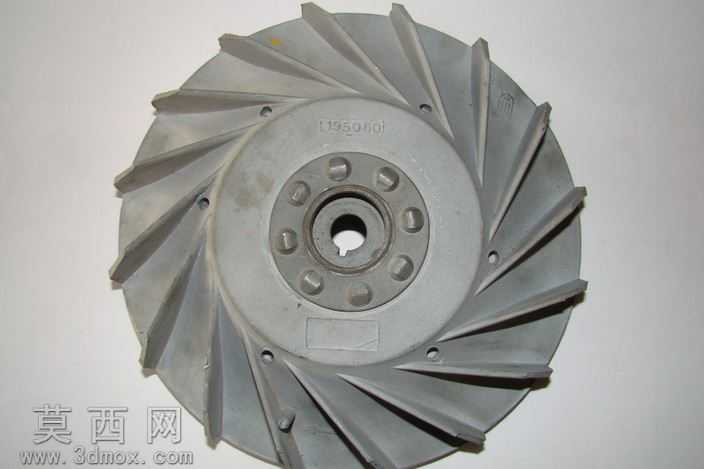

本模型为电机转子集成离心风叶的一体化结构三维设计，建模过程中首先对转子核心的轴孔配合结构进行参数化绘制，精准还原中心轴孔的键槽定位特征，保证与电机输出轴的装配公差符合行业通用标准，轴孔周边均匀分布的8个凸台定位柱按照圆周阵列特征生成，每个凸台的高度、直径以及相对轴孔的中心距都经过严格尺寸校验，确保转子叠片组装时的同轴度要求。外围的离心风叶采用径向倾斜式流线型设计，每一片风叶的曲面弧度都经过流体力学仿真优化，建模时通过引导线放样生成风叶实体，再通过圆周阵列完成20片风叶的均匀排布，风叶与转子基体的过渡位置做了圆角处理，减少高速旋转时的应力集中问题。转子基体上的多个安装小孔按照实际装配需求定位，分别对应动平衡校正、端盖固定等功能，建模时对每个孔的深度、孔径以及沉台结构都做了精细化还原，表面的标识刻印区域通过包覆特征实现，还原实物的标识细节。材质配置上，转子主体采用铸铝合金材质，调整材质的粗糙度、金属度参数模拟铸铝件的哑光金属质感，风叶边缘做了轻微的磨损质感处理，还原实际加工后的表面状态。设计过程中充分考虑转子的动平衡特性，所有圆周分布的特征都严格按照对称原则排布，避免高速旋转时产生偏心振动，风叶的倾斜角度经过反复调整，在保证散热风量的同时降低风阻损耗，整体结构集成了转子的传动功能与风叶的散热功能，无需额外加装散热风扇即可实现电机运行时的自主散热，简化了电机的整体装配结构，减少了零部件数量，提升了电机运行的可靠性。
