方形安装座承插式金属支撑固定件

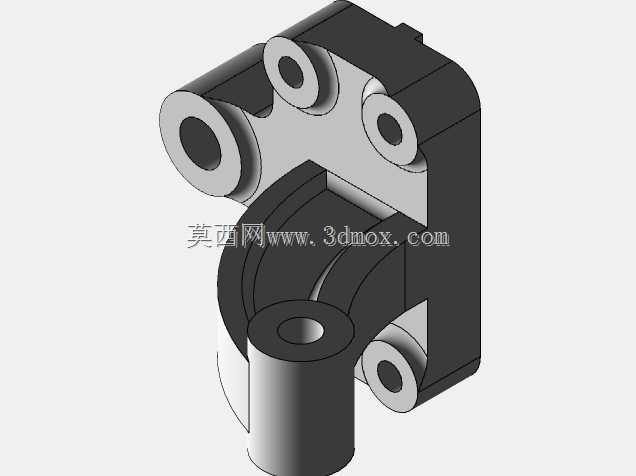

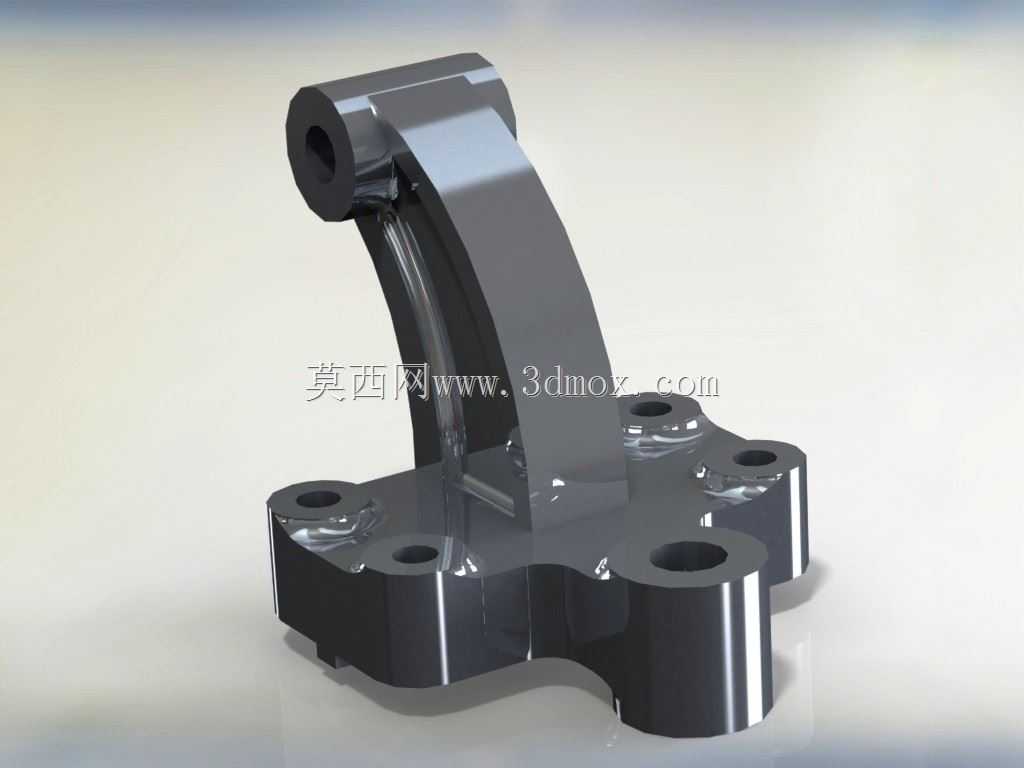

　　这类承插式方形安装座支撑件，在工业设备机架、生产线旁侧辅件固定、仓储货架附属构件安装、小型设备外置模块挂载场景中应用十分普遍，不同于常见的悬臂式L型支架，该结构采用底座贴装+上方承插槽的组合形式，能在有限安装空间内实现插接式构件的快速定位与承重，避免额外的抱箍、打孔固定工序，在设备改造、现场加装辅件的场景中能大幅降低安装工作量。

　　从实际使用的功能特性来看，该支撑件的核心作用是为插入承插槽的方形杆件、模块安装柄提供垂直于安装面的承重支撑，同时限制插接件的水平方向位移，底座上的四个安装孔采用对称分布设计，适配M4到M6规格的常用安装螺丝，不管是在冷轧钢板设备护板、铝型材机架立面，还是砖混墙面的预埋安装板上，都能实现稳定固定，不会因为单侧受力出现底座翘曲的问题。承插槽的内腔做了微小的拔模斜度，既方便插接件快速对位插入，也能在插接件装入后通过间隙配合减少晃动，当需要固定插接件时，可在槽壁预留的顶丝孔位加装紧定螺丝，实现无间隙锁止，适配不同振动等级的设备使用场景。

　　在设计思路层面，该结构优先考虑了安装容错性与承重冗余，底座采用方形平板结构，四个安装孔的孔位距离底座边缘预留了足够的扳手操作空间，现场安装时不需要特殊工具，普通十字螺丝刀或者内六角扳手即可完成固定。承插部位与底座采用一体化折弯+焊接成型工艺，衔接位置做了圆角过渡，避免应力集中导致的受力断裂，按照常规Q235钢板3mm厚度的选材计算，垂直承重可达到80kg以上，完全满足小型传感器安装支架、管线承托、小型操作盒挂载的承重需求。承插槽的开口方向垂直于安装底座平面，相比斜向支撑的支架，该结构在垂直安装面上占用的纵深空间更小，适合设备内部走线空间紧张、安装位周边有其他运动构件的场景，不会出现构件干涉的问题。

　　从安装边界与尺寸适配来看，该支撑件的底座边长控制在80mm左右，四个安装孔的中心距为60mm，适配市面上通用的铝型材端面安装孔位，也能直接固定在标准的100mm间距的C型钢安装梁上。承插槽的内孔尺寸适配25mm宽度的方形方管或者同尺寸的安装柄，槽深达到30mm，足够的插接深度能避免插接件受侧向力时从槽内脱出。整体结构没有突出的尖锐棱角，所有外露边缘都做了倒角处理，在人员经常触碰的设备旁侧安装时，不会出现刮碰伤人的问题。如果是在有防腐需求的场景使用，该结构可替换为304不锈钢板材加工，表面做拉丝或者喷砂处理，适配食品加工车间、户外设备等有防腐防锈要求的安装环境。

　　在实际选型应用中，需要注意安装面的平面度，如果安装面存在超过1mm的凹凸差，需要在底座与安装面之间加装调整垫片，避免底座上紧后出现变形，导致承插槽的垂直度超差，影响插接件的安装精度。如果用于承托有动态载荷的构件，比如带振动的小型风机、往复运动的管线支架，需要在承插槽与插接件的配合面加装橡胶减震垫，同时在安装螺丝上加装防松垫圈，避免长期振动导致固定件松动。该结构相比一体式焊接的支撑结构，最大的优势是可实现插接件的快速拆装，需要更换或者维护插接构件时，只需要松开顶丝即可拔出构件，不需要拆卸整个底座，大幅降低后期维护的工作量。在非标自动化设备的设计中，这类支架常被用于安装光电传感器的安装杆、小型气动管路的导向座、设备安全门的限位挡块安装座，凭借规整的外形与可靠的固定效果，能减少设计人员重复绘制标准支撑件的工作量，直接选型调用即可缩短设计周期。
