家用冷热龙头注塑成型模具结构设计

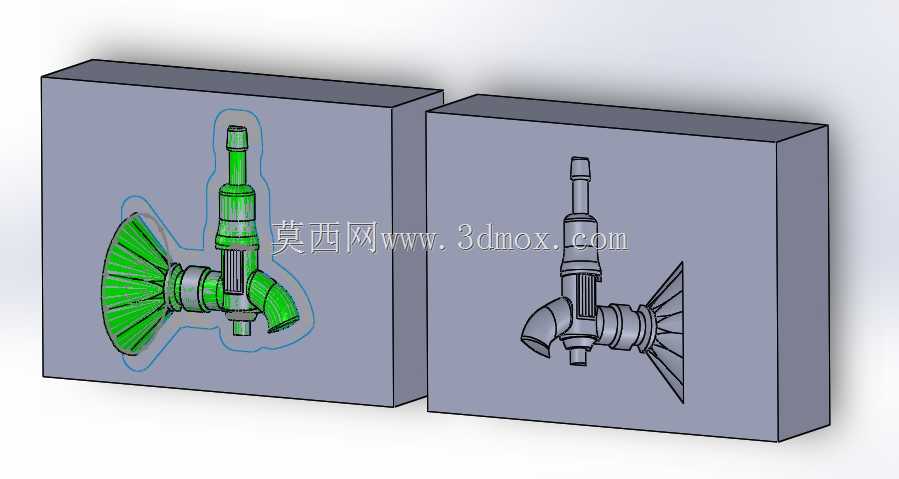

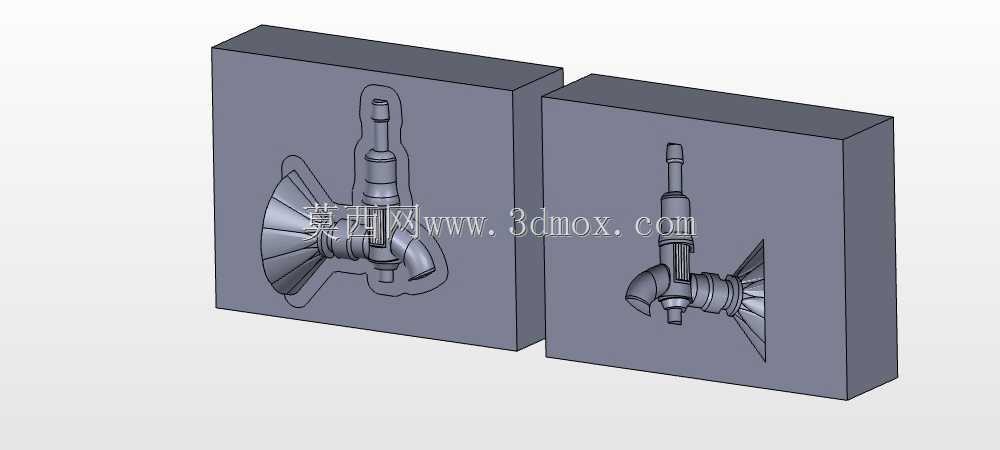

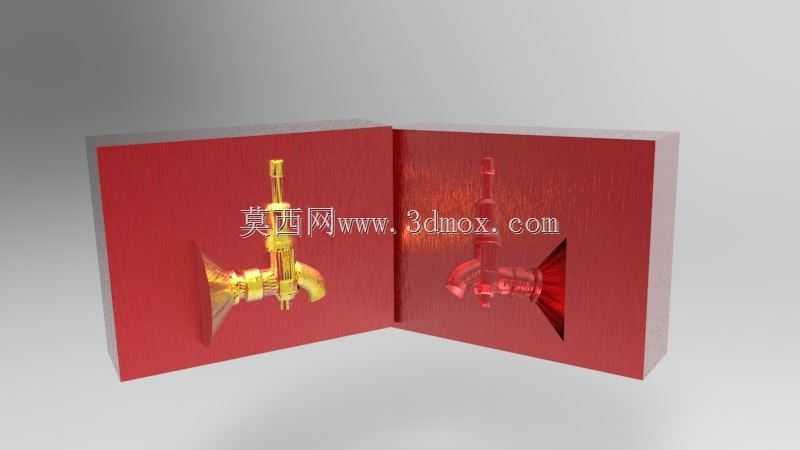

这套模具针对卫浴场景常用的冷热混水龙头壳体开发，适配卧式注塑机安装使用，成型材料选用日常卫浴件常用的ABS镀铬基材，成型后工件可直接进入表面抛光、电镀工序，最终用于家装厨卫、公共卫浴间的出水终端安装。设计阶段先梳理了龙头壳体的结构特征：工件包含主体混水腔、侧方进水接嘴、顶部阀芯安装位、前端出水嘴四个核心结构，曲面过渡多，壁厚控制在2.2-2.8mm区间，避免成型后出现缩痕、填充不足的缺陷。模具采用一模一腔的布局结构，分型面沿着龙头主体的最大轮廓线设置，开模后工件留在动模侧，通过顶针板带动的斜顶与直顶组合结构完成脱模，其中侧方进水接嘴的内凹结构采用斜抽芯机构成型，避免强行脱模导致的工件变形。定模侧加工出对应龙头外表面的型腔，表面做抛光处理达到镜面级别，减少电镀前的打磨工作量；动模侧的型芯成型龙头内部的混水流道，流道的转角位置全部做R3以上的圆角过渡，避免水流经过时产生紊流、异响。冷却水路围绕型腔、型芯分别排布，水路距离成型面的距离控制在15-20mm，相邻水路间距保持25mm，保证成型过程中模温均匀，将成型周期控制在合理区间，减少工件翘曲变形的概率。浇口设置在龙头主体的底部非外观面位置，采用侧浇口进料，熔融塑料从浇口进入后可均匀填充到各个结构部位，填充过程中不会在外观面留下明显浇口痕迹，后续去除浇口的工作量小。模架选用标准龙记模架，导柱导套配合间隙控制在0.02mm以内，保证合模时的定位精度，避免出现飞边、错模的缺陷。安装边界上，模架整体长宽尺寸适配200吨级卧式注塑机的哥林柱间距，定位圈尺寸匹配注塑机的定位孔规格，浇口套的球面半径与注塑机喷嘴半径适配，安装时可直接对位固定，不需要额外加工转接件。顶出行程设置为80mm，保证工件可以完全脱离型芯，不会出现顶出不足导致的工件刮伤。这套模具的结构设计充分考虑了卫浴五金件的外观要求与使用性能，成型后的工件尺寸精度满足卫浴配件的装配公差要求，可直接与标准阀芯、出水起泡器、进水软管等配件组装，不需要二次修整。
