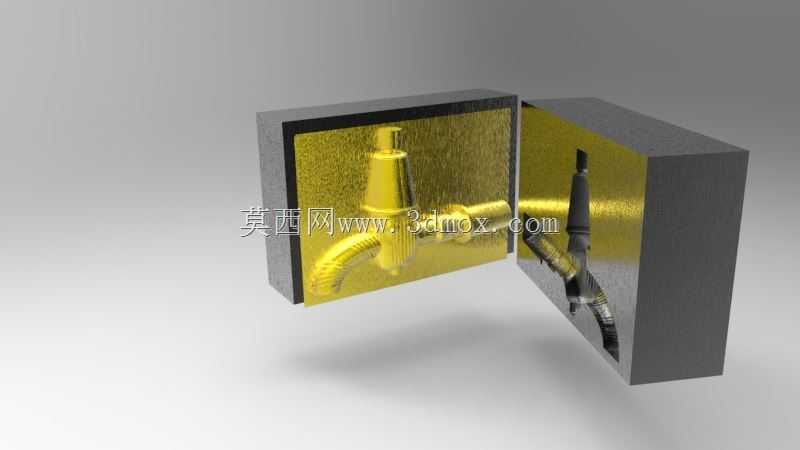

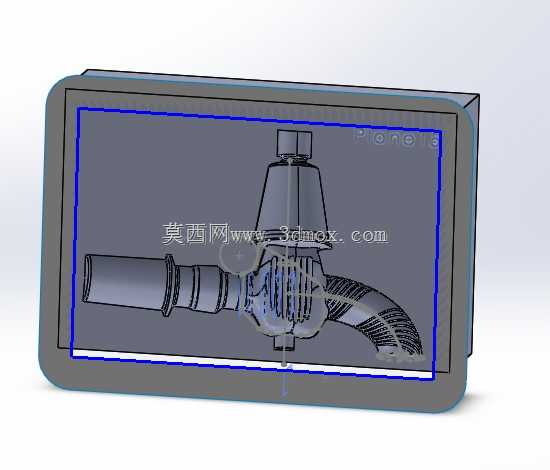

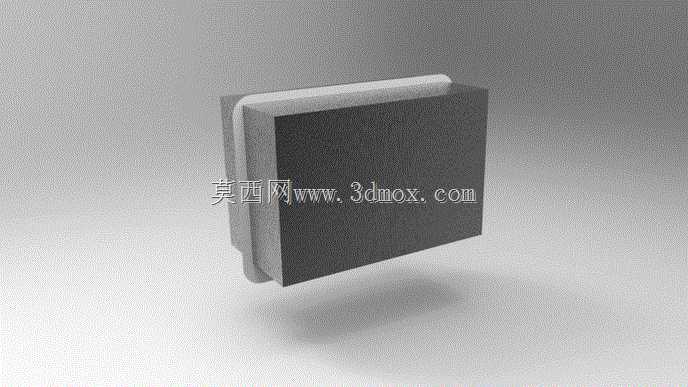

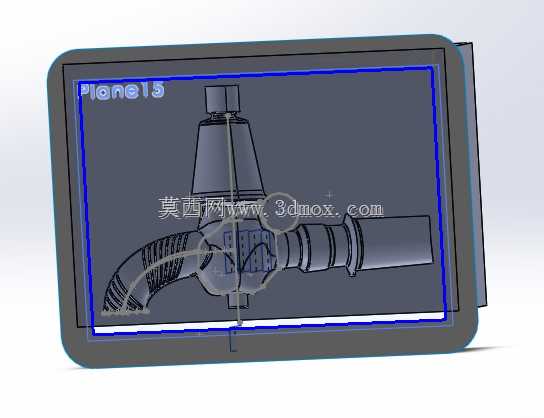

家用厨卫出水龙头注塑成型模具结构

这套模具针对厨卫场景常用的冷热水混合龙头主体外壳开发，适配主流卧式注塑机的安装规格，模架采用标准龙记模胚尺寸，整体闭合高度控制在320mm，可直接适配160吨锁模力的注塑设备，无需额外修改设备拉杆间距与安装孔位。日常量产场景中，该模具主要用于生产龙头主体的ABS镀铬基材外壳，成型后的塑件直接进入后续抛光、电镀工序，最终装配到家用台盆、厨房水槽的出水终端，承担冷热水混合导流、阀芯安装定位的核心功能。设计阶段优先考虑了塑件的外观面要求，将龙头外表面全部设置在定模型腔，避免分型线暴露在用户可见区域，动模侧设置了8处斜顶结构，用于脱出龙头内壁的卡扣与安装柱结构，进胶点选择在龙头底部的进水接口端面，采用潜伏式浇口，开模时可自动剪断浇口凝料，减少后续人工修剪的工序量。冷却回路围绕型腔与型芯均匀排布，定模侧设置6组直通水路，动模侧针对型芯深处的厚胶区域采用隔水片式冷却，确保成型周期内模温均匀控制在60摄氏度上下，避免塑件出现缩痕、翘曲等外观缺陷，成型后的塑件平面度公差可控制在0.15mm以内，满足后续电镀工序的表面平整度要求。模具的顶出系统采用顶针+顶板的组合结构，针对龙头外壳的薄壁边缘位置设置扁顶针，避免顶出时塑件出现发白、顶穿的问题，所有顶针的排布位置都避开了塑件的外观面与后续装配的密封面，不会影响最终产品的装配精度与外观质量。导向系统采用标准导柱导套配合，额外在定模侧设置了4组精定位锁模块，确保合模时型腔与型芯的同轴度误差不超过0.02mm，避免长期量产过程中出现分型面错位导致的塑件飞边问题。排气槽开设在型腔末端的填充死角位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的问题，又不会产生溢料飞边。整套模具的抽芯行程经过精确计算，侧向抽芯的行程预留了5mm的安全余量，确保开模后侧向型芯完全脱出塑件的倒扣区域，不会出现取件卡滞的问题，适配自动化机械手取件的量产需求，可直接接入无人化注塑生产线，减少人工操作的干预环节，提升量产稳定性。
