可3D打印纪念标识牌立体结构设计

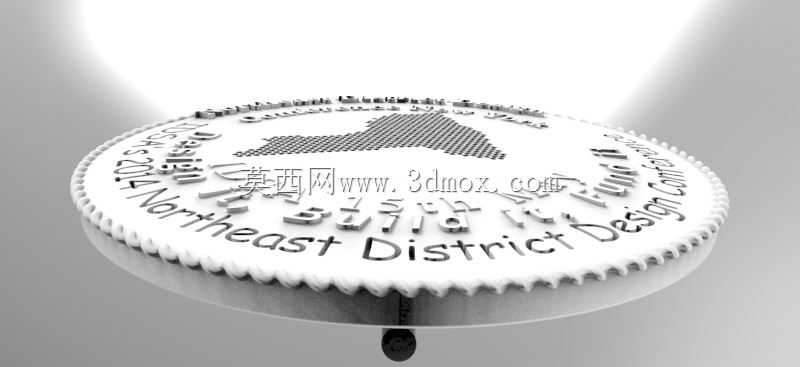

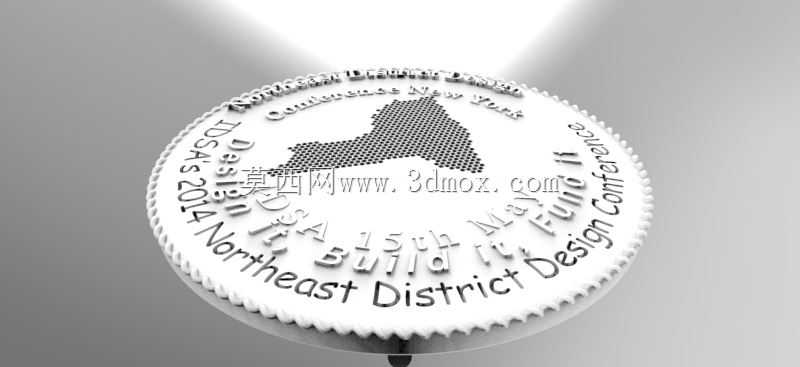

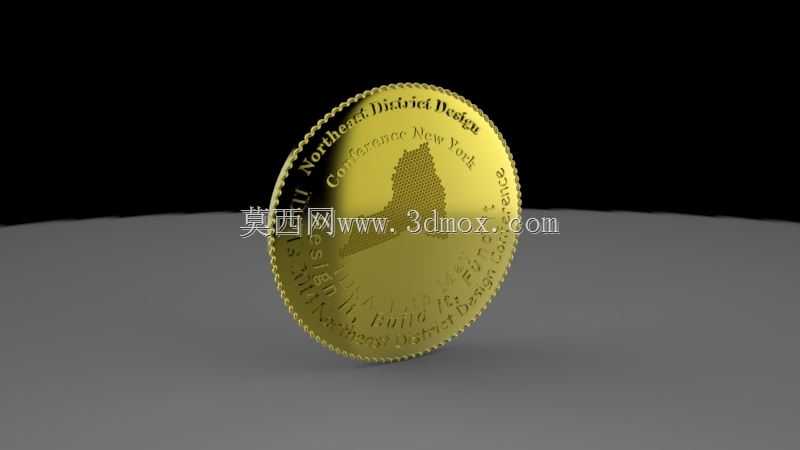

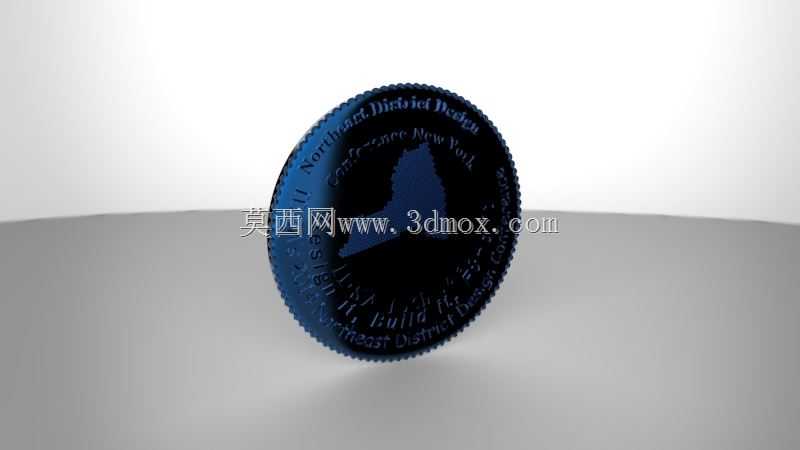

这类带立体浮雕的齿边标识件，常应用于赛事纪念、活动授勋、品牌定制纪念场景，也可作为设备专属铭牌嵌入定制化设备的外露面板区域，替代传统蚀刻铭牌提升视觉辨识度。设计初期先确定圆形基底的整体轮廓，边缘采用连续齿状压边结构，齿形的弧度与间距经过反复调整，既保证手持触摸时的防滑触感，也能在视觉上形成规整的装饰边框，避免平面圆盘的单调感。基底正面的浮雕区域做分层处理，最外圈排布环绕式文字，文字凸起高度控制在0.8mm，既保证3D打印时的结构强度不会出现断字，也能在光线照射下形成清晰的阴影轮廓，提升文字可读性。中间区域的图案采用点阵式浮雕设计，区别于实心凸起结构，点阵排布的密度根据图案明暗关系调整，亮部点位稀疏、暗部点位密集，在减少打印耗材用量的同时，能呈现出类似网点印刷的细腻视觉效果，近距离观察也不会出现实心浮雕的厚重呆板感。设计时充分考虑FDM与光固化3D打印的工艺边界，所有浮雕凸起的拔模斜度控制在3度以上，避免打印完成后脱模或去除支撑时出现结构断裂，基底整体厚度设置为3mm，背部做0.5mm深度的平整沉台，既可以直接粘贴在平整墙面、设备表面，也可以在沉台区域加装磁吸件，适配金属表面的快速吸附安装需求。齿边的每个齿形做R0.2mm的圆角处理，避免尖锐边角在使用过程中出现磕碰掉渣，也能防止划伤使用者。环绕文字的排版严格遵循圆周曲率，每个字符的中心线与圆周径向对齐，保证不同角度观察时文字都处于正向可读状态，字符间距根据字符宽度动态调整，避免出现字符拥挤或间隙过大的排版问题。中间点阵图案的点位直径统一为0.3mm，点位高度与外圈文字保持一致，保证整个浮雕面处于同一高度层级，打印时无需设置分层高度差，减少打印参数调整的复杂度。整个模型没有悬空角度大于45度的结构，打印时无需添加额外支撑结构，大幅降低后处理的打磨工作量，打印完成后仅需去除底部 raft 支撑即可直接使用，也可根据需求做表面喷漆、电镀处理，适配不同场景的外观需求。安装边界上，圆形基底的直径控制在80mm，属于手持把玩与墙面张贴都适配的尺寸，既不会因为尺寸过大显得笨重，也不会因为尺寸过小导致浮雕细节模糊。
