车载球形areon凝胶空气清新装置结构设计

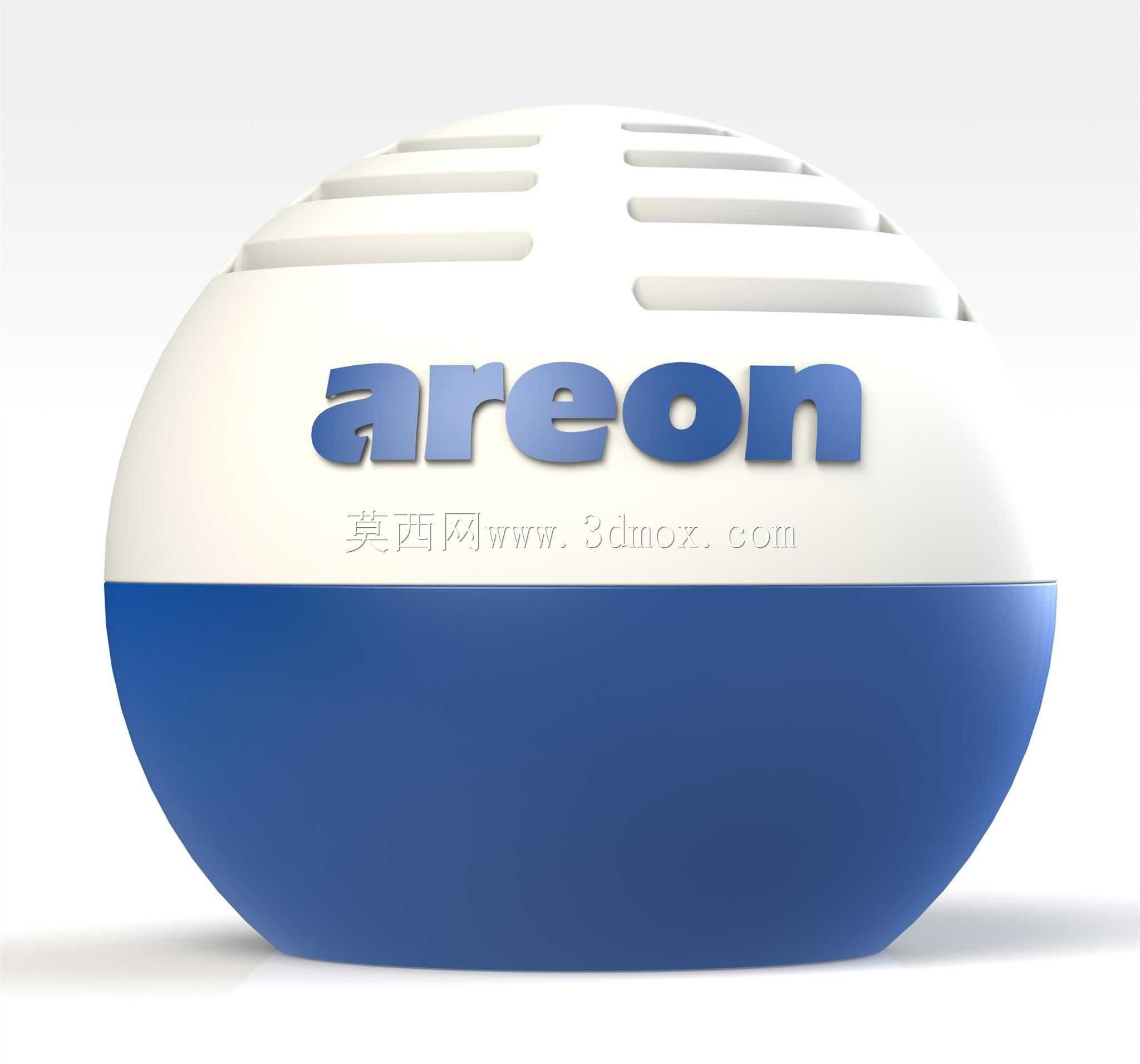

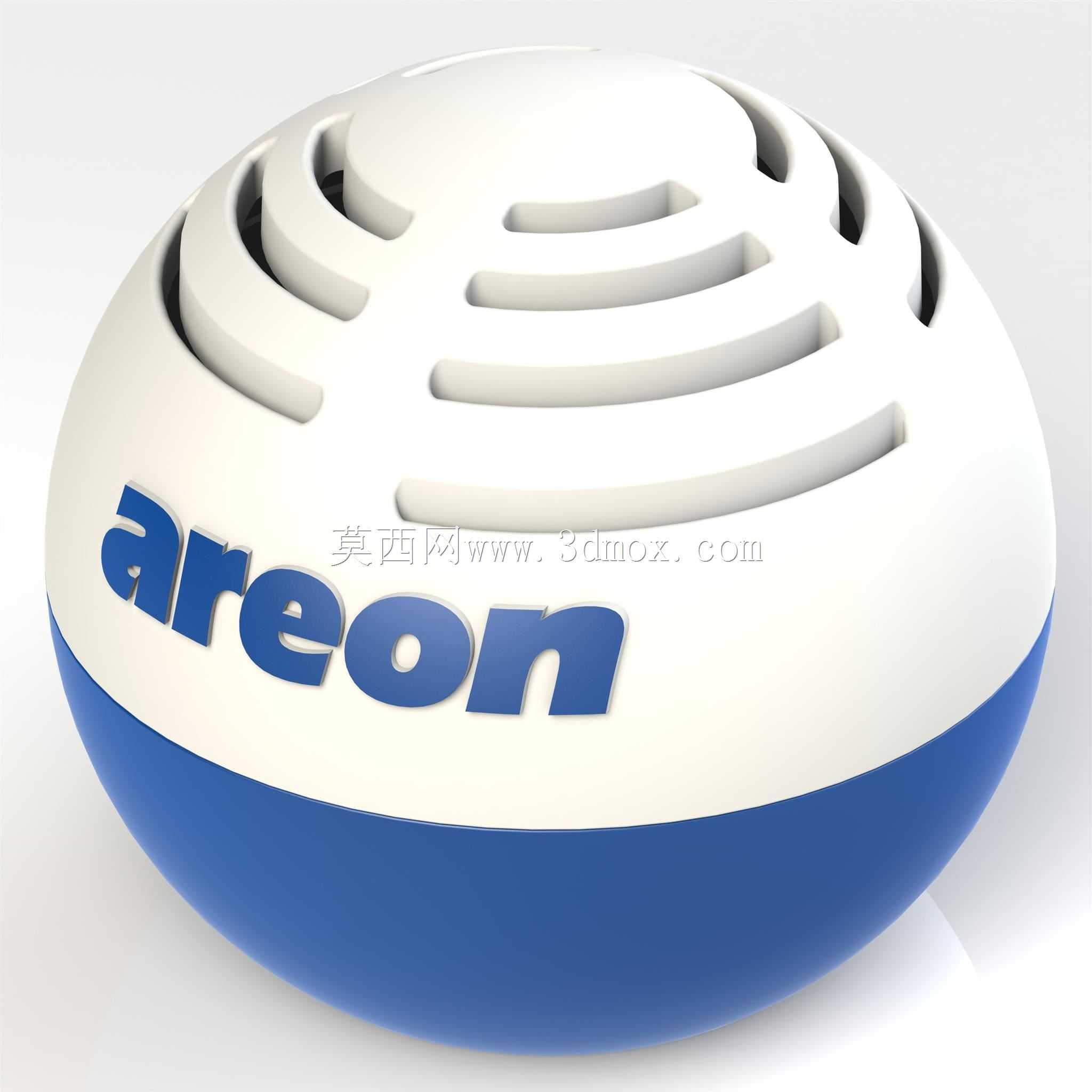

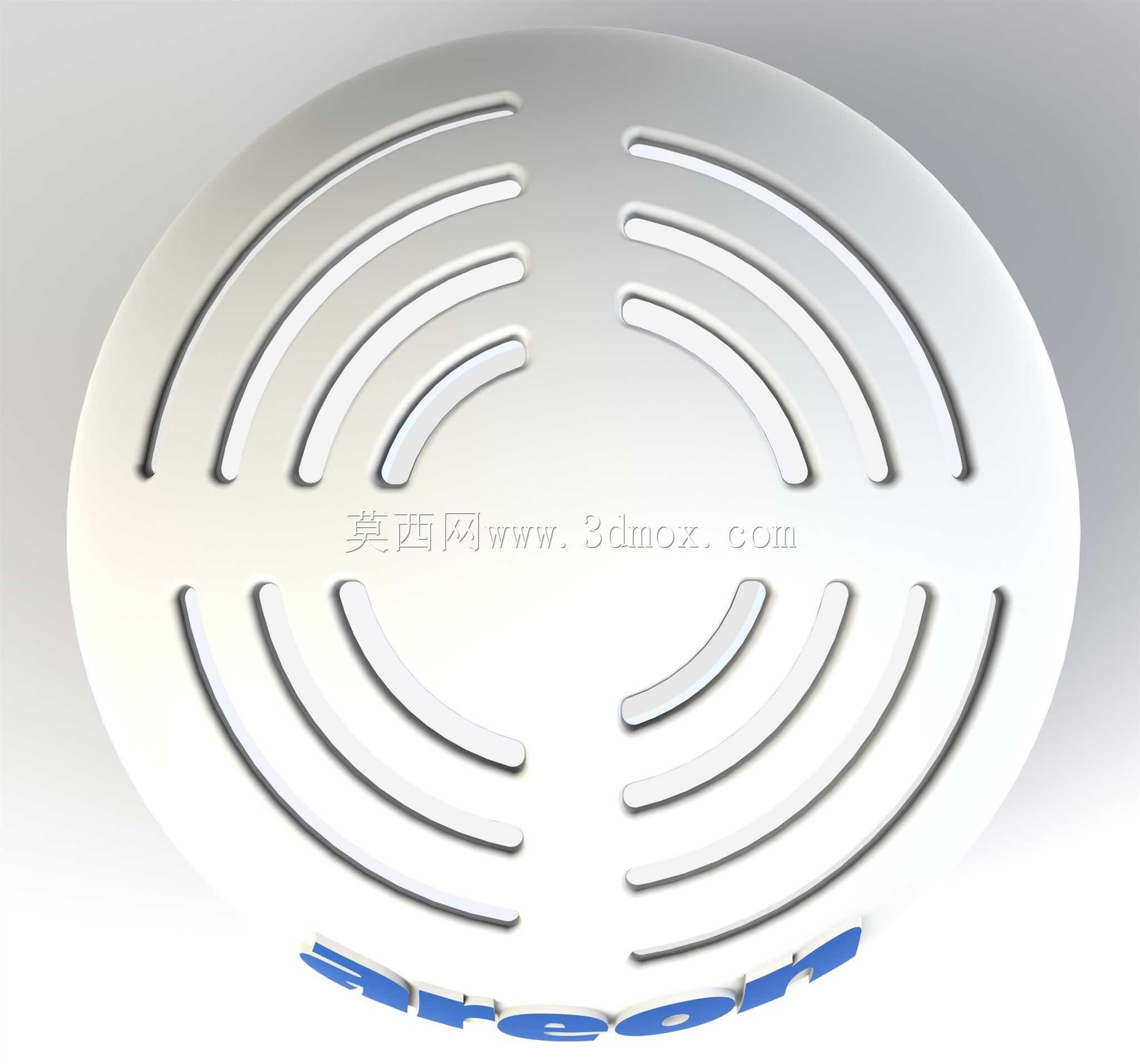

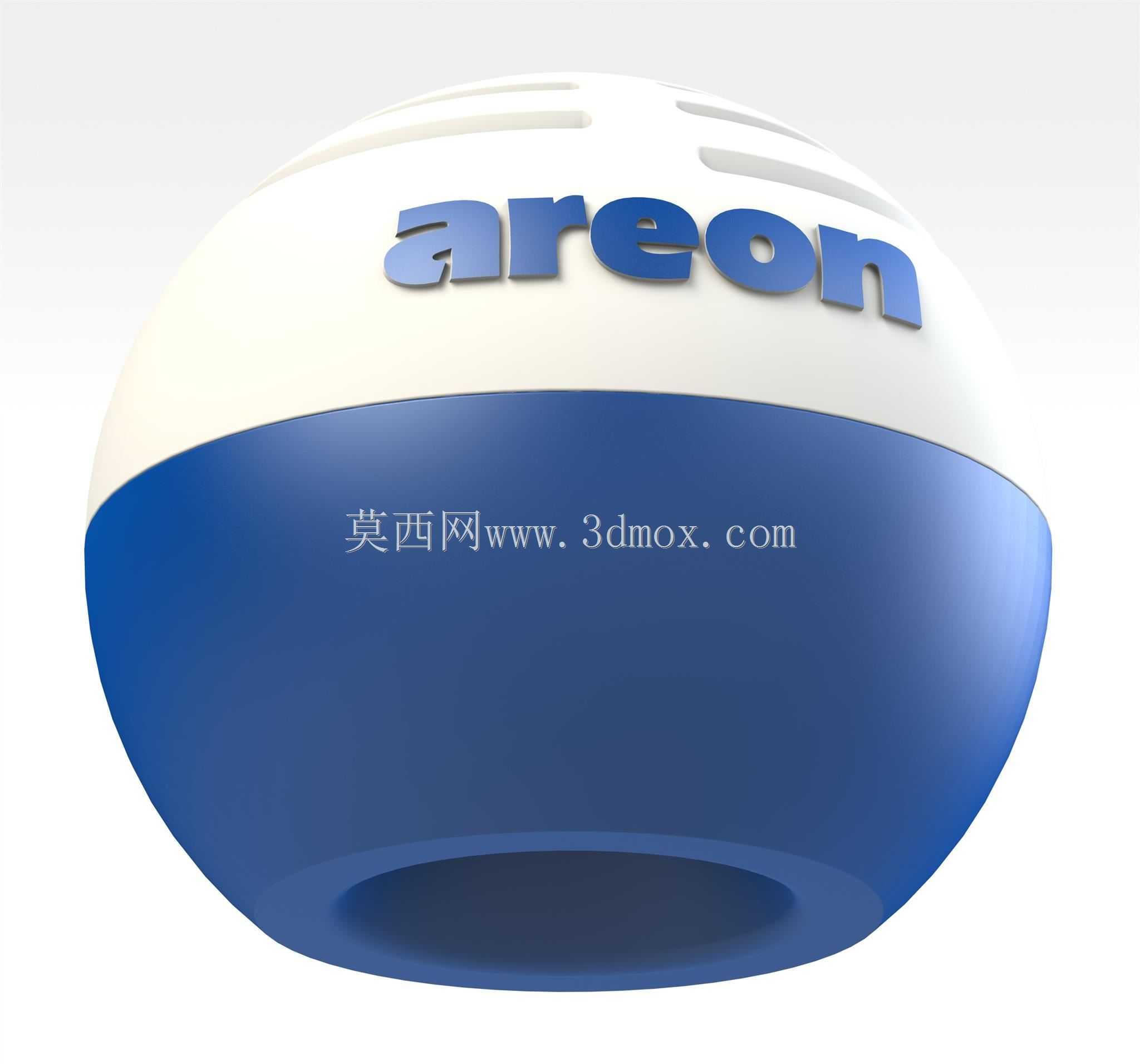

这款球形凝胶空气清新装置，主要面向乘用车座舱、小型密闭办公隔间这类小容积空间的异味改善场景，依靠凝胶内的香氛成分自然缓释，中和空间内的烟味、皮革味、食物残留异味，不需要外接电源，也没有额外的电子元器件，依靠自然扩散实现空气气味调节。从结构设计来看，整体采用上下分壳的球形结构，下半部分为蓝色储胶腔，上半部分为白色出风面，分壳接缝处做了环形止口配合，既可以保证壳体拼接后的同轴度，也能避免内部凝胶因车辆颠簸出现渗漏，壳体壁厚控制在1.2mm左右，采用常规注塑工艺即可实现批量生产，不需要额外的抽芯结构，模具开模成本较低。上半部分的出风面做了多道弧形渐变通槽，槽宽从中心向外围逐步收窄，这种开槽形式一方面可以控制凝胶香氛的挥发速率，避免香氛过快散逸缩短使用寿命，另一方面弧形槽的走向和球面曲率完全贴合，不会出现突兀的棱角，放置在仪表台位置时也不会因为阳光反射产生眩光影响驾驶视线。产品底部做了微平切面设计，放置在水平面上时可以保证稳定不滚动，不需要额外的固定卡扣，若需要固定在空调出风口位置，也可以在平切面位置预留背胶或者卡扣安装位，适配不同的安装需求，整体最大直径控制在80mm以内，高度约65mm，不会遮挡驾驶视线，也不会占用过多仪表台储物空间。在设计思路上，这款产品没有采用传统的柱状或者方块状香薰造型，而是选用圆润的球形形态，一方面球形结构的抗冲击性能更好，车辆紧急制动或者发生轻微磕碰时，不会因为尖锐棱角造成二次伤害，另一方面球面的出风面积更大，香氛可以沿着球面的弧形槽向四周均匀扩散，不会出现局部香味过浓的问题。壳体表面的品牌标识采用凹印填色工艺，和壳体表面齐平，不会因为长期擦拭出现标识脱落的问题，上下壳的配合间隙控制在0.1mm以内，既可以保证拼接后的外观质感，也能避免灰尘进入储胶腔污染凝胶。从实际使用的角度来看，这种凝胶型空气清新装置相比液体香薰，不存在漏液腐蚀仪表台的风险，相比固体香片，挥发周期更长，正常使用场景下可以维持2-3个月的香氛释放，当内部凝胶完全挥发后，也可以打开上下壳更换替换装，壳体可以重复使用，降低使用成本。在建模过程中，球面的弧形开槽需要注意槽道和球面的曲率匹配，避免出现壁厚不均的问题，上下壳的止口配合需要做拔模斜度处理，保证注塑件可以顺利脱模，底部的平切面需要和球面做顺滑过渡，避免出现应力集中的位置，提升壳体的抗摔性能。
