16.5mm直径120mm长度电晕雪茄造型结构

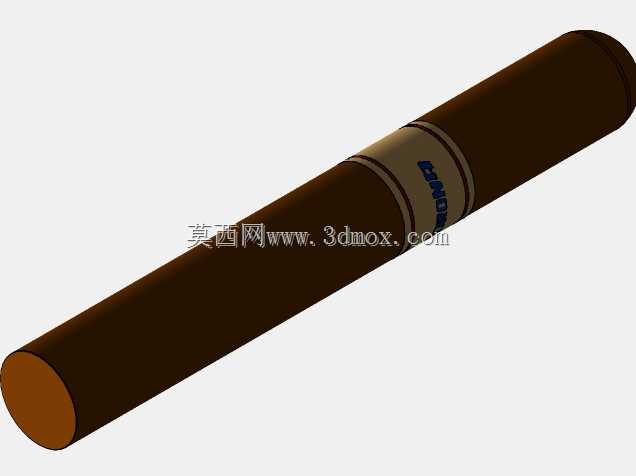

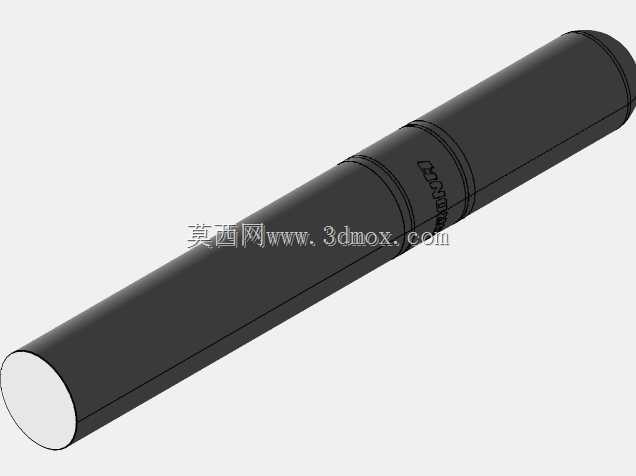

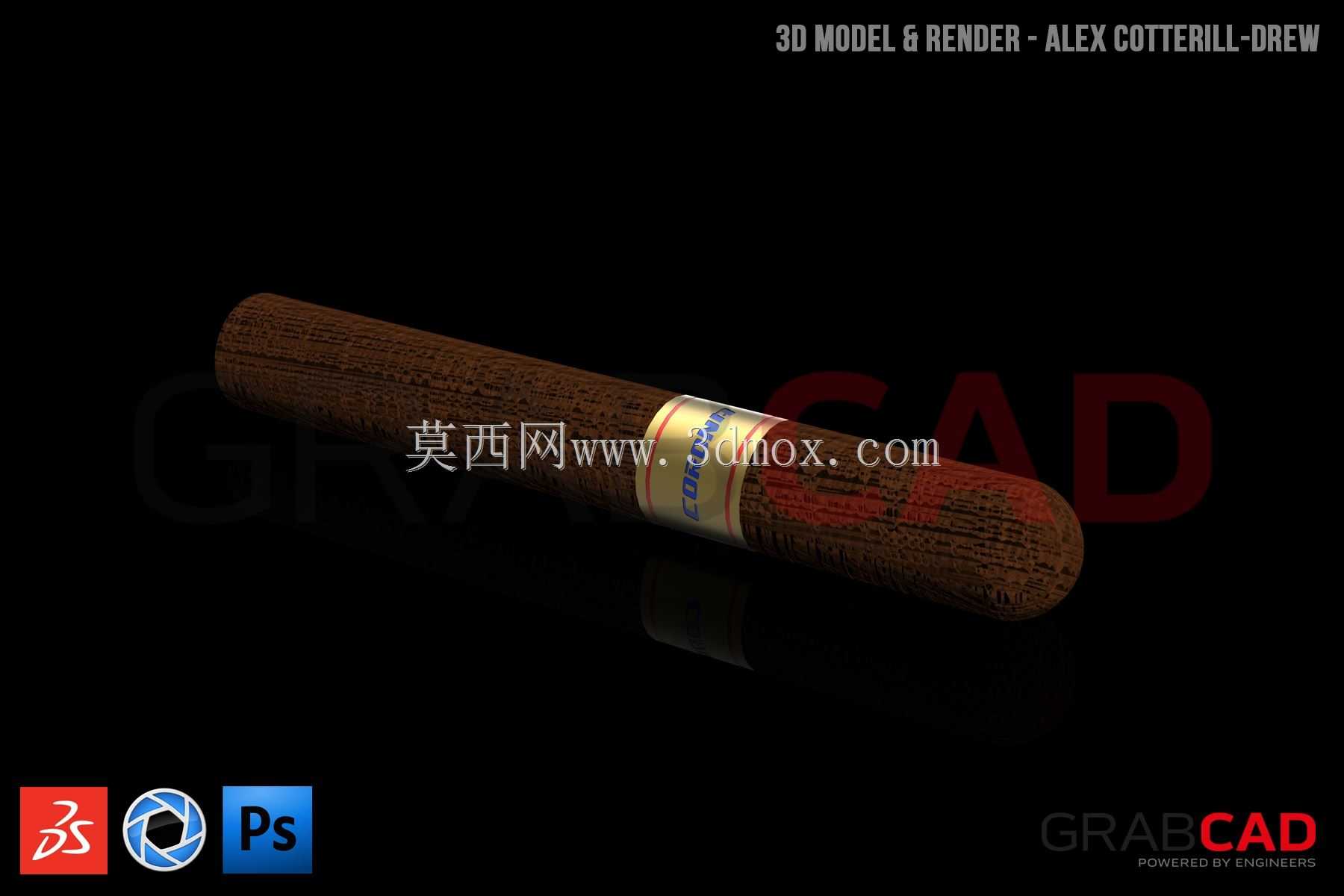

做消费品外观结构验证的时候，这类等比例烟支造型的三维数模，大多用在包装适配、陈列道具开发、仿真模拟场景搭建环节，很多刚接触快消品结构设计的工程师容易忽略烟支实际外形的细节偏差，导致后续做烟盒内衬匹配、自动包装机料道调试的时候出现卡滞、贴合度不足的问题。这个数模还原的是常规款雪茄的柱体形态，整体为直径16.5mm、总长120mm的圆柱结构，端部做了符合实际烟支的圆弧收头处理，烟身中段的茄标位置做了环形凸起的分层结构，还原了真实雪茄外包茄衣、茄标套合的层级关系，不会像简化模型那样把整支烟做成光面圆柱，忽略不同部位的直径差。从设计落地的角度看，这类模型的尺寸边界控制很关键，柱体的圆度公差要控制在合理范围内，毕竟后续如果对接自动化包装线的料道，料道的通径是按照烟支最大外圆尺寸留0.2-0.3mm的间隙设计的，如果模型把茄标位置的直径做小了，实际生产出来的样件在料道里就会出现歪斜、卡料的情况；如果端部的圆弧收角做的太陡，烟支在推进包装盒的时候会戳破内衬铝箔纸，影响包装成品的合格率。做这个模型的时候，柱体部分采用回转体特征建模，保证整段烟身的同轴度，避免出现偏心导致的放置不稳问题；茄标部分单独做了环形分割，预留了纹理贴图的附着面，不管是做渲染展示还是后续做3D打印样件，都能直接在对应面赋材质，不用重新拆分面。另外这个模型的端面做了微小的倒角处理，不是锋利的直角边，符合真实雪茄卷制后端部的柔和过渡形态，在做跌落模拟、夹持受力分析的时候，不会因为直角边的应力集中导致仿真结果出现偏差，和实际产品的受力表现更贴近。日常做烟草零售终端的陈列架设计的时候，也可以直接调用这个模型做卡位适配，按照烟支的直径和长度设计陈列槽的尺寸，不用反复测量实物调整参数，能缩短前期方案的迭代周期，不管是做透明亚克力展示架的槽位开孔，还是做自动售烟机的货道尺寸校验，这个等比例的模型都能提供准确的尺寸参考，避免出现槽位太宽烟支倾倒、槽位太窄放不进去的问题。
