钟表维修用表针拆卸手动工具结构

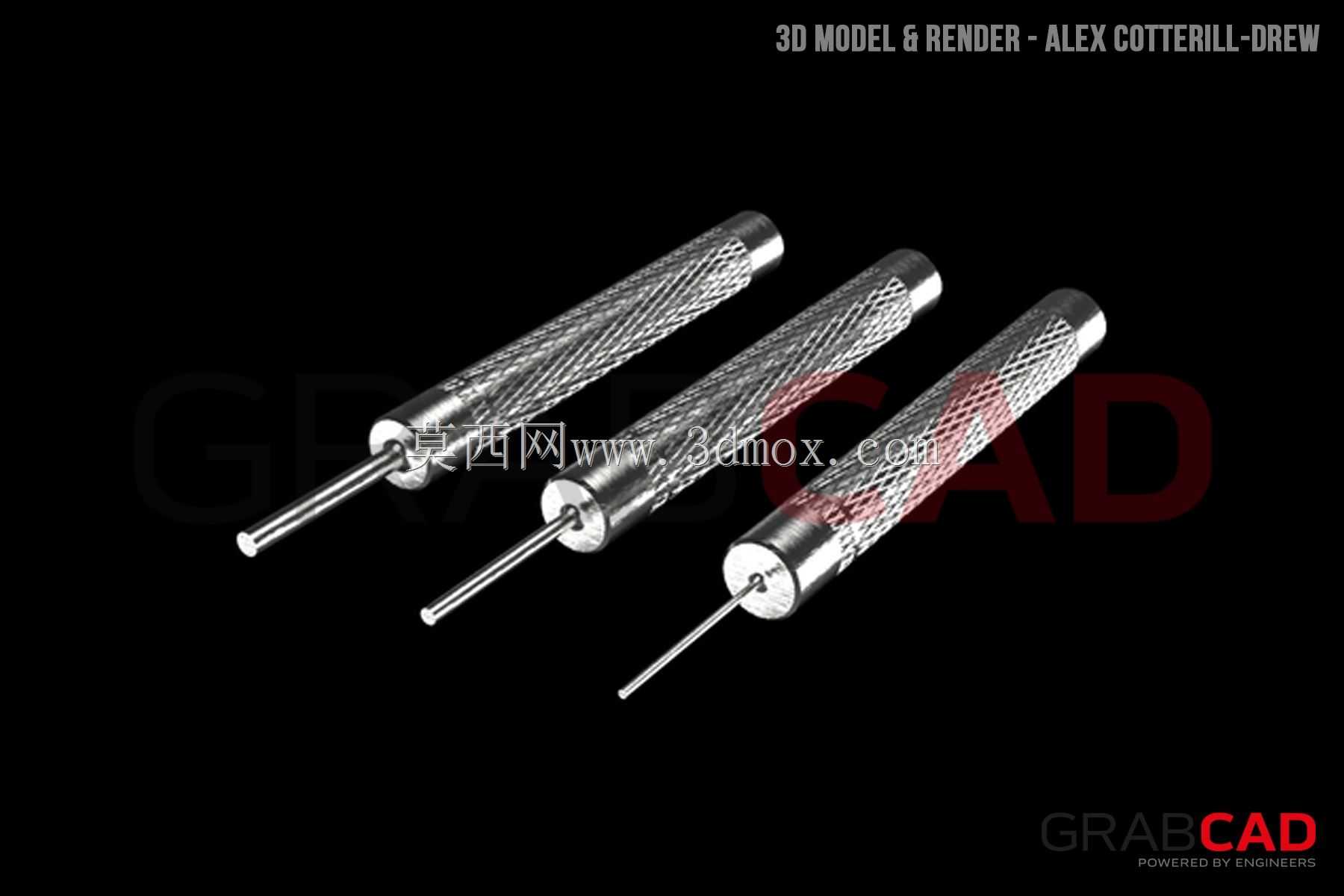

这类手动工具主要面向精密小件拆装场景，在钟表维修、小型饰品拆装作业中使用频率极高，核心作用是通过精准的顶出力道，将过盈配合装配的表针、手链链环连接销平稳推出，避免拆装过程中对精密工件表面造成划伤、对薄壁零件产生挤压变形。从实际作业需求出发，设计时首先要考虑握持的防滑性，工具主体的握持段采用网纹滚花结构，滚花的齿距控制在0.3mm左右，既不会因为齿距过大硌手，也不会因为齿距过小在手上沾有少量表油、清洗液时出现打滑，握持段的直径设置在8mm，长度45mm，符合成年人手指捏持的人机尺寸，长时间作业也不会产生明显的手部疲劳。工具的工作端采用可更换式顶针结构，不同直径的顶针对应不同规格的拆装需求：最细的0.5mm顶针用于拆卸腕表的秒针、分针这类细小表针的连接销，0.8mm顶针用于拆卸时针、小型手链的连接销，1.2mm顶针则用于拆卸尺寸稍大的怀表表针、粗款手链的连接销，顶针的工作端面做了平磨处理，边缘倒0.05mm的圆角，避免顶压时顶针端面刮伤零件表面，也防止顶针偏斜时戳伤维修人员手指。顶针与主体的连接采用滑配结构，内部设置复位弹簧，自然状态下顶针伸出工作端端面3mm，按压时顶针可向主体内回缩最大5mm，这个行程刚好覆盖常规表针、链销的拆装推出距离，不需要额外调整工具位置就能一次完成销钉推出作业。工具的整体长度控制在90mm左右，收纳时可以直接放入常规的修表工具盒插槽，不会因为长度过长占用过多收纳空间，主体尾部做了平面倒角处理，当遇到配合过盈量较大的销钉时，可以用小锤轻敲尾部端面施加冲击力，尾部的平面结构能保证敲击时受力均匀，不会出现打滑歪斜的情况。从结构强度角度考虑，主体部分采用304不锈钢材质加工，滚花后整体做钝化处理，表面不会残留加工毛刺，顶针部分采用高速钢材质淬火处理，硬度达到HRC58-62，长期顶压钢制销钉也不会出现顶端变形、弯折的问题，顶针的安装孔与主体外圆的同轴度控制在0.02mm以内，保证顶针工作时不会出现偏摆，顶压力道始终沿销钉的轴向传递，避免因为力的偏斜造成销钉弯折、零件孔位胀裂。在实际维修作业中，使用这类工具时只需要将顶针对准销钉的端面，握持滚花段均匀施加按压力，就能平稳将销钉从装配孔中推出，相比用镊子、改锥这类通用工具撬动的方式，不会在表针、手链表面留下撬痕，也能大幅降低拆装过程中零件报废的概率，尤其对于古董钟表维修这类对零件完整性要求极高的场景，这类专用工具是必不可少的作业器具。设计过程中还要考虑工具的自重，整体重量控制在30g左右，过重的工具会导致精细操作时力道控制难度增加，过轻则会在敲击作业时没有足够的惯性力，需要施加更大的敲击力道，反而容易造成零件损伤。顶针的更换采用侧顶丝固定结构，只需要用小号一字螺丝刀松开侧部的M2顶丝，就能抽出旧顶针更换新的对应规格顶针，不需要复杂的拆装步骤，维修人员在作业现场就能快速完成顶针更换，适配不同的拆装需求。工具的外表面没有多余的装饰结构，所有棱边都做了倒钝处理，即使在狭小的工作台面操作，也不会刮碰到周围摆放的精密钟表零件，滚花段的纹路深度控制在0.2mm，容易擦拭清洁，沾到的表油、灰尘用无尘布一擦就能清理干净，不会在纹路缝隙中残留油污，避免维修时油污蹭到表盘、表镜表面造成清洁负担。
