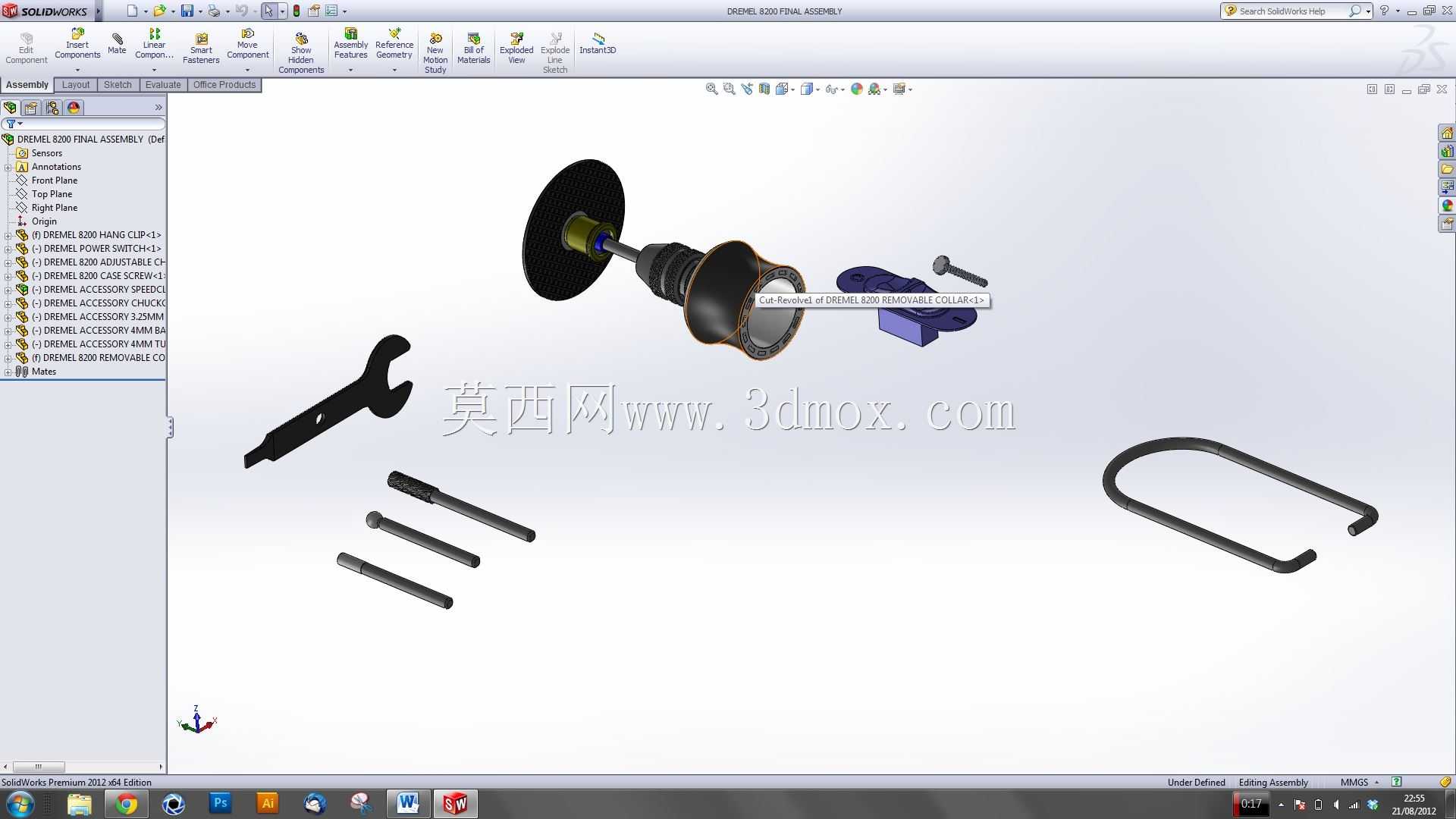

Dremel8200旋转打磨工具整机结构

这款手持旋转作业工具的结构设计，核心围绕小空间内的动力输出、配件快换与长时间握持操作的平衡展开，从拆解的组件排布能看出，设计阶段优先考虑了日常维修、手工制作、小件打磨场景下的操作便利性。整机的动力输出端预留了标准夹头安装位，可适配不同直径的打磨头、切割片、抛光附件，夹头的锁紧结构配套了专用扳手，拆装附件时无需额外借助其他通用工具，单手即可完成附件的更换操作，适配现场作业时频繁切换加工工序的需求。

从外壳的曲面造型来看，握持区域做了贴合手掌弧度的收腰设计，能降低长时间手持作业时的手部疲劳，外壳的拼接缝位置避开了握持受力区，避免长期使用后接缝处硌手影响操作精度。配套的U型固定支架可在工具静置时提供稳定支撑，也可配合台钳将工具临时固定为台式打磨工位，拓展固定场景下的加工用途，支架的折弯弧度与工具外壳的曲面完全贴合，安装后不会出现晃动偏移。

内部动力组件的排布沿机身轴向依次布置，电池仓位于机身尾部，可实现快速拆卸更换，满足连续作业时的续航需求，电池与机身的连接触点做了防呆设计，反向安装时无法卡入，避免接反损坏电路。开关组件布置在握持区域的拇指可及位置，操作时无需大幅移动手部即可完成启停与转速调节，开关的按键行程做了阻尼优化，避免作业过程中误触启停。

各个连接螺钉的选型与排布充分考虑了外壳的受力分布，在电机固定位、夹头轴承座位置加密了螺钉布置，抵消高速旋转时产生的振动，避免长期使用后外壳连接松动。配套的不同长度接杆可延伸加工深度，适配狭窄内腔位置的打磨、抛光作业，接杆与主机输出轴的连接采用标准快插结构，安装后同轴度控制在合理范围内，高速旋转时不会出现明显的径向跳动，保障加工面的平整度。切割片护罩的安装角度可按需调节，能阻挡打磨切割时产生的碎屑飞溅，护罩与主机的连接采用快拆卡扣结构，调整角度时无需拧动螺钉，可快速适配不同加工角度的防护需求。
