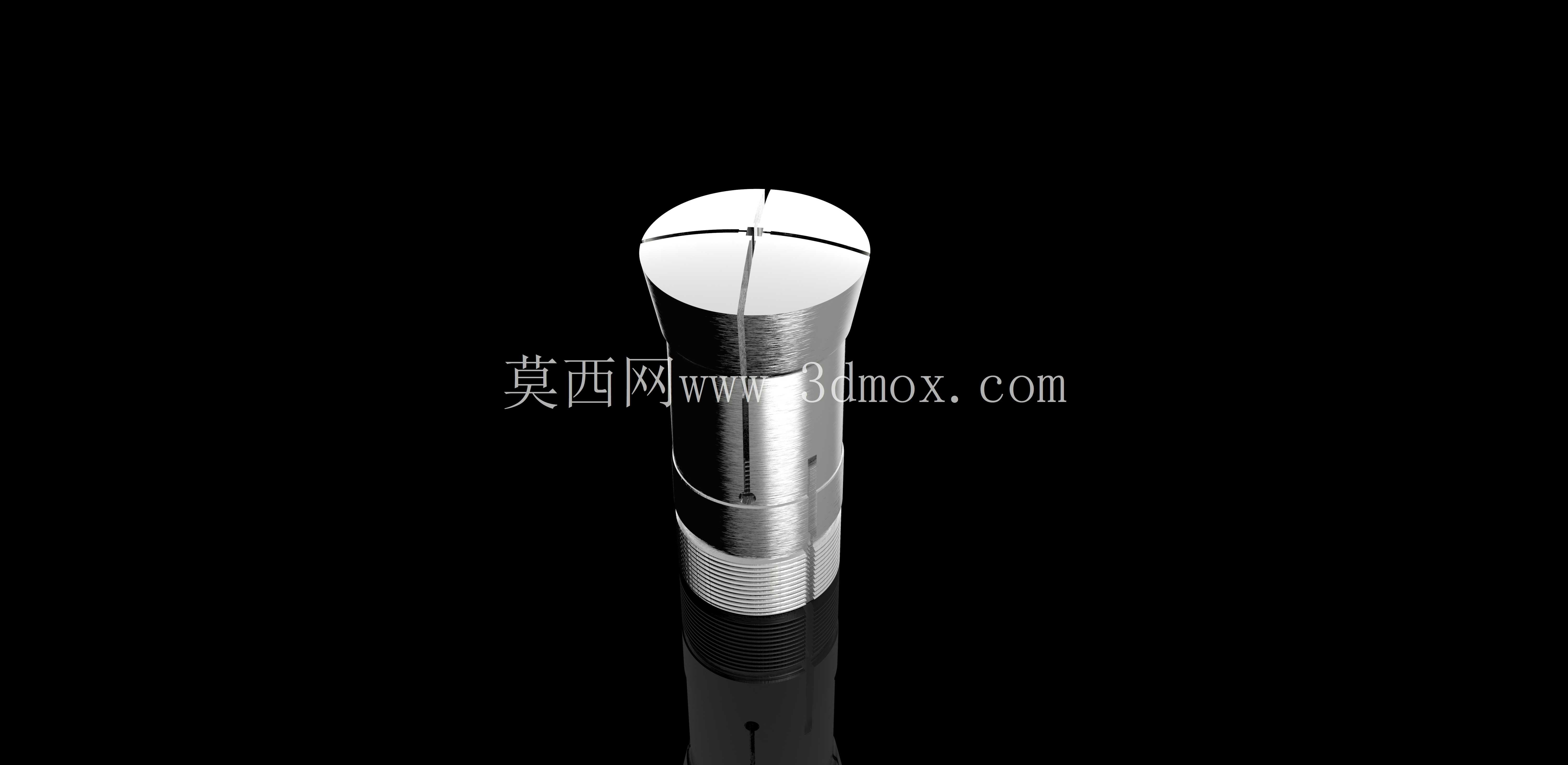

公制3毫米方形16C筒夹夹持结构

在数控车床、走心式加工设备以及部分专用铣削工装的工件装夹环节里，16C规格筒夹是应用覆盖度极高的弹性夹持元件，这款适配3毫米方形截面工件的筒夹，正是针对常规圆形夹头无法稳定夹持方料的场景做的定向结构适配。日常车间加工里，经常会遇到小规格方形截面的五金件、精密插针、方形冲头坯料的夹持需求，常规三爪卡盘装夹小尺寸方料时，要么夹持力分布不均导致工件打飞，要么同轴度偏差超差无法满足精加工公差要求，而标准圆形16C筒夹的内孔为圆柱面，夹持方料时仅能形成四条线接触，不仅夹持力不足，加工时的切削振动还会在工件表面留下振纹，严重时甚至会因为应力集中导致筒夹的弹性槽开裂报废。

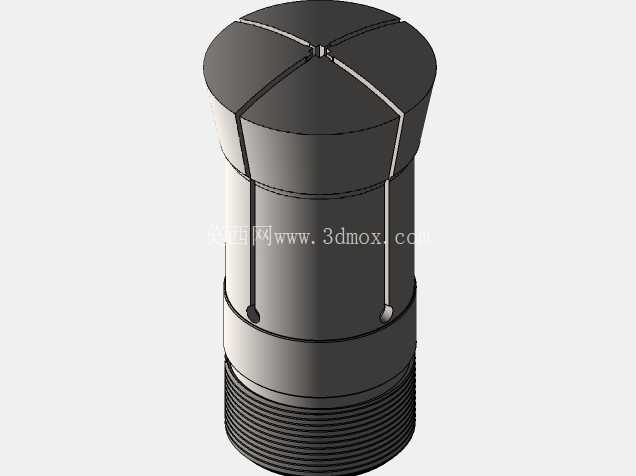

这款方形筒夹的设计核心，是在保留16C筒夹标准外部安装接口的前提下，将内孔夹持段设计为与3毫米公制方料公差匹配的正四边形型腔，弹性开槽的分布也对应方形型腔的四个角部做了位置调整，避免开槽位置正对夹持面导致夹持刚性下降。从结构尺寸来看，其外部锥面、尾部螺纹连接段的尺寸完全符合标准16C筒夹的安装边界，可以直接替换原有同规格的圆形筒夹，不需要对设备的主轴拉管、锁紧机构做任何改装，车间现有适配16C筒夹的主轴、夹具座都能直接兼容，大幅降低了小规格方料加工的工装改造成本。

从实际使用的功能特性来看，这款筒夹的夹持段做了微小的内锥倒向设计，方料插入时可以自动导正，不需要操作人员反复调整工件的装夹角度，锁紧时四个平面会同步贴合方料的四个外壁，夹持接触面积相比圆形筒夹夹方料提升了六倍以上，不仅能传递更大的夹持扭矩，承受铣削、车削时的径向切削力，还能保证装夹后的工件同轴度控制在0.02毫米以内，满足精密小零件的加工精度要求。弹性槽的长度和宽度也经过反复校核，既保证锁紧时筒夹有足够的收缩量抱紧工件，又不会因为弹性变形量过大导致筒夹提前疲劳失效，正常使用工况下的重复装夹精度可以保持长期稳定，不会出现装夹几十次后精度衰减的问题。

在设计思路上，这款结构没有改动16C筒夹的外部受力结构，因为标准16C筒夹的锥面锁紧受力经过了几十年的工业验证，锥度配合的自锁性能、拉力传递效率都已经非常成熟，只针对内孔型腔和弹性槽的分布做适配性调整，就能在不降低原有结构可靠性的前提下，拓展筒夹的工件适配范围。筒夹的尾部螺纹段和标准拉管的连接尺寸完全一致，锁紧行程也和原有圆形筒夹保持一致，操作人员不需要重新调整设备的锁紧行程参数，更换筒夹后就能直接投入生产，避免了工装更换后的参数调试时间。

实际加工场景中，这类方形筒夹尤其适合小批量方形零件的精加工工序，比如小型方形冲头的成型磨削、方形接插件引脚的车削加工、精密方键的批量加工等场景，不需要定制专用的方孔卡盘，只需要更换对应规格的筒夹就能快速切换加工品类，对于多品种小批量的加工车间来说，能大幅压缩工装准备周期。同时因为夹持接触面积大，加工时的振动传递更均匀，刀具的切削寿命也能得到一定提升，不会因为工件装夹刚性不足导致刀具崩刃。需要注意的是，这类方形筒夹适配的工件截面尺寸公差需要控制在h7级别以内，如果工件方料的尺寸超差过大，会导致四个夹持面无法完全贴合，反而会降低装夹稳定性，这也是在选型使用时需要重点核对的安装边界条件。
