金属膜片式法兰联轴器结构设计

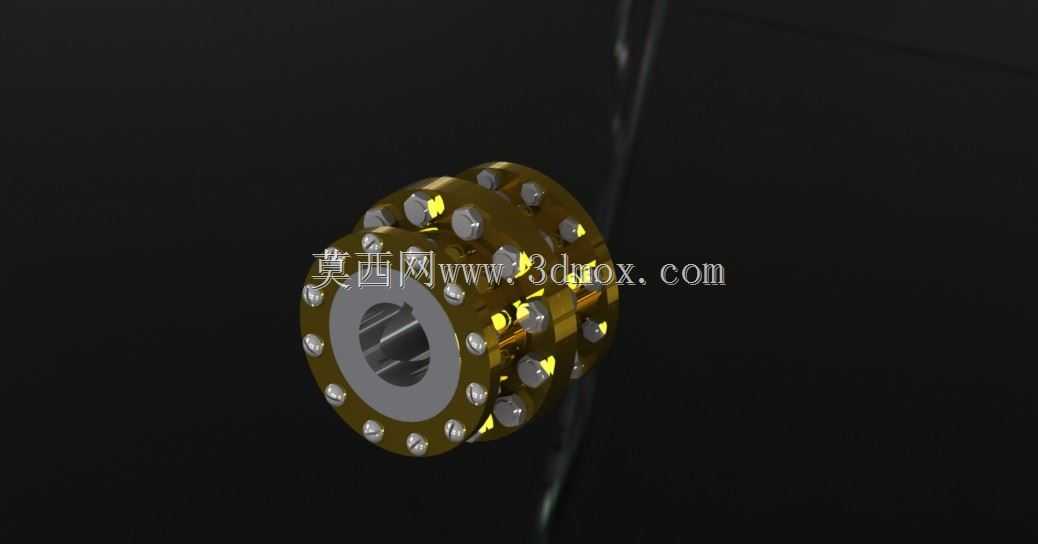

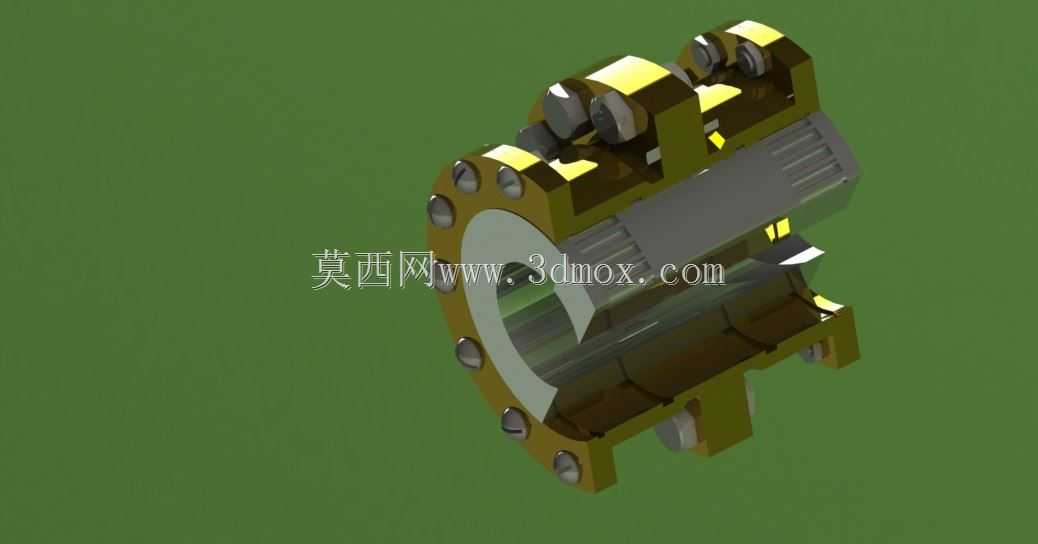

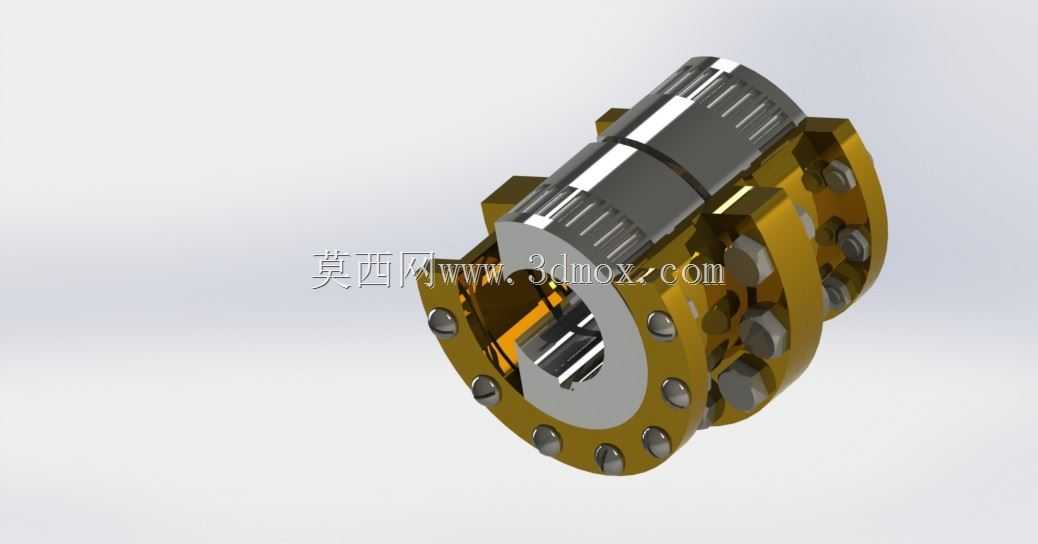

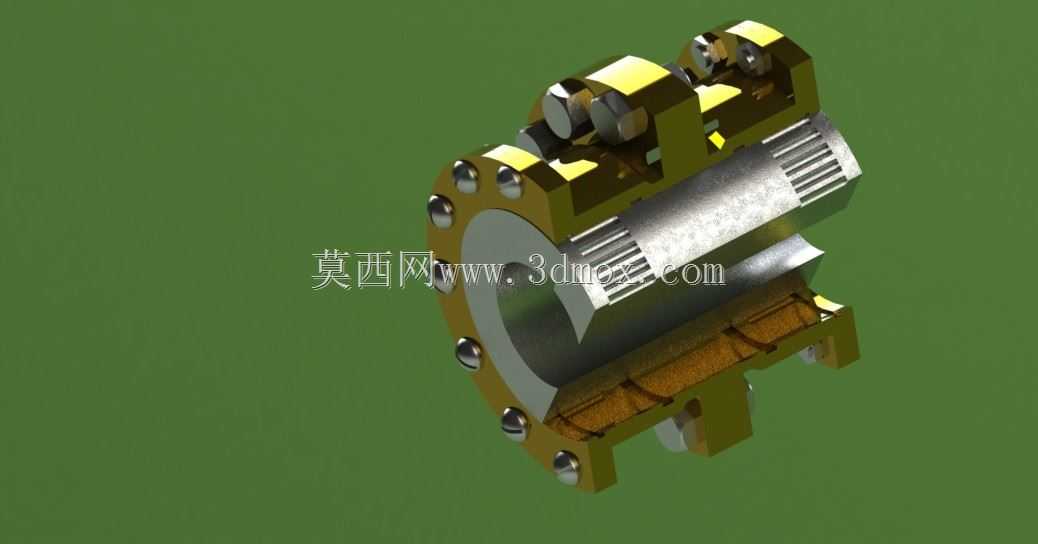

在伺服传动、精密泵组、机床进给轴这类对传动同轴度有严苛要求的场景里，法兰式膜片联轴器的应用占比一直居高不下，这类零件不需要额外润滑，没有相对滑动摩擦副，日常运维几乎零成本，比传统的弹性套柱销联轴器更适配高速、高精度的传动链路。从结构上看，这套模型采用两组对称布置的金属膜片叠合结构，两端法兰盘通过圆周均布的锁紧螺栓与膜片组件紧固，中间的间隔套将两组膜片撑开，形成双膜片补偿结构，相比单膜片结构，能同时补偿两轴间的径向偏移、角向偏斜与轴向窜动，不会因为安装时的对中误差给两端轴承带来额外的附加载荷。设计时首先要匹配安装轴的轴径范围，法兰端面的止口尺寸要和配套设备的轴伸端定位凸台严格适配，避免安装后出现偏心；圆周分布的螺栓孔位置度公差要控制在0.02mm以内，保证锁紧时膜片受力均匀，不会出现局部应力集中导致膜片过早疲劳断裂。膜片部分采用多片薄不锈钢叠片的设计思路，相比单片厚膜片，叠片结构的挠性更好，补偿位移的能力更强，同时叠片间的微量摩擦还能耗散传动过程中的小幅振动，降低传动链路的共振风险。两端法兰的外圆做了轻量化的镂空处理，在保证螺栓连接位置结构强度的前提下，尽可能降低联轴器自身的转动惯量，对于频繁启停、正反转切换的伺服传动场景，更低的转动惯量意味着更快的动态响应速度，也能减少电机启动时的扭矩损耗。安装边界上要注意，法兰端面到轴肩的距离要预留足够的膜片变形空间，不能将膜片组件压死，否则会失去位移补偿能力；螺栓锁紧时要采用对角分次拧紧的方式，按照额定扭矩逐步加载，避免单侧受力导致膜片翘曲变形。这类联轴器的扭矩传递完全依靠膜片组的金属弹性变形来完成，没有橡胶类弹性元件的老化问题，能在宽温度范围的工况下稳定工作，不管是洁净车间的精密检测设备，还是有一定温度的工业泵组传动位，都能保持长期稳定的传动精度，不会因为元件老化出现传动间隙增大、扭矩传递失效的问题。建模时对膜片的折弯过渡位置做了圆角处理，避免应力集中在折弯根部，法兰上的螺栓沉孔深度也做了精确匹配，保证螺栓锁紧后头部不会突出法兰端面，避免高速旋转时产生风阻与动平衡问题。
