双孔铰接式传动连接构件结构设计

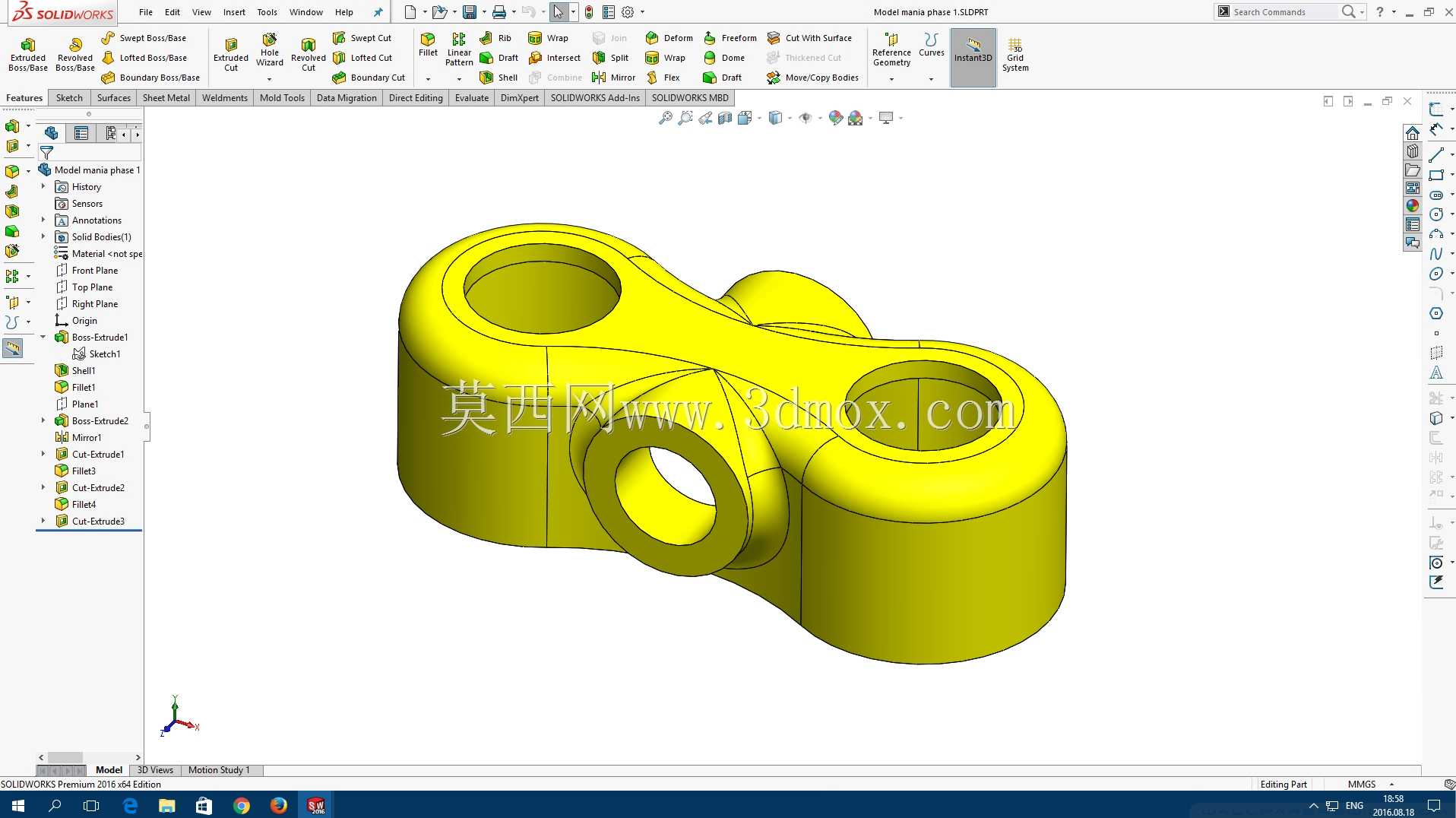

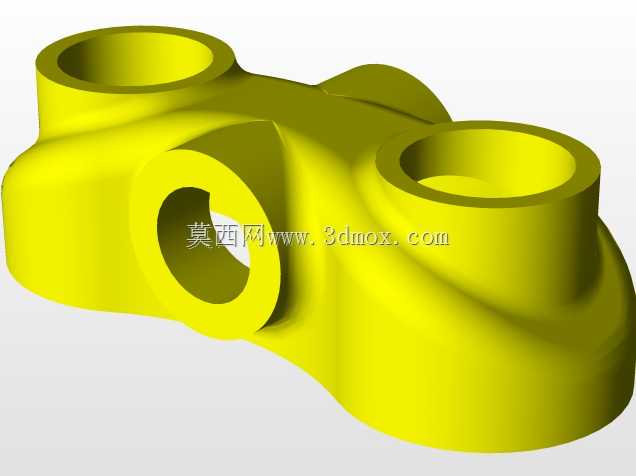

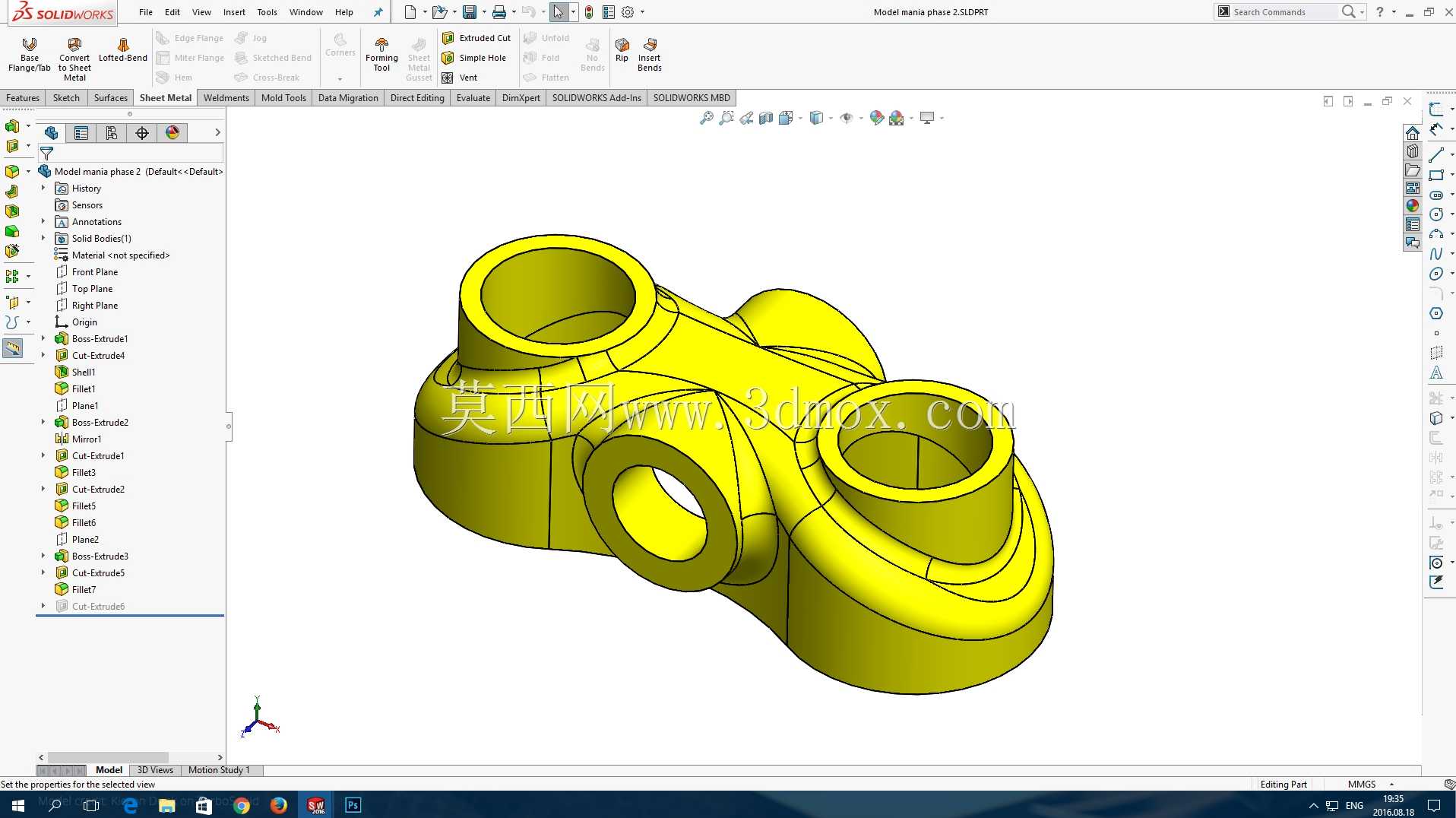

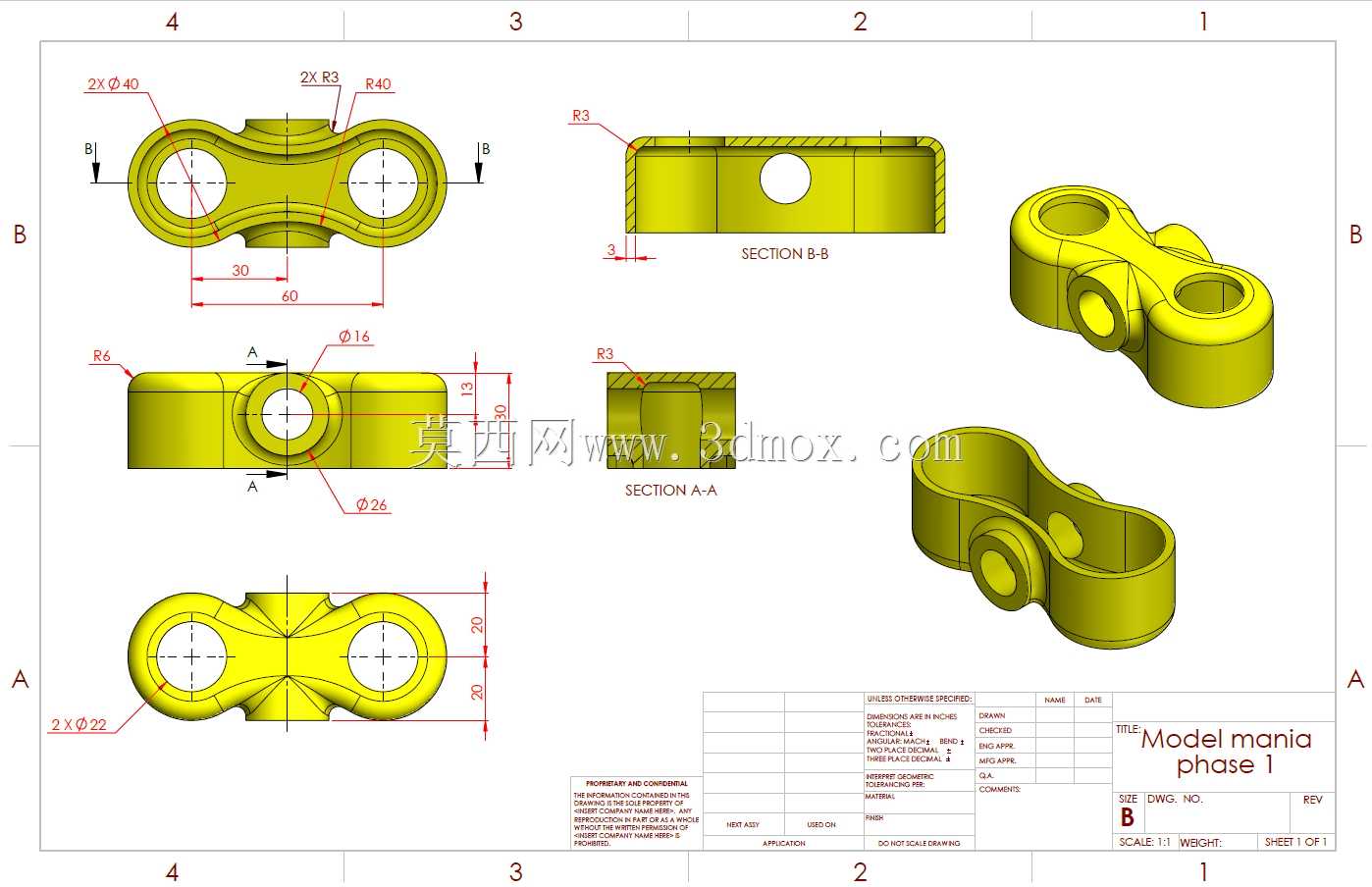

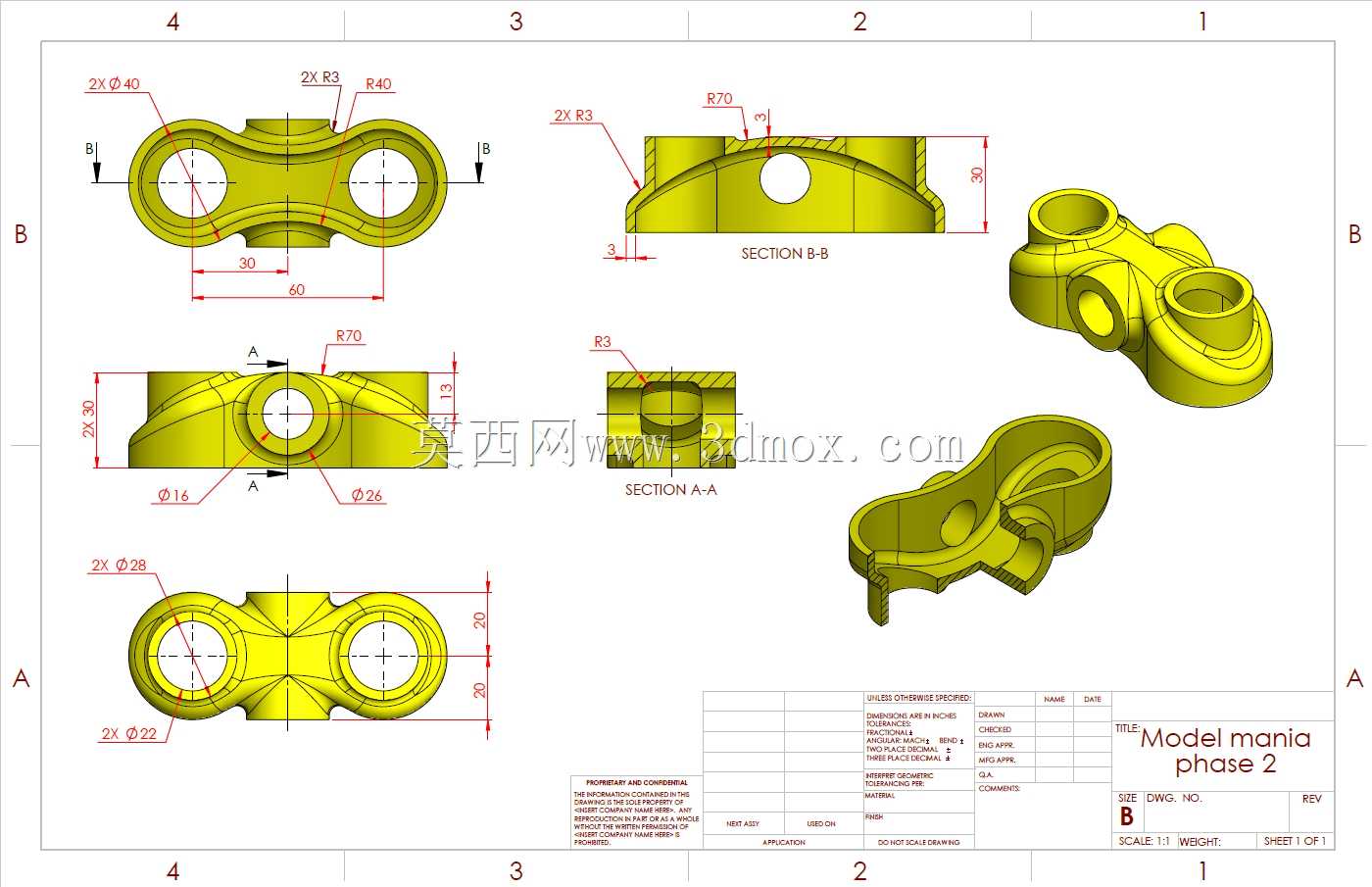

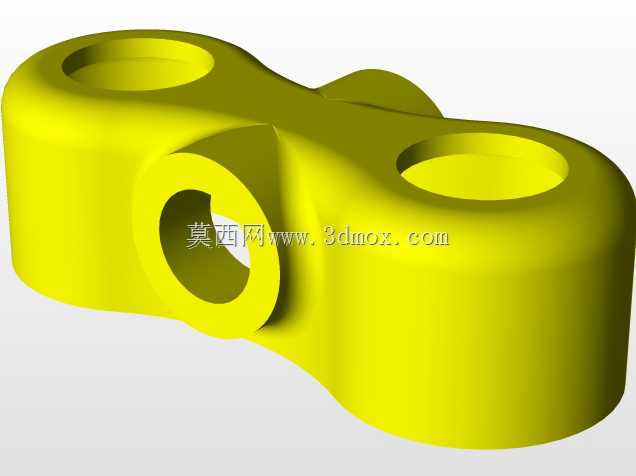

该类双孔铰接连接构件广泛应用于需要实现往复摆动、力传递与运动换向的机械传动场景中，常见于轻工自动化生产线的连杆传动组、小型工程机械的操纵联动机构、专用设备的行程调节铰接点位，承担着连接两个运动副、传递既定载荷同时补偿小范围安装错位的作用。从结构功能来看，构件两端设置同轴度要求较高的铰接通孔，孔端设计有适配销轴安装的倒角结构，避免销轴装配时出现卡滞、刮伤配合面的问题；中间连接段采用变截面过渡设计，在保证整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料余量，降低构件自身重量，减少运动过程中的惯性冲击。设计过程中首先明确两个铰接孔的中心距作为核心安装边界，该尺寸直接决定联动机构的传动比与行程范围，孔的内径尺寸适配对应规格的铰接销轴，同时需保证孔壁的表面粗糙度满足转动副的耐磨要求，避免长期往复转动后出现过量磨损导致传动间隙过大。构件主体采用薄壁壳式加内部加强筋的结构形式，从剖面结构可以看到，侧壁厚度均匀一致，既符合模压成型的工艺要求，也能避免壁厚差异带来的成型内应力问题；中间凸起的轴台结构用于安装限位衬套，可限制铰接构件的轴向窜动，保证运动过程中两个铰接副的相对位置精度。外形轮廓的圆角过渡设计并非仅为外观考量，大圆角R40、小圆角R3的搭配，一方面能够消除应力集中点，避免构件在承受交变载荷时在转角位置出现疲劳断裂，另一方面也能减少运动过程中与周边相邻构件的干涉风险，在紧凑的安装空间内预留足够的安全运动间隙。两个铰接孔的端面设计有沉台结构，可容纳铰接处的润滑脂存储空间，延长铰接副的维护周期，降低日常运维的工作量。从安装适配性来看，构件的整体厚度尺寸控制在紧凑范围内，可适配狭窄的安装空间，侧面的工艺孔既可以作为减重孔使用，也可作为安装定位的工艺基准，在装配时通过该孔快速定位构件的安装角度，提升装配效率。在实际工况中，这类构件需要承受周期性的拉压复合载荷，因此结构设计时在两个孔的连接位置设置了对称的加强筋结构，筋位的走向与主应力传递方向一致，能够在不增加过多壁厚的前提下大幅提升构件的承载能力，避免受力时出现连接段变形、孔位错位的问题。
