远程作业轮式钻孔探测机器人结构设计

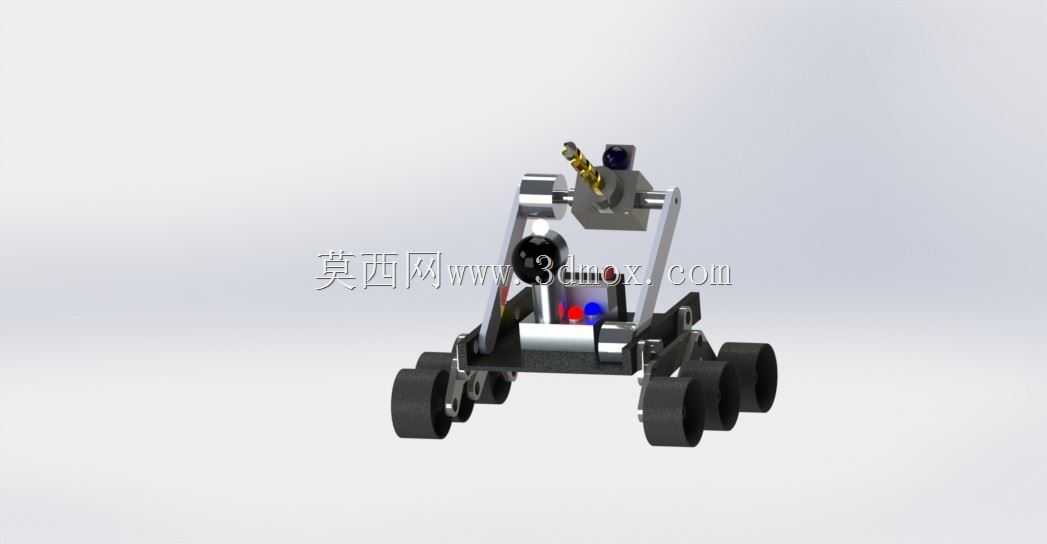

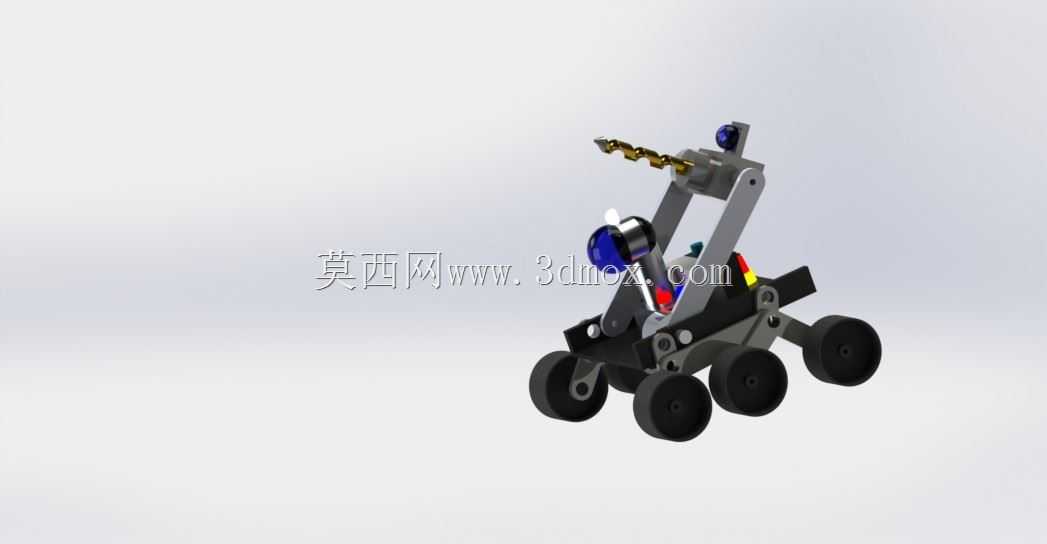

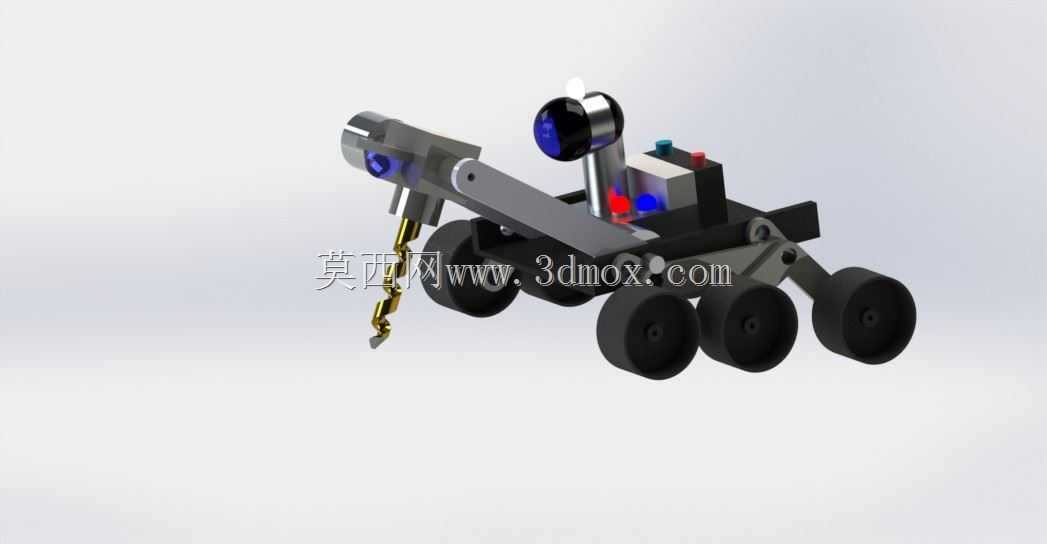

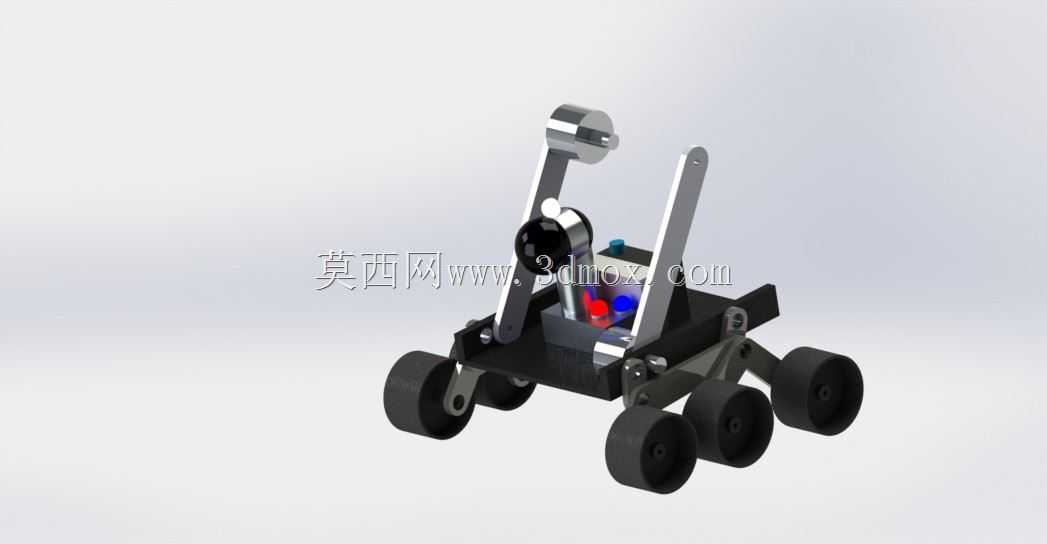

这款轮式移动钻孔作业装置，主要面向人员难以直接抵达的狭窄封闭空间、高危作业区域的钻孔作业需求，可替代人工完成管道内部、狭小腔体、灾后废墟间隙等场景的定位钻孔、原位探测类作业。整机采用四轮独立布局的移动底盘，单侧双轮的排布方式既提升了狭小空间内的越障通过能力，也能在不平整的作业面保持机身稳定，避免钻孔作业时出现机身偏移、钻头对位失准的问题。机身主体采用框架式镂空结构设计，在保证整体结构刚度的前提下尽可能压缩整机自重，降低移动过程中的动力负载，同时镂空的架体也方便作业过程中观察内部线缆、组件的工作状态，减少运维排查的难度。钻孔执行机构布置在机身前部的可调安装支架上，支架预留了多档位的安装孔位，可根据实际作业的钻孔角度需求调整钻头的俯仰角度，适配不同朝向的钻孔作业面；钻头旁集成的摄像与照明组件，可将作业面的实时画面回传至操作端，操作人员无需抵达现场即可完成钻孔位置的精准对位，配合光源补光可在无环境光照的封闭空间内清晰识别作业面的纹理与定位标记。从安装边界来看，整机宽度控制在常规工业管道内径的通行阈值内，可顺利进入直径300mm以上的管道内部开展作业，机身高度方向做了低重心设计，在倾斜作业面移动时不会出现侧翻风险，底盘离地间隙预留了足够的越障空间，可跨过作业面常见的焊缝凸起、碎石碎屑等障碍。设计过程中重点考量了作业端的振动抑制，钻孔执行机构与机身框架的连接位置设置了缓冲减震结构，避免钻头钻进过程中的振动传递至移动底盘，导致轮组打滑、机身移位；同时所有外置组件均做了走线内嵌处理，避免移动或作业过程中线缆被管壁、凸起构件剐蹭拉扯，提升复杂环境下的作业可靠性。这类设备可广泛应用于工业管道检修、狭小空间设备加装、灾后救援现场的通道开辟等场景，无需人员进入高危环境即可完成精准钻孔作业，大幅降低特殊场景下的作业安全风险，也能提升狭小空间内的钻孔作业效率，避免人工进入受限空间作业的诸多安全隐患。
