艾里逊3200SP传动装置三维建模作品

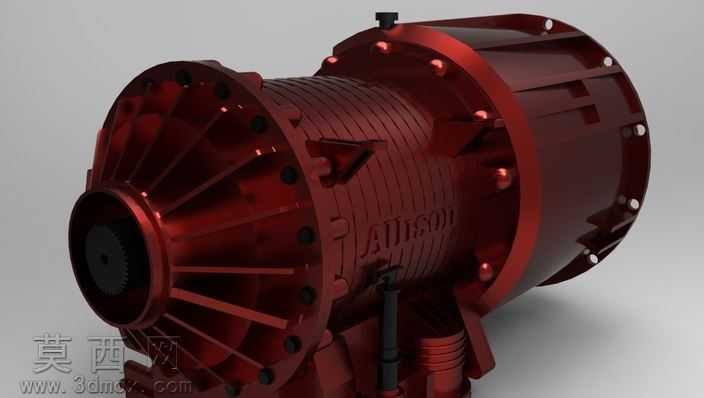

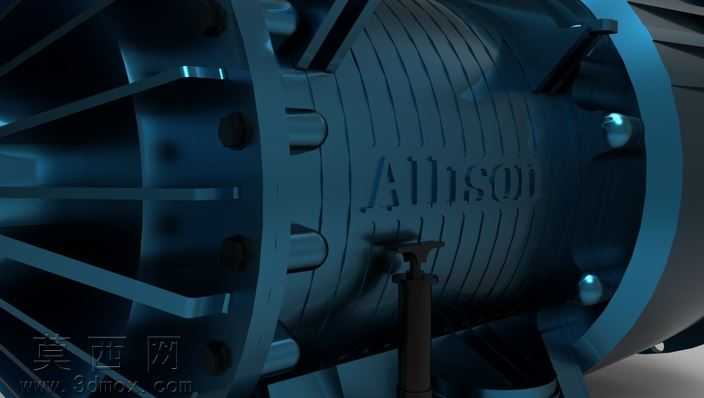

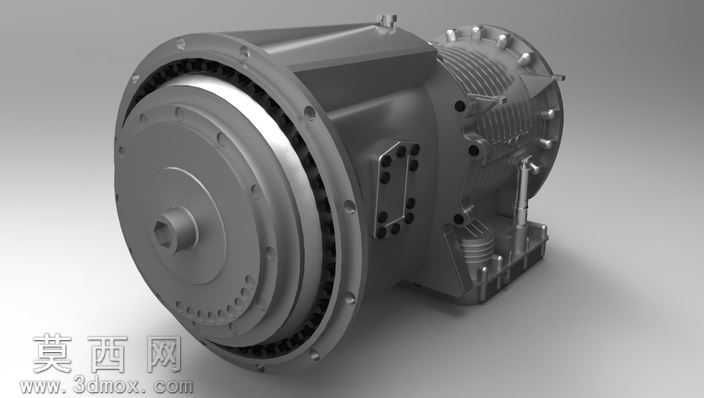

本作品为艾里逊3200SP传动装置的高精度三维建模成果，建模过程围绕实物结构特征展开，先梳理传动装置整体的壳体轮廓、连接法兰、散热筋结构、外接管路接口等外部特征，再逐步细化各部位的装配关系，确保模型还原度符合工业展示需求。建模阶段针对不同部位的结构特点做了差异化处理：前端与动力端连接的法兰盘，严格还原了螺栓孔的排布规律、中心轴座的凸台结构、法兰端面的密封槽细节；中部壳体的散热筋条，按照实物的排布密度、筋条高度与倒角特征逐一构建，还原壳体的散热结构特征；侧面的控制阀组接口、接线端口、固定支架等附属结构，均按照实物的比例与位置关系完成建模，保证各部件的相对位置准确。渲染环节制作了多套视觉呈现方案，第一套采用真实材质配色，还原金属壳体的哑光铸铝质感、连接部位的金属机加工光泽、密封件的深色橡胶质感，通过光影调整突出壳体的曲面过渡与结构层次；另外两套分别采用蓝色、红色的差异化配色方案，弱化材质的真实感，以高饱和度色彩突出模型的整体轮廓与结构分区，方便快速识别各功能模块的边界。模型提供两种不同细节程度的版本，可根据不同使用场景互换调用，适配不同的性能需求。建模过程中对部分非核心细节做了合理优化，比如将部分细小的螺钉植入结构、非关键的附属管线做了简化处理，在保证整体结构辨识度的前提下降低模型的冗余面数，兼顾展示效果与运行流畅度。模型整体比例参考实物尺寸缩放，长度控制在100毫米左右，适配常规的三维展示场景，前端的专利标识附件、标准缓速器接口等特征均做了还原，保证模型的识别度与结构完整性，可用于传动结构教学、商用车动力系统展示、相关产品方案演示等场景。
