底特律DD13柴油发动机结构展示模型

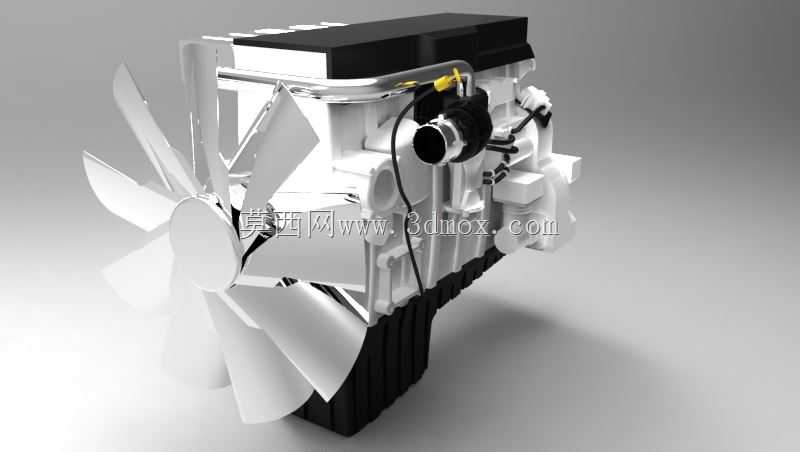

　　本次呈现的DD13动力单元三维结构，面向商用车动力配套、非道路移动机械动力选型场景做结构还原，覆盖重卡载货车、中型工程机械设备的动力适配需求，可作为动力舱布局校核、附属系统匹配、维修拆装模拟的结构参考载体。从实际工程应用角度看，该机型作为直列六缸柴油动力单元，核心输出区间覆盖中高负荷工况，适配总质量18-35吨级公路运输车辆，以及160-260kW功率段的工程作业设备，可满足长途干线运输、工程场内转运、固定动力机组等多场景的动力输出需求，在燃油经济性、低速扭矩输出、维保便捷性上做了针对性结构优化。

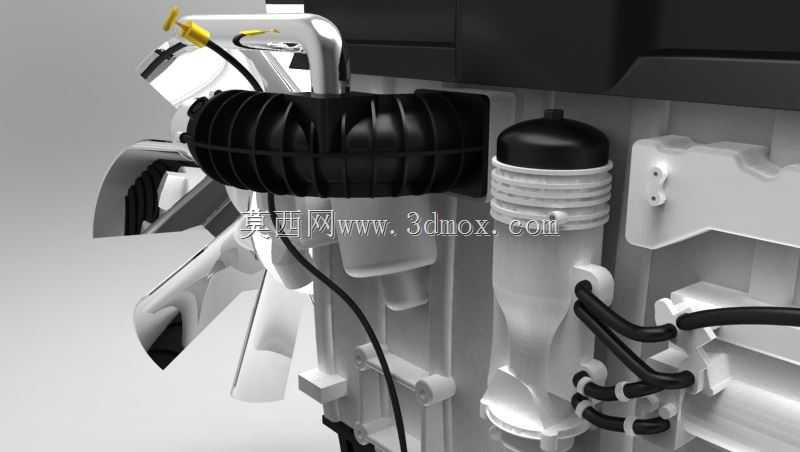

　　模型完整还原了发动机本体与外围附属部件的装配关系，前端集成的轴流冷却风扇采用大弦长叶片设计，叶片安装角经过匹配优化，可在发动机额定转速区间提供足够的迎风风量，带走散热器、中冷器的循环热量，风扇与发动机前端轮系的连接位置预留了硅油离合器安装接口，可根据冷却液温度实时调整风扇转速，降低不必要的功率损耗。风扇后侧的轮系区域完整还原了皮带传动路径，覆盖发电机、空调压缩机、水泵的驱动带轮布局，张紧轮的安装位置、调整行程都做了准确还原，可直接用于前端轮系的运动干涉校核。

　　进气侧的布置上，模型还原了增压后进气管路的走向，管路固定卡扣、传感器安装座的位置都与实际机型一致，进气接口的法兰尺寸、安装孔位符合配套中冷器的通用连接标准，可直接对接整车进气系统的布局设计。缸体部分采用深裙边结构设计，曲轴箱的加强筋布局兼顾了结构刚性与轻量化需求，缸盖的螺栓布置、喷油器安装孔位、气门室罩的密封结构都做了细节还原，油底壳采用深冲压结构，集滤器的吸油口位置对应油底壳最低储油区，可适应车辆爬坡、侧倾工况下的机油抽吸需求，避免坡道行驶时机油供应中断。

　　从设计思路层面看，该机型的结构布局充分考虑了整车装配的边界兼容性，发动机悬置安装点分布在缸体两侧的强化凸台上，前后悬置的间距、安装孔位尺寸适配主流重卡的动力舱悬置布置标准，不需要对车架做额外改制即可完成换装。发动机的整体外轮廓尺寸控制在紧凑区间，长度方向预留了与变速箱连接的飞轮壳安装法兰，法兰端面的定位销孔、螺栓孔分布符合SAE标准连接尺寸，可匹配不同挡位的手动、自动变速箱总成。宽度方向的外围部件最大外凸量控制在合理范围，可适配不同宽度的车架纵梁间距，两侧预留的空隙足够布置燃油管路、线束、转向助力油管等附属部件，不会出现装配干涉问题。高度方向上，气门室罩顶端到油底壳底端的尺寸满足主流重卡动力舱的垂直空间要求，上部预留的空滤器安装空间、下部预留的油底壳离地间隙都符合车辆通过性设计要求。

　　模型还还原了发动机的外围附件布局，包括燃油滤清器安装座、机油冷却器接口、起动机安装位置、发电机固定支架等细节，所有外接管路的接口位置、连接形式都与实际量产机型一致，可用于整车动力系统的管路走向设计、线束布置规划。在维修性设计上，常用维保部件的位置都做了可达性优化，机油滤清器、燃油滤清器的安装位置预留了足够的操作空间，不需要拆解周边大部件即可完成滤芯更换，火花塞、喷油器的上方预留了专用拆装工具的操作空间，气门间隙调整、喷油器校准等常规维保作业都可在整车装配状态下完成，大幅降低后期运维的时间成本。

　　从结构强度设计角度，缸体的主轴承盖采用横向螺栓加强固定，可承受柴油燃烧做功时的高爆发压力，曲轴的平衡块布局经过优化，可抵消直列六缸机型的一阶、二阶往复惯性力，降低发动机运行时的振动传递，悬置点的橡胶垫安装位置匹配振动解耦设计，可减少动力总成向车架传递的振动量，提升整车行驶的平顺性。冷却系统的水道采用分层设计，缸体水套与缸盖水套的流量分配经过匹配，可保证各缸的冷却均匀性，避免局部过热导致的缸盖变形、活塞拉缸等故障，节温器安装座的位置、出水口的朝向适配整车散热器的管路连接走向，减少管路弯折带来的流阻损失。润滑系统的机油道采用贯穿式设计，主油道的供油路径可同时覆盖曲轴轴承、凸轮轴轴承、涡轮增压器等润滑点位，机油泵的安装位置、驱动方式都做了准确还原，可保证不同转速下的机油压力稳定，满足高负荷工况下的润滑需求。
