环链葫芦链条磨损检测指示装置

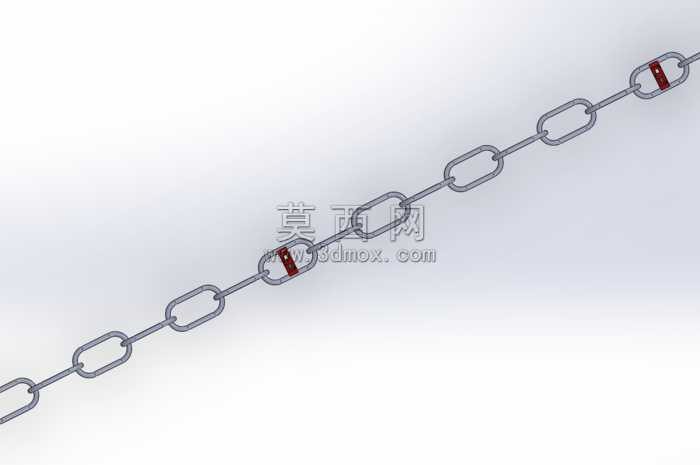

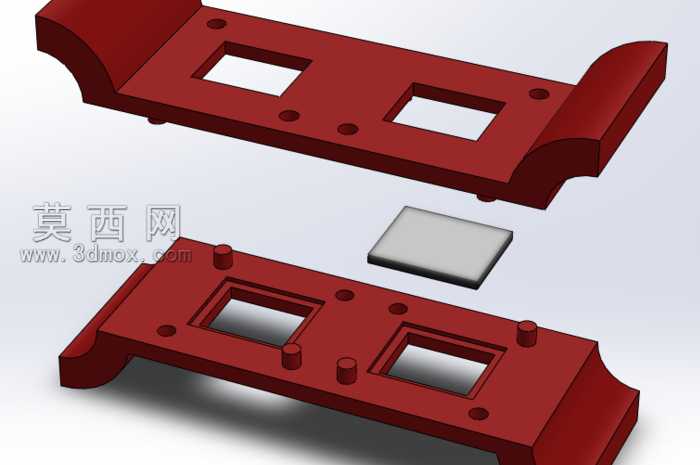

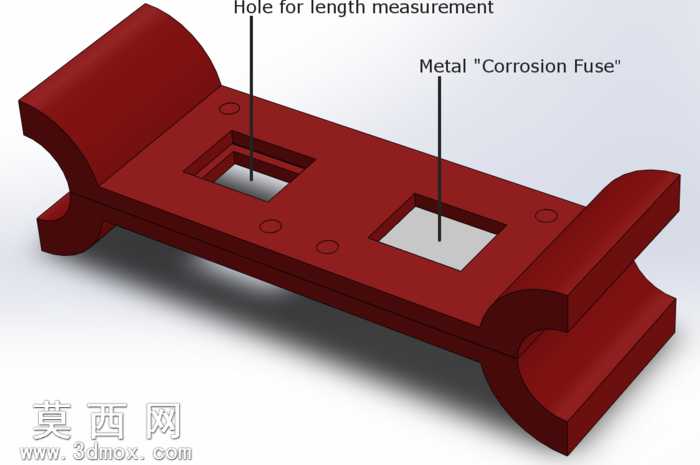

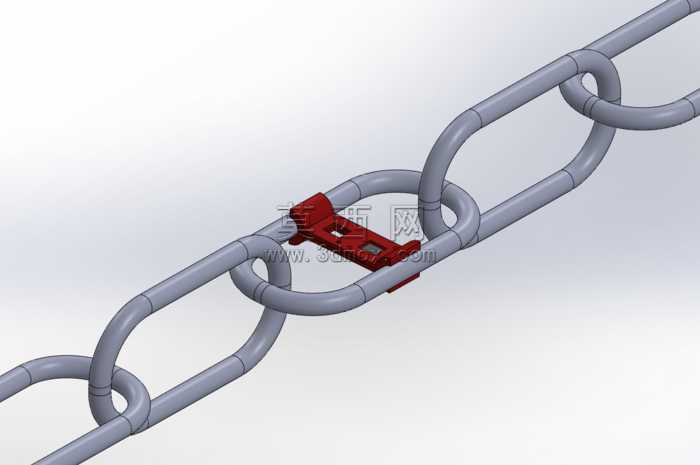

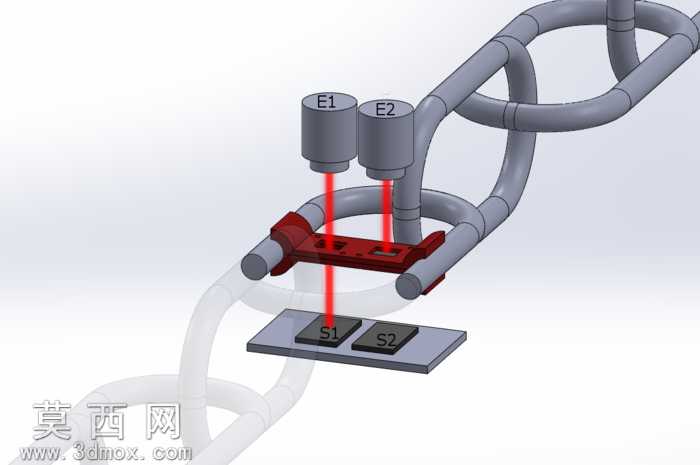

本作品为面向电动环链葫芦设计的链条磨损检测指示装置，采用三维参数化建模完成全结构搭建，整体模型装配逻辑清晰，各部件配合关系还原真实设计构想。建模过程中先完成核心检测模块的结构搭建：上方设置两组柱状检测发射单元，分别对应不同的检测功能，发射端采用哑光深灰金属材质模拟工业传感探头外壳，下方对应设置两组检测接收基座，基座表面做防滑纹理处理，材质选用耐磨工程塑料质感，还原工业检测部件的真实触感。中间的环链部分采用连续弯管建模逻辑还原葫芦起重链的闭环链环结构，链环表面做金属磨砂质感，模拟长期承重使用的金属链条质感，链环上搭载的红色检测触发卡座采用高亮红塑材质，与灰色链环形成清晰视觉区分，卡座上预留的检测对位孔与上下方的发射、接收单元精准对齐，保证检测光路的贯通性。整体装配结构将检测单元与环链运动路径做匹配设计，装置可附加在现有环链葫芦的对应链节位置，无需对原有葫芦结构做大幅改动。设计思路围绕低成本、高可靠性的磨损预警需求展开，整套系统分为控制系统与触发附件两部分：控制系统集成旋转编码检测、激光发射、光信号接收、微控制单元与警示硬件，可实时采集链条运动的编码数据，对比校准基准值判断链节磨损量；触发附件包含适配链节尺寸的塑料夹座、腐蚀触发熔丝，随链条同步运动，当磨损量达到阈值或出现腐蚀破损时，光路通断状态变化触发预警信号。建模时对各部件的安装间隙做了合理预留，还原了现场加装的可行性，渲染阶段采用白底工业展示场景，通过红色检测光路的半透明特效直观展示检测原理，让整个装置的工作逻辑一目了然，整套结构可直接适配现有环链葫芦的升级改造，为起重设备的链条安全监测提供低成本解决方案。
